Что такое сетевой адаптер

25 марта 2024

Адаптеры помогают серверам, компьютерам и другим устройствам подключаться к локальным сетям. Они обозначаются аббревиатурой NIC. Также их называют сетевыми платами, контроллерами или картами.

Если вы хотите приобрести качественный адаптер для ПК, сервера или ноутбука, то вам будет интересно узнать, какие бывают разновидности карт сети и на какие характеристики обращать внимание при их выборе. IT-специалисты ittelo.ru поделятся с вами своими знаниями и помогут выбрать подходящий NIC.

Какие функции выполняет сетевой адаптер

От сетевых карт зависит то, какой будет скорость передачи информации при загрузке ее из сети. Если техника не может поддерживать современные стандарты сетей, пользователи могут подключить внешний сетевой адаптер. Также он пригодится, если сетевая карта ПК полностью вышла из строя.

Как выглядит сетевой адаптер для ноутбука и чем он отличается от компьютерной карты сети

Встраиваемая в компьютер сетевая карта похожа на одну из плат, а внешние адаптеры своим видом напоминают флэшки. Часто для улучшения качества связи производители укомплектовывают современные модели сетевых карт наружными антеннами небольшого размера, что значительно повышает качество беспроводного соединения.

Функция адаптера NIC

Карта сети выступает посредником между внешним сервером и вашим ПК. Ее главная задача – обеспечить быстрый обмен информацией с помощью имеющихся линий связи.

Адаптеры сети необходимы для:

  • подключения к сетям;
  • передачи информационных сигналов;
  • прямого преобразования последовательного кода в параллельный и наоборот;
  • кодировки сигналов;
  • распознавания полученных из сети пакетов данных;
  • буферизации информации;
  • преобразования сетевых сигналов в логические;
  • подсчета суммы пакетных данных, чтобы можно было исправлять ошибки.

Конструкция стандартного сетевого адаптера

Карты сети состоят из:

  • шины. Этот элемент есть в сетевых платах внутреннего типа. Он обеспечивает подключение к определенному слоту;
  • контроллера. Он играет роль мини-процессора, выполняющего обработку данных;
  • портов для подключения кабелей Ethernet;
  • светодиодных индикаторов, информирующих о работоспособности устройства;
  • антенны, усиливающей сигнал при использовании беспроводного подключения.

У внешних сетевых адаптеров есть USB штекер или разъемы типов LPT, PCMCIA.

Виды адаптеров NIC

Классификация контроллеров NIC зависит от:

  • типа шины;
  • быстродействия;
  • размеров буфера, где хранятся пакетные данные;
  • скорости обмена информацией;
  • совместимости с различными видами процессоров;
  • конструкции разъемов;
  • наличия технологии DMA.

Платы NIC по виду подключения к сетям бывают беспроводными и проводными. В зависимости от вида использованной шины, различают контролеры: PCIe, ISA, PCI и другие.

Адаптеры могут иметь такие порты:

  • BNC или AUI, предназначенные для современных коаксиальных проводов;
  • оптические;
  • RJ-45 для проводов типа витой пары.

Выпускаются специальные NIC для крупных серверов с большой производительностью, для бытовых ПК, для ноутбуков.

Виртуальный адаптер сети

Это не физическое устройство, а интерфейс, который выполняет свои функции с помощью ПО. Виртуальный адаптер – это технологическая система, к которой подключаются электронные устройства. С помощью виртуальных сетевых адаптеров создают частные сети VPN, обеспечивающие безопасное соединение. В ОС есть специальные разделы, позволяющие настраивать функции виртуального адаптера. После установки на компьютере адаптер подключают к сети.

Типы адаптеров

Адаптеры делятся на несколько типов в зависимости от вида сети, соединение с которой они обеспечивают. Есть сетевые карты для:

  • беспроводных сетей;
  • проводных сетей;
  • для обоих видов сетей.

Чаще всего наименование «сетевой адаптер» используется для устройств, которые способны подключать стационарные компьютеры к сети Wi-Fi.

Как подобрать адаптер в магазине

Плату NIC выбирают, ориентируясь на:

  • скорость сети. Показатель, указанный в характеристиках NIC, должен соответствовать максимальной скорости передачи пакетов данных в действующей сети;
  • количество портов. Для мощных серверов надо покупать NIC, имеющие несколько портов;
  • совместимость с оборудованием, к которому будет подключаться контроллер. Перед покупкой проверьте, подходят ли виды разъемов на NIC к вашему ПК;
  • вид ОС. Она должна поддерживать выбранную сетевую карту;
  • способ соединения с локальной сетью. Выпускаются специальные адаптеры для проводных, а также для Wi-Fi и других беспроводных сетей.

Сетевая плата должна справляться с поставленными задачами, поэтому перед покупкой изучите ее характеристики и возможности. Если у карты не будет нужной производительности, то это приведет к перебоям при подключении к сети и медленной передаче данных.

Лучше отдавать предпочтение картам, выпущенным известными брендами: ZYXEL, Intel, D-LINK, Synology, ASUS, которые являются лидерами в этой области.

Как подключить сетевой адаптер

Внешние NIC, которые похожи на флэшки, подсоединятся через штекер к соответствующему разъему на ПК и ноутбуке.

Чтобы установить карту внутреннего типа, надо выполнить ряд действий:

  • открыть корпус ПК, открутив крышку с левой стороны;
  • найти нужный слот PCI;
  • проверить соответствие габаритов платы месту установки;
  • вставить плату в разъем;
  • винтом прикрепить к корпусу ПК планку адаптера, изготовленную из металла;
  • подсоединить антенну к разъему на сетевой плате.

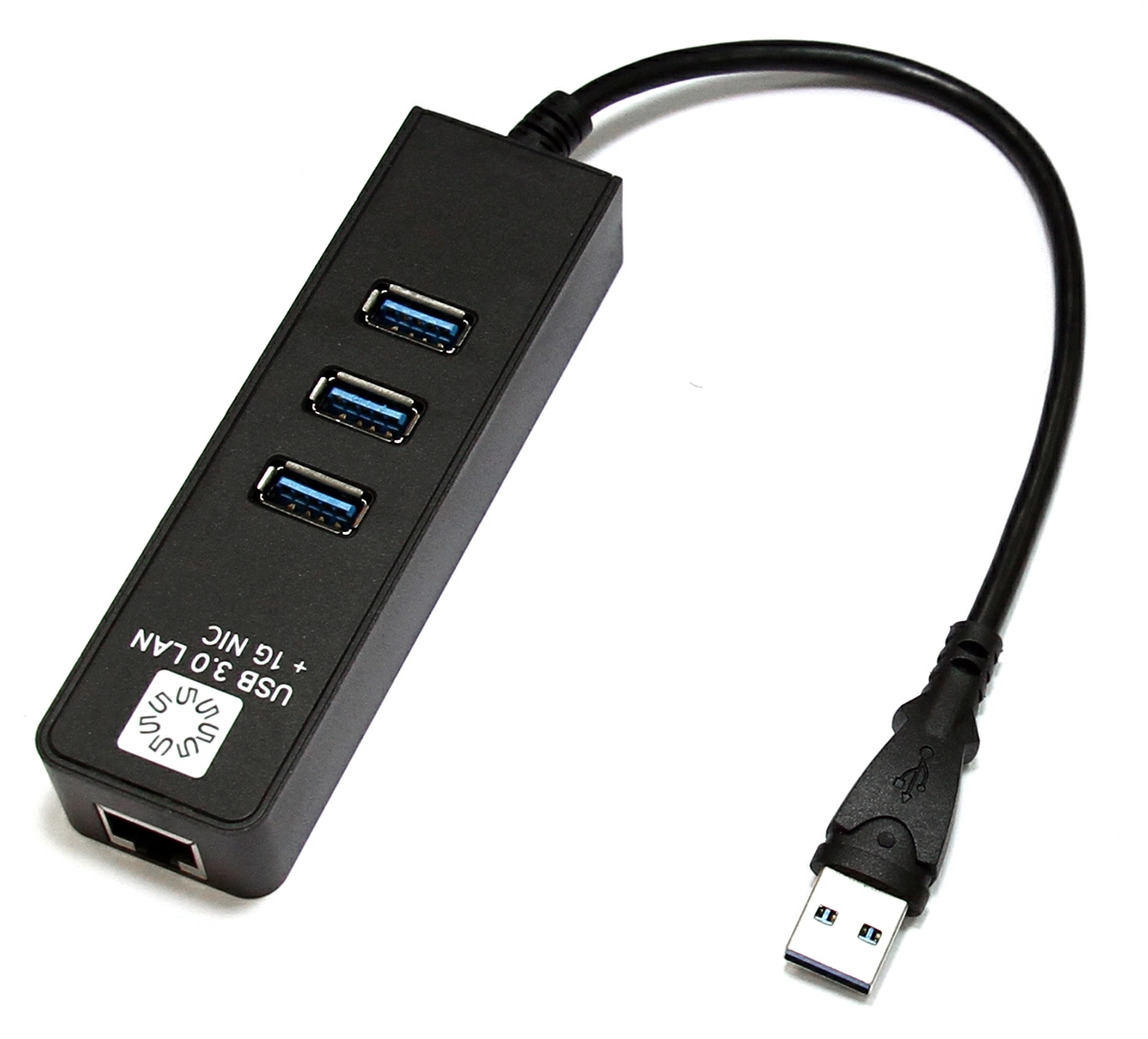

Внешний сетевой адаптер

Его применяют владельцы ноутбуков или ПК, если их перестает удовлетворять встроенная сетевая плата. Подключить внешний NIC легче, чем менять внутренний адаптер.

Внешний NIC позволяет:

  • повысить скорость обмена данными;
  • улучшить прием сигнала;
  • использовать новые стандарты в работе оборудования.

После подключения нового внешнего NIC начинается автоматическая настройка оборудования. Если подключать внешние адаптеры старого образца, то для их запуска нужно применять специальные драйверы.

В зависимости от разъемов, через которые подсоединяются внешние NIC, различают сетевые карты с подключением через USB и через PCMCIA.


Внутренний сетевой адаптер

Внутренние NIC имеют вид плат, которые нужно подсоединять к слотам PCIe и закреплять винтами внутри ПК. Их приобретают отдельно и ставят в замену интегрированной карты. Для ноутбуков внутренние адаптеры не подходят.

По конструкции внутренние сетевые платы бывают 2 видов:

  • без антенн;
  • с антеннами.

Наличие антенны значительно увеличивает радиус действия NIC, поэтому для Wi-Fi сетей пользователи чаще покупают внутренние сетевые платы с антеннами.

Классификация по сетевым подключениям

NIC по виду подключения делятся на 2 типа:

  • проводные. Они подсоединяются к ноутбуку или ПК по оптическому или специальному Ethernet кабелю;
  • беспроводные. Имеют антенну для соединения с сетью по Wi-Fi.

Классификация по интерфейсам шин

NIC могут оснащаться шинами разных видов. Чаще всего в этих устройствах используются шины:

  • Этот вид используется с 1981 года. Он обеспечивает обмен данными со скоростью до 9 Мбит/с;
  • Эти шины начали выпускать в 1990 году для больших серверов. Позже их начали ставить на ПК. Сейчас этот вид шин встречается редко;
  • PCI-X. Этот вариант шин пришел на смену PCI. Он используется преимущественно в серверах;
  • Такие шины считаются новым стандартом. Они устанавливаются в серверах и в персональных компьютерах. Различают 5 видов шин PCIe. Каждый из них способен формировать 5 линий связи, передающих данные с разной скоростью.
  • Это главный стандарт шин, который применяется для подсоединения к сети по Wi-Fi. Различают 3 вида шин USB с разными скоростями и для подключения к разным устройствам.

Классификация по разновидностям портов

По типам портов NIC делятся на такие приборы:

  • Оптические. Они обеспечивают подключение через оптоволоконные кабели;
  • Подключаются через коаксиальные кабели, имеющие большую толщину;
  • Подсоединяются с помощью коаксиального кабеля малой толщины;
  • RJ-45. Подходят для подсоединения кабелей, относящихся к витой паре.

Как классифицируются адаптеры по скорости передачи

Все NIC поделены по скоростям на 3 группы.

К 1 группе относятся устройства, передающие данные на скорости 10-100 Мбит/с. Они применяются в квартирах и частных домах.

Ко 2 группе относятся карты NIC со скоростью около 1 Гбит/с. Они нужны для создания сетей средних размеров. Их используют в офисах.

Адаптеры, работающие на скоростях 10-25 Гбит/с и выше используют крупные компании.

Классификация NIC по сферам использования

NIC применяют:

  • для серверов. Они обладают скоростью больше 10 Гбит/с. Эти устройства имеют контроллеры для подключения к мощным процессорам;
  • для компьютеров. NIC выглядят, как встраиваемые платы. Они работают со скоростями от 10 Мбит/с до 1 Гбит/с;
  • для ноутбуков. Они выглядят как флешки.

Системы БШПД

БШПД представляют собой технологии, которые обеспечивают широкополосное подключение к интернету без использования проводных средств связи. Беспроводные широкополосные системы позволяют пользователям получать высокоскоростной доступ к интернету, обмениваться данными и использовать различные онлайн-сервисы с помощью радиосигналов или других беспроводных технологий. Примерами БШПД считаются сети Wi-Fi, WiMAX, LTE и другие. Эти системы гарантируют широкий радиус охвата, что делает их популярными среди пользователей, организаций и провайдеров интернет-услуг.

Беспроводные сети такого типа состоят из нескольких устройств разного назначения:

  • сетевых адаптеров;
  • коммутаторов;
  • беспроводных репитеров;
  • маршрутизаторов для обеспечения беспроводной связи;
  • роутеров, поддерживающих технологии 4G или ADSL;
  • антенн.

Сетевая плата

NIC (контроллеры, адаптеры или карты) бывают встраиваемыми или внешними. В современных ПК карты часто становятся частью материнской платы. Это делается с целью удешевления производства. Сетевая плата позволяет компьютеру подключаться к локальным сетям, чтобы передавать информацию другим устройствам и принимать данные от них.

Классификация современных сетевых адаптеров

Внешне NIC могут быть похожи, но при этом у них могут быть разные рабочие характеристики. Фирма 3Com предложила оригинальную классификацию NIC по этапам развития. В соответствии с таким разделением было сначала выделено 3 поколения сетевых карт. Затем их расширили до 5, а позже до 6 поколений. Рассмотрим их поподробнее.

Первое поколение

Сетевые платы 1 поколения создавались на дискретных логических микросхемах, поэтому были ненадежными. У таких адаптеров буферная память могла вместить 1 кадр, поэтому данные передавались от ПК в сеть или обратно из сети к ПК последовательно. Администратору приходилось вручную перемычками задавать конфигурации сетевой карты. Для каждого вида NIC нужен был специальный драйвер.

Второе поколение

В NIC 2 поколения производители стали использовать многокадровую буферизацию.

Ее принцип состоит в том, что при загрузке кадра из ПК одновременно выгружается предыдущий кадр в локальную сеть. Карты 2 поколения имели схемы с высоким уровнем интеграции, что сделало их надежнее. Драйверы адаптеров стали стандартизированы. Они могли работать в таких стандартах:

  • ODI от фирмы Novell;
  • NDIS, созданном компаниями Microsoft и корпорацией 3Com.

Третье поколение

Примером NIC 3 поколения являются EtherLink III от бренда 3Com. В контроллерах 3 поколения была использована конвейерная система обработки кадров. Сетевой адаптер уже после получения нескольких байт информации от ПК мог начинать их выгрузку в сеть. Дальше прием данных из ПК и передача их в сеть происходили одновременно. Это позволило на 55% повысить производительность сетевых карт по сравнению с устройствами 2 поколения.

NIC 3 поколения могут выполнять самонастройку параметров передачи данных благодаря возможности анализировать рабочую среду, и применять методы расчета без привлечения администратора.

Четвёртое поколение

Большинство сетевых карт, которые выпускаются сегодня, относятся к 4 поколению. Эти устройства имеют ASIC, которая выполняет функции MAC-уровня. NIC могут иметь большое число высокоуровневых функций. Например, некоторые из них способны поддерживать агента RMON, иметь функции для дистанционного управления ПК, обладать схемой приоритизации кадров.

Контроллеры для серверов могут работать в паре с дополнительными процессорами, помогающими разгрузить основной процессор. К 4 поколению относится устройство Fast EtherLink XL 10/100, разработанное концерном 3Com.

Пятое поколение

Устройства Gigabit Ethernet, которые производятся с 2006 г., относятся к 5 поколению NIC. Они способны поддерживать IPv6, цифровое ТВ и другие протоколы. Чтобы пользователи могли использовать гигабитную связь в домашних условиях, выпускаются специальные маршрутизаторы, а также коммутаторы.

Шестое поколение

Благодаря появлению NIC 6 поколения интернет-провайдеры смогли перейти на терабитный Ethernet, обеспечивающий быстрый обмен данными в сети. Сегодня ведется работа над адаптацией этих технологий для домашних сетей.

Теперь вы имеете общее представление об адаптерах сетей и их роли в передаче данных. Карты сети для ПК и серверов нужны для более эффективного и быстрого обмена информацией через локальную сеть. Если в вашем ПК устарела встроенная сетевая карта, вы можете использовать новый NIC, чтобы ускорить обмен данными через проводную или беспроводную сети.

Для персональных компьютеров доступны различные варианты сетевых карт, однако удобнее использовать отдельные платы. Что касается ноутбуков, адаптеры для них представляют собой компактные USB-устройства, подключающиеся как флэш-накопитель. Для эффективной работы крупных серверов нужны платы 5-6 поколения.

Если вам нужна качественная сетевая карта, IT-специалисты сайта ittelo.ru подберут для вас оптимальное решение по разумной цене. Сотрудники компании отлично разбираются во всех видах сетевых адаптеров, поэтому могут порекомендовать лучшие варианты для ПК, ноутбука или сервера. Они предложат карты сетей с процессорами, которые подойдут для крупных серверов, что используются в современных центрах, занимающихся обработкой информации. Также инженеры ittelo.ru подберут замену вышедшей из строя карте сети на вашем компьютере, порекомендуют лучшие внешние драйверы сетей для ноутбуков.

Заходите на сайт компании ittelo.ru, чтобы заказать консультацию у наших экспертов. Мы готовы вам помочь и подобрать устройство NIC по вашим требованиям. Вы останетесь довольны качественным сервисом.
