Сервер приехал, стойка стоит, а комплект рельсов - нет. Или приехал, но не встаёт: кронштейн упирается в стойку, защёлка не попадает в отверстие, задняя часть повисает в воздухе. История настолько типовая, что у поставщиков под неё отдельная полка возвратов.
Разберёмся, чем крепления отличаются друг от друга, почему они не встают и как подобрать комплект к своему серверу с первого раза.
Если коротко. Сервер нужно регулярно вынимать и обслуживать - берите телескопические рельсы. Сервер поставили и забыли, а бюджет считаете - статические. Оборудование нестандартное или без ушей под 19 дюймов - полка. Перед заказом проверьте три вещи: тип отверстий в стойке, расстояние между передними и задними стойками, точную модель и поколение сервера.
Одну и ту же железку в прайсах называют по-разному, и это сбивает с толку при поиске.
Комплект всегда парный: левая и правая сторона. Внутри каждой - две или три подвижные части: наружная крепится к стойке, внутренняя прикручивается к серверу или защёлкивается на его штырьках, между ними промежуточная секция - с подшипниками или без.
| Статические | Телескопические | Полка | |
|---|---|---|---|
| Сервер выдвигается | нет, только снять целиком | да, на всю длину | нет, стоит сверху |
| Доступ к внутренностям | вынуть из стойки вдвоём | выдвинуть и открыть крышку | снять корпус с полки |
| Нагрузка | выше при равной цене | ограничена подшипниками | зависит от полки, часто самая высокая |
| Цена | от 1 000 ₽ за универсальный комплект | в несколько раз дороже статических | недорого |
| Двухстоечная стойка | подходят | нужны 4 стойки | подходит |
| Кому | холодный резерв, СХД, свитчи, сервер в ЦОДе | всё, что регулярно открывают | нестандартные корпуса, мини-ПК, ИБП без ушей |
Полку часто недооценивают. Если в стойку едет что-то, у чего в принципе нет крепёжных ушей под 19 дюймов - десктопный корпус, NAS, коммутатор нестандартной ширины, - полка решает вопрос за полчаса и тысячу рублей.
Телескопические рельсы держат сервер на шарикоподшипниках, и его можно выкатить из стойки целиком, не отключая питание и сеть. Открыл крышку - и вот планки памяти, вентиляторы, райзеры. Для машины, куда раз в квартал доставляют память или меняют вентилятор, разница между «выкатил за минуту» и «позвал второго человека и вынул 30 килограммов» ощущается сразу.
Есть и оборотная сторона. Подшипниковые комплекты дороже, они съедают чуть больше глубины стойки, а главное - выкатить машину получится только тогда, когда к этому готовы кабели сзади. Без кабельного органайзера выдвижение на полметра либо натянет шнуры, либо выдернет их.

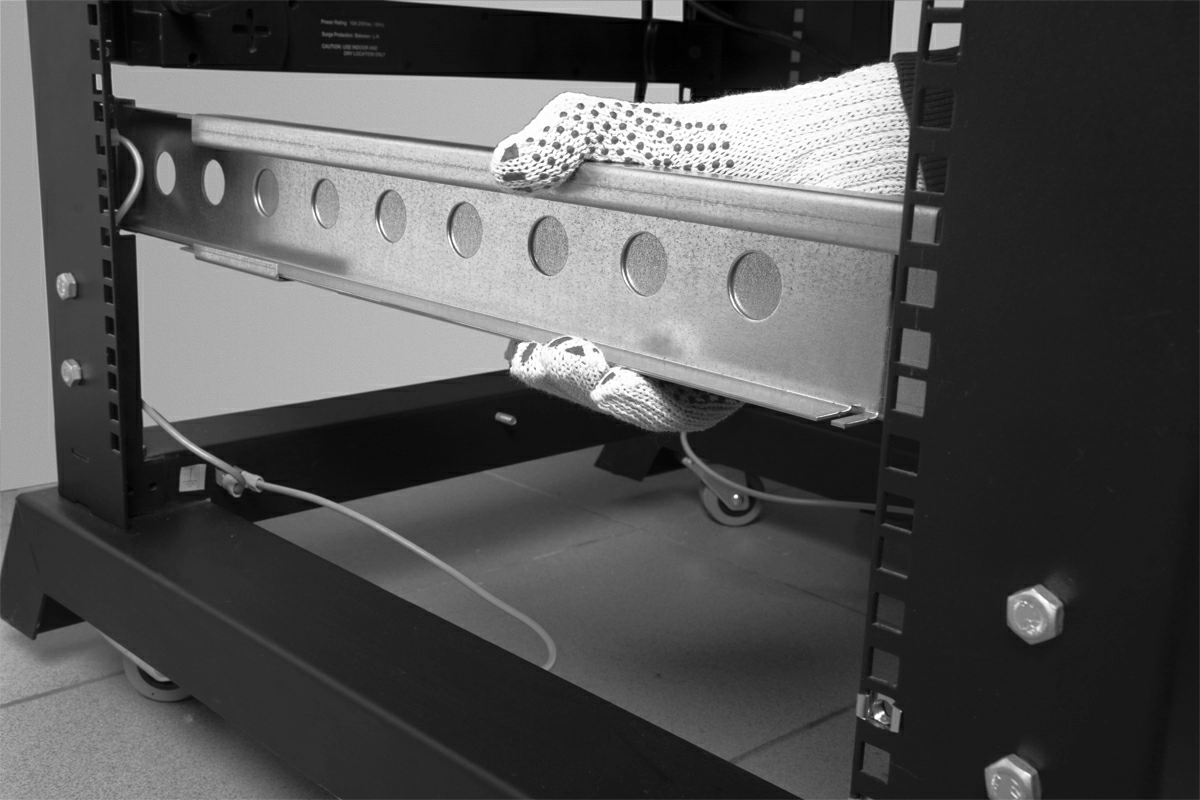

Статические рельсы - это просто две полки, на которые сервер ложится и прикручивается. Дешевле, проще, выдерживают больше и в отличие от телескопических встают в двухстоечную стойку. Для машины, которая работает в углу серверной и открывается раз в три года, этого достаточно.
Отдельная категория - фрикционные (сухие) рельсы. Сервер по ним выдвигается, но не на подшипниках, а по скользящим направляющим: ход тяжелее, ощущается как выдвижной ящик старого шкафа. Компромисс между ценой и удобством, HPE ставит такие в комплекты Easy Install.
Частая ошибка. Телескопические рельсы берут «на всякий случай», а потом всё равно не пользуются: кабели уложены намертво, а выкатить сервер без органайзера страшно. Если не планируете ставить органайзер - честно оцените, будете ли вы вообще что-то выдвигать. Часто разницу в цене разумнее вложить в запасной комплект дисков.
Две причины закрывают почти все случаи, и обе видны до заказа.
Вертикальные стойки бывают трёх типов, и от типа зависит, каким креплением рельсы вообще смогут за них зацепиться.
| Тип отверстия | Как выглядит | Чем крепить |
|---|---|---|
| Квадратное, 9,5 × 9,5 мм | ряд квадратов, стандарт EIA-310 | клетевые гайки под винт (чаще M6), либо безвинтовое защёлкивание рельсов |
| Круглое гладкое, около 7 мм | ряд круглых дырок без резьбы | клетевые гайки не встают; вендорские рельсы защёлкиваются напрямую, универсальные - через переходные кронштейны |
| Круглое с резьбой | круглая дырка, внутри нарезана резьба | винты напрямую: M6, M5, 10-32 UNF или 12-24 UNC - резьбу надо знать точно |
Квадратные отверстия сегодня стандарт, и большинство фирменных комплектов рассчитано именно на них: рельсы защёлкиваются руками, без единого винта. С круглыми гладкими всё ещё нормально - вендорские комплекты чаще всего их поддерживают, хотя кронштейн при этом отходит от стойки на несколько миллиметров, и передняя панель встаёт с небольшим смещением.
А вот резьбовые отверстия - главная ловушка. Телескопические рельсы в них штатно не встают: нужны переходные кронштейны, которые в комплект не входят и продаются отдельно. Статические комплекты в резьбовую стойку ставятся без проблем. Если ваша стойка старая и с резьбой, тип крепления перестаёт быть мелочью и становится главным критерием выбора.
Про геометрию самой стойки, юниты и расстояния между отверстиями подробно разобрано в статье про размеры и стандарты 19-дюймовой стойки.
Второй повод для возврата - расстояние между передними и задними вертикальными стойками. Рельсы регулируются по длине, но диапазон конечный: у типового комплекта примерно от 610 до 920 мм. Если стойки разведены шире или уже, рельсы не дотянутся или не сложатся.
Померить нужно именно расстояние между монтажными планками. Глубина шкафа целиком тут не годится: она больше на толщину дверей и место под кабели. И если планируете кабельный органайзер, к длине сервера добавьте ещё сантиметров пятнадцать сзади.
Крепление рельсов к стойке стандартизировано. Крепление рельсов к серверу - нет.
Каждый вендор делает свою внутреннюю направляющую под свои штырьки и вырезы в боковине корпуса. Рельсы от HPE DL380 не защёлкнутся на Dell R740, даже если оба сервера двухюнитовые и одинаковой глубины. Более того, комплекты не всегда совместимы внутри одного бренда между поколениями: у Dell под серии x20/x30/x40 идут одни рельсы, под более новые - другие.
Чтобы не промахнуться, нужны три параметра.
Универсальные рельсы сторонних производителей существуют и выручают, когда оригинал снят с производства. Но они почти всегда требуют прикручивания винтами к боковине сервера, а значит - отверстий в нужных местах. Перед заказом стоит убедиться, что они там есть.
Отдельная история - б/у комплекты. Оригинальные рельсы под снятые с производства серверы новыми уже не купить, и здесь вторичный рынок вполне рабочий вариант: механика простая, ломаться там особо нечему. Смотреть стоит на состояние подшипников (ход должен быть ровным, без закусываний) и на комплектность - потерянные защёлки и винты отдельно не продаются.
Универсальной цифры нет: нагрузка написана в спецификации конкретного комплекта и из типа рельсов не выводится. Порядок величин для универсальных комплектов такой.
| Форм-фактор | Ориентир по нагрузке |
|---|---|
| 1U | примерно 20-35 кг |
| 2U | примерно 35-70 кг |
| 4U и полки | от 90 кг и выше |
Фирменные комплекты вендоров обычно держат больше универсальных, потому что рассчитаны под конкретную заполненную машину.
Два момента, которые в цифре не отражены. Первый: заявленная нагрузка относится к серверу в стойке, в задвинутом положении. Когда машина выкатана наполовину, рычаг работает против вас, и именно в этот момент дешёвые рельсы гнутся. Второй: считать надо по итоговой массе. Пустое двухюнитовое шасси весит порядка 15-20 кг, но набитое двенадцатью дисками по 3,5 дюйма и парой блоков питания оно легко доходит до 35-40. Берите комплект с запасом, а не впритык.
Короткий чек-лист, который закрывает вопрос до оплаты.
С самосбором сложнее: у корпуса от Chenbro, Supermicro или безымянного производителя может не быть ни штатных рельсов, ни даже отверстий под них.
Порядок действий такой. Сначала смотрим документацию на корпус - у Supermicro и Chenbro штатные комплекты почти всегда есть, и это лучший вариант. Если корпус безымянный, ищем на его боковинах ряд отверстий под винты: есть - подойдут универсальные рельсы с винтовым креплением, нужно только совпадение по шагу отверстий и глубине. Нет отверстий - остаётся полка.
Полка для самосбора вообще недооценённое решение. Она не требует ничего от корпуса, держит больше телескопических рельсов и стоит дешевле. Минус один: сервер придётся снимать целиком, а соседний юнит сверху будет частично перекрыт.
И проверьте глубину. Самосборные корпуса бывают заметно длиннее брендовых - 700 мм и больше. В неглубокую стойку такая машина с рельсами не закроется дверью.
Кабельный органайзер (CMA, cable management arm) - шарнирная корзина, которая крепится сзади и ведёт кабели за сервером, складываясь и раскладываясь вместе с ним. Без неё телескопические рельсы теряют половину смысла: выкатить сервер, у которого кабели притянуты к раме стяжками, не получится.
Теперь про воздух, о чём спрашивают чаще всего. Органайзер стоит ровно в зоне выхлопа горячего воздуха, и плотная корзина, набитая кабелями, потоку мешает. Решётчатые модели с большой долей открытой площади поток почти не режут, глухой пластиковый лоток - заметно. Но если в стойке уже тесно по теплу, органайзер добавит проблем, а не решит их. Как в принципе устроено движение воздуха в стойке, разобрано в статье про оптимизацию воздушных потоков в серверной стойке.
И чисто практический момент: органайзер добавляет примерно 130-140 мм позади сервера. В неглубокой стойке задняя дверь после его установки уже не закроется.
Пока сервер ещё не в руках, проверьте порядок загрузки по весу. Тяжёлое ставят вниз: сначала ИБП, потом дисковые полки и серверы, выше - коммутаторы и патч-панели. Стойка с полной загрузкой наверху охотно опрокидывается, когда из неё выдвигают машину.
Дальше - свободное место. Рельсы занимают ровно тот же юнит, что и сервер, но им нужны незанятые отверстия, а сосед снизу мог прикрутиться впритык.
И разметка. Каждый юнит - это три отверстия, и серверу нужно попасть в правильную тройку. Промах на одно отверстие означает, что следующий юнит уже не встанет ровно.
Дальше идёт сам монтаж: подъём, фиксация, укладка кабелей, маркировка. Это отдельный разговор, и он подробно разобран в материале пошаговая установка сервера в стойку.
Ещё один частый вопрос - обратная операция. Телескопические рельсы устроены так, что сервер с них не снимается простым вытягиванием: на середине хода срабатывает стопор, который не даёт машине упасть.
Чтобы отделить внутреннюю направляющую от корпуса, на ней есть своя защёлка: сдвинуть её и подать планку вперёд по штырькам. Разбирать сам комплект на секции обычно не нужно и не стоит - вернуть шарики подшипников на место без опыта почти нереально.
Не делайте этого в одиночку. Двухюнитовый сервер в сборе - это 30-40 кг на вытянутых руках, на высоте груди, в узком проходе. Даже если вес кажется подъёмным, снимать машину с выдвинутых рельсов нужно вдвоём.
Можно ли поставить сервер в стойку вообще без рельсов?
Только на полку. Крепить сервер за передние уши, оставив заднюю часть на весу, нельзя: уши не рассчитаны на такой вес, со временем корпус деформируется, а при выдвижении соседнего оборудования машина может сорваться. С лёгким и коротким оборудованием - патч-панелью, 1U-коммутатором - так делают штатно, там вес другой.
Подойдут ли рельсы от 1U к 2U-серверу?
Нет. Различается и высота внутренней направляющей, и расположение крепёжных точек на боковине.
Обязательно ли ставить обе стороны из одного комплекта?
Да. Левая и правая не взаимозаменяемы и не совпадают с другими комплектами по длине хода.
Что такое клетевая гайка и где её взять?
Квадратная гайка в пружинной обойме, которая вставляется в квадратное отверстие стойки и превращает его в резьбовое. Ставится руками или специальным съёмником, идёт в комплекте с большинством стоек и продаётся россыпью.
Нужны ли рельсы для коммутатора?
Обычно нет: коммутаторы лёгкие и короткие, им хватает штатных ушей. Исключение - глубокие модели ядра сети, которым нужна поддержка сзади.
