Обновление BIOS и BMC в сервере HP DL160 G6

Обновление BIOS и BMC-контроллера - базовая гигиена для серверного железа. Свежая прошивка закрывает уязвимости, добавляет поддержку комплектующих и убирает баги, из-за которых сервер ведёт себя непредсказуемо.

Ниже - пошаговая инструкция для HP ProLiant DL160 G6 со скриншотами каждого экрана. Модель старая, 2009 года, но до сих пор встречается и в продакшене, и в лабах. Процедура общая для линейки G6, так что владельцам DL180 G6 и родственных моделей она тоже подойдёт - отличаться будут только номера файлов прошивок.

Перед началом полезно узнать, какой процессор установлен на сервере: от этого зависит, нужна ли вообще свежая версия BIOS - часть обновлений выходила именно ради поддержки новых степпингов.

Где взять прошивки

Раздел поддержки модели на сайте HPE:

support.hpe.com - HP ProLiant DL160 G6, раздел загрузок

Здесь есть нюанс, о котором лучше знать заранее. HPE отдаёт System ROM (то есть сам BIOS) только при действующей гарантии или сервисном контракте. Для машины 2009 года ни того, ни другого обычно уже нет, и вместо файла вы увидите предложение обратиться к партнёру HPE. Драйверы, компоненты удалённого управления и обновления безопасности качаются свободно - ограничение стоит именно на BIOS и SPP.

Если официальный путь закрыт, вариантов два: искать прошивку у партнёра HPE либо обратиться к нам - мы держим парк ProLiant и с такими вопросами сталкиваемся регулярно.

Прошивка BIOS

Скачиваем и распаковываем SP63043

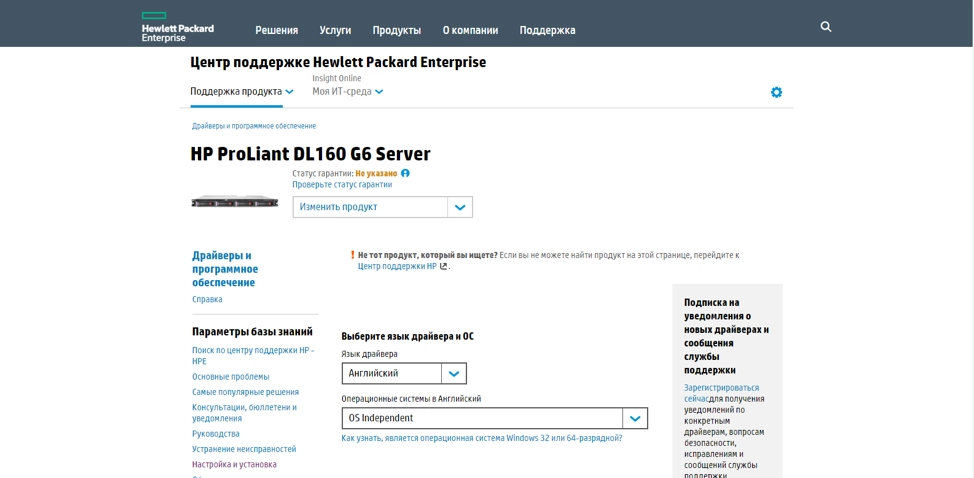

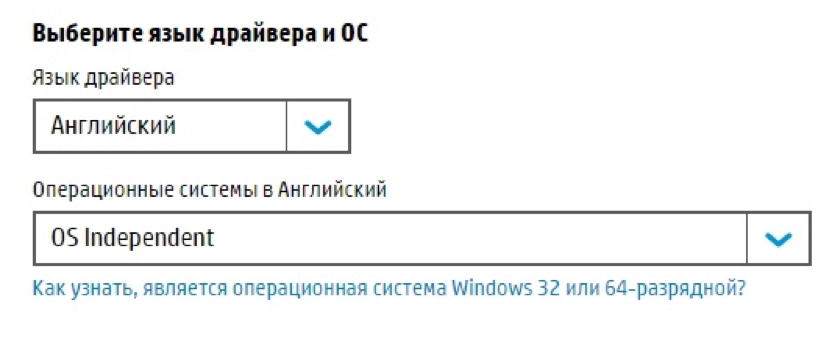

Тут уже выбран наш сервер HP DL160 G6. Переходим к пунктам Выберите язык драйвера и ОС:

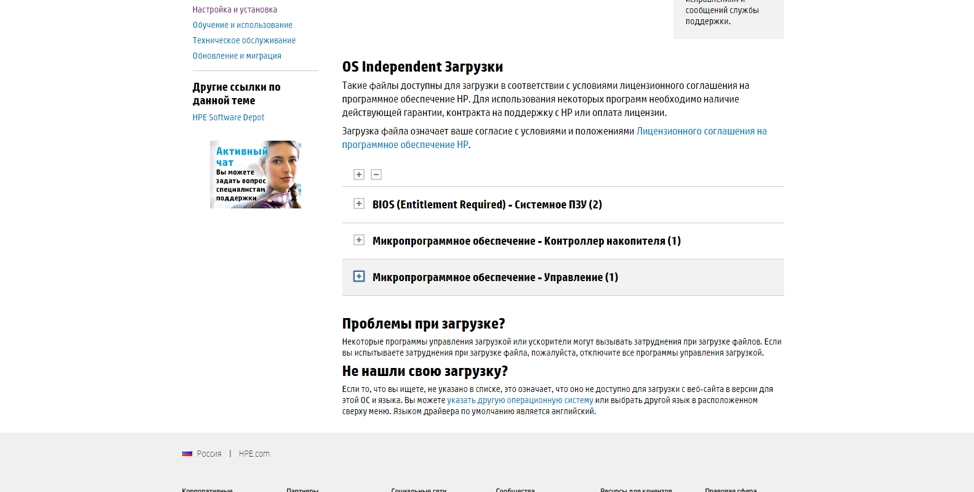

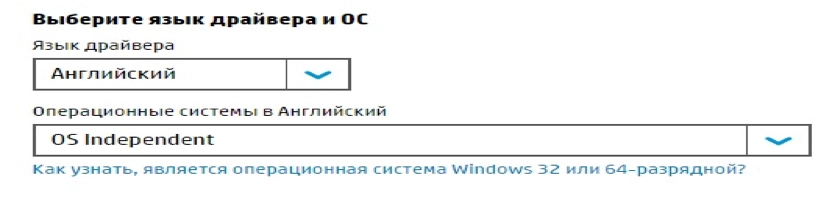

Язык драйвера выбираем Английский, операционную систему - OS Independent. Пролистываем страницу вниз:

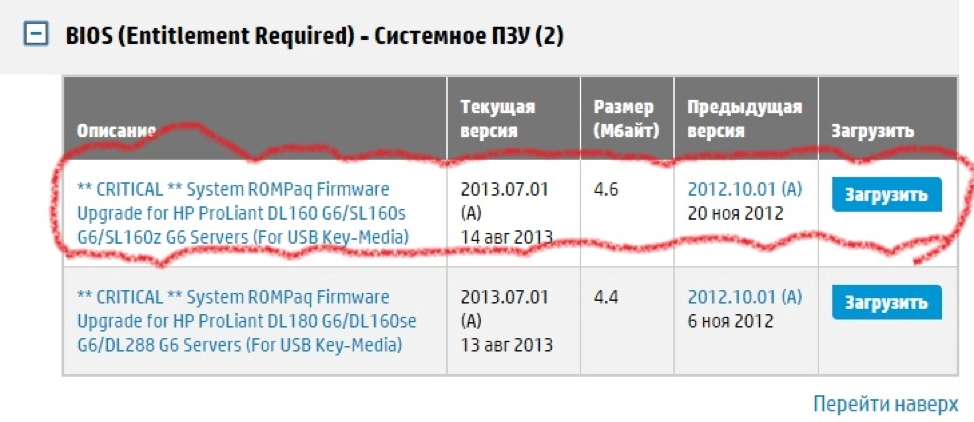

Находим раздел с прошивкой BIOS (BIOS - System ROM):

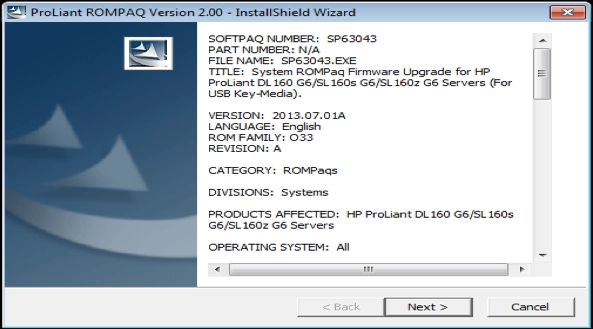

Скачиваем EXE-файл SP63043 и запускаем его. В окне установщика жмём Next:

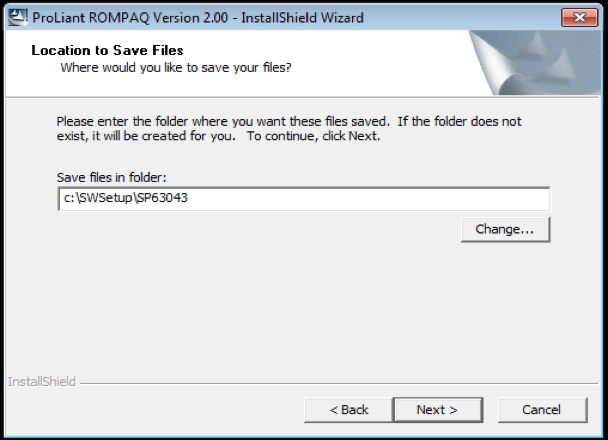

Выбираем папку для распаковки. По умолчанию предлагается C:\SWSetup\SP63043:

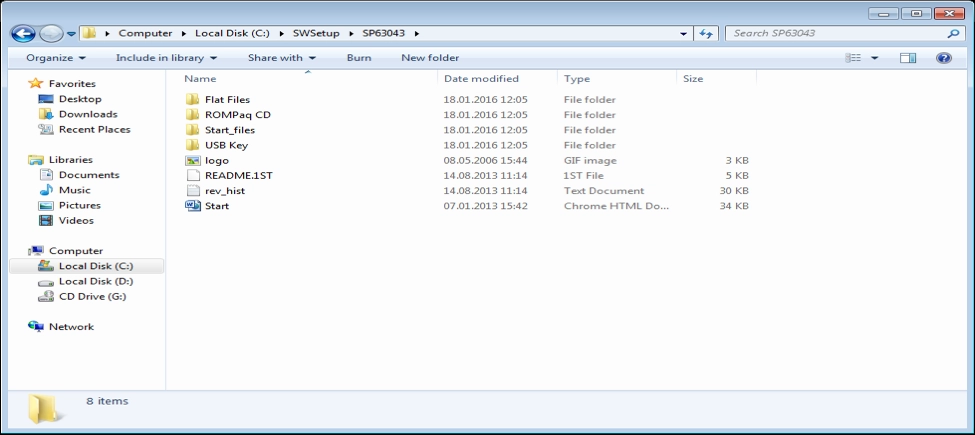

Оставляем всё как есть и нажимаем Next. Файлы распакованы в указанную директорию. Переходим по пути C:\SWSetup\SP63043, содержимое папки выглядит так:

Готовим загрузочную флешку

Здесь необходимо перейти в папку:

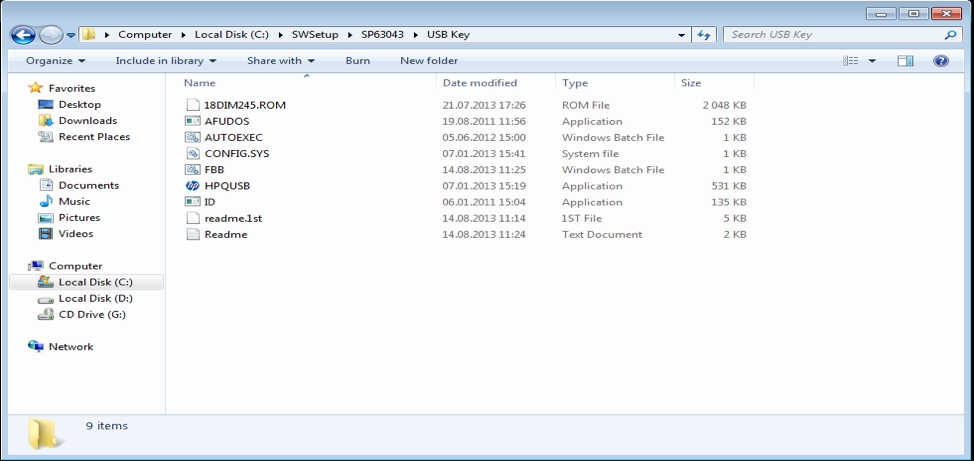

Папка содержит следующие файлы:

Вставляем в компьютер флешку и запускаем файл:

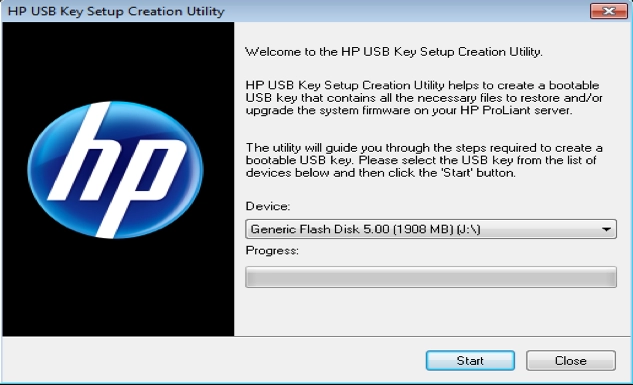

Появляется окно утилиты:

Нажимаем Start, файлы записываются на флешку. После записи появится окно, в котором нужно нажать Ok и извлечь флешку из компьютера.

Прошиваем на сервере

Вставляем флешку в USB-разъём сервера и делаем следующее:

1. Включаем сервер и дожидаемся надписи Press F10 ROM-based Setup Utility.
2. Нажимаем F10 и попадаем в BIOS.
3. Стрелками переходим во вкладку Exit.
4. Выбираем пункт Restore Default Settings и нажимаем Enter.
5. В появившемся окне выбираем Ok и жмём Enter.
6. Нажимаем F10, выбираем Ok, Enter. Сервер перезагрузится, настройки сбросятся к заводским.

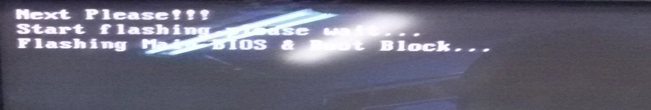

7. Дожидаемся загрузки и появления надписи Next Please!!! Start…:

Когда BIOS прошился, появится надпись flashing finished. Please restart your system:

Перезагружаем сервер сочетанием Ctrl+Alt+Del и извлекаем флешку.

Проверяем результат

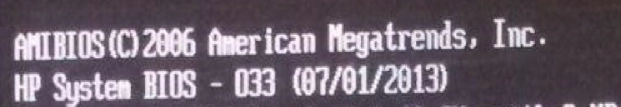

После перезагрузки смотрим строку HP System BIOS - там должна отображаться дата 07/01/2013. Это дата релиза прошивки, а не текущая. Совпадает - BIOS обновлён.

Прошивка BMC

Скачиваем и распаковываем SP62696

Возвращаемся в тот же раздел загрузок на support.hpe.com:

Снова выбираем Английский и OS Independent:

Прокручиваем страницу вниз до раздела с загрузками:

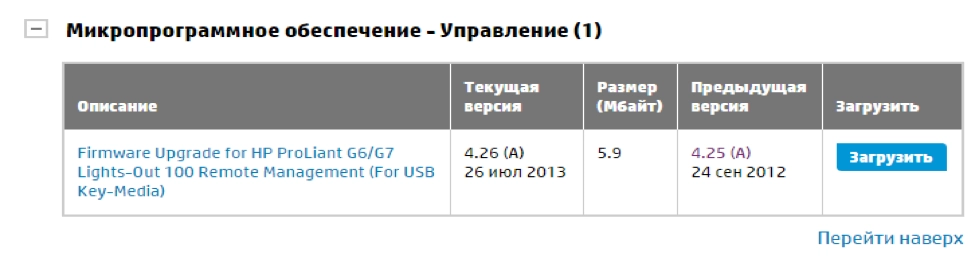

Находим раздел с firmware BMC-контроллера:

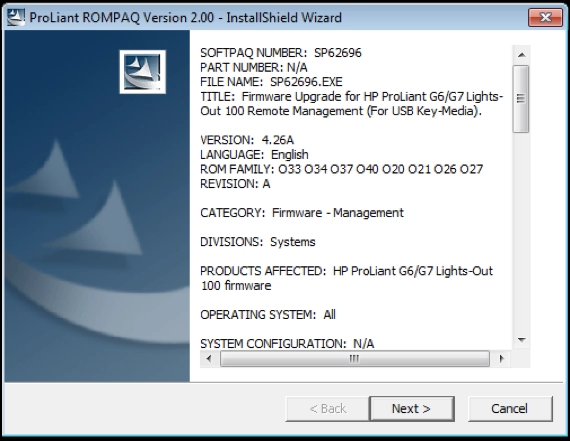

Скачиваем EXE-файл SP62696 и запускаем. Жмём Next:

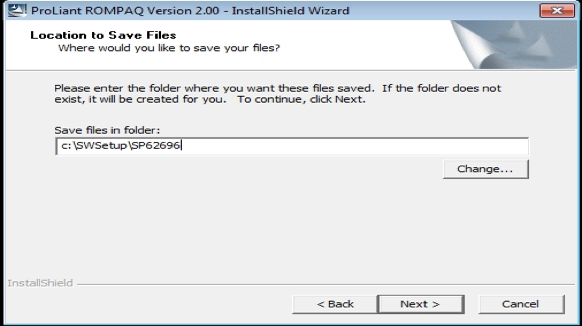

Папка по умолчанию - C:\SWSetup\SP62696:

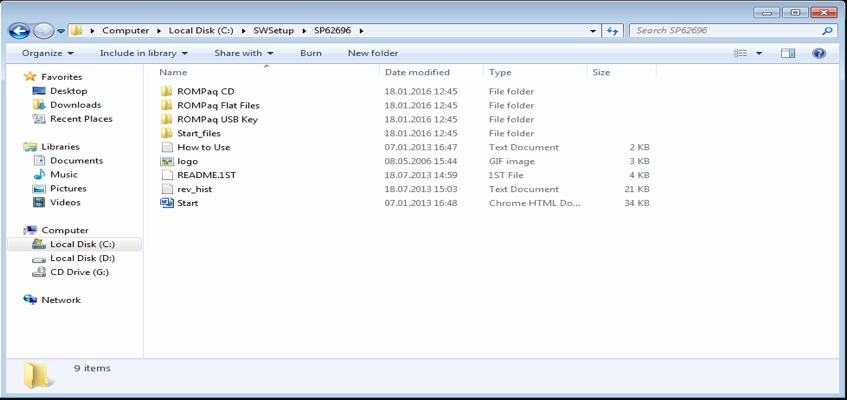

Оставляем всё как есть и нажимаем Next. Переходим по пути C:\SWSetup\SP62696:

Готовим флешку ROMPaq

Здесь необходимо перейти в папку:

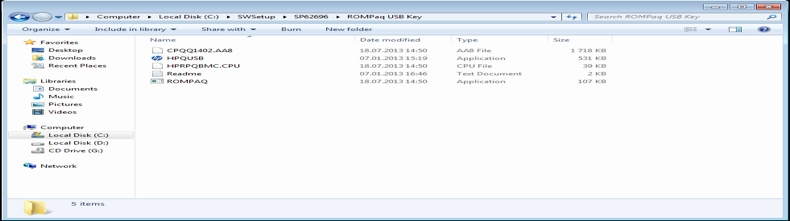

Папка содержит следующие файлы:

Вставляем флешку и запускаем файл:

Появляется окно утилиты:

Нажимаем Start, дожидаемся записи, нажимаем Ok и извлекаем флешку.

Прошиваем на сервере

Вставляем флешку в USB-разъём сервера:

1. Включаем сервер, дожидаемся надписи Press F10 ROM-based Setup Utility.
2. Нажимаем F10 и попадаем в BIOS.
3. Стрелками переходим во вкладку Exit.
4. Выбираем Restore Default Settings, нажимаем Enter.
5. В появившемся окне выбираем Ok и жмём Enter.
6. Нажимаем F10, Ok, Enter. Сервер перезагрузится.

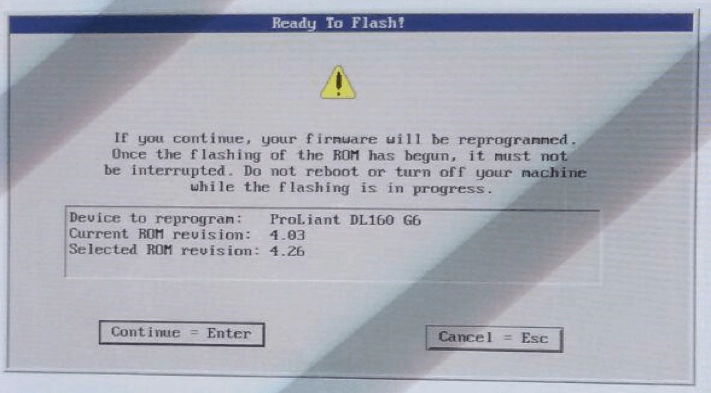

7. Дожидаемся окна Ready to Flash с текущей версией прошивки и той, на которую переходим:

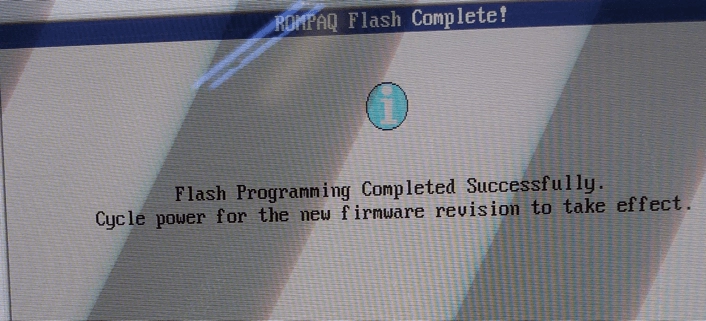

Нажимаем Enter и ждём завершения. По окончании появится надпись ROMPAQ Flash Complete:

Перезагружаем сервер сочетанием Ctrl+Alt+Del и извлекаем флешку.

Проверяем результат

После перезагрузки смотрим строки BMC Firmware Version и BMC SDR Version. Значения не должны быть NULL, целевая версия - 4.26. Сходится - контроллер прошит.

Что такое BMC в DL160 G6 и почему это не iLO

Владельцы ProLiant привыкли, что за удалённое управление отвечает iLO. В DL160 G6 стоит другое решение - HP Lights-Out 100 (LO100), упрощённый контроллер начального уровня. Отсюда и название файла прошивки, и то, что интерфейс выглядит непривычно.

Что полезно знать про LO100:

• поддерживает IPMI 2.0 и DCMI 1.0, то есть управляется стандартным ipmitool;
• доступен через выделенный сетевой порт или через serial-порт сервера;
• по умолчанию включён DHCP, адрес получает автоматически;
• заводская учётная запись - admin / admin. Если сервер достался вам с рук, пароль лучше сменить сразу.

Возможности LO100 заметно скромнее полноценного iLO: чем именно они отличаются, разбирали в материале про iLO в сервере. Обзор остальных средств управления линейкой - в статье про инструменты управления ProLiant.

Если что-то пошло не так

Прошивка ROM - процедура с ненулевым риском, и иногда сервер после неё не поднимается. Ниже то, что предусмотрел сам производитель.

Джампер обслуживания J27

На системной плате DL160 G6 есть системный джампер обслуживания J27. Именно он отвечает за сброс и восстановление, и у него пять положений (по умолчанию все выключены):

Данные из официального документа HP ProLiant DL160 G6 Server Maintenance and Service Guide, таблица 15. Там же есть схема платы с расположением J27 - сверьтесь с ней перед тем, как что-то переставлять.

Порядок сброса CMOS по документации: обесточить сервер (переменное питание должно быть отключено), найти джампер J27 на плате, нажать кнопку, собрать сервер обратно, включить, на POST нажать F10, загрузить значения по умолчанию клавишей F9, выставить дату и время, выйти по F10.

После сброса джампером на экране появится сообщение вида 120 CMOS Cleared by Jumper. Restore the Jumper and Continue… - это штатное поведение, джампер нужно вернуть в исходное положение.

Коды ошибок POST, связанные с BMC

Если после прошивки сервер ругается на контроллер, ориентируйтесь по коду:

Коды 612 и 613 указывают прямо на испорченную прошивку - это случай для положения D (Recovery BMC) джампера J27.

Индикатор BMC на плате

На системной плате есть светодиод активности BMC. Читается он так: ровный зелёный - контроллер включён и инициализируется, мигающий зелёный - контроллер работает, не горит - переменное питание отключено. Если после прошивки индикатор так и остаётся ровным и не начинает мигать, контроллер завис на инициализации.

Общие правила

• Не повторяйте прошивку той же флешкой, если процесс уже сорвался: сначала перезапишите её заново, файл мог записаться с ошибкой.
• Убедитесь, что файл соответствует именно вашей модели. Прошивка от соседней модели линейки не встанет.
• Если сервер не подаёт признаков жизни и джампер не помогает, дальше начинается работа с сервисной документацией и, возможно, замена системной платы. С такими задачами мы помогаем - пишите.

Короткие ответы

Что такое F10 ROM-based Setup Utility?

Это встроенная утилита настройки BIOS у серверов HP ProLiant. Вызывается клавишей F10 на этапе POST. Там же на POST работают ESC (пропустить логотип), F12 (сетевая загрузка PXE) и F1 (продолжить после ошибок).

Чем LO100 отличается от iLO?

LO100 - контроллер начального уровня для младших ProLiant: IPMI 2.0, доступ по сети или через serial, базовый набор функций. Полноценный iLO даёт удалённую консоль, монтирование образов и расширенное управление питанием.

Подойдёт ли инструкция для DL180 G6?

Порядок действий для линейки G6 общий: утилиты HPQUSB и ROMPaq те же, экраны те же. Отличаются номера файлов прошивок - их нужно брать в разделе загрузок под свою модель.

Где взять прошивку, если гарантии нет?

HPE отдаёт System ROM только при действующей гарантии или контракте. Остаются два пути: партнёр HPE или запрос через нас.

Что делать, если BMC не отвечает после прошивки?

Смотреть код POST-ошибки. 601 означает, что контроллер не отвечает; 612 и 613 - что прошивка повреждена. В этих случаях используется положение D (Recovery BMC) джампера J27 на системной плате.

Слетят ли настройки BIOS?

Да. Процедура включает шаг Restore Default Settings, поэтому порядок загрузки, режим SATA и параметры питания придётся выставить заново. Выпишите их заранее.

Что дальше

Та же задача на железе других вендоров разбиралась отдельно: обновление BIOS и IPMI на Supermicro и удалённое управление через BMC у Lenovo. Если DL160 G6 у вас в роли лабораторной машины и вы думаете про замену, пригодится гайд по сборке сервера для офиса.
