Что такое форм-фактор материнской платы

Форм-фактор материнской платы - это стандарт, который задаёт её габариты, расположение монтажных отверстий, панели разъёмов и слотов расширения. Нужен он ровно для одного: чтобы плата, корпус и блок питания от разных производителей встали друг с другом без переделок. Самые ходовые - ATX (305×244 мм), microATX (244×244 мм) и Mini-ITX (170×170 мм). Если вам нужно определить формат уже стоящей платы, переходите сразу к разделу Как узнать форм-фактор.

Краткая характеристика

Форм-фактор описывает геометрию, электроники он не касается вовсе. Два стандарта задают одно и то же: где просверлены отверстия под стойки в корпусе, какого размера окно под заднюю панель разъёмов, где проходит линия слотов расширения и сколько их помещается.

Из-за этого форм-фактор оказывается первым, что смотрят при сборке. Процессор можно поменять, память докупить, а вот плата, которая не встала в корпус, не встанет никогда. Само понятие шире одной платы - что такое форм-фактор у корпусов, серверов и накопителей, разбираем в отдельной статье.

На что смотреть при подборе платы

Три вещи, которые проверяют до всего остального:

Совместимость с корпусом. У корпуса в характеристиках написано, какие форматы он принимает. Правило простое: корпус под больший формат почти всегда принимает меньший. В корпус под ATX встанет microATX и Mini-ITX, обратное неверно.

Число слотов расширения. Формат жёстко ограничивает, сколько плат расширения влезет физически. Если нужны видеокарта, RAID-контроллер и сетевая карта, Mini-ITX отпадает сразу - там слот один.

Питание. Разъёмы питания на плате и на блоке должны совпадать по числу контактов, а сам блок - по формату помещаться в корпус. Тут и возникает путаница с SFX, о которой ниже.

Размеры и стандарты

Стандартов много, но реально встречается около десятка. В таблице собраны размеры и то, где каждый применяется.

Про три формата, которые чаще всего путают.

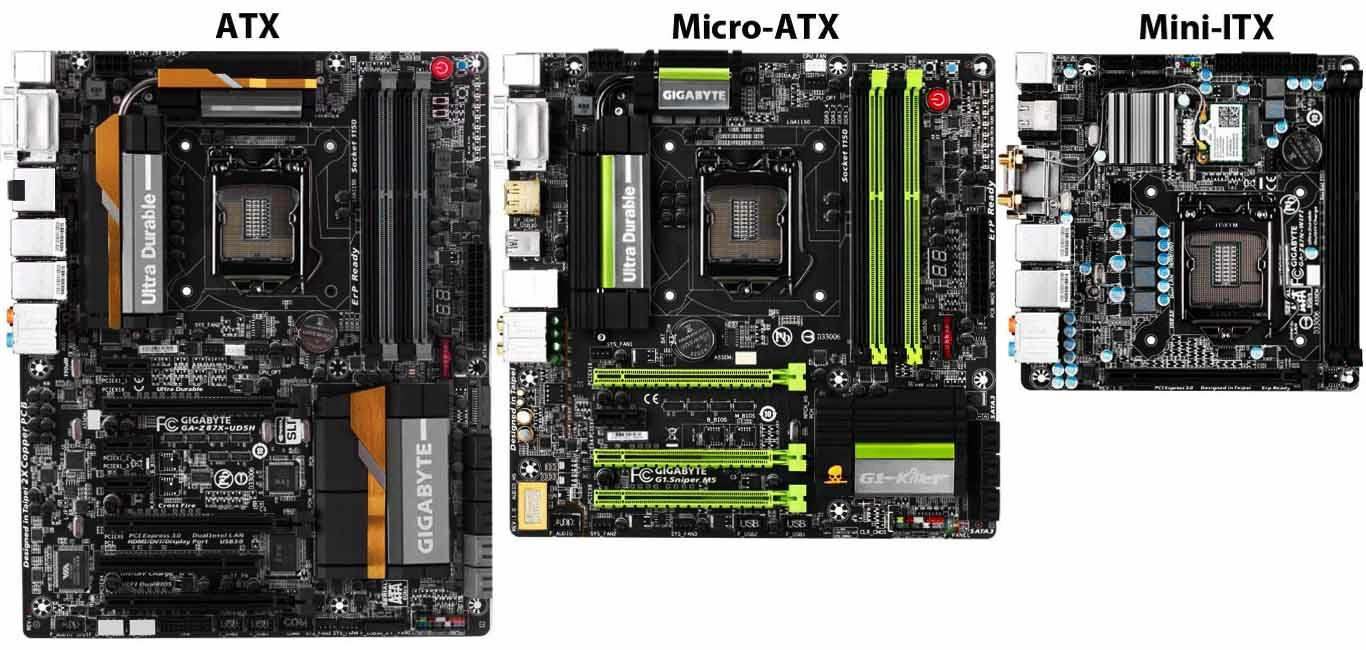

ATX остаётся основным стандартом уже больше двадцати пяти лет и никуда не уходит: на нём и обычные десктопные платы, и значительная часть серверных. Полноразмерный ATX даёт максимум слотов и обычно больше портов на задней панели.

microATX - тот же ATX по креплениям и разъёмам, но короче: 244 мм вместо 305. Из-за этого теряются три слота расширения. По цене платы на microATX обычно дешевле сопоставимых ATX, поэтому формат массово стоит в офисных машинах.

Mini-ITX - самостоятельный стандарт, который придумала VIA Technologies в 2001 году, а не «уменьшенный ATX». По креплениям он совместим с ATX-корпусами, поэтому и ставится в них без проблем. Важная оговорка про цену: платы Mini-ITX того же класса дороже microATX, а не дешевле. За компактность платят и деньгами, и одним-единственным слотом расширения.

Как узнать форм-фактор

Способов четыре, и начинать стоит с того, доступна вам плата физически или нет.

Способ 1. Измерить линейкой. Самый надёжный. Померьте плату по двум сторонам и сверьтесь с таблицей выше. Погрешность в пару миллиметров нормальна, форматы различаются на десятки.

Способ 2. Посчитать слоты расширения. Работает, если корпус уже вскрыт, а линейки под рукой нет. Считаются все посадочные места на задней планке, включая свободные.

Способ 3. Узнать модель платы средствами системы. Здесь есть подвох, из-за которого этот способ чаще всего и не срабатывает: операционная система показывает модель платы, а не её форм-фактор. Формат придётся посмотреть отдельно, в спецификации на сайте производителя по этой модели.

В Windows модель узнают в PowerShell:

Get-CimInstance Win32_BaseBoard | Select-Object Manufacturer, Product

Старая команда wmic baseboard get Manufacturer,Product делает то же самое, но в свежих сборках Windows компонент wmic уже может отсутствовать.

В Linux:

sudo dmidecode -t baseboard

Дальше берёте строку с моделью, находите её на сайте вендора и смотрите в характеристиках строку Form Factor.

Способ 4. Утилиты диагностики. CPU-Z (вкладка Mainboard) и AIDA64 показывают производителя и модель платы, не разбирая корпус. Форм-фактор они, как и система, обычно не выводят, так что финальный шаг тот же - спецификация вендора.

Какой размер материнской платы лучше

Вопрос поставлен не совсем верно: «лучше» здесь зависит от того, что вы собираете. Логика выбора идёт от задачи к корпусу и только потом к плате.

Нужны несколько плат расширения - видеокарта, RAID-контроллер, сетевые карты - берите ATX и корпус под него. Собираете офисную машину или сервер начального уровня, где в слоты пойдёт максимум одна карта, - microATX сэкономит и место, и деньги. Делаете компактный NAS или мини-сервер в тесную нишу - Mini-ITX, заранее смирившись с одним слотом и с более дорогой платой.

Обратный порядок, когда сначала покупают плату, а потом ищут под неё корпус, регулярно заканчивается тем, что плата не встаёт по высоте кулера или упирается в корзину дисков.

Как выбрать материнскую плату

Форм-фактор - только первый фильтр. Дальше смотрят на четыре вещи:

Сокет. Он должен совпадать с процессором буквально, без вариантов. Что это такое и почему сокет не универсален, разобрано отдельно: что такое сокет в материнской плате.

Чипсет. Определяет, сколько линий PCIe и портов доступно, поддерживается ли разгон и какие накопители можно подключить. Подробнее - в разборе что такое чипсет и зачем он нужен.

Память. Число слотов и максимальный объём. На компактных форматах слотов обычно два вместо четырёх, и это ограничивает будущий апгрейд сильнее, чем кажется при покупке.

Разъёмы и порты. Число разъёмов M.2, SATA, USB на задней панели и внутренних колодок. Считать надо под свою конфигурацию, а не «чтобы побольше».

Для серверных плат список требований другой и длиннее - он разобран в статье про то, как выбрать серверную материнскую плату.

Какие есть форм-факторы материнских плат?

Все ходовые форматы перечислены в таблице выше. Если сводить к сути, они делятся на три группы.

Полноразмерные - ATX и всё, что крупнее: E-ATX, SSI CEB, SSI EEB. Максимум слотов, максимум портов, максимум места под охлаждение и питание. Требуют полноразмерного корпуса.

Компактные - microATX и FlexATX. Тот же принцип компоновки, но короче: меньше слотов и обычно меньше слотов памяти. Основной формат офисных машин.

Миниатюрные - Mini-ITX и всё, что меньше. Один слот расширения или ни одного, часто распаянный процессор в младших моделях. Отсюда и разница между форматами: она в том, сколько всего вы сможете к плате подключить и в какой корпус её поставить. Плата microATX с тем же чипсетом и процессором работает ровно так же быстро, как ATX.

Какой самый маленький форм-фактор материнской платы?

Из стандартизованных - Pico-ITX, 100 × 72 мм. Есть и меньше: Mobile-ITX размером 75 × 45 мм, но это уже нишевые встраиваемые решения, которые в свободной продаже почти не встречаются.

Оговорка, без которой ответ вводит в заблуждение: Nano-ITX и Pico-ITX - встраиваемые форматы. Они идут в терминалы, киоски, промышленную автоматику, обычно с распаянным процессором и без возможности что-то поменять. Собрать на них универсальный компьютер или сервер не получится.

Практический минимум для самостоятельной сборки - Mini-ITX. Это самый маленький формат, где ещё есть обычный сокет, слоты памяти и один слот PCIe.

Чем отличается ATX от SFX?

Вопрос популярный, и в основе его - распространённая путаница. ATX и SFX - это стандарты разных устройств.

• ATX в этом сравнении означает форм-фактор материнской платы (305 × 244 мм). Правда, существует и стандарт ATX на блоки питания, отсюда половина недоразумений.
• SFX (Small Form Factor) - это форм-фактор блока питания, компактный вариант вместо стандартного ATX-блока. К материнским платам он отношения не имеет, и синонимом microATX его называют по ошибке.

Практически это выглядит так: в большой корпус ставят плату ATX и блок питания формата ATX. В компактный корпус под Mini-ITX плата идёт Mini-ITX, а блок питания - SFX или SFX-L, потому что стандартный ATX-блок туда просто не влезет. Есть и переходные рамки, с которыми SFX-блок встаёт в посадочное место под ATX, но не наоборот.

Форм-факторы серверных плат: E-ATX, SSI CEB и SSI EEB

В серверах и рабочих станциях к обычным форматам добавляются свои, и причина у них практическая: два процессора, восемь и больше слотов памяти и плотная обвязка питания на 305 × 244 мм не помещаются.

SSI CEB (305 × 267 мм) - формат для серверов начального уровня и рабочих станций. По креплениям и панели разъёмов близок к ATX, но крупнее и с другим расположением отверстий под процессорную часть.

SSI EEB (305 × 330 мм) - основной формат двухпроцессорных систем. Ещё длиннее, места хватает на два сокета и большое число слотов памяти.

E-ATX формально в этот ряд не входит: спецификации у него нет, и каждый производитель понимает термин по-своему. Плата, названная E-ATX, может иметь размеры от 305 × 264 до 305 × 330 мм и любое расположение стоек. Поэтому ориентироваться надо на миллиметры и схему креплений в характеристиках корпуса: название формата тут ничего не гарантирует.

Отдельная история - проприетарные платы в брендовых серверах. В машинах Dell, HPE и подобных плата под конкретное шасси: свои размеры, своя разводка питания, свои крепления. Поставить туда обычную ATX-плату нельзя, а заменить можно только такой же платой от того же шасси. При выборе между брендовым сервером и сборкой на стандартных компонентах это один из решающих факторов. Как отличаются сами корпуса под серверы, разобрано в статье про форм-факторы серверов: rack, tower и blade.

Что такое форм-фактор у SSD?

У накопителей форм-фактор задаёт и габариты, и разъём. Основных вариантов четыре.

Практическая деталь по M.2: маркировка вида 2280 означает 22 мм ширины и 80 мм длины. Перед покупкой стоит посмотреть, накопители какой длины принимает конкретный слот на плате - в компактных форматах место часто рассчитано только на 2280 или короче.

Частые вопросы

Какие размеры у материнской платы ATX?
305 × 244 мм. Это полноразмерный формат с семью слотами расширения.

Какой размер у microATX?
До 244 × 244 мм. Длина фиксирована, ширина у разных плат бывает меньше. Слотов расширения до четырёх.

Встанет ли microATX в корпус под ATX?
Да. Монтажные отверстия совпадают, часть стоек просто остаётся незанятой. Обратное невозможно: ATX в корпус под microATX не поместится.

Влияет ли форм-фактор на производительность?
Напрямую нет. Плата microATX с тем же процессором и чипсетом работает так же, как ATX. Косвенно влияет: на компактных форматах меньше слотов памяти и расширения, а плотная компоновка хуже охлаждается под долгой нагрузкой.

Чем E-ATX отличается от ATX?
Шириной: E-ATX шире и потому вмещает больше слотов памяти и элементов питания. Но строгой спецификации у E-ATX нет, размеры у разных вендоров отличаются, и перед покупкой их сверяют с характеристиками корпуса.

Можно ли поставить обычную плату в брендовый сервер Dell или HPE?
Нет. Там проприетарный формат под конкретное шасси - свои размеры, крепления и разводка питания. Замена возможна только на аналогичную плату.
