Как сделать коммутатор

22 февраля 2024

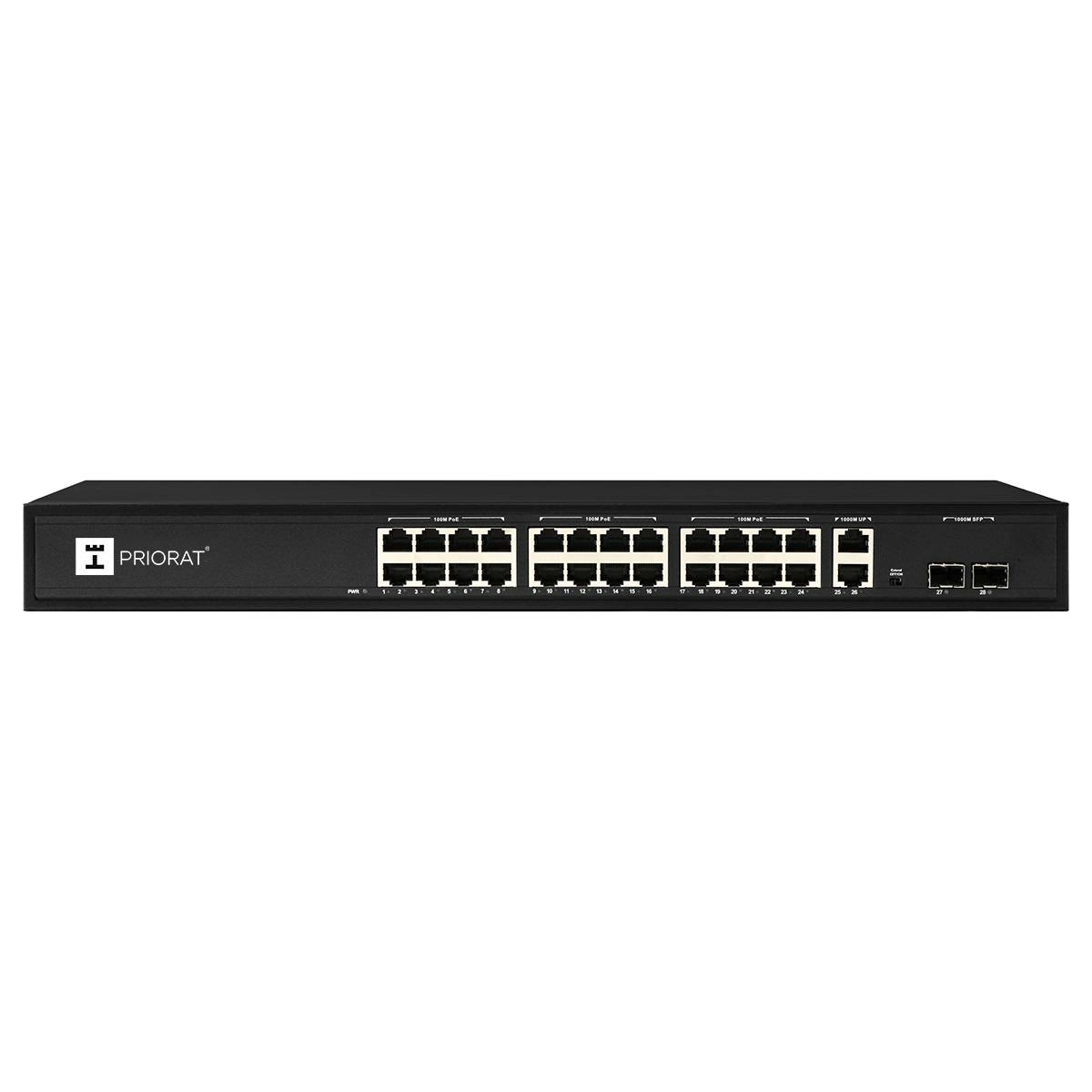

Коммутатор — сетевое приспособление, служащее для соединения нескольких сетевых устройств. Он позволяет им обмениваться данными между собой, а также с интернетом. Существует два ключевых типа: управляемые и неуправляемые устройства. Неуправляемые очень просты в установке и использовании, но не имеют никаких функций управления. Управляемые устройства сложные, однако отличаются широким спектром функций управления.

Функции коммутатора:

  • Перенаправление. Коммутатор может принимать информацию с одного участка линии и направлять ее на один или несколько других участков в зависимости от заданной программы.
  • Сортировка. Коммутаторы способны сортировать данные по различным критериям, например, по типу, размеру, цвету или другим параметрам.
  • Накопление. Коммутаторы могут накапливать информацию перед ее подачей на следующий участок линии, что позволяет регулировать поток материалов и оптимизировать работу.
  • Контроль. Устройства зачастую оснащаются датчиками, которые отслеживают движение данных и обеспечивают контроль над всем процессом.

Рассмотрим подробный процесс создания коммутатора, используя серверы в качестве основы.

Производственная линия

Производственная линия (линия производства) - это комплексный механизм, объединяющий несколько процессов и эффективно управляющий потоком материалов и продукции на предприятии.

  1. Определите требования к коммутатору. Сюда относятся количество портов, скорость передачи данных и поддерживаемые протоколы.
  2. Создайте схему коммутатора, определив его основные блоки: процессор, память, порты интернета и управляющие интерфейсы.
  3. Разработайте печатную плату коммутатора, учитывая требования к размерам и расположению компонентов.
  4. Разместите компоненты на плате и создайте трассировку для электрических соединений.
  5. Проверьте созданную плату на соответствие электрическим и механическим требованиям.

Разработка печатной платы

Первый шаг – это разработка печатной платы (PCB), которая будет сердцем вашего коммутатора. Вам потребуется специализированное программное обеспечение для проектирования PCB, например, Altium Designer или KiCad. При разработке платы необходимо учитывать:

  • Размещение компонентов:расположите все компоненты коммутатора, включая чипы, разъемы и конденсаторы, максимально эффективно.
  • Трассировка дорожек:обеспечьте правильную маршрутизацию сигналов между компонентами, используя правильную ширину и длину дорожек.
  • Многослойность:используйте многослойную PCB для обеспечения оптимальной производительности и минимизации электромагнитных помех.

Расчет корпуса и системы вентиляции

Вам потребуется корпус, который будет вмещать все компоненты коммутатора. Корпус должен быть достаточно прочным, чтобы выдерживать вес коммутатора, и иметь достаточную вентиляцию для отвода тепла.

Выбираем коммутатор

Выбор устройства напрямую зависит от масштаба сети, ее конфигурации и задач, которые она должна решать.

Неуправляемые коммутаторы - устройства, обеспечивающие коммутацию пакетов данных между портами. Им не нужна сложная настройка. Кроме того, они доступны по цене и обеспечивают надежную работу. Но несмотря на свою простоту использования, неуправляемый тип имеет некоторые ограничения. Коммутаторы не позволяют изменять конфигурацию, что может быть неудобно для сетей с большим количеством устройств. Они имеют ограниченные возможности диагностики и безопасности, что может привести к проблемам в случае возникновения ошибок или атак.

Применение: небольшие домашние и офисные сети, где не требуется гибкость настроек.

Настраиваемые коммутаторы представляют собой более функциональные устройства, чем неуправляемые, и позволяют осуществлять базовую настройку. Они поддерживают такие функции, как VLAN, QoS, SNMP, агрегирование портов и ограничение скорости. Это делает их идеальным выбором для небольших и средних сетей, где требуются базовая настройка и контроль трафика. Но они менее функциональны в плане мониторинга и управления. Это недостаток для крупных сетей или сетей с высокими требованиями к управлению.

Применение: небольшие и средние сети, где необходимы базовая настройка и контроль трафика.

Управляемые коммутаторы – сетевое оборудование, которое предоставляет полный набор функций для управления. Большой потенциал настройки дает возможность обеспечить полный контроль всех аспектов работы сети. Ключевые опции включают VLAN, QoS, SNMP, маршрутизацию, фильтрацию пакетов, мониторинг и резервирование. Возможности позволяют максимально гибко настраивать сеть и обеспечивать ее безопасность.

Применение: крупные и сложные сети, где требуется высокая производительность, надежность, безопасность и полный контроль над сетевым трафиком.

Выбираем трансиверы

Трансиверы – это ключевые компоненты коммутаторов, которые обеспечивают преобразование электрических сигналов в оптические и обратно. От их правильного выбора зависит не только работоспособность сети, но и ее производительность, надежность и безопасность.

Основные типы трансиверов:

  • SFP (Small Form-factor Pluggable)– наиболее распространенный тип трансиверов, компактный и горячезаменяемый.
  • GBIC (Gigabit Interface Converter)– предшественники SFP, более громоздкие и не поддерживают горячую замену.
  • XFP (10 Gigabit Small Form-factor Pluggable)– SFP-трансиверы для 10-гигабитных сетей.
  • QSFP (Quad Small Form-factor Pluggable)– SFP-трансиверы для 40-гигабитных сетей.

Факторы, на которые необходимо обращать внимание при выборе трансиверов:

  • Скорость передачи данных:100 Мбит/с, 1 Гбит/с, 10 Гбит/с, 40 Гбит/с и т.д.
  • Тип кабеля:медный (витая пара) или оптический (многомодовый/одномодовый).
  • Дальность передачи:от нескольких метров до сотен километров.
  • Тип разъема:LC, SC, ST, MTRJ и т.д.
  • Совместимость с коммутатором:необходимо убедиться, что выбранные трансиверы совместимы с моделью коммутатора.
  • Производитель:Cisco, Juniper, HP, MikroTik и т.д.
  • Цена:цены на трансиверы могут сильно различаться в зависимости от их характеристик.

Дополнительные функции:

  • Диагностика:некоторые трансиверы могут предоставлять информацию о своем состоянии, например, о температуре, оптической мощности и т.д.
  • Цифровая оптическая передача (Digital Optical Monitoring, DOM): позволяет отслеживать параметры, а именно оптическую мощность и температуру.
  • Автоматическое согласование скорости:позволяет трансиверу автоматически согласовываться со скоростью передачи данных другого устройства.

Рекомендации по выбору трансиверов:

  • Определите свои потребности:какая скорость передачи данных вам нужна, какой тип кабеля вы будете использовать, на какую дальность вам нужно передавать данные?
  • Проверьте совместимость с коммутатором:убедитесь, что выбранные трансиверы совместимы с моделью вашего коммутатора.
  • Сравните цены:цены на трансиверы могут сильно различаться, поэтому перед покупкой стоит сравнить предложения разных производителей.
  • Выбирайте надежного производителя:трансиверы от известных производителей обычно более надежны и имеют более длительный срок службы.

Подключаем оптику

Оптические кабели – это высокотехнологичные компоненты, обеспечивающие передачу данных на высоких скоростях over long distances. Подробно рассмотрим процесс подключения оптических кабелей к коммутатору и трансиверам, а также дадим несколько важных советов по их эксплуатации.

Материалы:

  • Коммутатор;
  • Трансиверы;
  • Оптические кабели (мультимод или синглмод);
  • LC-разъемы.

Шаг 1: Выбор типа кабеля:

  • Мультимод:подходит для небольших расстояний (до 300 метров). Имеет синий, фиолетовый или красный цвета.
  • Синглмод:используется для больших расстояний (от 300 метров). Как правило, желтого цвета.

Шаг 2: Подключение к трансиверу:

  1. Осмотрите оптические кабели. Они должны иметь LC-разъемы на концах.
  2. Подключите кабели к соответствующим портам на трансивере.
  3. Убедитесь, что кабели надежно зафиксированы.

Шаг 3: Подключение к коммутатору:

  1. Подключите другой конец оптических кабелей к соответствующим портам на коммутаторе.
  2. Убедитесь, что кабели надежно зафиксированы.

Шаг 4: Проверка соединения:

  1. Включите коммутатор и трансиверы.
  2. Проверьте индикаторы на коммутаторе и трансиверах. Они должны гореть зеленым цветом, что означает наличие соединения.
  3. Если индикаторы не горят зеленым цветом, проверьте:
    • Правильность подключения кабелей.
    • Состояние кабелей (на наличие повреждений).
    • Настройки коммутатора и трансиверов.

Важные советы:

  • Внимательнее с оптическими проводами, не перепутайте их.Если вы используете дуплексные разъемы, то это не проблема. Но если разъемы отдельные, то левый провод предназначен для приема данных, а правый – для передачи.
  • Также нужно быть аккуратнее с LC-коннекторами и открытыми торцами оптоволокна.Всего одна пылинка может привести к нестабильной работе сети.
  • Не протирайте тканью и не дуйте на торцы оптоволокна, так как это может повредить их.
  • В исключительных случаях для чистки оптики можно использовать специальные средства.Например, One-Click Cleaner MU/LC.

Подключение в стойке

Стойка – это серверная стойка, предназначенная для размещения сетевого и телекоммуникационного оборудования.

Этапы подключения коммутатора в стойке:

  1. Выбор места:
    • Выберите место в стойке, где будет размещен коммутатор. Убедитесь, что есть достаточно места для коммутатора и кабелей.
    • Учитывайте доступ к коммутатору для обслуживания и подключения кабелей.
    • Обеспечьте достаточную вентиляцию вокруг коммутатора.
  2. Установка коммутатора:
    • Закрепите коммутатор в стойке с помощью винтов.
    • Используйте монтажные скобы, если они предусмотрены.
    • Убедитесь, что коммутатор установлен securely.
  3. Подключение кабелей:
    • Подключите сетевые кабели к коммутатору.
    • Используйте патч-корды для подключения коммутатора к патч-панели, если они предусмотрены.
    • Подключите коммутатор к источнику питания.
    • Убедитесь, что все кабели надежно подключены.
  4. Настройка коммутатора:
    • Настройте IP-адрес коммутатора.
    • Настройте VLANы, если необходимо.
    • Настройте порты коммутатора.
    • Сохраните настройки.
  5. Тестирование:
    • Проверьте подключение к коммутатору с других устройств.
    • Убедитесь, что все устройства могут общаться друг с другом.

Дополнительные советы:

  • Используйте кабельные организаторы для упорядочивания кабелей.
  • Используйте цветные метки для кабелей, чтобы их было легче идентифицировать.
  • Записывайте информацию о подключении кабелей.
  • Регулярно проверяйте коммутатор на наличие ошибок.

Необходимые инструменты и компоненты

Для успешной сборки коммутатора нужно подготовить необходимые инструменты и компоненты, такие как паяльник и припой, мультиметр, плоскогубцы, кусачки, отвертка, плата для пайки, микросхемы коммутатора, резисторы, конденсаторы, транзисторы, светодиоды и разъемы RJ-45.


Построение основы коммутатора

Построение основы коммутатора — это процесс, который требует тщательной подготовки и внимательности. Перед началом работы необходимо изучить схему коммутатора, чтобы понимать, как правильно соединять компоненты.

После изучения следующим шагом будет подготовка платы для пайки. Плату необходимо очистить от окислов и обезжирить, чтобы обеспечить хорошую адгезию при пайке.

Затем установите микросхемы на плату. Убедитесь, что микросхемы установлены правильно, в соответствии с полярностью. Неправильная установка может привести к неработоспособности коммутатора.

После установки микросхем припаяйте остальные компоненты. Аккуратно припаяйте резисторы, конденсаторы, транзисторы, светодиоды и разъемы RJ-45. Важно следить за правильностью пайки, чтобы избежать дефектов.

После завершения пайки необходимо проверить паяные соединения на наличие дефектов. Осмотрите их и убедитесь, что они надежно закреплены и не имеют трещин или других повреждений.

Сборка и настройка коммутатора

Рассмотрим основные шаги, которые необходимо выполнить для успешной установки и настройки коммутатора:

  1. Установите коммутатор в корпус. Закрепите его с помощью винтов.
  2. Подключите кабели к разъемам RJ-45.
  3. Настройте коммутатор. Если ваш коммутатор имеет возможность настройки, вам необходимо будет настроить его IP-адрес, VLANы и другие параметры.

Дополнительные советы:

  • Перед тем как начать работу, обязательно ознакомьтесь с инструкциями производителя микросхем коммутатора.
  • Используйте высококачественные компоненты и инструменты.
  • Будьте осторожны при работе с паяльником.
  • Если вы не уверены в своих силах, обратитесь за помощью к опытному специалисту.

Ittelo.ru – это команда опытных IT-инженеров, которые отлично разбираются в своей области. Они готовы предложить вам быстрое и качественное решение задач по доступной цене.
