Энергоэффективные серверные блоки питания: классификация и выбор

В июле прошлого года в одном московском офисе случилась странная история. Компания переехала в новое помещение, установила мощную серверную, всё работало отлично. А в сентябре бухгалтерия подняла панику — счет за электричество оказался в три раза больше ожидаемого. Вызвали аудиторов, проверили счетчики, искали скрытые майнинг-фермы. Оказалось проще и обиднее: никто не обратил внимания на блоки питания в серверах. Старые модели 2015 года с КПД около 70% жрали электричество как печки. После замены на современные энергоэффективные блоки питания с сертификацией Platinum потребление упало на 35%. Мораль истории: иногда самые большие потери прячутся в самых скучных деталях.

Куда уходит энергия, или почему КПД так важен

Серверный блок питания выполняет простую задачу — преобразует переменный ток 220В из розетки в постоянный ток нужного напряжения для компонентов сервера. Но простота обманчива. При преобразовании часть энергии неизбежно теряется, превращаясь в тепло.

Представьте: сервер потребляет 400 Вт полезной мощности. Блок питания с КПД 75% для этого возьмет из розетки 533 Вт. Разница в 133 Вт — чистые потери, которые нагревают воздух в серверной. Теперь умножьте это на сотни серверов в дата-центре, добавьте расходы на охлаждение этого лишнего тепла, и получите астрономические суммы переплат.

Современные энергоэффективные блоки питания достигают КПД 96%. Для тех же 400 Вт полезной нагрузки такой блок возьмет из сети всего 417 Вт. Экономия — 116 Вт на каждом сервере. Кажется, немного? Но это 1015 кВт⋅ч в год на один сервер. При цене электричества 5 рублей за кВт⋅ч — это 5000 рублей экономии в год с одного сервера.

Сертификация 80 PLUS: от Bronze до Titanium

Стандарт 80 PLUS появился в 2004 году как попытка навести порядок в хаосе заявлений производителей об эффективности. Идея простая: независимая организация тестирует блоки питания при разных нагрузках и выдает сертификат соответствия.

Обратите внимание на важный момент: эффективность меняется в зависимости от нагрузки. Максимальный КПД достигается при нагрузке около 50%. Это значит, что блок питания на 1000 Вт для сервера, потребляющего 500 Вт, будет работать эффективнее, чем блок на 600 Вт при той же нагрузке.

Platinum gold сертификация — это уже серьезный уровень эффективности. Разница между Gold и Platinum может показаться небольшой (всего 2-3%), но в масштабах дата-центра это тысячи киловатт⋅часов экономии в год.

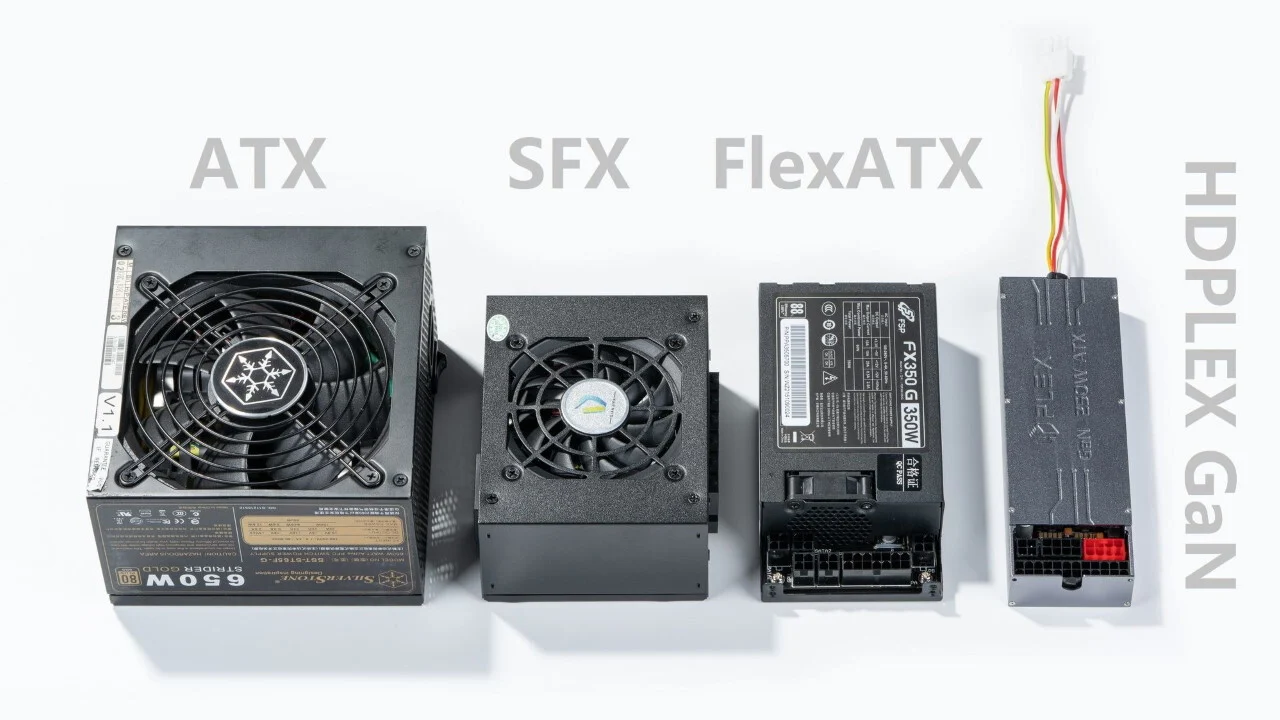

Форм-факторы: размер имеет значение

Серверные блоки питания выпускаются в разных форм-факторах, и выбор зависит от конкретного применения.

ATX — классика жанра. Подходит для tower-серверов и рабочих станций. Размеры стандартизированы, найти замену легко. Но для rack-серверов слишком громоздкий.

Flex ATX — компактная версия для 1U и 2U серверов. Меньше размер — меньше мощность, обычно до 500 Вт. Идеален для энергоэффективных систем, где не нужна высокая мощность.

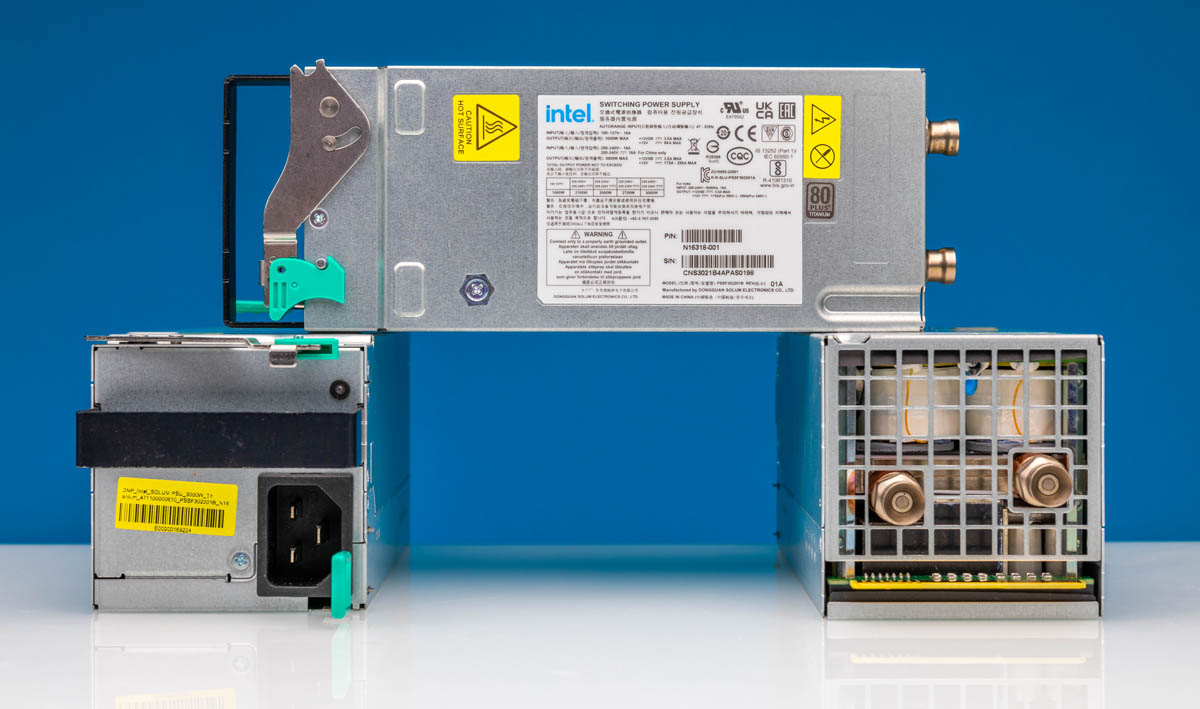

Redundant (CRPS) — специализированный форм-фактор для серверов с резервированием. Поддерживает горячую замену, стандартизированные размеры позволяют использовать блоки разных производителей в одной системе.

SFX и TFX — нишевые решения для специфических корпусов. SFX популярен в компактных системах, TFX — в тонких серверах.

Выбор форм-фактора — это не просто вопрос "влезет или не влезет". Это вопрос воздушных потоков, теплоотвода, возможности обслуживания. В плотно упакованном 1U сервере блок питания может стать узким местом системы охлаждения, если выбран неправильно.

Резервирование: страховка от форс-мажора

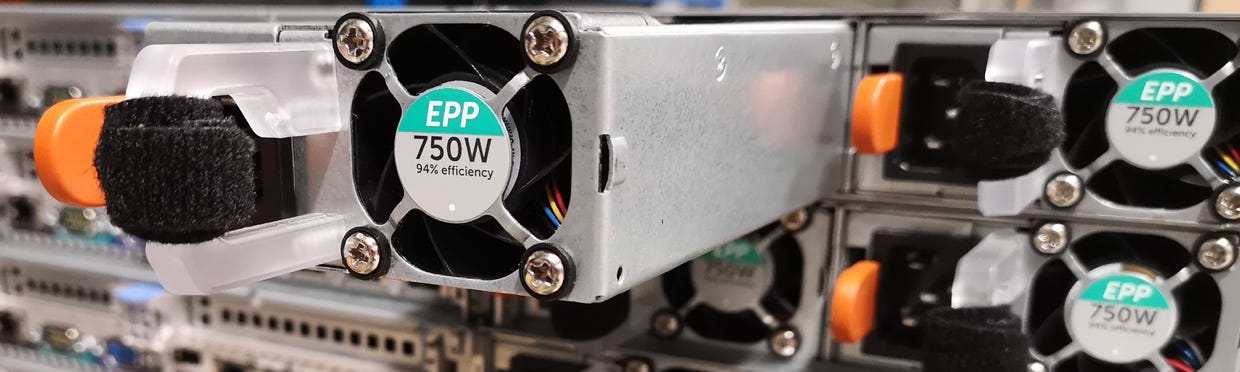

Резервируемые блоки питания — это не паранойя, а разумная предосторожность. Схема N+1 означает, что у вас есть один дополнительный блок питания сверх необходимого минимума. Если серверу нужно 800 Вт, вы ставите два блока по 800 Вт каждый. При нормальной работе они делят нагрузку пополам, каждый работает на 50% мощности (помните про максимальный КПД?). Если один выходит из строя, второй берет всю нагрузку на себя.

Горячая замена (hot-swap) позволяет менять неисправный блок без выключения сервера. Вытащил сгоревший модуль, вставил новый — сервер даже не заметил. Для критически важных систем это не роскошь, а необходимость.

Конфигурация N+N идет дальше — полное дублирование всей системы питания, включая разные вводы электричества. Дорого? Да. Но простой production-сервера может обойтись еще дороже.

Цифровое управление и новые технологии

Современные блоки питания — это уже не просто трансформаторы с выпрямителями. Цифровое управление позволяет адаптировать работу блока к текущей нагрузке в реальном времени. Процессор внутри БП анализирует потребление, температуру, напряжение и подстраивает параметры работы для максимальной эффективности.

PMBus (Power Management Bus) — протокол, позволяющий серверу общаться с блоком питания. Через него можно мониторить температуру, напряжения, токи, эффективность в реальном времени. Более того, можно получать предупреждения о потенциальных проблемах до того, как блок выйдет из строя.

GaN-технология — настоящий прорыв последних лет. Транзисторы на основе нитрида галлия вместо традиционного кремния позволяют:

• Увеличить частоту переключения (меньше размер компонентов)
• Снизить потери на переключение (выше КПД)
• Уменьшить нагрев (меньше требований к охлаждению)

GaN-блоки питания компактнее, холоднее и эффективнее кремниевых аналогов. Единственный минус — цена, но она быстро снижается по мере развития технологии.

Выбираем блок питания: практический подход

Первый шаг — честно оценить потребление вашего сервера. Не по паспортным данным компонентов, а по реальным измерениям или калькуляторам производителей. Типичные цифры:

• Энергоэффективный офисный сервер: 200-300 Вт
• Сервер баз данных среднего уровня: 400-600 Вт
• Высоконагруженный вычислительный сервер: 800-1200 Вт
• Сервер с GPU для AI/ML: 1500-2000 Вт и выше

Добавьте 20-30% запаса для пиковых нагрузок и будущих апгрейдов. Но не переборщите — помните про оптимальную нагрузку 50% для максимального КПД.

Второй шаг — определитесь с уровнем сертификации. Для серверов, работающих 24/7, минимум Gold, лучше Platinum. Да, Platinum дороже Gold примерно на 30%, но окупается за 1-2 года только на экономии электроэнергии.

Третий шаг — резервирование. Если простой сервера недопустим, только redundant конфигурация. Если сервер не критичный, можно обойтись одним качественным блоком с хорошей гарантией.

Эксплуатация и обслуживание

Блок питания — не та деталь, которую можно поставить и забыть. Пыль — главный враг эффективности. Забитые пылью радиаторы и вентиляторы снижают эффективность охлаждения, блок начинает перегреваться, КПД падает, потребление растет.

График обслуживания:

• Ежемесячно: проверка показателей через систему мониторинга
• Ежеквартально: визуальный осмотр, проверка вентиляторов
• Раз в полгода: чистка от пыли (чаще в пыльных помещениях)
• Ежегодно: полная диагностика, проверка конденсаторов

Следите за температурой. Каждые 10°C сверх нормы сокращают срок службы электролитических конденсаторов вдвое. Блок, рассчитанный на 7 лет работы при 40°C, проработает только 3.5 года при 50°C.

Тренды и будущее

Индустрия серверных блоков питания развивается в нескольких направлениях.

Стандартизация OCP (Open Compute Project) упрощает взаимозаменяемость блоков разных производителей. Больше конкуренции — ниже цены, выше качество.

48V DC распределение питания в дата-центрах — вместо преобразования 220V AC в 12V DC в каждом сервере, делается централизованное преобразование в 48V DC, а в серверах — только понижение до нужных напряжений. Меньше ступеней преобразования — выше общий КПД.

ИИ-оптимизация работы БП анализирует паттерны нагрузки и предсказывает будущее потребление, заранее подстраивая параметры работы. Звучит футуристично, но первые модели уже появляются на рынке.

Окупаемость и экономика

Давайте посчитаем на конкретном примере. Сервер потребляет 500 Вт, работает круглосуточно. Блок питания Bronze (КПД 88%) против Platinum (КПД 94%).

Bronze: 500 Вт / 0.88 = 568 Вт из розетки Platinum: 500 Вт / 0.94 = 532 Вт из розетки Разница: 36 Вт

За год: 36 Вт × 24 часа × 365 дней = 315 кВт⋅ч При цене 5 руб/кВт⋅ч: 1575 рублей экономии в год

Разница в цене между Bronze и Platinum блоками на 750 Вт — около 5000 рублей. Окупаемость — 3 года только на прямой экономии электричества. Но это без учета снижения расходов на охлаждение (меньше тепловыделение) и увеличения срока службы компонентов.

Выбор энергоэффективного блока питания — это инвестиция, которая начинает окупаться с первого дня работы. В эпоху, когда электроэнергия дорожает, а требования к экологичности растут, экономить на КПД блока питания — всё равно что экономить на фундаменте дома. Можно, но потом выйдет дороже.
