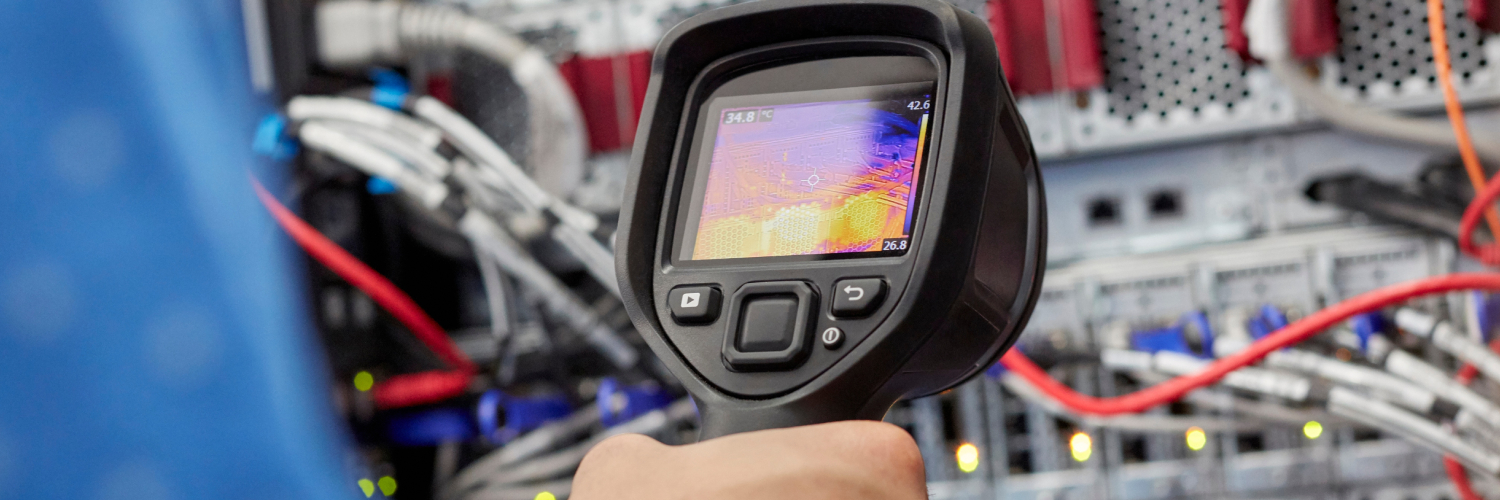

Тепловизор показывает температуру поверхностей, и в серверной он находит то, чего не видят обычные датчики: куда в действительности уходит горячий воздух, какая вилка или клемма греется сильнее соседних, где холодный коридор перемешивается с горячим. Это быстрый осмотр без остановки оборудования, на который уходит полчаса на стойку и щиток.
Важно сразу понимать предел метода. Тепловизор не смотрит сквозь металл и стекло: температуру процессора, памяти или дисков внутри закрытого сервера он не покажет, а покажет нагрев крышки и выдуваемого воздуха. Внутреннюю температуру сообщают датчики самого сервера через контроллер управления (BMC), и тепловизор их дополняет, а не заменяет. Какую температуру в серверной считать нормальной, разобрано в статье про температуру в серверной и нормы по ГОСТ.
Обходить серверную с камерой удобнее по маршруту: от воздуха к стойкам, от стоек к питанию. Абсолютная цифра на экране мало что говорит, поэтому тревогой считают отличие от соседнего однотипного элемента в тех же условиях.
| Где смотреть | Что считается тревогой | Что делать |
|---|---|---|
| Передние панели стоек, холодный коридор | Тёплые пятна снизу или сверху стойки, разная температура воздуха на входе соседних серверов | Искать рециркуляцию: пустые юниты без заглушек, щели вокруг стойки, кабели, перекрывающие поток |
| Задние панели, горячий коридор | Один сервер заметно горячее соседей с такой же нагрузкой | Сверить с датчиками BMC: скорость вентиляторов, температура на входе и выходе, пыль на решётках |
| Вилки и розетки, PDU, блоки питания | Одна вилка или разъём теплее остальных на той же линии | Проверить посадку разъёма и нагрузку на линию, заменить кабель или удлинитель |
| ИБП и батарейный отсек | Одна батарея или клемма теплее соседних | Подтянуть клеммы через сервис ИБП, проверить батарею тестом |
| Электрощит | Контакт, автомат или фаза теплее соседних при сопоставимой нагрузке | Только через электрика с допуском: щит не открывают сами |
| Кондиционер | Воздух на выходе почти не отличается от комнатного, неравномерный теплообменник | Фильтры, хладагент, обслуживание сплит-системы |

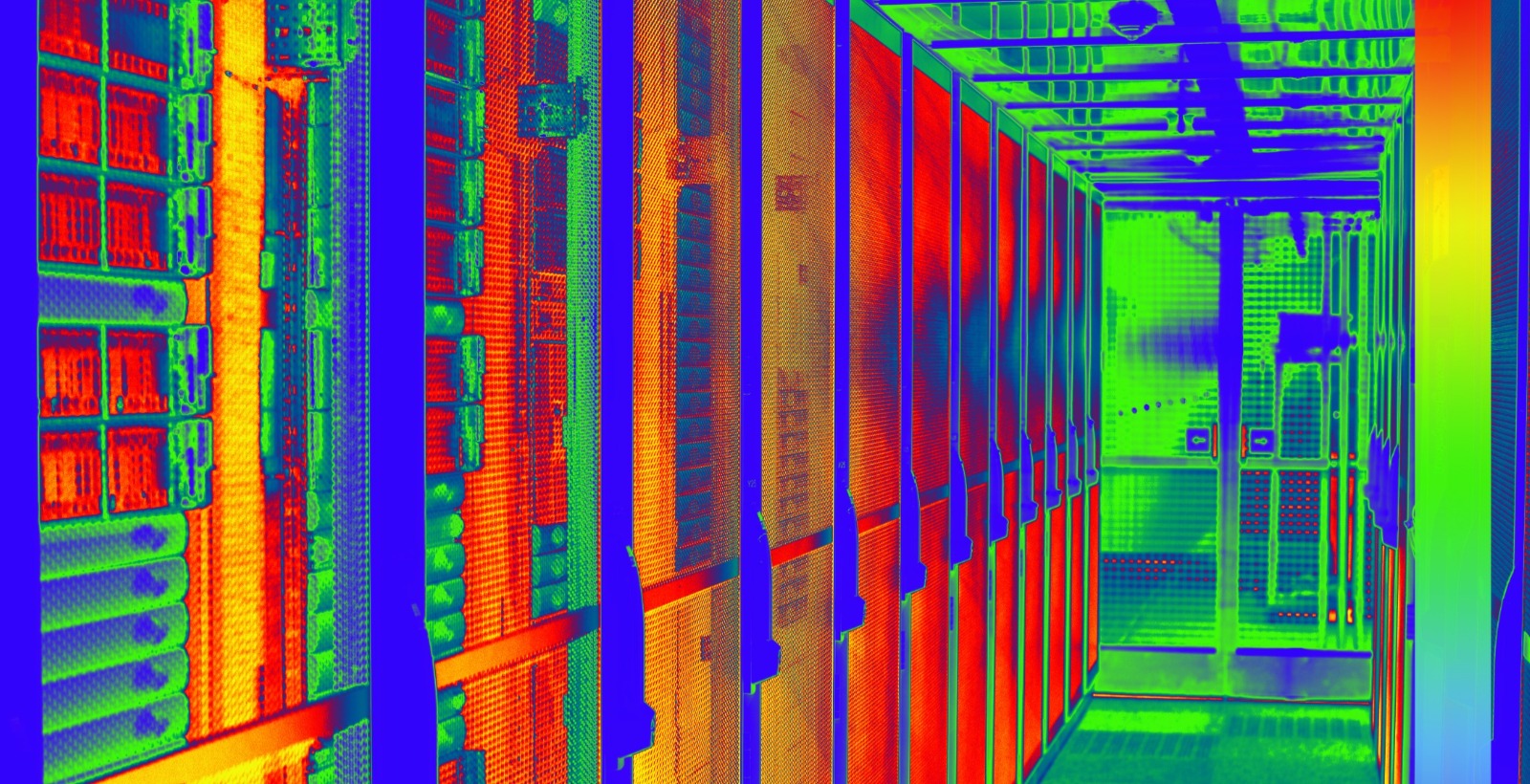

Сильнее всего тепловизор помогает с воздушными потоками. Датчик в одной точке показывает «23 градуса», а на картинке видно, что половина стойки дышит горячим воздухом из-за пустого юнита без заглушки. Как устроить потоки так, чтобы этого не было, рассказано в материалах про оптимизацию воздушных потоков в стойке и горячие и холодные коридоры.
Чего тепловизор не увидит: перегрев процессора из-за высохшей термопасты, состояние дисков и памяти внутри корпуса, износ подшипника вентилятора до того, как тот начнёт сбоить. Всё это видно в журналах и датчиках сервера, камера тут не поможет.
Электрощит открывает только электрик с допуском по электробезопасности. Перегретый контакт в щите опаснее перегретого сервера: это прямая дорога к пожару. Для электроустановок есть отдельная методика инфракрасной диагностики (РД 153-34.0-20.363-99), и обследование с протоколом выполняют электролаборатории.
Снимать стоит под обычной рабочей нагрузкой: ночью, когда серверы простаивают, проблемы с питанием и потоками просто не проявятся. Хорошо выбрать одно время, например середину рабочего дня, и повторять осмотр в тех же условиях, чтобы снимки можно было сравнивать.
Для серверной небольшой компании разумный ритм - раз в квартал и после любых изменений: поставили новый сервер, переставили стойку, поменяли кондиционер, добавили нагрузку на линию питания. Внеплановый осмотр нужен, если датчики начали показывать рост температуры, а причина неясна.
Снимки стоит сохранять с датой и подписью точки. Один снимок говорит мало, а серия показывает тренд: если разъём на PDU от квартала к кварталу становится теплее при той же нагрузке, это повод разобраться, не дожидаясь, пока он почернеет. Полезно знать и нормальную картину: выхлоп блоков питания и задние решётки нагруженных серверов всегда тёплые, и это не дефект.
Стекло непрозрачно для теплового излучения, с которым работают тепловизоры: через стеклянную дверь стойки камера покажет температуру самого стекла и отражения. Дверь придётся открыть, а снимать быстро, пока поток воздуха не перестроился. Перфорированные двери проблем не создают.
Материалы излучают тепло неодинаково. Матовый пластик и окрашенный металл камера измеряет почти точно, а блестящий металл (шины, клеммы, корпуса без покраски) отражает тепло окружающих предметов и может показывать то холоднее, то горячее реального. В камере выставляют коэффициент излучения материала, а на постоянные точки контроля удобно наклеить кусочек матовой изоленты или специальную метку: дальше все снимки этой точки будут сопоставимы.
Расстояние определяет детализацию. У недорогой камеры разрешение невысокое, и с трёх метров одна точка изображения покрывает пару сантиметров и больше: маленький разъём сольётся с фоном. Для разъёмов и клемм подходят на полметра-метр, для общей картины коридора отходят на несколько метров.
И наконец, отражения: сам оператор, лампы и окна отражаются в глянцевых поверхностях и дают ложные «горячие точки». Если пятно сдвигается вместе с камерой, это отражение.
Для осмотра серверной небольшой компании не нужен профессиональный тепловизор. Модуль для смартфона или начальная камера стоят десятки тысяч рублей, и их разрешения хватает, чтобы увидеть рециркуляцию воздуха и перегретую вилку. Профессиональные камеры с высоким разрешением, точной настройкой излучения и отчётами нужны тем, кто обследует много объектов или электроустановки по методике.
Обследование электрощита и вводных устройств с протоколом логичнее заказать электролаборатории: у неё есть и допуск, и методика, и право выдать заключение. Свой тепловизор всё равно полезен для регулярных быстрых обходов между такими обследованиями.
Окупаемость здесь считать в процентах бессмысленно. Тепловизор либо находит проблему до аварии, либо нет, и цена одной сгоревшей линии питания или перегретого сервера обычно выше цены камеры. Но пользу он приносит только при регулярных обходах, в шкафу от него толку нет.
Тепловизор - инструмент периодического осмотра. Непрерывный контроль в серверной ведут датчики: температура воздуха в стойках и коридорах, данные с датчиков самих серверов через BMC, состояние кондиционера и ИБП. Где ставить датчики и как их опрашивать, разобрано в статьях про датчики температуры в серверной и SNMP-мониторинг оборудования.
Связка работает так: мониторинг замечает, что на входе в стойку стало теплее, а тепловизор при следующем обходе показывает, откуда это взялось. Стационарные тепловизионные камеры с выводом данных в систему мониторинга существуют, но это решение для больших ЦОД, серверной на пару стоек оно не нужно.
Участки, которые заметно теплее окружения или однотипных соседних элементов. В серверной это чаще всего перегретые разъёмы питания, клеммы ИБП и зоны, где горячий воздух возвращается к входу серверов.
Нет. Стекло непрозрачно для теплового излучения, камера покажет температуру стекла и отражения. Дверь нужно открыть, через перфорированную снимать можно.
Нет, он видит только поверхность корпуса и выдуваемый воздух. Температуру процессора и других компонентов показывают датчики сервера через BMC (iDRAC, iLO, IPMI).
Для регулярных обходов небольшой серверной хватает модуля для смартфона или начальной камеры с возможностью задать коэффициент излучения. Профессиональная камера нужна для обследования электроустановок, и такую работу обычно отдают электролаборатории.
