Короткий ответ: стабилизатор выравнивает напряжение в сети, но при отключении света бесполезен - нагрузка выключится вместе с ним. Бесперебойник (ИБП) при пропаже сети питает нагрузку от батареи, а линейно-интерактивные и онлайн-модели ещё и выравнивают напряжение. Поэтому для компьютеров, серверов и сетевого оборудования выбирают ИБП. Стабилизатор нужен там, где напряжение постоянно занижено или скачет, а отключения не страшны: насосы, холодильники, кондиционеры, станки.
Ниже разберём, чем они отличаются, какие бывают, стабилизирует ли напряжение бесперебойник и можно ли включать ИБП через стабилизатор.
ИБП (источник бесперебойного питания, бесперебойник, UPS) - устройство с аккумуляторной батареей, которое продолжает питать подключённое оборудование, когда в сети пропало напряжение или оно вышло за допустимые пределы. Батареи хватает от нескольких минут до часа и больше, в зависимости от нагрузки и ёмкости. Для сервера главная задача ИБП - пережить короткие отключения и дать время корректно завершить работу при долгом. Подробнее о том, что такое UPS и как он работает, - в отдельной статье.
Стабилизатор напряжения - устройство, которое поддерживает на выходе напряжение, близкое к 220-230 В, когда в сети оно занижено или завышено. Батареи у него нет: работает он только пока в сети есть напряжение, и только в своём диапазоне - обычно примерно от 140 до 260 В, у отдельных моделей шире. Если напряжение уходит за этот диапазон или пропадает совсем, стабилизатор отключает нагрузку.
| Стабилизатор напряжения | ИБП (бесперебойник) | |
|---|---|---|
| Отключение света | Не защищает - нагрузка выключается | Питает от батареи минуты или часы |
| Пониженное или повышенное напряжение | Выравнивает в своём диапазоне | Резервный - уходит на батарею; линейно-интерактивный - выравнивает ступенями; онлайн - выравнивает полностью |
| Кратковременные скачки и помехи | Частично, зависит от типа | Фильтрует; онлайн-ИБП отсекает полностью |
| Мощность за те же деньги | Больше: можно взять на весь дом или цех | Меньше: платите за батареи и инвертор |
| Обслуживание | Почти не требует (у сервоприводных - износ щёток) | Замена батарей раз в 3-5 лет |
| Для чего | Техника, которой страшно низкое напряжение, но не страшно отключение | Компьютеры, серверы, сетевое оборудование, кассы, котлы с электроникой |
Коротко: стабилизатор отвечает за качество напряжения, ИБП - за то, чтобы питание не пропадало. Подменить друг друга полностью они не могут.
Выбор зависит от того, что подключаете и какая беда у вашей сети: отключения или плохое напряжение.
| Ситуация | Что брать |
|---|---|
| Компьютер дома или в офисе | Линейно-интерактивный ИБП. Если в блоке питания компьютера активный PFC (он есть в большинстве мощных блоков питания последних лет), лучше ИБП с чистой синусоидой |
| Сервер, СХД, сетевое оборудование | Линейно-интерактивный ИБП для небольшой серверной, онлайн-ИБП - для ответственной нагрузки и плохой сети |
| Газовый котёл с электроникой | ИБП с чистой синусоидой: стабилизатор не спасёт при отключении, а котёл без питания гаснет |
| Холодильник, насос, кондиционер, станок | Стабилизатор - если напряжение занижено или скачет; отключения эта техника переживает |
| Дача или посёлок, где вечером 170-180 В | Стабилизатор на весь дом, а для компьютера и котла - ещё и ИБП после него |
Для серверов вопрос «стабилизатор или ИБП» почти не стоит: сервер, который выключился без предупреждения, теряет незаписанные данные и рискует целостностью массива, а стабилизатор от этого не защищает. Зачем ИБП нужен именно в серверной и на что он влияет, разобрано в статье о том, зачем ИБП в серверной.
Стабилизатор защищает технику от долгих отклонений напряжения: вечерних просадок до 170-180 В в загруженных сетях, завышенного напряжения ночью, перекоса фаз. Электродвигатели при низком напряжении греются и сокращают ресурс, компрессоры холодильников и кондиционеров не запускаются, а блоки питания электроники работают на пределе.
Стабилизатор работает только в своём диапазоне. Если напряжение выходит за него, стабилизатор либо отключает нагрузку, либо перестаёт держать точность. Поскольку работает он круглосуточно, мощность выбирают с запасом, а ставят в проветриваемом месте.
По числу фаз стабилизаторы бывают однофазные и трёхфазные, а по устройству - нескольких типов. Различаются они точностью, скоростью реакции, шумом и ценой.
Старейший тип: напряжение выравнивается за счёт насыщения сердечника дросселя. Реагируют быстро и без разрыва питания, но гудят, тяжёлые, работают в узком диапазоне и искажают синусоиду на выходе. Сейчас встречаются редко.
Внутри автотрансформатор, по виткам которого электромотор двигает угольную щётку. Регулировка плавная и точная, но медленная: щётка не успевает за короткими скачками, они проходят на выход. Щётки изнашиваются, раз в несколько лет их меняют. Подходят для медленно меняющегося напряжения - например, вечерней просадки.
Обмотки автотрансформатора переключают электронные ключи - тиристоры или симисторы. Реагируют быстро, работают бесшумно, ресурс не зависит от числа переключений. Точность определяется числом ступеней. Стоят дороже релейных.
Обмотки переключают электромеханические реле. Это распространённый и недорогой тип для дома: быстрый, но с заметной точностью ступени (обычно в пределах 4-8%), щелчками при переключении и кратким разрывом питания на долю периода. Технику без чувствительной электроники такой стабилизатор устраивает.
Стабилизатор нужен, если напряжение в сети регулярно выходит за 200-240 В: длинные линии, конец фидера, посёлок с перегруженной подстанцией, старая проводка в здании. Понять это просто: измерить напряжение мультиметром в разное время суток или поставить реле напряжения с индикатором. Если отклонения редкие и небольшие, стабилизатор не нужен - блоки питания компьютеров и серверов работают в широком диапазоне входного напряжения.
ИБП решает задачи, которые стабилизатору не под силу:
Типов три, и по отношению к стабилизации они ведут себя по-разному:
Подробнее о схемах - в статье про резервные, линейно-интерактивные и онлайн-ИБП.
ИБП нужен всему, что нельзя выключать внезапно: серверам и СХД (незаписанные данные, повреждение массива и файловой системы, долгий запуск служб), рабочим компьютерам с открытыми документами, сетевому оборудованию и телефонии (иначе пропадает связь и интернет), кассам, системам видеонаблюдения, котлам с электроникой. Если оборудование просто перезагружается без последствий, а отключения редкие, ИБП не обязателен, но обычно окупается первой же сохранённой базой.
Зависит от типа ИБП:
Обратное невозможно: стабилизатор не заменит ИБП, потому что у него нет батареи. Но и ИБП не заменит стабилизатор для мощной техники: бесперебойник на насос или кондиционер будет стоить в разы дороже стабилизатора той же мощности.
Можно, и иногда нужно: если напряжение в сети часто опускается ниже диапазона AVR линейно-интерактивного ИБП, тот постоянно уходит на батарею и изнашивает её. Стабилизатор перед ИБП поднимает напряжение, и ИБП работает от сети. Порядок такой: сеть - стабилизатор - ИБП - нагрузка.
Подводных камней три:
Ставить стабилизатор после ИБП, на его выход, смысла нет: напряжение там уже выровнено самим ИБП (кроме резервного), а при работе от батареи стабилизатор будет только мешать.
Онлайн-ИБП состоит из выпрямителя с зарядным устройством, батареи, инвертора и обходной линии (байпаса). Что делает каждый узел и как устроен бесперебойник внутри, мы разбирали подробно. Нагрузку здесь всегда питает инвертор, а батарея подключена к нему постоянно. Поэтому при пропаже сети нет даже миллисекундного переключения: инвертор просто начинает брать энергию из батареи вместо выпрямителя. У резервных и линейно-интерактивных ИБП переход на батарею занимает несколько миллисекунд, которые большинство блоков питания переживает незаметно.
Онлайн-ИБП выбирают для важных серверов и СХД, для плохой сети с частыми просадками и помехами, для оборудования, чувствительного к форме напряжения, и для мощной нагрузки - от нескольких киловатт. Если ИБП неисправен или перегружен, он переводит нагрузку на байпас - напрямую на сеть, чтобы она не обесточилась. Мощные онлайн-ИБП бывают трёхфазными, о них - в статье про трёхфазный ИБП на 380 В.
У стабилизаторов - да, в разной степени. Сервоприводный не успевает за короткими скачками: щётке нужно время, чтобы доехать до нужного витка, поэтому быстрые изменения проходят на выход, а выравниваются только длительные. Релейный и симисторный реагируют быстрее, но ступенями: небольшие колебания внутри ступени проходят на выход как есть.
У ИБП зависит от типа. Резервный пропускает сеть напрямую, пока она в норме, - скачки внутри допустимого диапазона доходят до нагрузки, срезаются только импульсы встроенным фильтром. Линейно-интерактивный выравнивает ступенями, как стабилизатор. У онлайн-ИБП выходное напряжение от скачков на входе практически не зависит: его заново формирует инвертор.
Для ИБП и стабилизатора критерии во многом общие.
Здесь важнее всего КПД: стабилизатор и онлайн-ИБП работают круглосуточно, и потери превращаются в тепло и счёт за электричество. У онлайн-ИБП КПД ниже, чем у линейно-интерактивных, но многие модели умеют экономичный режим, когда сеть в норме. Отслужившие батареи сдают в переработку: свинцово-кислотные батареи ИБП относятся к опасным отходам, в мусор их выбрасывать нельзя.
Проверьте и вход, и выход. Небольшие ИБП бывают с привычными розетками Schuko и с компьютерными IEC C13; серверные ИБП почти всегда с C13 и C19 - к ним подключают серверы обычными кабелями питания C13-C14, а для бытовой вилки понадобится переходник. ИБП на несколько киловатт и стабилизаторы большой мощности подключают к клеммам, без вилки.
Мощность ИБП указывают в вольт-амперах (ВА) и ваттах (Вт). Ориентируйтесь на ватты: они меньше вольт-амперов, и именно их потребляет нагрузка. Посчитайте реальное потребление оборудования и добавьте 20-30% запаса - на рост нагрузки и старение батарей. Двукратный запас не нужен и только удорожает покупку. Для стабилизатора запас берут больше, если к нему подключены двигатели: пусковой ток насоса или компрессора в несколько раз выше рабочего. Как рассчитать мощность и время работы для сервера, разобрано в статье о том, как рассчитать мощность ИБП для сервера.
У ИБП гарантия на сам блок и на батареи часто разная: на батареи обычно короче. Батареи служат около 3-5 лет и меняются как расходник, поэтому стоит заранее узнать, сколько стоят и где берутся сменные. У стабилизатора проверьте, входят ли в гарантию реле или щётки сервопривода.
Линейно-интерактивный - да, ступенями и в своём диапазоне. Онлайн-ИБП - да, полностью. Резервный - нет: при отклонении напряжения он переходит на батарею.

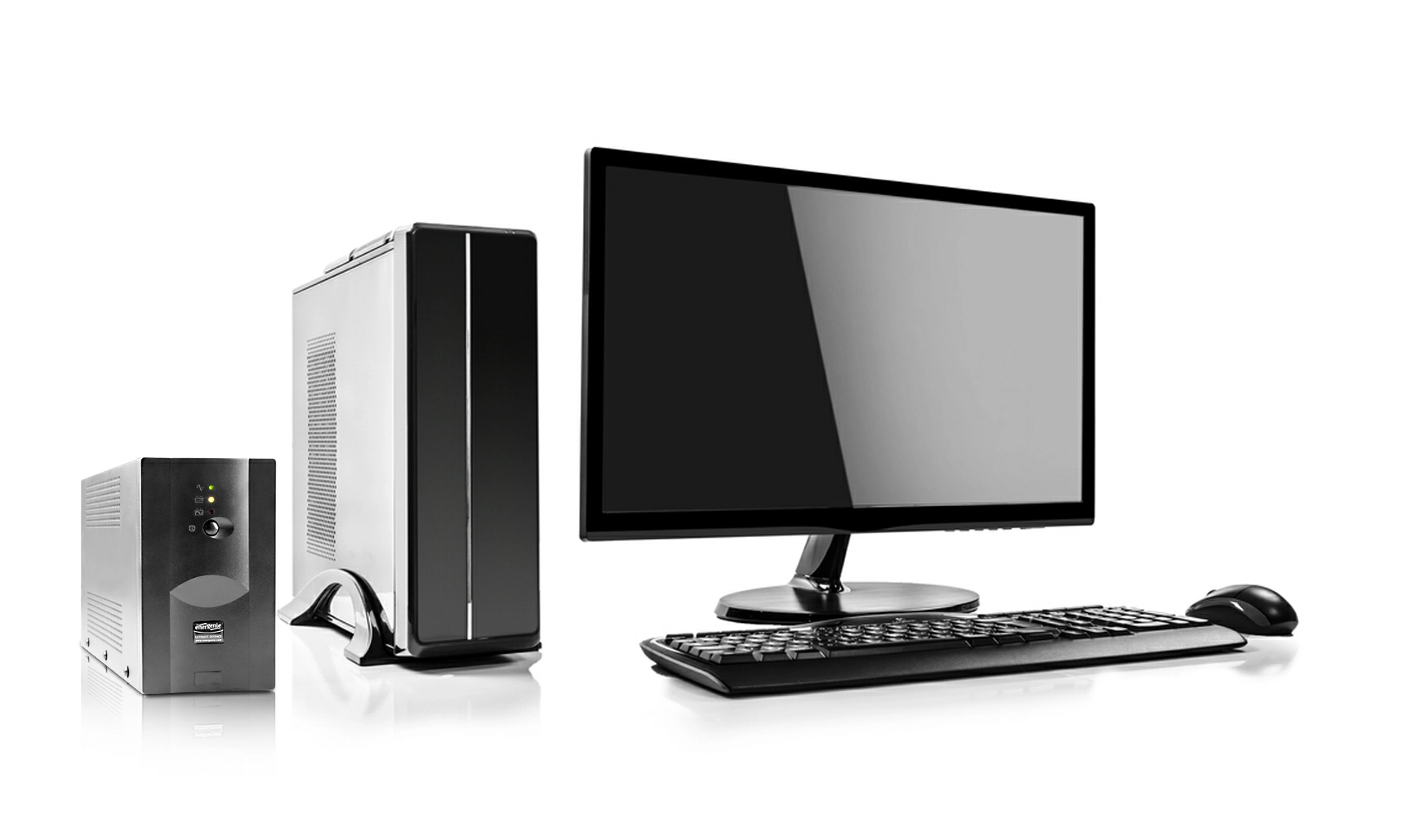

ИБП. Для компьютера страшнее всего внезапное отключение: несохранённые данные и риск для файловой системы. Подойдёт линейно-интерактивный ИБП, для компьютера с активным PFC в блоке питания - с чистой синусоидой. Стабилизатор для одного компьютера нужен, только если напряжение в сети постоянно сильно занижено.
Обычно нет. Он нужен, если напряжение часто выходит за диапазон ИБП и тот слишком часто работает от батареи. При онлайн-ИБП стабилизатор почти никогда не нужен.
Технически можно, но смысла нет: линейно-интерактивный и онлайн-ИБП и так выдают выровненное напряжение. Стабилизатор, если он нужен, ставят перед ИБП.
