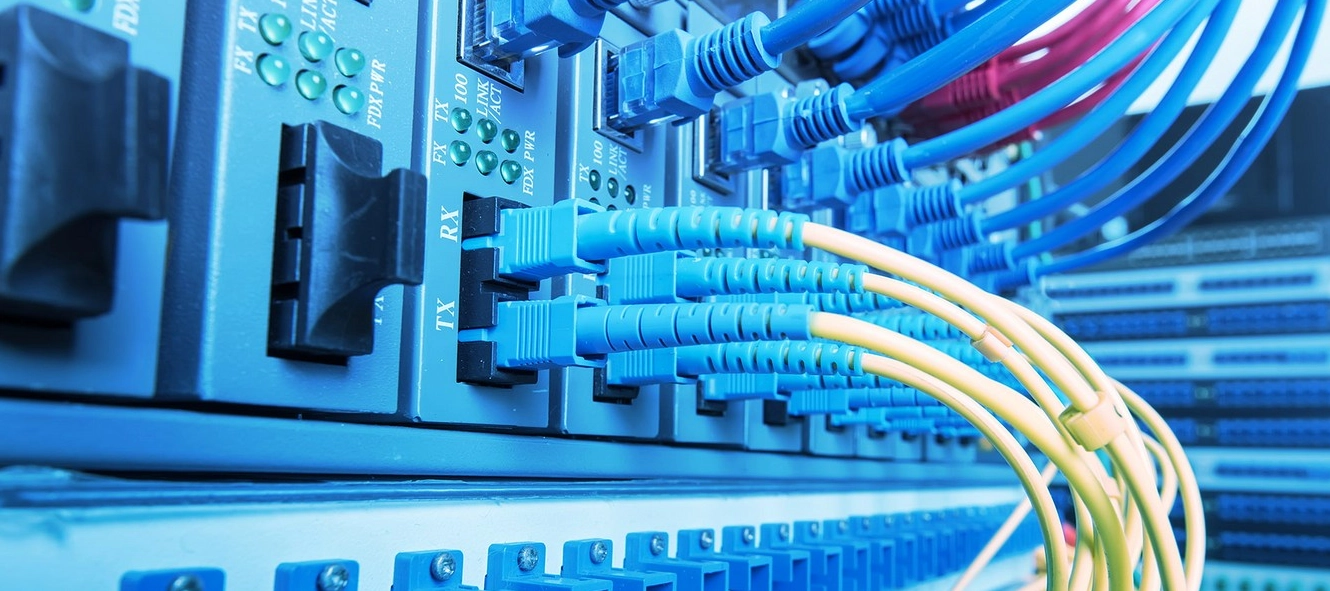

Оптический кабель передаёт данные светом по стеклянному волокну. Админу в нём важнее всего тип волокна. Одномодовое волокно (жёлтая оболочка) держит 10 Гбит/с на 10 км и дальше. Многомодовое (бирюзовая оболочка) рассчитано на сотни метров, но модули к нему дешевле. Для серверной и кроссовых в пределах здания обычно хватает многомода OM4, между зданиями нужен одномод OS2.
Быстрый выбор
Сервер и коммутатор в одной стойке, до 3-5 м - оптика не нужна, хватит медного DAC-кабеля.
Между стойками и этажами, до 100-400 м - многомод OM4 и модули SR.
Между зданиями, от 300 м до десятков километров - одномод OS2 и модули LR или ER.
Линия уже проложена - тип волокна задаёт она, смотрите маркировку на оболочке.
Оптическое волокно - это стеклянная нить из двух слоёв: сердцевины и оболочки с меньшим показателем преломления. Луч, который падает на границу слоёв под пологим углом, полностью отражается обратно в сердцевину и идёт по ней даже на изгибах. Это явление называют полным внутренним отражением.
Свет в стекле движется медленнее, чем в вакууме, - около 200 000 км/с, то есть примерно 5 мкс на километр. Внутри здания такую задержку не заметит ни одно приложение.
Само волокно тоньше волоса, поэтому вокруг него наращивают защиту:
| Слой | Материал | Зачем |
|---|---|---|
| Сердцевина | кварцевое стекло, 9 мкм у одномода, 50 или 62,5 мкм у многомода | ведёт свет |
| Оболочка | стекло, 125 мкм у всех типов | удерживает свет в сердцевине |
| Первичное покрытие | акрилат, около 250 мкм | защищает стекло от микротрещин и влаги |
| Буфер | плотное покрытие 900 мкм или свободная трубка-модуль с гидрофобным гелем | механическая защита, разгрузка волокна |
| Силовые элементы | арамидные нити, стеклопластиковый пруток | принимают растяжение при протяжке |
| Внешняя оболочка | ПВХ, безгалогенный LSZH, полиэтилен | защита от среды, пожарный класс |
Кабель для помещений делают с плотным буфером и негорючей оболочкой: он гибкий, его удобно разделывать и заводить в шкаф. Требования к оболочке зависят от того, где лежит трасса: что значат нг(А)-LS, HF и LSZH, разобрано в статье про пожарную маркировку оптического кабеля.
Внешний кабель собирают из свободных модулей с гелем, а оболочку делают из полиэтилена, который не боится ультрафиолета и воды. Для грунта и кабельной канализации берут бронированный кабель со стальной лентой или проволокой, для подвеса между зданиями - самонесущий с тросом. Полиэтиленовую оболочку внутри здания не прокладывают: она горит. Если трасса идёт из соседнего корпуса прямо в серверную, выручает универсальный кабель для внутренней и наружной прокладки или переход на внутренний кабель в оптическом кроссе на вводе.
Одномодовое и многомодовое волокно отличаются диаметром сердцевины, и остальные различия вытекают из этого.
В многомодовой сердцевине 50 мкм свет идёт множеством путей - мод. Лучи проходят разное расстояние и приходят к приёмнику в разное время, импульс расплывается. Это модовая дисперсия, она и ограничивает дальность сотнями метров.
В одномодовой сердцевине 9 мкм помещается только одна мода, модовой дисперсии нет, и сигнал проходит километры. Цена за это - источник света. Под многомод ставят дешёвые поверхностно-излучающие лазеры VCSEL на 850 нм. Под одномод - лазеры Фабри-Перо (FP) или лазеры с распределённой обратной связью (DFB) на 1310 и 1550 нм: у них узкий спектр, и стоят они дороже.
| Многомод (OM3, OM4) | Одномод (OS2) | |
|---|---|---|
| Сердцевина / оболочка | 50/125 мкм | 9/125 мкм |
| Длина волны | 850 нм | 1310 и 1550 нм |
| Источник света | VCSEL | лазер FP или DFB |
| 10 Гбит/с | до 300 м (OM3), до 400 м (OM4) | 10 км (LR), 40 км (ER) |
| 100 Гбит/с | 70 м (OM3), 100 м (OM4), восемь волокон через многоволоконный разъём MPO | 2 км (CWDM4), 10 км (LR4) по паре волокон |
| Цвет оболочки | бирюзовый | жёлтый |
| Цена модулей | ниже | выше, разрыв растёт со скоростью |
| Где обычно стоит | внутри здания, в серверной и ЦОД | между зданиями, на вводах провайдеров |
По цене за метр кабели почти не отличаются: OS2 часто не дороже OM4. Разница в бюджете линии набегает на модулях, и чем выше скорость, тем она заметнее.

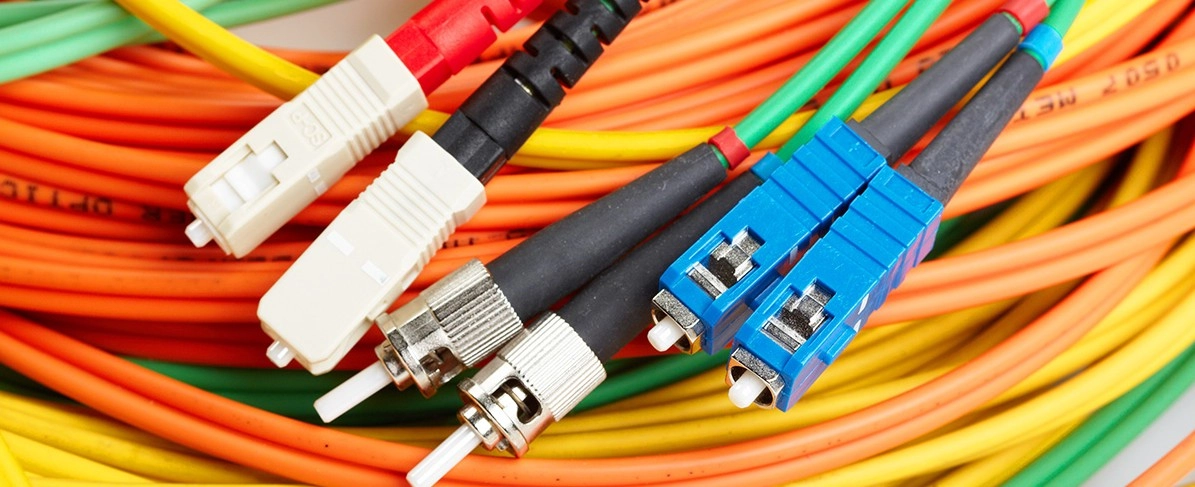

Если линию собирают сваркой и готовыми пигтейлами (отрезками волокна с заводским разъёмом), монтаж у обоих типов почти одинаковый: те же сварочные аппараты, те же разъёмы SC и LC, та же чистка торцов. Требовательнее одномод только при оконцовке разъёмов в поле без сварки: допуски на сведение сердцевин 9 мкм там жёстче.
Смешивать типы нельзя. Модуль под многомод на одномодовой линии не поднимет линк. Одномодовый модуль на коротком многомодовом отрезке иногда заводится, но работает с ошибками, и производители так делать не рекомендуют. Известное исключение - гигабитные модули 1000BASE-LX на старых линиях OM1 и OM2: их подключают через специальный патч-корд с модовым согласованием. Под каждый тип волокна нужен свой модуль - про одномодовые и многомодовые SFP мы писали отдельно.
Категория волокна напечатана на оболочке кабеля. По ней и считают, дотянется ли линк на нужной скорости. Дальности ниже - по стандартам IEEE 802.3 для модулей короткого действия (SR).
| Категория | Полоса на 850 нм, МГц·км | 1 Гбит/с (SX) | 10 Гбит/с (SR) | 25 Гбит/с (SR) | 40 Гбит/с (SR4) | 100 Гбит/с (SR4) |
|---|---|---|---|---|---|---|
| OM1, 62,5 мкм | 200 | 275 м | 33 м | - | - | - |
| OM2, 50 мкм | 500 | 550 м | 82 м | - | - | - |
| OM3, 50 мкм | 2 000 | 550 м* | 300 м | 70 м | 100 м | 70 м |
| OM4, 50 мкм | 4 700 | 550 м* | 400 м | 100 м | 150 м | 100 м |
| OM5, 50 мкм | 4 700 (и 2 470 на 953 нм) | 550 м* | 400 м | 100 м | 150 м | 100 м |
* Стандарт для 1000BASE-SX гарантирует 550 м, производители модулей для OM3 и OM4 часто заявляют больше. Сверяйтесь с паспортом конкретного модуля.
Из таблицы видна главная особенность многомода: с каждым новым поколением скорости дальность сокращается, с 300-400 м на 10G до 70-100 м на 25G и 100G. Но в 100 Гбит/с многомод не упирается: модули 400GBASE-SR8 работают по OM4 на 100 м, правда, им нужно уже 16 волокон.
Что брать сейчас:
Цвета оболочек и разъёмов по категориям, включая фиолетовый OM4 и лаймовый OM5, собраны в справочнике по цветовой кодировке оптоволоконных кабелей.
OS1 и OS2 - это одно и то же одномодовое волокно 9/125, разница в исполнении кабеля и затухании. OS1 рассчитан на прокладку внутри зданий, обычно это кабель с плотным буфером и затуханием по спецификации до 1 дБ/км. OS2 - кабель со свободными модулями и волокном с низким пиком поглощения воды (ITU-T G.652.D), его затухание до 0,4 дБ/км.
Сейчас почти всё одномодовое волокно выпускают по G.652.D, поэтому в продаже чаще встречается маркировка OS2. На линии внутри здания длиной в сотни метров разницу между OS1 и OS2 вы не заметите. На километрах OS2 оставляет запас в бюджете линии.
Для патч-кордов и тесных шкафов есть волокно, нечувствительное к изгибу, по стандарту G.657. У G.657.A1 допустимый радиус изгиба 10 мм, у G.657.A2 - 7,5 мм. С обычным G.652.D оно совместимо, его можно варить и стыковать без ограничений.
Тип волокна выбирают по расстоянию и по тому, на сколько лет закладывается линия. Типовые случаи для небольшой компании:
| Задача | Расстояние | Что прокладывать | Модули | Комментарий |
|---|---|---|---|---|
| Сервер - коммутатор в одной стойке | до 3-5 м | оптика не нужна | медный DAC-кабель | дешевле и проще любой оптики |
| Между стойками в серверной | 5-50 м | многомодовые патч-корды OM4 | SR на 10G или 25G | многомод выходит дешевле за счёт модулей |
| Серверная - кроссовые на этажах | до 300 м | OM4 или OS2 | SR или LR | если линия может перейти на 25G и выше, надёжнее одномод |
| Между корпусами на одной площадке | 300 м - 2 км | OS2, внешний кабель | LR, 10 км | многомод сюда уже не дотягивается |
| Удалённая площадка по своей линии | 10-80 км | OS2 | ER, ZR, модули WDM (несколько длин волн в одном волокне) | считать бюджет линии, затухание на сварках и разъёмах |
Внутри стойки оптика нужна редко: на коротких линках медный кабель прямого подключения (DAC) дешевле пары модулей с патч-кордом и не требует чистки разъёмов.
Спор «многомод или одномод» для линий внутри здания решается горизонтом планирования. Многомод выгоднее, когда линий много, они короткие и скорость в ближайшие годы известна: модули SR заметно дешевле. Одномод выгоднее, когда кабель тянут один раз на 10-15 лет в стенах и перекрытиях, и какая скорость понадобится потом, неизвестно. Дальность одномода от скорости почти не зависит, а у многомода с каждым поколением сокращается. На 100G выбор между многомодовым SR4 и одномодовым LR4 мы сравнили отдельно.
Для подключения оборудования к проложенной линии нужны оптические патч-корды того же типа волокна и с теми же разъёмами, что на кроссе. Одномодовый патч-корд, вставленный в многомодовую линию, срезает сигнал так же, как неправильный модуль.
Преимущества оптоволокна перед медным кабелем - дальность, нечувствительность к помехам и отсутствие электрической связи между зданиями. Витая пара выигрывает ценой подключения и питанием по PoE, да и монтировать её проще. Поэтому в офисе обычно живут обе: медь идёт до рабочих мест, камер и точек доступа, оптика связывает коммутаторы между этажами и корпусами.
| Критерий | Оптика | Витая пара Cat6 / Cat6a |
|---|---|---|
| Дальность на 10 Гбит/с | 300-400 м многомод, 10 км и дальше одномод | 100 м на Cat6a, 37-55 м на Cat6 |
| Электромагнитные помехи | не чувствительна | рядом с силовыми линиями нужен экранированный кабель |
| Связь между зданиями | нет электрической связи, нет уравнительных токов и наводок от грозы | нужна грозозащита, есть риск разности потенциалов земли |
| Питание устройств | нет | PoE для камер, точек доступа, телефонов |
| Цена порта | модуль и патч-корд | дешевле, порт RJ45 уже в коммутаторе |
| Нагрев на 10 Гбит/с | модуль SR потребляет около 1 Вт | порты 10GBASE-T потребляют больше и сильнее греются |
| Монтаж | сварка или готовые патч-корды, нужна чистка торцов | обжим на месте |
Развязку зданий при выборе часто упускают из виду. Медная линия между двумя корпусами с разными заземлениями собирает уравнительные токи и грозовые наводки, и сгоревшие порты коммутаторов после грозы - типичный итог. Оптика такой проблемы не знает в принципе, поэтому между зданиями её ставят даже там, где медь дотянулась бы по длине.
Большинство проблем с оптикой решается без замены оборудования. Симптомы и причины в порядке частоты:
| Симптом | Частая причина | Что делать |
|---|---|---|
| Линк есть, но растут ошибки CRC (битые кадры) и падает уровень сигнала | грязный торец разъёма | почистить торцы обеих сторон очистителем-«кликером», осмотреть микроскопом, только потом менять модуль |
| Линк не поднимается сразу после подключения | перепутаны приём и передача | поменять волокна местами в дуплексном разъёме, проверить полярность на кроссе |
| Линк не поднимается, модули исправны | многомодовый модуль на одномодовой линии или наоборот, либо на концах модули разного типа (SR с одной стороны, LR с другой) | сверить маркировку кабеля, патч-корда и модулей на обоих концах |
| Уровень сигнала упал после укладки в шкафу | изгиб меньше допустимого радиуса | расправить кабель; ориентир - 10 диаметров кабеля в покое и 20 при протяжке, точнее по паспорту |
| Высокое затухание на одном стыке | соединены разъёмы с полировкой APC и UPC | заменить патч-корд на нужный тип (почему полировка APC и UPC важна) |
| Света нет вообще | обрыв волокна | на коротких участках найти место визуальным дефектоскопом с красным лазером, на длинных - рефлектометром |
Уровень сигнала смотрят по цифровой диагностике модуля в интерфейсе коммутатора: там видны мощность передачи и приёма. Если принимаемая мощность у границы чувствительности модуля, линк будет работать с ошибками ещё до того, как упадёт совсем.
Не заглядывайте в торец включённого волокна или модуля
Излучение на 1310 и 1550 нм невидимо. Мощность обычных модулей невелика, но модули дальних линий и усилители опасны для глаз, и по виду их не отличить. Для проверки есть измеритель мощности и микроскоп с фильтром.
Нет. На стыке сердцевин 50 и 9 мкм в одном из направлений теряется большая часть света, и дуплексный линк обычно не заработает, а если заработает, то с ошибками. Линия от модуля до модуля должна быть одного типа.
OM4. Он дотягивает 10G до 400 м и 25G или 100G до 100 м, а разница в цене с OM3 небольшая. OM3 оставляют, если линия уже проложена и её длины хватает.
Исполнением и затуханием: OS1 - кабель для помещений с затуханием до 1 дБ/км, OS2 - волокно G.652.D с затуханием до 0,4 дБ/км для длинных и внешних линий. Внутри здания разницы почти нет.
По многомоду: 300 м на OM3 и 400 м на OM4. По одномоду с модулями LR - 10 км, с модулями ER - 40 км.
Так принято по стандарту TIA-598: жёлтый - одномод, оранжевый - старый многомод OM1 и OM2, бирюзовый - OM3 и OM4, лаймовый - OM5. Цвет подсказывает тип, но надёжнее читать маркировку на оболочке.
По теме: что такое кроссовая комната и зачем она нужна, если оптика расходится по этажам; как выбрать коммутатор для локальной сети с нужным числом SFP-портов.
