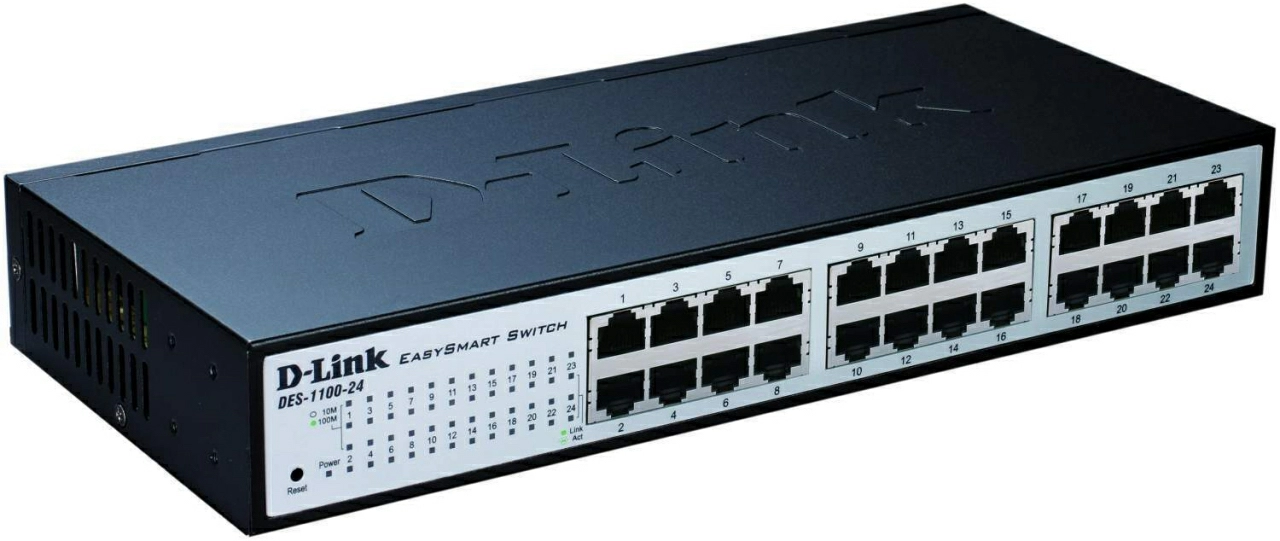

Сетевой коммутатор: что это такое

12 сентября 2023

Коммутатор используется для подключения нескольких компьютеров к одной информационной сети. Такой вариант помогает передавать сведения быстро между устройствами. Первоначально таблица принципа передачи сведений оказывается полностью пустая, ее заполнение производится по мере использования системы.

Принцип работы коммутатора

Так, например, с 1 компьютера производится направление сведений на 3. Так как в таблице отсутствуют сведения, передача информации осуществляется на все устройства, после чего маршрутизатор ждет подтверждение от определенного устройства, что именно оно – третий компьютер. О нем вносятся сведения в таблицу. И таким образом заполняется вся информация о подключенных устройствах.

Режимы коммутации

Основными режимами коммутации являются:

  • Cut-Through. Сквозной вариант, который предполагает мгновенную передачу пакетов без их хранения и проверки. Основное преимущество заключается в высокой скорости осуществления процесса.
  • Store and Forward. Этот вариант предполагает промежуточное хранение, а также проведение полноценного анализа для выявления потенциальных ошибок.
  • Fragment-Free. Гибридный вариант, который быстро передает данные, но при этом успевает их проанализировать и поместить на временное хранение.

Симметричная и асимметричная коммутация

Симметричная коммутация предполагает соединение между портами с равными показателями ширины полосы пропускания. Так, например, все порта будут иметь показатель пропуская в 10 Мб в секунду, при этого ни у одного порта не может быть иных показателей.

Ассиметричные варианты предполагают наличие различных показателей пропускания, чтобы можно было подключить оборудование в соответствии с запросами пользователями. Так, например, один порт может иметь показатель в 10 Мб в секунду, а второй в 100 Мб в секунду.

Буфер памяти

Он используется для временного хранения файлов до момента их передачи на последующее устройство. Буфер памяти может быть общим, то есть он будет хранить в себе файлы со всех портов одновременно, или же может быть отдельным для каждого порта. Оптимальный вариант выбирается на основании количества устройств и требований пользователя.

Возможности и разновидности коммутаторов

В зависимости от встроенных возможностей, коммутаторы разделяются на различные категории. Важно выбирать только те параметры, которые действительно нужны, чтобы не переплачивать. Итак, основными возможностями оборудования являются:

  • Flow Control. Используется во всех разновидностях, так как предполагает управление протоколом, что важно для корректной работы.
  • StormControl. Защита от широковещательного шторма. Шторм – это ситуация, при которой в сети возникает избыточное количество пакетов, вследствие чего появляются проблемы с работой.
  • JumboFrame. Применяется для увеличения размеров пакетов.
  • IGMPSnooping. Часто используется в телевидении для точечного распределения трафика.

Для чего он нужен?

Коммутатор используется для передачи информации и файлов с одного персонального компьютера на другой, включенный в сеть. На рынке можно найти различные варианты оборудования с тем или иным количеством портов, вследствие чего можно будет без проблем подключить нужное оборудование и не переживать о качестве передачи сведений.

Суть работы заключается в том, что с того или иного персонального компьютера осуществляется передача пакета на иное устройство, подключенное к сети и внесенное в таблицу передачи. Некоторые коммутаторы могут настраиваться, некоторые – уже имеют установленные настройки, которые нельзя изменить.

Отличие от маршрутизатора

Маршрутизатор имеет примерно тот же принцип работы, что и коммутатор. Главное отличие заключается в наличии у первого полноценной операционной системы, вследствие чего у маршрутизатора установлены более гибкие системы проведения настроек. Вследствие этого маршрутизатор позволяет раздавать определенные сетевые настройки всем подключенным компонентам без особых проблем.

Кроме того, маршрутизатор способен фильтровать трафик, а также допускает внесение корректировок в пропускную способность, работать с сетью глобального типа, то есть с интернетом. В таких ситуациях он используется в качестве шлюза между сетями, которым можно без особых сложностей управлять.

Разновидности

Коммутаторы бывают только двух основных разновидностей:

  1. Управляемые (перепрограммируемые). Такое оборудование может работать в нескольких разных режимах, а не только в том, который заложен от производителя. Можно внести корректировки или изменить принципы передачи информации, заполнения таблицы и так далее. Довольно часто именно такие варианты используются в компаниях, так как есть возможность настроить их под свои потребности.
  2. Неуправляемые. Такое оборудование работает только в одном определенном режиме, который был описан ранее в принципах работы. В таких вариантах имеются четкие ограничения в работе, которые не всегда подходят для крупных компаний.

Параметры

В зависимости от выбранного типа маршрутизатора будут установлены те или иные типы портов (для витых пар, оптоволоконных кабелей и так далее). Также можно встретить на рынке совмещенные коммутаторы, которые используются для подключения нескольких разных типов проводов.

Также коммутаторы могут иметь различные показатели скорости. Чаще всего используются модели, которые допускают скорость в 1000 Мб в секунду, при этом локальные преимущественно имеют показатель в 100 Мб в секунду. В том случае, если в организации используется оживленный трафик, то можно будет использовать порты, скорость которых от 1 Гб в секунду.

Режимы работы

Всего есть 2 основных режима, которые устанавливаются в коммутаторе:

  1. Полудуплекс. Предоставляет возможность осуществлять отправку пакетов в обе стороны – от устройства к устройству в неограниченном количестве раз, однако одновременно осуществлять процесс нельзя. Все действия осуществляется исключительно последовательно, в порядке очереди.
  2. Дуплекс. При наличии данного режима допускается одновременная передача сведений, без очереди и без какого бы то ни было отложения. Именно это преимущество делает данный режим более востребованным в крупных компаниях, где одновременно могут передаваться десятки файлов.

Область применения

Коммутаторы используются повсеместно, в том числе в домах и крупных компаниях. Оптимальный вариант подбирается на основании требований к количеству портов, скорости работы оборудования, установленных возможностей и так далее. Важно отметить, что при выборе лучшего варианта стоит обращать внимание на все характеристики, чтобы использование было простым и корректным в условиях количества подключенного оборудования, трафика и так далее.

На сегодняшний день можно найти самые разные варианты коммутаторов, в том числе и для крупной компании, в которой требуется подключение большого количества оборудования.

Отличие коммутатора (switch) от концентратора (hub)

Довольно часто коммутатор путают с концентратором. Концентратор представляет из себя нечто похожее, однако принцип работы значительно отличается. Так, после получения информации концентратор не осуществляет ее распределение и не перенаправляет их только на один персональный компьютер – сведения отправляются на все подключенные устройства, без исключений и возможности перенастройки.

В результате нельзя будет отправить какие-то файлы или информацию только на одно определенное устройство, что может быть не всегда удобно. Именно поэтому зачастую предпочтение отдается именно коммутаторам, а не концентраторам.

Как выбрать коммутатор

Выбирать оптимальный вариант оборудования стоит на основании скорости передачи данных, количества портов, предполагаемого способа осуществления установки, возможности внесения корректировок в работу и так далее.

Для каждого места установки оптимальный вариант оборудования подбирается индивидуально, вследствие чего необходимо анализировать предложения и сравнивать характеристики, чтобы выбранный вариант был практичным и удобным в использовании. Недостаток портов или низкая скорость могут негативно сказаться на продуктивности работы компании.

Базовая скорость передачи

Преимущественно входные порты имеют показатели по 1000 Мб в секунду, в то время как локальные порты достигают показателя в 100 Мб в секунду. Однако в том случае, если организация требует больших показателей – можно будет приобрести вариант, который будет иметь скорость в локальных портах до 1-2 Гб в секунду или же можно использовать оптоволоконные варианты, которые имеют еще более высокие показатели скорости.

Количество портов

На сегодняшний день на рынке представлены варианты коммутатора, которые имеют от 5 до 48 портов. В результате можно будет подобрать лучшее предложение не только на основании количества устройств, имеющихся на данный момент, но и с учетом возможного расширения сети в будущем.

Важно обращать внимание на факт того, что количество устройств может быть увеличено, чтобы в последующем не пришлось приобретать новый товар вследствие недостаточного количества портов в имеющемся. Не обязательно заполнять сразу все порты, часть из них может оставаться пустой и это никак не повлияет на работу.


Способ установки

Всего есть 3 основных варианта установки коммутатора в помещении:

  1. Настольный. Этот вариант предполагает установку компактной коробочки на столе, которая и будет выполнять роль коммутатора. Преимущественно такой вариант имеет небольшое количество портов.
  2. Настенные. Они также имеют сравнительно небольшие размеры, однако уже присутствуют специализированные пазы, которые используются для осуществления фиксации на поверхности стены.

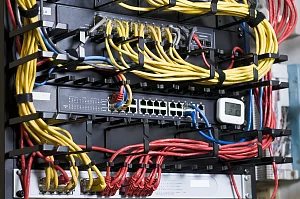

  3. Стоечные. К ним относятся самые продвинутые модели, которые преимущественно используются на предприятиях. Предполагается установка стандартной стойки размером в 19 дюймов.

Возможность управления

Первая категория – неуправляемые коммутаторы. Они предполагают выполнение тонких настроек, что является недостатком для крупных компаний. Они являются удобными для использования в домашних условиях или в небольших офисах за счет компактных размеров и невысокой стоимости.

Вторая разновидность управления – управляемые коммутаторы. Они предполагает возможность проведения гибкой настройки, а также наличие специализированного интерфейса, которые позволяет вносить корректировки в настройки работы. Такие варианты используются в крупных компаниях, а также используются в разветвленных сетях.

Наличие функции энергосбережения

Такое оборудование становится все более востребованным на рынке, так как оно позволяет сохранять часть энергии при использовании. Это не только предполагает получение меньших счетов за расход электроэнергии, но и помогает беречь экологию, что имеет большое значение в эру сохранения окружающей среды.

Современные интеллектуальные модели отслеживают подключенные устройства, выявляют порты, которые являются неактивными, а также контролирует переход в спящий режим. Производители говорят о том, что такие коммутаторы позволяют сэкономить до 80% энергии.

Поддержка стекирования

Подобные варианты коммутаторов требуется использовать в том случае, если требуется осуществить создания единого коммутатора, который будет иметь большее количество портов, чем 48, для создания большой логически работающей системы. Важно отметить, что разветвленные сети должны создаваться исключительно профессионалами, чтобы они работали корректно и не наблюдалось ошибок при высокой загруженности файлов.
