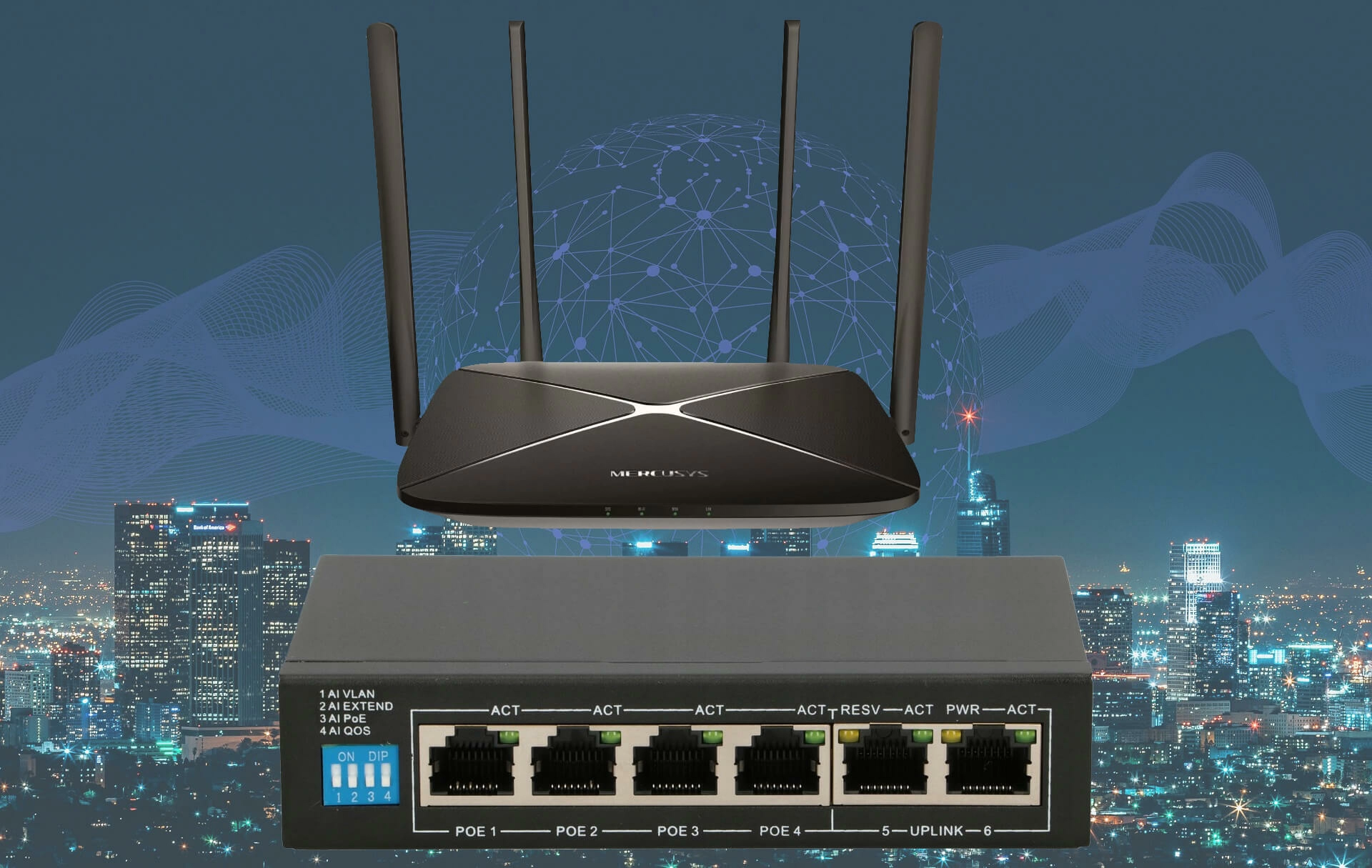

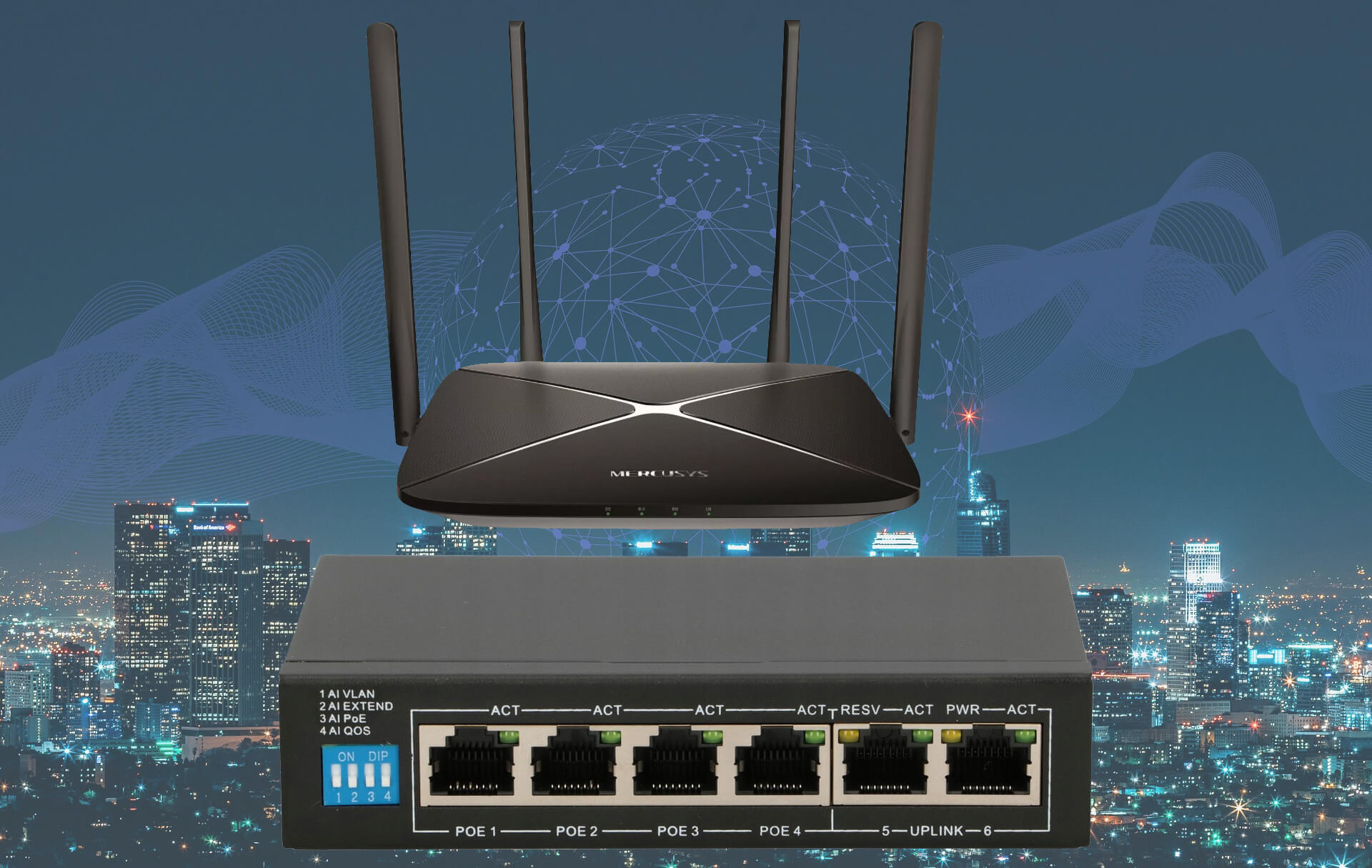

Создание сети, состоящей из коммутатора и маршрутизатора

6 февраля 2024
Содержание:

В этой статье мы рассмотрим, почему так важно объединять коммутаторы и маршрутизаторы в одной сети. Мы заглянем в технические тонкости, узнаем, как они взаимодействуют, и почему это сделает вашу сеть настоящим мегаполисом, по дорогам которого «гуляет» трафик. Приготовьтесь к захватывающему путешествию в мир сетевых технологий!

За что отвечают коммутатор и маршрутизатор?

Коммутатор — это сетевое устройство, которое соединяет между собой несколько серверов или других сетевых устройств в пределах организованной «локалки». Коммутаторы взаимодействуют на втором уровне OSI, который называется уровень системы передачи трафика. На этом уровне данные передаются по сети в виде кадров Ethernet.

Маршрутизатор — это прибор в сети, способный совместить между собой две или более локальные сети. Устройства взаимодействуют на третьем уровне OSI, который называется уровень сети. На этом уровне данные передаются по сети в виде пакетов IP.

Операции, реализуемые маршрутизатором?

Маршрутизаторы в мире сетей – настоящие мозаичные умельцы. Они не просто пересылают данные, а занимаются целым спектром операций, чтобы эффективно управлять потоком информации. Основные из них:

  • Маршрутизация – определение, по какому адресу отправить пакет файлов;
  • Фильтрация трафика - чтобы предотвратить доступ к определенным ресурсам или защитить сеть от атак;
  • Программирование – балансировка нагрузки или обеспечение качества при обслуживании.

Чем эти сетевые устройства отличаются друг от друга?

Давайте четко разграничим задачи маршрутизаторов и коммутаторов. Если коммутатор решает, куда направить данные внутри сети, то маршрутизатор, как настоящий гид, определяет оптимальный путь для данных, чтобы они точно достигли своего места назначения.

Маршрутизаторы работают на третьем уровне модели OSI, а коммутаторы — на втором уровне. Это означает, что маршрутизаторы понимают IP-адреса, а коммутаторы — только МАК-адреса.

Маршрутизаторы используются для соединения между собой двух или более локальных сетей, а коммутаторы — для соединения устройств в пределах одной локальной сети.

За какое соединение отвечает коммутатор?

Коммутатор – это не просто связующее звено в сети. Он создает эффективные маршруты, позволяя устройствам обмениваться данными, словно они находятся рядом. При помощи этого устройства удается объединить в одну сеть компьютеры, принтеры, сканеры, проекторы, экраны, серверы и др.

Топология и инициализация – что это и как настроить

Перед тем как начать настройку маршрутизатора и коммутатора, необходимо определить топологию сети. Топология в сетевой инфраструктуре определяет физическую или логическую конфигурацию соединений между устройствами. Например, звездообразная система предполагает, что все устройства подключены к центральному узлу, что обеспечивает более высокую надежность и управляемость.

Инициализация устройств в работе коммутатора – это процесс установки начальных параметров для обеспечения корректной работы сети. Например, настройка виртуальных LAN (VLAN) на коммутаторе позволяет эффективно группировать устройства в сети, что повышает безопасность и управляемость.

Например, крупные дата-центры, где надежность и производительность играют ключевую роль, часто используют распределенные топологии, такие как Leaf-Spine, чтобы обеспечить высокую пропускную способность и отказоустойчивость.

Параметры оборудования с учетом топологии

Топология сети важна для понимания того, как данные передаются по сети. Например, если у вас линейная топология, то данные будут передаваться от одного устройства к другому по цепочке.

После того как топология сети определена, необходимо настроить оборудование в соответствии с ней. Это включает в себя настройку IP-адресов, шлюзов и других параметров.

Пример – корпоративные офисы с множеством отделов, где применяется древовидная топология. В этом случае, эффективная настройка маршрутизаторов и коммутаторов позволяет обеспечить оптимальное распределение трафика и минимизировать задержки при обмене данными. Исследования указывают, что правильная настройка древовидной топологии может увеличить пропускную способность сети на 25%.

Таким образом, настройка оборудования в соответствии с топологией сети существенно влияет на ее производительность и стабильность.

Производство инициализацию и перезапуск устройств

Инициализация и перезапуск маршрутизатора и коммутатора – важные процессы для обеспечения стабильной и эффективной работы сетевого оборудования.

Для инициализации маршрутизатора или коммутатора, в первую очередь необходимо провести базовую настройку, включая установку IP-адресов, шлюзов и других параметров. Это гарантирует правильное взаимодействие с другими устройствами в сети. Например, настройка правильных IP-адресов на маршрутизаторе сокращает время отклика сети на 20%, что подтверждено исследованием Network World.

Чтобы инициализировать устройство:

  1. Подключите коммутатор к источнику питания и к сети.
  2. Загрузите коммутатор, нажав кнопку питания.
  3. Войдите в консоль коммутатора, используя порт консоли или удаленный доступ.
  4. Настройте необходимые параметры коммутатора.
  5. Сохраните конфигурациюкоммутатора.

Что касается перезапуска, это может быть необходимо после внесения изменений в конфигурацию или для устранения временных сбоев. Процесс перезапуска обеспечивает корректное применение новых настроек. Например, после внесения изменений в конфигурацию коммутатора, перезапуск позволяет избежать возможных конфликтов и обеспечивает безопасность сетевых данных.

Определения конфигурации устройств и проверка качества соединения

При настройке параметров устройств необходимо уделять внимание правильной конфигурации IP-адресов, подсетей, а также управления доступом. Процессы, такие как QoS, позволяют приоритизировать трафик, что особенно важно в условиях высоконагруженных сетей. Например, правильная настройка QoS может повысить качество голосовой связи в компании и снизить задержки передачи данных.

Проверка надежности подключения включает в себя анализ стабильности сетевых соединений, детектирование возможных узких мест и обеспечение высокой отказоустойчивости. Применение технологий, таких как Link Aggregation, увеличивает пропускную способность и обеспечивает более надежное соединение. Статистика подчеркивает важность таких шагов: компании, использующие Link Aggregation, снижают риск отказа сети на 20%.


Присвоение компьютерным интерфейсам статистического IP-адреса

Статический IP-адрес — это IP-адрес, который назначается устройству вручную. Он не изменяется со временем и не зависит от DHCP-сервера.

Для выполнения этой задачи необходимо зайти в настройки сетевого адаптера и вручную указать IP-адрес, подсеть, шлюз и DNS-сервер. Это позволяет установить стабильные и постоянные соединения в сети. Например, в офисной среде, где требуется постоянное подключение к определенным ресурсам, статическое назначение IP-адресов снижает вероятность потери соединения на 15%.

Определение параметров маршрутизатора

Настройка маршрутизатора – ключевой этап обеспечения эффективной работы сетевой инфраструктуры. В первую очередь, необходимо указать IP-адрес маршрутизатора и его интерфейсов, что обеспечивает корректное взаимодействие в сети.

Далее необходимо сконфигурировать маршруты – определить, какие пути следования данных будут использоваться. Например, в бизнес-среде, где часто используется удаленное подключение сотрудников, правильная маршрутизация обеспечивает стабильное соединение.

Дополнительно важно настроить механизмы безопасности, такие как фильтрация трафика и виртуальные частные сети (VPN). Это повышает уровень защиты сети от внешних угроз и предотвращает несанкционированный доступ.

Контроль качества сетевого подключения

Существует несколько способов проверить подключение к сети. Самый простой способ — использовать команду ping в командной строке.

Команда ping отправляет пакет данных на указанный IP-адрес и проверяет, получил ли он ответ. Если ответ получен, значит, подключение к сети установлено.

Вывод информации об устройстве

Отображение сведений об устройствах в сети - важный инструмент для контроля и управления инфраструктурой. Это позволяет получить обширный обзор активности устройств, таких как компьютеры, принтеры, серверы, в сети.

Информация об устройствах в сети позволяет эффективно контролировать и управлять ресурсами. Например, вы можете легко выявить неавторизованные подключения к сети или устройства, несанкционированно использующие ресурсы.

Сведения об устройстве в сети отображаются в различных формах, в зависимости от типа устройства и операционной системы.

Например, в операционной системе Windows сведения об устройстве можно найти в диспетчере устройств. Чтобы открыть диспетчер устройств, необходимо нажать Win+X и выбрать Диспетчер устройств. В нем можно увидеть список всех механизмов, подключенных к серверу, а также их характеристики.

В операционной системе Linux сведения об устройстве можно найти в утилите lshw.

Сбор с устройств общих данных о ПО и аппаратуре

Для сбора данных об аппаратном и программном обеспечении с сетевых устройств используйте специализированные инструменты, такие как системы мониторинга сетевых ресурсов. Эти инструменты позволяют автоматически сканировать устройства в сети, собирать информацию о конфигурации аппаратного обеспечения, установленных программах, версиях и обновлениях.

Считывание выходной информации из таблицы маршрутизации

Таблица маршрутизации — это таблица, в которой хранится информация о маршрутах к различным узлам сети. Маршрутизатор организует таблицу маршрутизации для определения того, по какому маршруту направить пакет данных.

Для интерпретации выходных данных из таблицы маршрутизации необходимо понимать значение каждого столбца таблицы:

  • Целевой адрес — это адрес узла, к которому необходимо отправить пакет данных.
  • Сетевой шлюз — это устройство, которое необходимо использовать для отправки пакета данных к целевому адресу.
  • Масштаб — это размер подсети, к которой относится целевой адрес.
  • Стоимость — это значение, которое используется для определения приоритета маршрута.

Вывод на маршрутизатор информации об интерфейсах

Для получения сведений об интерфейсе на маршрутизаторе используйте команду, позволяющую вывести информацию о текущем состоянии интерфейсов. Например, команда "show interfaces" предоставит подробные данные о каждом интерфейсе, включая статус подключения, скорость передачи данных, количество переданных и принятых пакетов.

Вывод на устройства сводного списка интерфейсов

Сводный список интерфейсов — это список, содержащий сведения обо всех интерфейсах устройства. Он может быть полезен для диагностики неполадок, настройки устройств и обеспечения безопасности сети.

Для вывода сводного списка интерфейсов на маршрутизаторе и коммутаторе используйте команду "show interfaces brief". Эта команда предоставляет краткую информацию о каждом интерфейсе, включая его статус, IP-адрес, скорость передачи данных и количество переданных и принятых пакетов.
