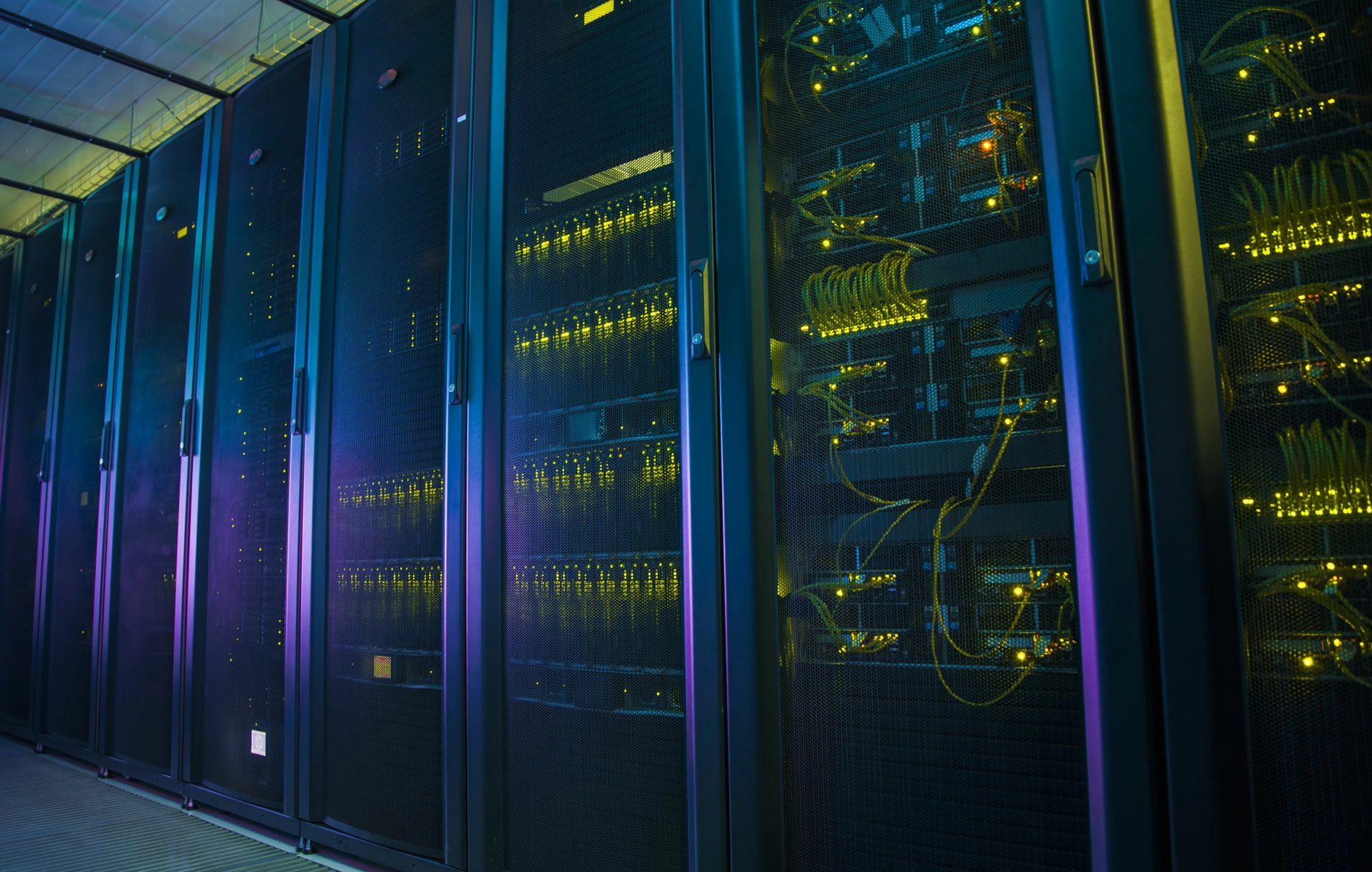

Стандарт качества серверного зала

Помещение серверной описывает международный стандарт ANSI/TIA-569. Действующая редакция - TIA-569-E, опубликована в мае 2019 года; в июне 2022 к ней вышел аддендум TIA-569-E-1, который переписал требования к температуре и влажности. Редакция 569-F сейчас в разработке. Если речь про полноценный ЦОД, а не про комнату с парой стоек, работает другой документ - TIA-942, и он ссылается на 569. В России действуют свои документы: ГОСТ Р 58811-2020 и ГОСТ Р 58812-2020.

Ниже - что именно требует стандарт, какая редакция актуальна и что из этого имеет смысл для серверной небольшой компании.

Какая редакция TIA-569 действует сейчас

Это самый частый вопрос по стандарту, и ответ на него меняется примерно раз в четыре года. Полное название документа - Telecommunications Pathways and Spaces, то есть «трассы и помещения для телекоммуникаций»: он про то, где прокладывать кабель и в каких помещениях размещать оборудование.

Практический вывод: если вам попался документ с литерой B, C или D - он отменён. Ссылаться в проекте нужно на 569-E вместе с аддендумом E-1. Обратите внимание, что старые редакции выходили под маркой EIA/TIA, а нынешние - под ANSI/TIA: организация EIA прекратила существование, и это иногда сбивает с толку при поиске.

Что изменил аддендум TIA-569-E-1

Аддендум вышел в июне 2022 года и касается одного, но важного раздела - микроклимата. Требования привели в соответствие с ASHRAE Thermal Guidelines for Data Processing Environments пятого издания.

Три изменения, которые стоит знать:

• пересмотрена верхняя граница относительной влажности для классов A1-A4, причём новый предел установили по результатам испытаний на коррозию меди и серебра, а не расчётно;
• добавлен новый класс H1 - под высокоплотное охлаждение, когда на стойку приходится нагрузка, немыслимая для обычной серверной;
• обновлены ссылки на смежные документы.

Если вы держите в голове цифры вроде «18-24 градуса и влажность 30-50 процентов» - это старые редакции. Актуальный ориентир по ASHRAE - 18-27 °C в рекомендованном диапазоне, а влажность там задают через точку росы, а не одними процентами.

Что стандарт требует от помещения

Размещение. Серверную нельзя ставить рядом с источниками электромагнитных помех - трансформаторными, силовыми щитами, машинными отделениями лифтов, крупными двигателями. Просторная и давно пустующая комната у трансформаторной по стандарту не подойдёт, и это выясняется обычно после ремонта.

Высота потолка - от 2440 мм (8 футов). Нужна не для красоты: над стойкой должны пройти лотки, организованная кабельная разводка и, если она есть, система пожаротушения.

Электрика. Розетки общего назначения размещают по периметру помещения, питание серверного оборудования выводят на отдельную группу, всё заземляется. Если зданию 10-15 лет и историю проводки никто не помнит - её меняют до, а не после установки стоек.

Нагрузка на пол. Здесь в русскоязычных пересказах стандарта царит путаница, и её стоит разобрать отдельно.

Точную величину под свой проект берите из действующей редакции стандарта или у проектировщика: полный текст TIA-569-E платный, а вторичные пересказы расходятся между собой - в том числе поэтому цифра 12 кПа и разошлась по статьям про серверные комнаты.

Про площадь помещения жёсткого числа стандарт не даёт: размер считают от обслуживаемой площади здания и состава оборудования, плюс запас под расширение. Практические ориентиры для небольшой компании мы собрали отдельно - в разборе требований к серверному помещению на практике.

Микроклимат: температура и влажность

Рекомендованный диапазон по ASHRAE, на который теперь опирается TIA-569-E-1, - 18-27 °C. Нижняя граница нужна не меньше верхней: переохлаждённая серверная это перерасход на кондиционировании и риск конденсата.

Влажность - параметр, который недооценивают. Слишком высокая даёт конденсат и коррозию контактов, слишком низкая - статическое электричество, от которого страдает электроника. Именно поэтому в аддендуме 2022 года верхнюю границу пересматривали через испытания на коррозию: чистого процента влажности мало, значение имеет ещё и состав воздуха.

Отдельно про запас: охлаждение планируют под ту загрузку, которая будет через два-три года, а не под сегодняшнюю стойку. Как считают тепловыделение и подбирают кондиционирование, разбираем в материале про расчёт охлаждения серверной, а нормы и контроль температуры - в статье про нормы температуры в серверной.

Освещение

Уровень освещённости стандарт задаёт исходя из того, что инженеру придётся читать маркировку на кабеле и портах в холодном коридоре между стойками. Светильники располагают над проходами, а не над стойками, чтобы свет падал на лицевые панели.

TIA-569 или TIA-942: какой стандарт вам нужен

Эти два документа регулярно путают, хотя область у них разная.

Уровни в TIA-942 идут от Rated-1 (одиночные компоненты, один путь подачи, минимум защиты) через Rated-2 (резервные компоненты, но по-прежнему один путь) и Rated-3 (резервные компоненты и несколько независимых путей, обслуживание без остановки) до Rated-4 (отказоустойчивость, изолированные независимые системы).

Здесь есть терминологическая ловушка. Привычное слово «Tier» принадлежит институту Uptime Institute - это их система классификации и их сертификация. В TIA-942 уровни называются Rated 1-4 именно поэтому. Формулировка «наш ЦОД Tier III по TIA-942» некорректна: либо Tier по Uptime, либо Rated по TIA. Подробнее про инженерную начинку таких объектов - в материале про инженерную инфраструктуру ЦОД.

Российские стандарты: ГОСТ Р 58811 и 58812

Отдельного ГОСТа именно на серверную комнату нет, и запросы вроде «требования к серверной по ГОСТ» упираются в это. Зато с 1 августа 2020 года действуют два национальных стандарта по центрам обработки данных:

• ГОСТ Р 58811-2020 «Центры обработки данных. Инженерная инфраструктура. Стадии создания» - регламентирует этапы создания инженерной инфраструктуры и состав работ на каждом из них;
• ГОСТ Р 58812-2020 «Центры обработки данных. Инженерная инфраструктура. Операционная модель эксплуатации. Спецификация» - про организацию эксплуатации.

Оба разработаны Ассоциацией участников отрасли ЦОД и техническим комитетом ТК 120, утверждены Росстандартом в феврале 2020 года.

Для серверной небольшой компании эти документы избыточны, но полезны как ориентир по составу работ: там разложено, что и в каком порядке проектируется. Смежный практический вопрос - к какой категории относится ваше помещение по пожарным и электротехническим требованиям; про это у нас есть разбор категорирования серверной.

Что из стандарта реально нужно серверной на две-пять стоек

Честно: TIA-569 писали не под комнату с двумя стойками в офисе на 40 человек. Часть требований для такого масштаба избыточна, и попытка выполнить их все превращается в проект стоимостью с сам сервер.

Что работает всегда, независимо от размера:

• Размещение. Подальше от воды, электрощитовой и внешних стен с солнечной стороной. Ошибку здесь потом не исправить.
• Электрика на отдельной группе с заземлением. Дешевле сделать сразу, чем искать причину странных перезагрузок.
• Температура и влажность в контролируемом диапазоне. Не ради сертификата, а потому что перегрев сокращает жизнь дискам и блокам питания.
• Запас по месту и питанию. Стойка, купленная впритык, через год оказывается заполнена.

Что для небольшой серверной обычно избыточно: фальшпол с расчётной нагрузкой машинного зала, резервирование по схеме Rated-3, отдельный ввод электропитания. Это инфраструктура другого масштаба, и закладывать её «на всякий случай» - потратить бюджет там, где он не нужен.

Разумная стратегия - выполнить базовые требования по размещению, питанию и климату, а деньги вложить в то, что реально снижает риск простоя: нормальный ИБП, мониторинг температуры и рабочий бэкап.

Частые вопросы

TIA-569-C ещё актуален?
Нет. Редакция C от 2012 года отменена, как и D от 2015-го. Действует TIA-569-E от мая 2019 года вместе с аддендумом E-1 от июня 2022-го.

Чем TIA-569 отличается от TIA-942?
TIA-569 описывает кабельные трассы и помещения в обычном здании, включая серверную комнату. TIA-942 описывает центр обработки данных целиком и добавляет уровни надёжности Rated 1-4. TIA-942 при этом ссылается на TIA-569.

Какая температура должна быть в серверной по стандарту?
Ориентир по ASHRAE, на который опирается действующая редакция, - 18-27 °C в рекомендованном диапазоне. Цифры «18-24 °C», которые часто встречаются в статьях, взяты из старых редакций.

Есть ли ГОСТ на серверную комнату?
Отдельного ГОСТа на серверную нет. Есть ГОСТ Р 58811-2020 и ГОСТ Р 58812-2020 по инженерной инфраструктуре ЦОД - они действуют с 1 августа 2020 года и подходят как ориентир по составу проектных работ.

Обязательно ли соблюдать TIA-569 в России?
Юридически нет: это добровольный международный стандарт, а не нормативный акт. На практике на него ссылаются в проектной документации и техзаданиях, потому что готовой альтернативы под серверную комнату в российской нормативке нет.

Какая минимальная площадь серверной по стандарту?
Жёсткого числа стандарт не задаёт: площадь считают от обслуживаемой площади здания, состава оборудования и запаса под расширение. Цифры «от 12 м²» или «от 14 м²», которые ходят по статьям, - практические ориентиры, а не требование документа.

Коротко

Действующая редакция - ANSI/TIA-569-E от 2019 года плюс аддендум E-1 от 2022-го, который переписал требования к микроклимату под ASHRAE. Редакции B, C и D отменены. Для полноценного ЦОД смотрят TIA-942 с уровнями Rated 1-4, в России - ГОСТ Р 58811-2020 и 58812-2020. Для серверной небольшой компании из всего этого критичны четыре вещи: грамотное размещение, отдельная группа питания с заземлением, контролируемый климат и запас по месту. Остальное - вопрос масштаба и бюджета.
