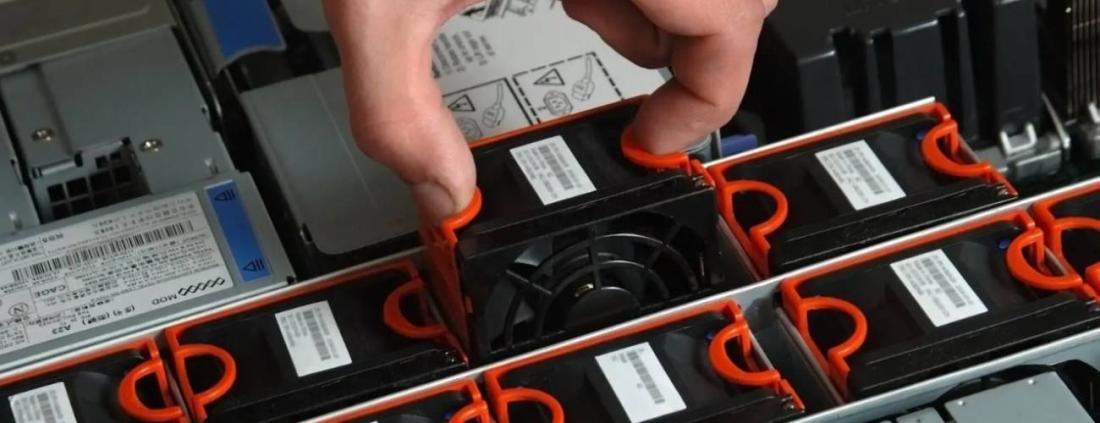

Температура CPU на одном из нодов кластера ползёт вверх. Вы открываете IPMI, видите - один из шести вентиляторов в сервере остановился. Дальше два сценария. Первый: вы берёте из ЗИП-запаса модуль, выдёргиваете сбойный за ручку и вставляете новый. Тридцать секунд - и нод даже не заметил подмены. Второй: вы планируете окно обслуживания, мигрируете виртуальные машины, выключаете сервер, меняете вентилятор, включаете обратно. Разница между этими сценариями - hot-swap вентиляторы. Давайте разберёмся, когда эта технология оправдывает свои деньги, а когда проще обойтись без неё.
Внутри сервера с hot-swap вентиляторами каждый модуль сидит на midplane-коннекторе - промежуточной плате с контактами питания и управления. Вентилятор вставляется в направляющие и фиксируется защёлкой. Контроллер BMC (Baseboard Management Controller) мониторит обороты каждого модуля по тахометру и управляет скоростью через ШИМ-сигнал.
Сам midplane - штука нетривиальная. Это плата с логикой определения присутствия модуля (presence detect), линиями PWM-управления и цепями защиты от короткого замыкания при горячей установке. Именно midplane-дизайн определяет, будет ли вентилятор «горячезаменяемым» или просто «легкосъёмным». У фиксированных вентиляторов разъём тот же 4-pin, но без защитных цепей - выдёргивание на ходу может повредить контроллер.
Когда BMC фиксирует извлечение модуля, происходит мгновенная реакция: оставшиеся вентиляторы раскручиваются до повышенных оборотов, компенсируя потерю воздушного потока. Светодиод на шасси загорается жёлтым или красным (зависит от вендора), а в лог BMC падает событие. После установки нового модуля BMC распознаёт его за 2-3 секунды и возвращает систему охлаждения в штатный режим.
Замена hot-swap вентилятора занимает 30-60 секунд. Сервер продолжает работать, вычислительные задачи не прерываются.
Критичный момент - redundancy. В типичном 1U-сервере стоит 6-8 вентиляторов, и система спроектирована так, чтобы выдерживать отказ минимум одного (а часто двух) модулей без троттлинга процессоров. Это N+1 или N+2 резервирование, тот же принцип, что и в блоках питания.
Отдельная история - охлаждение сервера 1U. В корпусе высотой 44 мм пространство для воздушного потока ограничено физикой. Вентиляторы здесь работают на оборотах 8 000-15 000 об/мин против 3 000-6 000 в 4U, что увеличивает износ подшипников. Именно в 1U-серверах hot-swap из удобства превращается в страховку: вентилятор, который крутится вдвое быстрее, и изнашивается быстрее. А заменить его без остановки в 1U можно только через фронтальную панель - задняя стенка плотно занята портами и блоками питания. Вендоры проектируют 1U-шасси так, чтобы вентиляторные модули извлекались спереди, из-за лицевой панели. Это диктует компоновку: модули располагаются в ряд между дисковой корзиной и процессорной зоной, формируя «стену» набегающего потока.
Серверы в дата-центрах высокой доступности обслуживаются по принципу concurrent maintainability: любой компонент должен заменяться без остановки сервиса. В классификации Uptime Institute это уровень Tier III - тот, где допустимый простой составляет около полутора часов в год. Hot-swap вентиляторы вписываются в эту философию так же органично, как hot-swap диски и резервированные блоки питания.
Тут стоит оговориться, потому что путаница встречается даже в техзаданиях. Tier - классификация Uptime Institute, и присваивается она по результатам сертификации. Это не то же самое, что TIA-942, у которого своя система рангов. А для российских проектов, особенно с госучастием или в контуре КИИ, ориентиром служат национальные стандарты - ГОСТ Р 58811-2020 и ГОСТ Р 58812-2020 по инженерной инфраструктуре ЦОД.
Типичные сценарии, где горячая замена вентиляторов себя окупает:
Не каждый сервер нуждается в hot-swap вентиляторах. Если мы говорим про edge-инсталляции (удалённые офисы, точки продаж, филиальные маршрутизаторы), часто стоит один-два сервера без кластеризации. Плановое обслуживание раз в полгода с остановкой на 15 минут никого не убьёт. К тому же в edge-сценариях инженер всё равно приезжает на площадку для других задач: обновить прошивку, заменить диск, проверить ИБП.
Ещё один аргумент: отказы вентиляторов - событие редкое. Типичный заявленный MTBF вентиляторного модуля лежит в диапазоне 50 000-70 000 часов, то есть 5,5-8 лет непрерывной работы. Точную цифру всегда смотрите в спецификации конкретной модели: она сильно зависит от типа подшипника и температуры, при которой её измеряли. Если у вас сервер с жизненным циклом 3-5 лет и без жёстких требований по аптайму, вероятность столкнуться с отказом невелика.
Конечно, MTBF - это статистика, а не гарантия. Один конкретный вентилятор может выйти из строя через год, а может проработать все десять. Но планировать инфраструктуру на основе вероятностей - нормальная инженерная практика. Вопрос «что делать, если сломается?» решается запасом модулей на полке и регламентом обслуживания раз в квартал, и hot-swap для этого не обязателен.
В плотных 2U и 4U шасси вендоры иногда сознательно ставят фиксированные вентиляторы. Пространства внутри хватает, конструкция проще, а доступ к вентиляторам - вопрос четырёх винтов на верхней крышке. Это снижает стоимость шасси. К тому же в 4U-корпусах вентиляторы работают на пониженных оборотах, места для воздушного потока хватает, и ресурс у них выше.
Три подхода к охлаждению серверов различаются по цене, но ещё сильнее - по философии обслуживания.
| Параметр | Hot-swap вентиляторы | Фиксированные вентиляторы | Direct-to-chip (жидкостное) |
|---|---|---|---|
| Замена без остановки | Да | Нет | Зависит от реализации |
| Наценка к шасси | +10-20 % | Базовая цена | +30-60 % |
| Типичный MTBF модуля | 50 000-70 000 ч | 50 000-70 000 ч | Насос: 60 000-100 000 ч |
| Плотность монтажа | Стандартная (1U-4U) | Стандартная | Выше: держит TDP до 700 Вт |
| Шумность | Средняя-высокая | Средняя | Низкая |
| Навык для обслуживания | Базовый (вытащил-вставил) | Базовый (отвёртка) | Специализированный |
Жидкостное охлаждение (direct-to-chip или теплообменники на двери стойки) набирает обороты в AI-сегменте, где TDP одного ускорителя перевалил за 700 Вт. Но у жидкости свои сложности: инфраструктура CDU (Coolant Distribution Unit), риск протечек, подготовка помещения. Для обычных серверных задач - виртуализации, баз данных, веба - воздушное охлаждение с hot-swap вентиляторами остаётся рабочей лошадкой.
Есть промежуточный вариант - vapor chamber (паровая камера) в радиаторах CPU. Это пассивный элемент, который эффективнее распределяет тепло по площади радиатора, позволяя вентиляторам работать на пониженных оборотах. Vapor chamber не отменяет hot-swap, а дополняет его: снижает нагрузку на каждый вентилятор и продлевает ресурс. Такие радиаторы ставят на конфигурации с высоким TDP процессора, и для 1U-платформ, где каждый градус на счету, это один из немногих способов удержать температуру без перехода на жидкость. Конкретный тип радиатора для нужной вам конфигурации всегда указан в спецификации платформы - там же видно, до какого TDP процессора он рассчитан.
Обслуживание серверов без остановки - половина истории. Вторая половина - энергопотребление. Собственные вентиляторы сервера съедают заметную долю его питания: если на вычислительную часть уходит 250-350 Вт, то на охлаждение обычно 30-75 Вт, то есть порядка 10-20 %. В 1U под нагрузкой доля выше, чем в 4U: обороты выше.
И вот здесь важно не перепутать два разных уровня, на которых говорят про «экономичные вентиляторы».
Внутри сервера выбора моторов нет. Все hot-swap модули - это бесколлекторные двигатели постоянного тока с электронной коммутацией, управлением по ШИМ и тахометром обратной связи. Вентиляторов с асинхронным AC-мотором в серверном шасси не бывает, так что уточнять у вендора «тип мотора» при закупке нечего. Экономия здесь берётся из другого - из кривых управления BMC и из температуры воздуха на входе.
Потребление вентилятора растёт примерно как куб оборотов: подняли обороты вдвое - получили восьмикратный расход. Поэтому каждый лишний градус на входе в сервер, из-за которого BMC раскручивает вентиляторы, обходится дороже, чем кажется.
Разделение горячего и холодного коридоров и заглушки в пустых юнитах экономят электричество эффективнее любой замены комплектующих.
А на уровне стойки и помещения выбор есть. Вентиляторные блоки шкафов, кондиционеры, приточные установки - там до сих пор встречаются асинхронные AC-моторы, и переход на EC (Electronically Commutated) действительно снижает потребление на десятки процентов: EC плавно регулирует обороты вместо работы в режиме «на полную или никак». Вот при закупке этого оборудования вопрос про тип мотора уместен, и там он окупается.
В крупных инсталляциях к этому добавляется интеграция с BMS (Building Management System): здание передаёт BMC серверов данные о температуре в холодном коридоре через Redfish API или SNMP. Если кондиционер подаёт воздух холоднее расчётного, BMC снижает обороты и потребление падает. Если кондиционер деградирует - забился фильтр, потёк фреон, - BMC заранее поднимает обороты, не дожидаясь перегрева. Такая петля обратной связи между зданием и сервером и есть путь к низкому PUE.
Всё, что выше, написано в масштабе машинного зала. Типичная российская серверная выглядит иначе: комната с одной-двумя стойками и бытовым сплитом на стене. Вот что из этого применимо там.
Главный вопрос не «есть ли у меня кластер», а «есть ли окно, когда сервер можно выключить». Если единственный сервер держит 1С, а офис работает с девяти до шести, окно есть - вечер или выходные. Тогда фиксированные вентиляторы задачу решают, а hot-swap остаётся удобством. Если же на сервере крутится что-то круглосуточное - видеонаблюдение, телефония, касса магазина, - окна нет, и горячая замена перестаёт быть роскошью даже при одном сервере. Мигрировать некуда: у вас нет второго узла.
Запасной вентилятор на полке дешевле любой опции шасси. Один модуль того же артикула стоит копейки на фоне сервера. Худший сценарий - когда из шести вентиляторов работают пять, а поставка нужного артикула идёт три недели.
Без мониторинга hot-swap бесполезен. Настройте оповещение с BMC на почту или в мессенджер - иначе про остановившийся вентилятор вы узнаете тогда, когда процессор уйдёт в троттлинг и пользователи начнут жаловаться на тормоза. Это полчаса работы, и они важнее выбора между hot-swap и фиксированными модулями.
Следите за температурой на входе в стойку, а не только за той, что показывает BMC. Бытовой сплит в серверной - решение рабочее, но у него есть неприятная особенность: зимой, при низкой уличной температуре, обычная модель без зимнего комплекта работать откажется. Сервер в этот момент начнёт раскручивать вентиляторы, и вы заплатите за это и электричеством, и ресурсом подшипников. Нормы температуры в серверной стоит проверить до того, как считать выгоду от типа вентиляторов.
Процедура замены hot-swap вентилятора примитивна, но есть нюансы, которые стоит проговорить.
BMC детектирует проблему: падение оборотов ниже порога или полную остановку. Алерт уходит в систему мониторинга (Zabbix, PRTG, Redfish API). Инженер приходит к стойке, определяет сбойный модуль по индикатору на шасси. Нажимает защёлку, извлекает модуль, вставляет новый из того же артикула. BMC подтверждает - готово.
Звучит просто, но в реальной серверной есть детали. Если вы работаете с Proxmox VE или VMware vSphere, убедитесь, что IPMI-события транслируются в вашу систему мониторинга. В Proxmox это делается через ipmitool и собственные скрипты, в vSphere - через CIM-провайдер вендора или, на свежих версиях, через Redfish. Без этой интеграции алерт от BMC уйдёт только на почту, которую никто не читает в три часа ночи, или в веб-интерфейс IPMI, который никто не держит открытым. Настроить проброс IPMI-событий в Zabbix или Prometheus - задача на полчаса, но она превращает реактивное обслуживание в проактивное.
Что здесь может пойти не так? Совместимость. Если вы ставите вентилятор с другим артикулом или от стороннего производителя, BMC может не распознать модуль или выставить обороты некорректно. Supermicro, Dell и HPE проверяют Part Number через midplane, и «неродной» модуль часто уходит в error state. Пользуйтесь запчастями от вендора или сертифицированными аналогами - экономия на паре тысяч рублей не стоит ночного звонка.
Ещё один момент - защита от статики. Вентиляторные модули содержат электронику: контроллер оборотов, тахосенсор. Антистатический браслет - мелочь, но он спасает от ситуации, когда новый модуль умирает при установке. И да, заземляющий провод браслета должен быть подключён к шасси сервера или к заземлённой стойке, а не болтаться в воздухе. Удивительно, как часто это упускают.
Разберём цифры. Шасси с hot-swap вентиляторами стоит на 10-20 % дороже аналога с фиксированными. Для 1U-сервера средней конфигурации эта наценка сопоставима со стоимостью одного диска. Много это или мало - зависит от стоимости простоя.
Если сервер обслуживает продакшн с SLA 99,99 %, допустимый годовой даунтайм составляет 52 минуты. Плановая остановка на замену фиксированного вентилятора (миграция ВМ, выключение, замена, включение, проверка) занимает 20-40 минут. Одна такая операция съедает до трёх четвертей годового бюджета простоя. С hot-swap - ноль минут. Арифметика жёсткая, и она не в пользу экономии на шасси.
Посмотрим шире. Потерянная выручка - лишь часть стоимости простоя. Есть ещё операционные расходы: время инженера на миграцию ВМ, координация с командой разработки, чтобы не запускали деплой в окно обслуживания, тестирование после включения. Для небольшой компании это час-два работы. Для крупной, с процессами change management, - иногда целый день от заявки до закрытия тикета. Hot-swap сводит всю цепочку к одному действию: пришёл, заменил, ушёл.
Для парка в 50 серверов суммарная наценка за hot-swap - это страховка, которая окупается при первом же инциденте, если час простоя вашего сервиса измеряется десятками тысяч рублей.
Но если у вас пять серверов в офисной серверной, требования по аптайму мягкие, а бюджет ограничен - фиксированные вентиляторы с запасом на полке решают задачу не хуже. Инженерия - это про баланс, а не про «ставим всё по максимуму».
Отказоустойчивость серверного охлаждения - вопрос не бинарный. Hot-swap вентиляторы хорошо работают там, где простой стоит дорого: виртуализация, кластеры баз данных, AI/ML-вычисления, любой продакшн с жёстким SLA. Технология зрелая, замена элементарная, а связка с BMC-интеграцией и мониторингом превращает охлаждение в управляемую подсистему.
Для edge-сценариев, лабораторных стендов и серверов с мягкими требованиями к аптайму фиксированные вентиляторы работают ничуть не хуже, а сэкономленные 10-20 % стоимости шасси уходят в другие статьи бюджета. Жидкостное охлаждение пока занимает свою нишу в плотных AI-инсталляциях, где воздух просто не справляется.
Формула простая: посчитайте стоимость часа простоя, сравните с наценкой за hot-swap и примите инженерное решение. Если цифры не складываются в пользу горячей замены - значит, она вам действительно не нужна, и это нормально. А если складываются - странно на этом экономить.
Резервирование охлаждения - одна строка в спецификации шасси, и на этапе подбора её легко упустить: конфигуратор покажет процессоры и диски, а сколько вентиляторов и с горячей заменой ли они, придётся выяснять отдельно. Если нужна платформа, у которой сходятся и отказоустойчивость, и бюджет, посмотрите готовые сборки в разделе сервер виртуализации или напишите нам - подберём конфигурацию под ваши требования по аптайму.
