Встроенный RAID-контроллер

Словом «встроенный RAID-контроллер» называют три разные вещи, и от того, какая из них стоит в вашем сервере, зависит буквально всё: можно ли собрать RAID 5, переживёт ли массив выключение света и получится ли переставить диски в другую машину.

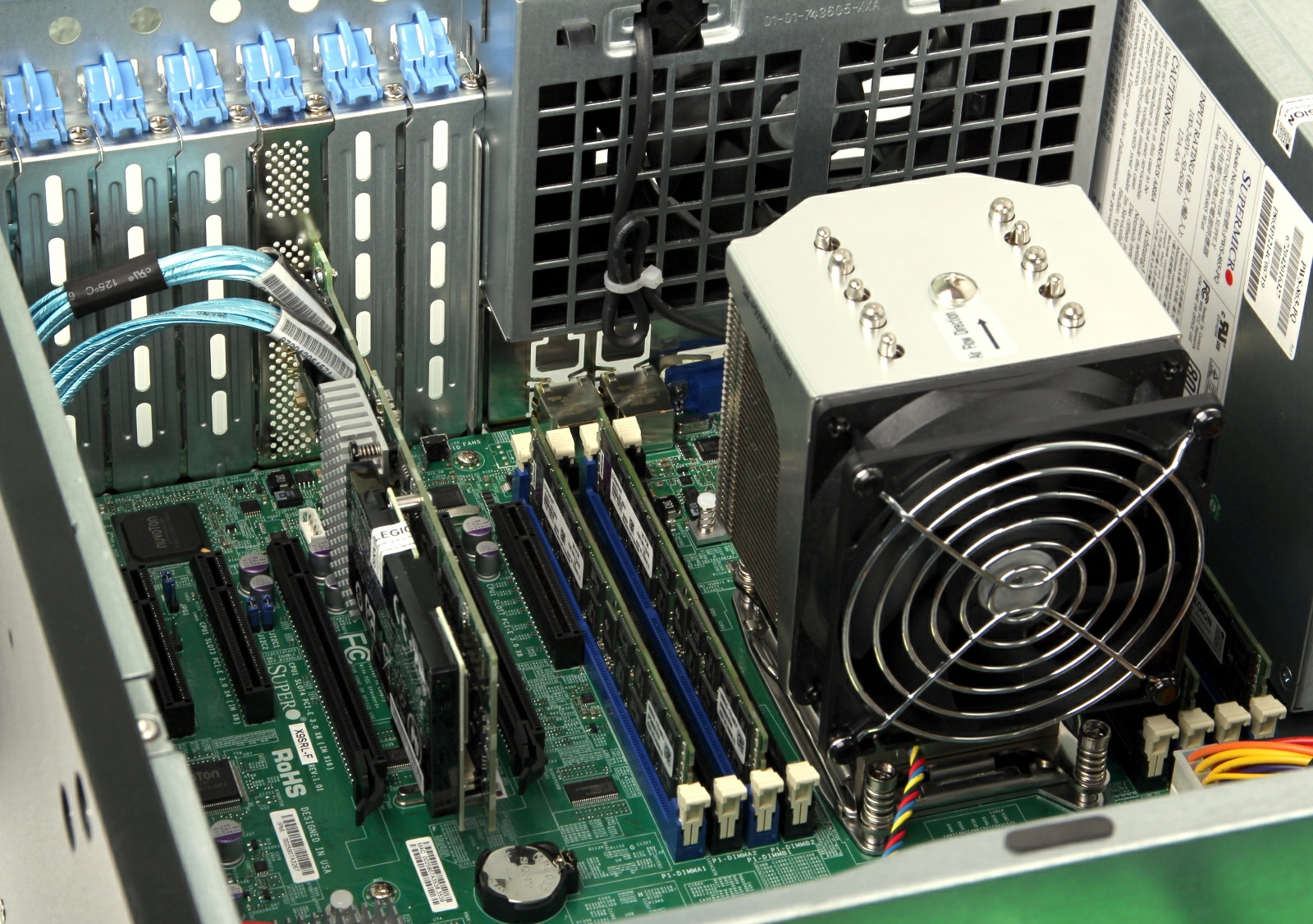

Чаще всего под встроенным контроллером имеют в виду чипсетный SATA-RAID на материнской плате. Настоящего аппаратного RAID здесь нет: массив считает центральный процессор, а всё остальное делает драйвер операционной системы. В обиходе такую схему называют fake RAID - не в обиду, а чтобы отличать от карт с собственным процессором.

Три разных зверя под одним названием

Первые два - программный RAID, как бы ни выглядело меню в BIOS. Третий - полноценная карта, просто распаянная на системной плате или вставленная в мезонинный разъём вместо слота PCIe.

У Dell разница читается прямо в названии: буква S в PERC S140 означает Software RAID, буква H - Hardware. Две соседние строки в конфигураторе, разница принципиальная. У HPE встроенный чипсетный SATA-контроллер настраивается либо в AHCI, либо в режим Smart Array SW RAID, и второй тоже требует драйвера.

Чипсетный RAID: что происходит, когда вы включаете режим

Когда вы переключаете в BIOS SATA Mode из AHCI в RAID и собираете зеркало, физически не появляется ничего нового. Микрокод чипсета пишет на диски служебные метаданные о массиве, а дальше всю работу делает драйвер в операционной системе: он показывает системе один том вместо двух дисков и сам раскладывает по ним запись. Паритет для RAID 5, если чипсет его вообще поддерживает, считает центральный процессор.

Отсюда три практических следствия, о которых стоит знать заранее.

Массив привязан к платформе. Метаданные пишет конкретная реализация конкретного вендора. Переставить диски в машину на другом чипсете и рассчитывать, что массив подхватится, не стоит. С аппаратным контроллером картина другая: там массив переезжает вместе с контроллером.

Драйвер нужен уже при установке ОС. Windows на этапе выбора диска покажет пустой список, пока не подсунете драйвер RST с флешки. Сюрприз обнаруживается обычно в момент, когда сервер уже стоит в стойке.

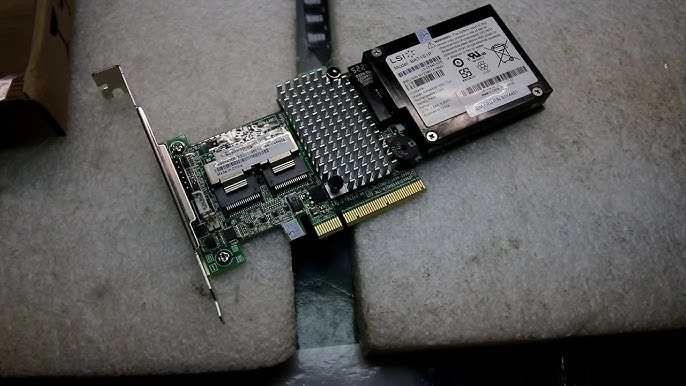

Кэша с защитой нет. У аппаратного контроллера есть своя память под кэш записи и батарея или суперконденсатор, который при пропаже питания даёт дописать содержимое кэша. У чипсетного RAID этого нет в принципе. При внезапном выключении питания массив с паритетом может остаться в несогласованном состоянии - страйп записан, а паритет к нему ещё нет.

Что выбрать в BIOS: AHCI или RAID

Самый частый вопрос по теме, и ответ короче, чем принято писать.

AHCI - обычный режим работы SATA-контроллера. Каждый диск виден системе отдельно. Это то, что нужно, если массив вы собирать не собираетесь или собираетесь средствами операционной системы (mdadm в Linux, Дисковые пространства в Windows, ZFS в TrueNAS и Proxmox).

RAID - включает чипсетную надстройку. Диски исчезают из системы поодиночке и появляются как том, но только при наличии драйвера.

Правило простое: если вы не собираете массив именно чипсетными средствами - оставляйте AHCI. Режим RAID не ускоряет одиночный диск и ничего не даёт, кроме лишнего слоя между системой и накопителем. А для программного RAID он прямо вреден: mdadm и ZFS хотят видеть диски напрямую и работают с ними лучше, чем через чужие метаданные.

Менять режим на уже установленной системе без подготовки нельзя - Windows не загрузится. Переключение делается либо до установки, либо с предварительной правкой драйверов в загруженной системе.

NVMe - отдельная история: VMD и VROC

К NVMe-накопителям чипсетный SATA-RAID отношения не имеет: они подключены к процессору по линиям PCIe напрямую. Для них у Intel есть своя схема - VMD (Volume Management Device), контроллер внутри процессора, и поверх него VROC (Virtual RAID on CPU), которая и собирает из NVMe массивы.

Что важно знать практику:

• VMD включается в BIOS отдельным пунктом (Enable VMD Controller), и до его включения VROC недоступен;
• уровни RAID открываются лицензией. Без ключа доступен только RAID 0, RAID 5 требует Premium-версии;
• с ноября 2025 года VROC развивает не Intel, а Graid Technology - права на лицензирование и поддержку переданы 17 ноября 2025 года, обращения по VROC Intel не принимает с 1 ноября. Технология жива и развивается дальше, в планах - лицензирование через UEFI вместо аппаратных ключей.

Если сервер покупается сейчас и NVMe-массив нужен, вопрос лицензий и поддержки стоит проговорить до заказа. Мы разбирали эту историю подробно в статье про переход от Intel VROC к Graid, а порядок настройки массива через BIOS - в материале про настройку RAID через VROC.

Когда встроенного хватает, а когда нет

Про отдельную карту и про то, чем контроллер отличается от простого адаптера, - в разборах внешний RAID-контроллер и HBA или RAID-контроллер.

Что проверить до того, как собирать массив

1. Какой именно контроллер стоит. В спецификации сервера или в BIOS. Если в названии есть буква S или слова SW RAID - это программный RAID со всеми ограничениями.
2. Сколько дисков он тянет и какие. У старых машин лимит жёсткий: встроенные контроллеры Dell 13 и 14 поколений тянули восемь дисков и только SATA. У свежих PERC серии S потолок другой - до тридцати накопителей, включая NVMe, но NVMe только из списка совместимых у вендора, и загрузка с такого массива работает лишь в режиме UEFI. Стороннюю NVMe-модель, купленную отдельно, встроенный контроллер может просто не взять в массив. SAS во всех случаях мимо - для него нужен настоящий контроллер.
3. Какие уровни доступны. RAID 5 на встроенном решении есть далеко не всегда, а там, где есть, стоит отдельно посмотреть, как он себя ведёт на записи.
4. Есть ли драйвер под вашу ОС. Для российских дистрибутивов и свежих ядер это отдельный вопрос. Проверять до закупки.
5. Чем будете мониторить. У аппаратных контроллеров есть свои утилиты и вывод в систему управления сервером. У чипсетного RAID мониторинг обычно сводится к сообщению при загрузке, и деградацию массива легко пропустить на несколько недель.
6. Есть ли бэкап. Любой RAID защищает от отказа диска и не защищает от удаления файла, шифровальщика и ошибки администратора.

Частые вопросы

Встроенный RAID-контроллер - это аппаратный или программный?

В большинстве случаев программный. Чипсетный SATA-RAID (Intel RST, AMD RAIDXpert2) и вендорские встроенные решения вроде Dell PERC S140 считают массив силами центрального процессора и требуют драйвера. Аппаратным встроенный контроллер бывает, когда на плате распаян отдельный процессор - как у Dell PERC серии H или HPE Smart Array серии P.

Что выбрать в BIOS - AHCI или RAID?

AHCI, если вы не собираете массив именно средствами чипсета. Для одиночного диска и для программного RAID (mdadm, ZFS, Дисковые пространства) нужен именно AHCI.

Можно ли переставить диски с чипсетным массивом в другой сервер?

Рассчитывать на это не стоит: метаданные массива пишет конкретная реализация вендора, и на другой платформе они могут не прочитаться. Аппаратный контроллер переезжает вместе с дисками и массив подхватывает.

Почему у встроенного RAID нет батарейки?

Потому что нет и кэша на самом контроллере - кэшировать нечего. Защищать батареей или суперконденсатором нужно собственную память карты, а у чипсетного решения её просто не существует.

Потянет ли встроенный контроллер RAID 5?

Иногда да, но паритет будет считать центральный процессор, а незавершённая запись при пропаже питания ничем не прикрыта. Для системного тома это терпимо, для данных, которые жалко, - повод взять карту.
