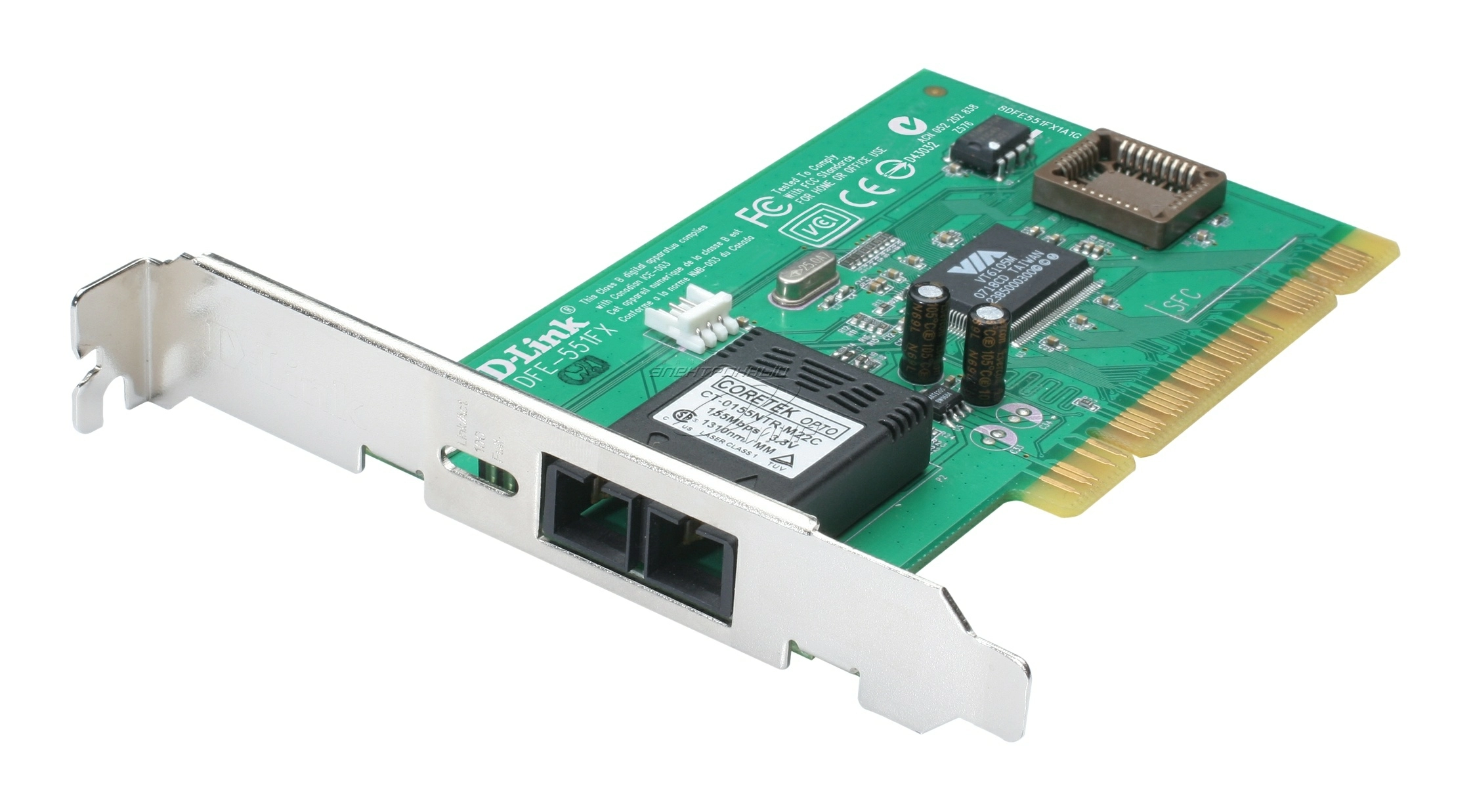

Что такое сетевая карта

В случае поломки персонального компьютера порой сложно понять, что именно пришло в негодность. Для наглядности рекомендуется познакомиться с общими принципами работы ключевых элементов ПК. Сетевая карта соединяет устройство с интернет-сетью, поэтому важно понимать принципы работы блока, классификацию, возможности и принципы работы механизма.

Это неотъемлемая часть персонального компьютера или другого устройства, для которого осуществляется подключение к интернету. Элемент обеспечивает возможность взаимодействия нескольких ПК в одной сети, в том числе частной (ограниченной) или общедоступной. В некоторых устройствах это отдельная деталь, в большинстве современных моделей - интегрированный в материнскую плату блок. Для чего устанавливается:

• Обеспечивает подключение в разные сети - интернет, корпоративные, локальные;
• Работает как порт для передачи и получения информации от других ПК, подключенных в сеть;
• Поддерживает взаимодействие с различными вариантами сетевых соединений;
• Обеспечивает защиту передаваемых данных (не все устройства, но некоторые содержат встроенные элементы защиты, проверки проводимой информации, кроме того, есть функция подсчета используемого трафика, блокировки возможных атак, несанкционированных подключений);

Сетевые карты используют как соединительный элемент между разными сетевыми механизмами. Например, для подключения различных МФУ в офисе или дома - принтеров, сканеров, иных.

Сетевая плата

Это другое название того же устройства. Также используют варианты: сетевой адаптер, NIC или network interface controller, Ethernet-адаптер, иные аналогичные. Само понятие шире, чем сеть: что такое адаптер в целом - от переходников до сетевых модулей, - разбираем в отдельной статье.

Также выполняет функцию подключения ПК в единую сеть. Особенности:

• Интегрирована в структуру материнской платы (в целях унификации программного обеспечения, уменьшения объема, занимаемого ПК, удешевления компьютера в целом);
• Различается по классификации (на текущий момент в работе шесть поколений механизма);
• Есть несколько вариантов по типу установки, подключения.

По сути – это такой же механизм. Путаницу вызывают различные наименования, поэтому новичкам бывает сложно сориентироваться.

Типы

Устройство интерфейса соединяет ПК, сетевое хранилище, многофункциональные офисные механизмы, серверы, другие вычислительные единицы в сеть для обеспечения стабильной работы. Различают несколько типов:

• Внешний;
• Встраиваемый;
• Интегрированный.

Различие - по способу интеграции элемента в общую структуру ПК. Первый - это отдельный механизм, съемный, переносится, имеет разное количество портов, функционал от простого подключения до фильтрации входящих данных, блокировки хакерских атак.

Второй - неотъемлемая часть ПК или структуры сети. Несъемный элемент, часто устанавливается на полномасштабных ПК, системных блоках. Третий - микросхема с необходимыми параметрами, встраивается в материнскую плату. В данном случае используется один унифицированный драйвер, элемент занимает меньше места физически, устройство в целом становится дешевле.

Параметры сетевого адаптера

Характеристики зависят от конструкции, назначения элемента. Выбирают устройство по следующим параметрам:

• Скорость обработки входящей информации, передачи отправных данных - характеристика указывается в bps (биты в секунду), на некоторых прописывают производные единицы данных;
• Способ подключения к сети - прописываются параметры сети, с которыми может взаимодействовать конкретная модель платы;
• Характеристики встроенных протоколов - с какими устройствами взаимодействует данное поколение адаптера;
• Варианты разъемов, характеристики встроенных интерфейсов.

Если сетевой адаптер проводной, чаще используют разъемы типа RJ-45. Для удаленных беспроводных моделей - порты USB, реже вариант PCle. Более сложные NIC оснащены дополнительными возможностями:

• Power over Ethernet (PoE) - технология, посредством которой устройство передает информацию и питание одновременно;
• Quality of Service (QoS) оптимизирует пропускную способность сетевой платы, есть возможность установления приоритетных для сети значений;
• Wake-on-LAN - адаптер можно “разбудить” специальным сообщением от установленной на ПК программы или из другой сети.

Последние модели сетевых адаптеров совмещают несколько различных функций. Выбор зависит от сети - для домашних используют стандартные версии.

Функции и характеристики сетевых адаптеров

Типовые устройства выполняют ограниченное количество функций. Определяющие возможности:

• Кодировка исходящих сигналов, декодировка входящей информации;
• Отслеживание, устранение конфликтных данных, контроль работоспособности сети в целом и конкретных подключенных устройств;
• Упорядочивание скоростей передачи, получения данных.

Последняя функция необходима для унификации работы персональных устройств с различными мощностными характеристиками. В противном случае появятся сбои в передаче и кодификации данных. Характеристики сетевых адаптеров:

• Используемая разрядность - 8, 16, 32 и 64 бита (для стандартных ПК применяют версии до 32, на серверах - 64);
• Разновидность шины информации - различают ISA, EISA, VL-Bus и другие;

Внимание! PCI - тип шины данных для сетевых адаптеров. Производят два вида: oPCI-X предназначен для крупных серверных сетей, выполняется на 32 или 64 бита; oPCI-E разработан недавно. Второй отличается увеличенным порогом пропускной способности. Недостаток - не работает с прежними моделями материнских плат.

• В структуре присутствует USB-плата, с помощью которой подключают в сеть адаптеры внешнего типа, CF-разъем, через который в сеть добавляют персональные компьютеры, ноутбуки, другие рабочие устройства;
• Чипсет - элемент адаптера, определяющий работоспособность сетевой карты в целом; от производителя зависит качество детали, а значит, и качество устройства;
• Допустимая максимальная скорость взаимодействия - от 10 Мбит, 1 Гигабит, иные значения;
• Наличие корректного МАС-адреса.

Перед покупкой изучают характеристики устройства. Для домашнего использования подходят сетевые адаптеры с минимальными показателями. Для серверных системные администраторы подбирают профессиональное оборудование. Сотрудники компании ITTELO подберут вариант с подходящими вводными параметрами в конкретном случае.

Классификация сетевых адаптеров

Различают несколько типов классификации сетевых карт в зависимости от области применения, необходимой мощности устройства. Разделяют карты:

• по способу сетевого соединения;
• по виду шины интерфейсов;
• по разновидности разъемов;
• по скорости обмена информацией.

При выборе учитывают комбинацию установленных на модели характеристик. Команда ittelo.ru выберет подходящий сетевой адаптер, исходя из потребностей и ключевых задач, в том числе - запланированных в будущем. Кроме того, в классификации учитывают поколение устройства.

Первое поколение

Характеризуется возможностью сохранения большого объема данных в буфере. Используются дискретные схемы логического типа. Особенности:

• Низкая скорость обработки данных (в сравнении с последующими поколениями);
• Передача информации осуществляется только последовательно;
• Нет унифицированных стандартов для производителей.

Подходит для использования при ограниченном бюджете или когда точный объем нагрузки пока неизвестен (может быть значительно больше или меньше запланированного).

Второе поколение

Для работы используется многокадровый тип сохранения информации в буфере обмена. Впервые были разработаны единые стандарты для производителей оборудования - NDIS, ODI. Закрепленные характеристики унифицировали производимые элементы, качество деталей повысилось.

Внимание! Сетевые адаптеры этого поколения начали интегрировать в материнские платы, что снизило стоимость вычислительных единиц, сделало оборудование более компактным.

Третье поколение

Модели карт данного поколения вышли с увеличенной производительностью. В среднем пропускная способность выросла на 55%. Впервые была испробована технология конвейерного типа передачи информации (раньше применялся только последовательный). Также был автоматизирован объем через буфер.

Четвертое поколение

В этот период разрабатывалось портативное переносное оборудование. В связи с чем появилась необходимость в новом поколении устройств. Появился стандарт - FastEthernet, также единый для всех производителей. Новые характеристики увеличили скорость передачи информации до 1Гбит/с. В приоритете обработки данных - кадровый вариант.

Пятое поколение

В оборудовании пятого поколения появились технологии Gigabit Ethernet, впервые заработал протокол IPv6. Такое программное обеспечение дополнительно увеличило скорость обработки исходящих данных, а также декодировки входящей информации. Появилась возможность создавать локальные сети с подключением интернет-соединения.

Шестое поколение

Это последняя на сегодня разработка. Оборудование обеспечивает терабитное соединение. Устройство можно интегрировать в материнскую плату, оно взаимодействует со всеми существующими программами ускорения передачи, получения информации.

Что такое сетевой адаптер и зачем он нужен

Большая часть серверов и персональных компьютеров должны иметь доступ к сети интернет, многие подключены в локальные офисные или домашние сети. Для соединения устройств используется сетевой адаптер.

Внимание! Подбирать устройство должен специалист. Рекомендуется обратиться работникам компании ITTELO, чтобы получить грамотную развернутую консультацию.

Что такое сетевой адаптер и карта

По назначению устройства идентичны - соединяют несколько единиц оборудования между собой либо обеспечивают доступ к сети интернет. Различают внешние, интегрированные, встроенные модели адаптеров.

Кроме указанных наименований системные администраторы используют и другие наименования - NIC или network interface controller, Ethernet-адаптер. Также используется для соединения с дополнительными устройствами - принтерами, сканерами, иными МФУ в офисе или дома.

Функция сетевого адаптера

Элемент устанавливается для соединения между собой вычислительных единиц оборудования, а также с внешними сетями, серверами, базами данных. Главное назначение устройства - кодировка исходящего сигнала, декодировка входящей информации.

Дополнительные функции: буферизация информации, проверка входящей информации на вирусы, иное заражение. Также устройство защищает от внешних атак.

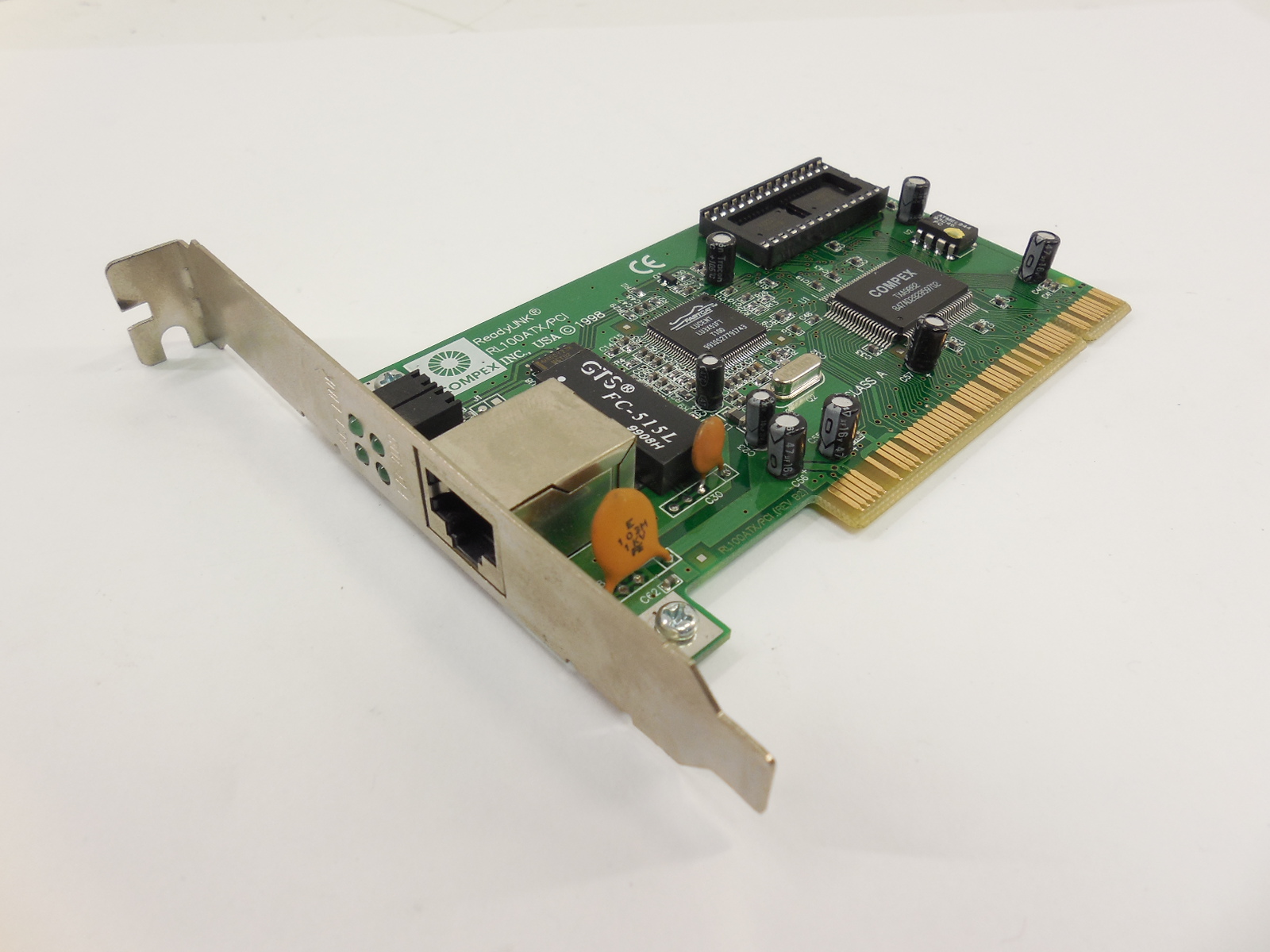

Компоненты сетевого адаптера

Конструкция сетевой платы составляет комплекс из контроллера, нескольких портов, дополнительных слотов. Описание элементов:

• Контроллер - это микропроцессор, отвечающий за кодировку, декодировку информации; разработано несколько моделей, функционал зависит от производителя и назначения механизма;
• Сетевой порт - предназначен для подключения кабеля сети интернет или оборудования;
• Шина интерфейса - определяет способ соединения модуля к материнской плате, а также скорость обработки входящей информации;
• Индикаторы - светодиодные датчики отображают степень работоспособности подключенного оборудования.

Кроме этого, устанавливают кронштейны для крепления, другие дополнения, расширяют программное обеспечение устройства.

Виды сетевых адаптеров

Сетевые платы принято классифицировать по способу включения в структуру персонального компьютера или сервера. Различают внешние, встроенные и интегрированные в материнскую плату модели.

Дополнительно адаптеры разделяют по виду соединения с сетью, по программным особенностям, параметрам интерфейса и другим характеристикам. Чтобы определить нужную модель, нужно обратиться к специалисту - например, работники ITTELO профессионально и быстро подберут модель для конкретной сети.

Виртуальный сетевой адаптер

Это аналогичный вариант устройства, выполненный в логическом или программном форматах. Механизм не имеет физического носителя, но выполняет те же функции - соединение нескольких единиц оборудования в одну сеть или предоставление доступа к глобальной сети интернет. Особенности:

• Создается операционной системой;
• Используется для приложений или сетевых служб;
• Каждый имеет отдельный IP-адрес.

При виртуализации объектов и данных каждый из механизмов самостоятельно соединяется с виртуальной сетевой картой.

Как выбрать сетевой адаптер

Сетевая карта подбирается, исходя из задач. Необходимо определить тип создаваемой сети - подключение к интернету, создание локальной или серверной сети. Специалисты ITTELO просчитают задачи, поставленные заказчиком, и подберут оптимальную модель оборудования.

Как подключить сетевой адаптер

Подключение к системе устройства не зависит от типа сетевой карты. Инструкция по подключению оборудования:

• Соединить устройство физически - с помощью кабеля и портов;
• Проверить доступные к подключению адаптеры через «Центр управления сетями и общим доступом» (кликнуть правой кнопкой мыши и войти в раздел «Изменение параметров адаптера»);
• При отображении нужного устройства перейти в БИОС, зажав нужную комбинацию клавиш;
• Выбратьблок «Integrated Peripherals», активировать строку «Onboard LAN Controller».

Затем необходимо перезагрузить устройство, проверить подключение. В некоторых случаях потребуется дополнительно обновить драйвера на механизмы.

Внешний сетевой адаптер

Это мобильное устройство небольшого размера, которое выполняет функцию подключения ПК к сети локальной или интернет. Механизм перенаправляет трафик подключенного пакета через физический шлюз внешнего узла связи.

Взаимодействие осуществляется через расширяемый коммутатор на подключение или отсоединение. Для активации потребуется выполнить дополнительные настройки, которые лучше доверить работникам компании ITTELO.

Внутренний сетевой адаптер

Механизм установлен в системе родительского типа, раздел Hyper-V. Предоставляется доступ через коммутаторы для процессов, которые происходят в операционной системе персонального компьютера.

Также необходимы дополнительные настройки для активации/деактивации устройства. Работа проводится с учетом границ протоколов, которые проверяют набор подключаемого адаптера. Затем запросами выполняется настройка взаимодействия оборудования.

Классификация по сетевым подключениям

Это способ соединения устройства с подключаемым оборудованием. По сетевому соединению различают:

• Проводное;
• Беспроводное.

Особенности понятны из наименования. Проводные используются чаще из-за более высокой и стабильной пропускной способности.

Классификация по интерфейсам шин
Это элемент встроенной платы, используется для подключения к порту, через который карту закрепляют. По внешним параметрам шины различают:

• ISA - промышленный вариант, совместим с программой IBM, сегодня практически не используется;
• PCI - вышел в 1993г., обычно ставили на серверах, сейчас доступны модели для ноутбуков и персональных компьютеров;
• PCI-X - современная технология, скорость взаимодействия выросла в 2 раза.

Шина USB также применяется для соединения устройств в единую сеть, также различают несколько моделей в зависимости от пропускной способности.

Классификация по типу портов

Разъемы отличаются в зависимости от того, какой кабель будет подключен. По разновидности разъемов выделяют:

• Если это витая пара - RJ-45;
• Кабель коаксиального типа - AUI, MNC.

На современных моделях используют порты оптического типа, которые характеризуются более качественными показателями - скорость обработки, уровень защиты, иные.

Классификация по скоростям передачи

Такой параметр признан наиболее значимым. Скорость обработки входящей и исходящей информации влияет на скорость работы оборудования (страница «тупит», электронная почта «не отправляет»). Различают:

• 10 G - используются волокна на один, на несколько модов; доступно размещение сети в радиусе на 100 км;
• 25 G - скорость передачи выше, рекомендуется оптоволоконный кабель;
• 40 G – используется при работе серверов с большой нагрузкой, рекомендуемые слоты - PCI-E;
• 100 G - максимально возможный предел скорости на сегодня, практически не бывает задержки передачи данных.

Чем выше скорость, тем дороже устройство. Для ускорения в структуру вшивают дополнительные чипы, с помощью которых разгружают центральный контроллер.

Классификации по направлению использования

Адаптеры используют в разных направлениях - общих, узкоспециализированных. Первый вариант простой, понятный, используется для большинства сетей и серверов. Второй используется при необходимости выполнить конкретную функцию. Например, если нужно установить зеркальный сервер, для которого нужны жесткие диски с максимально высокой скоростью обработки данных.

Некоторые модели предназначаются для стационарных сетей или серверов. Профессиональные модели применяются для серверов с необходимостью защиты пропускаемой информации.
