GPU-сервер без серверной: собираем tower на Chenbro и проверяем, влезет ли RTX 3070 Ti

Какую платформу выбрать под GPU-задачи, если нет серверной стойки или самой серверной? Серверы в формфакторе Tower! Запросов на такие сборки у нас немало - недавно отгрузили один в Екатеринбург, расскажем о нем в статье.

Платформа: Chenbro SR113-69 с материнской платой Supermicro X11DPH-i. Видеокарты в этой конкретной сборке клиенту пока не понадобились, но корпус GPU-ready. И мы решили проверить на втором таком же корпусе: влезет ли в него RTX 3070 Ti? Что из этого вышло - с фото, видео и показаниями термодатчиков.

Tower вместо rack: когда это разумный выбор

Стандартная логика: серверу место в стойке. Но когда нет серверной или бюджет небольшой, а задачу решить нужно сейчас, для такой задачи формат корпуса Tower подходит отлично. Найти корпус под несколько десктопных карт - тот ещё квест. Но сегодня мы расскажем про корпус Chenbro SR113, который из коробки рассчитан на 4 двухслотовых GPU, с крепежом и кабелями питания GPU в комплекте. Если задача - именно локальные языковые модели, стоит прикинуть, какой сервер нужен под локальную LLM и сколько GPU в него влезет; разбираем в отдельной статье.

Что Tower даёт для GPU-задач:

• В 1.5-2 раза дешевле стоечных конфигураций с аналогичными возможностями. Плюс нет затрат на стойку, рельсы, PDU.
• Помещается куда угодно. В серверный шкаф или под стол. Обычного кондиционера в комнате хватит, выделенная серверная не нужна.
• Десктопные GPU влезают. В 1U-сервер полноразмерная карта не войдёт физически, в 2U - только двухслотовые, и то не все. Широкие карты на 3,5 слота? (как раз такую мы будем тестировать с этим корпусом) - только 4U-стойка или tower. А 4U-стоечный корпус под GPU стоит как два tower. и требует инфраструктуры.

Что внутри Chenbro SR113-69

Chenbro - бренд, который часто прячется за чужими логотипами. Их корпуса стоят в серверах Supermicro, Tyan и других вендоров, но под чужим именем. SR113 - собственная модель Chenbro для GPU- и HPC-задач, у нас эти корпуса на складе. Вот что внутри:

• До 8 слотов расширения full-height, full-length. Хватит на 4 двухслотовых GPU, если материнка потянет.
• Материнские платы: ATX, E-ATX, EE-ATX (до 12"×13"). Серверные двухсокетные платы встают без переделок.
• Питание: 2× 2000 Вт в режиме 1+1 (один рабочий, один резервный, hot-swap). 2 кВт хватит на платформу с парой GPU.
• Кабели GPU в комплекте: 4 провода с разъёмами нового образца и 8 штук 8-pin старого. Можно комбинировать - подключить карты разных поколений без поиска переходников.
• 8 корзин 3.5" hot-swap (SAS/SATA) с двумя независимыми бэкплейнами на разъёмах Mini-SAS HD. Диски стоят отдельно от GPU-зоны, физически в своём отсеке. Корзины универсальные - принимают и 2.5" диски без дополнительных переходников.
• Охлаждение: 4 вентилятора (80 мм, до 11 000 об/мин, hot-swap) в средней части корпуса. Опционально: ещё 2 вентилятора на CPU-зону и 2 на GPU-зону. Итого до 8 штук.
• Крепёж для GPU в комплекте - планки-фиксаторы, которые держат карту при транспортировке. Карта весом 2+ кг не расшатает слот при перевозке.

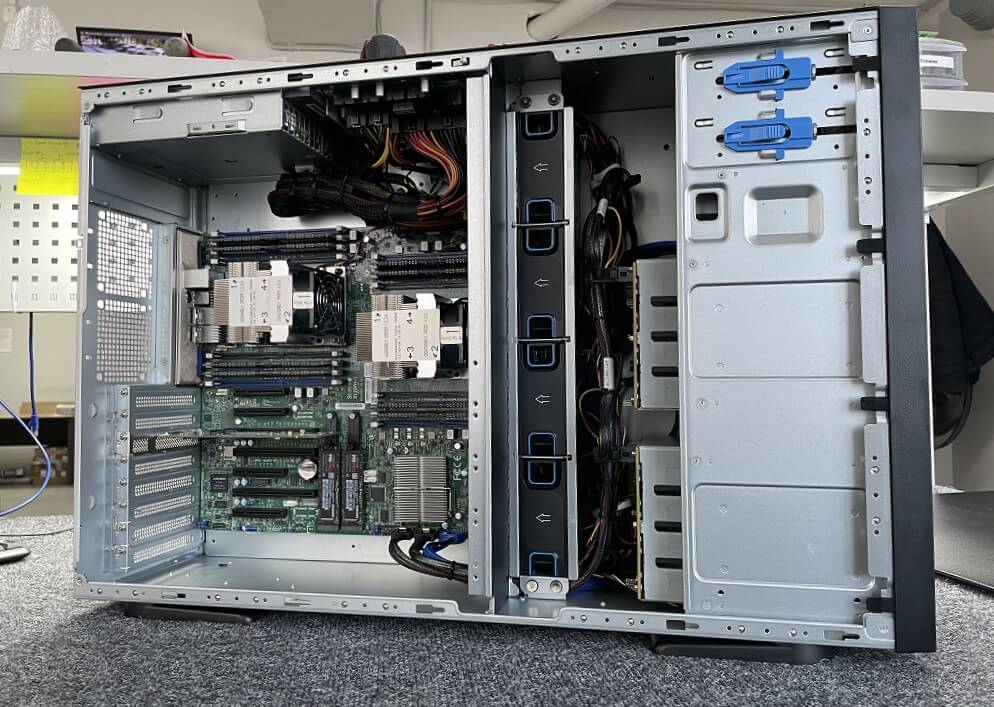

Что у Chenbro SR113-69 внутри

Мы сняли полную распаковку и обзор корпуса на видео - наш инженер на съемках назвал его «красавчиком», давайте разберемся за что.

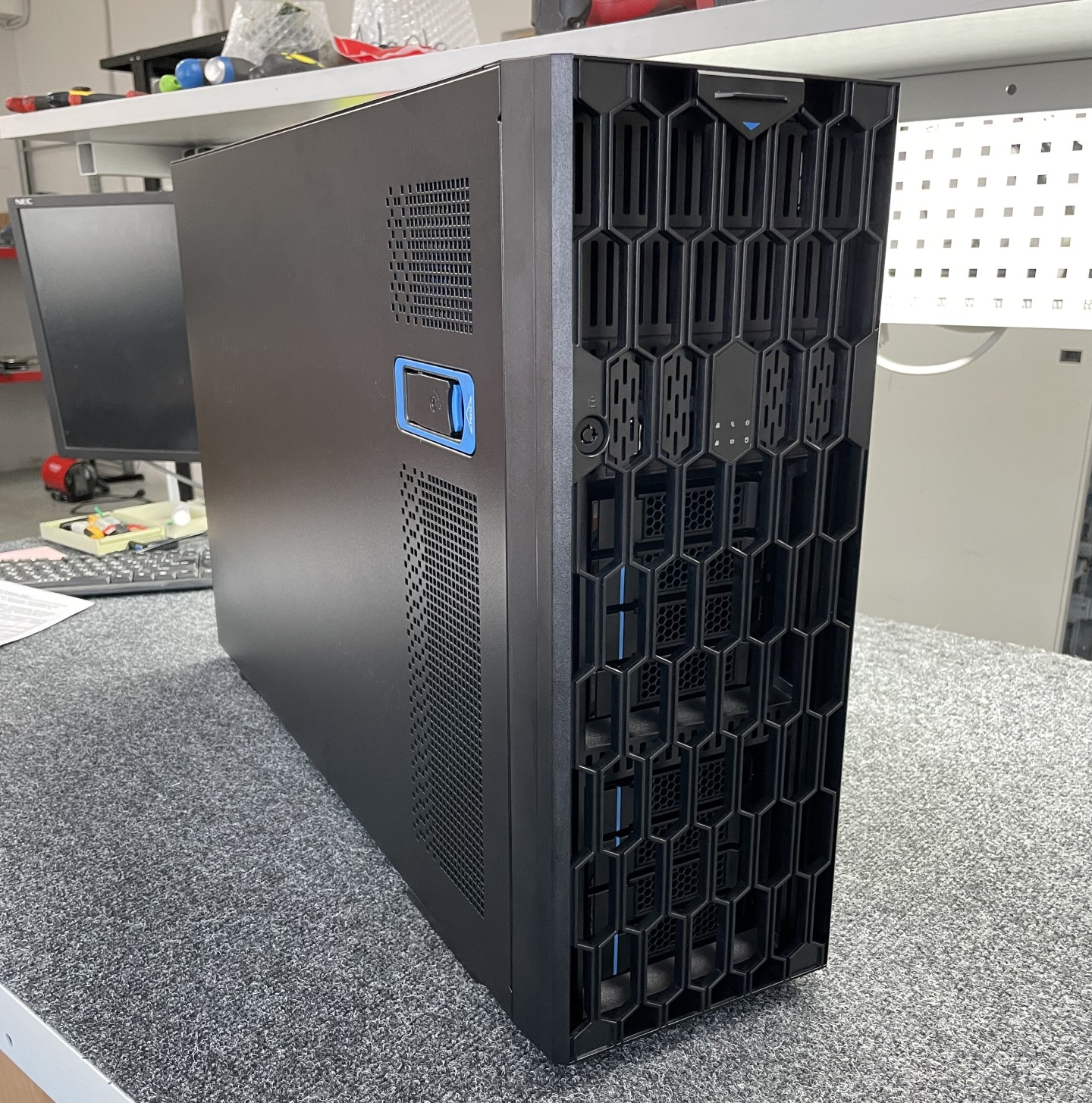

Сразу бросается в глаза декоративный безель с замком, ключи в комплекте. Мелочь, но показательная: открыть дверцу к дисковым корзинам без ключа нельзя, и случайно вынуть диск тоже не получится. Для сервера, который стоит не в закрытой серверной - существенный плюс.

Внутри шина питания модульная: лишние разъёмы снимаются вовсе, так проще организовать продувку GPU-зоны. Приятное инженерное решение - мало у кого так сделано.

Главная фишка - кабели питания GPU в комплекте. Chenbro кладёт сразу оба стандарта: 4 провода с разъёмами нового образца и 8 штук 8-pin старого. Их можно комбинировать: подключить, например, одну RTX 4090 и одну RTX 3090 в одну систему, не докупая переходники. Для смешанных сборок - бесценно.

И три разных кабеля передней панели: один узнаваемо под Supermicro, два других стандартные. При замене платы под другого вендора не придётся искать новые провода.

Сборка для клиента: X11DPH-i без GPU, но с запасом

Конкретный запрос: двухсокетная платформа, NVMe под систему, подготовка под будущие GPU. Видеокарты пока не нужны - клиент добавит их сам, когда будет необходимость.

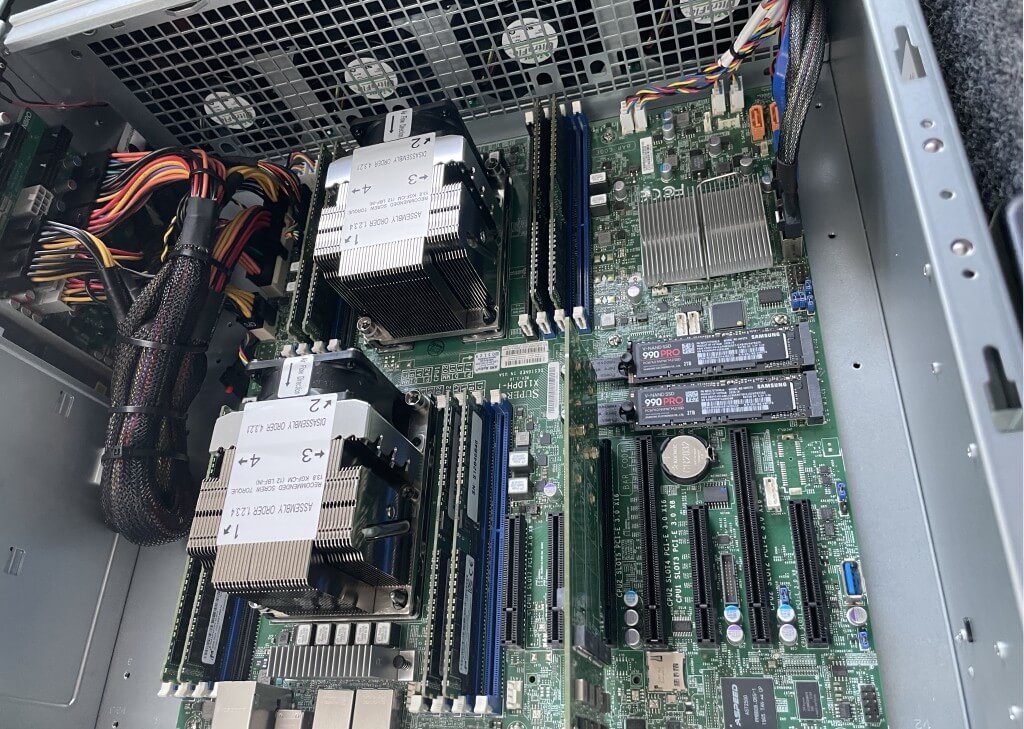

Материнская плата - Supermicro X11DPH-i. Два сокета LGA 3647, несколько PCIe x16, два M.2, IPMI для удалённого управления. Мы уже собирали на ней GPU-сервер с двумя RTX 3090 - платформа знакомая, о той сборке есть отдельная статья.

Накопители - два M.2 NVMe в штатных слотах материнской платы плюс PCIe-адаптер на 4 NVMe для расширения дисковой подсистемы. Если клиент решит добавить GPU - один M.2 придётся переселить из штатного слота. Почему - расскажем ниже.

GPU-кабели оставили в комплекте с корпусом - клиент подключит, когда решит добавить карты.

Итоговая конфигурация:

Эксперимент: влезет ли RTX 3070 Ti?

Клиентский сервер ушёл без GPU. Но на складе у нас ещё один такой же корпус и Gigabyte AORUS RTX 3070 Ti - почему бы не проверить, как они уживутся вместе?

Установка

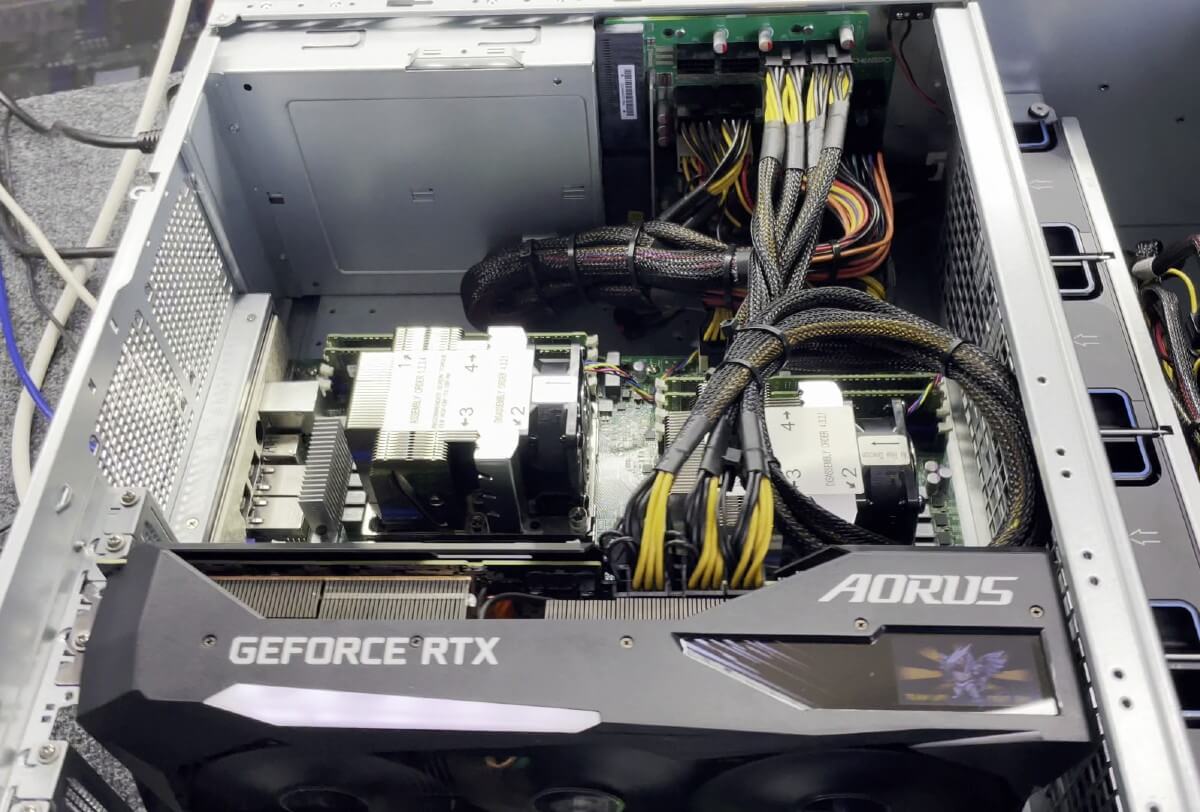

Gigabyte AORUS RTX 3070 Ti с массивным трёхвентиляторным кулером занимает 3,5 слота в ширину. Корпус Chenbro имеет 8 слотов расширения. Теоретически в него влезает до 4 карт двойной ширины. Но шаг между PCIe-слотами на материнской плате фиксированный, и толстая карта на 3,5 слота съедает соседние позиции - четыре таких уже не поставить.

Результат: карта влезла, но впритык. По высоте закрывается, по ширине крышка садится с зазором в несколько миллиметров. Ещё бы пол-слота - и не собрали бы.

Отдельная история - кабели питания. 8-pin коннекторы торчат вбок и при широкой карте упираются в стенку корпуса. Это не косяк Chenbro, это общая проблема широких карт с боковым питанием. С прямыми разъёмами впритык, но не мешает. Если хочется аккуратнее - угловые переходники, они снимут нагрузку с разъёма.

Старый знакомый: M.2 против GPU

На Supermicro X11DPH-i два штатных M.2-слота. Мы уже сталкивались с этим при сборке GPU-сервера на двух RTX 3090: ответная часть фиксатора GPU ложится прямо на второй слот M.2. Физически перекрывает и диск туда не вставить. Подробный разбор и решение - в нашей статье про ту сборку.

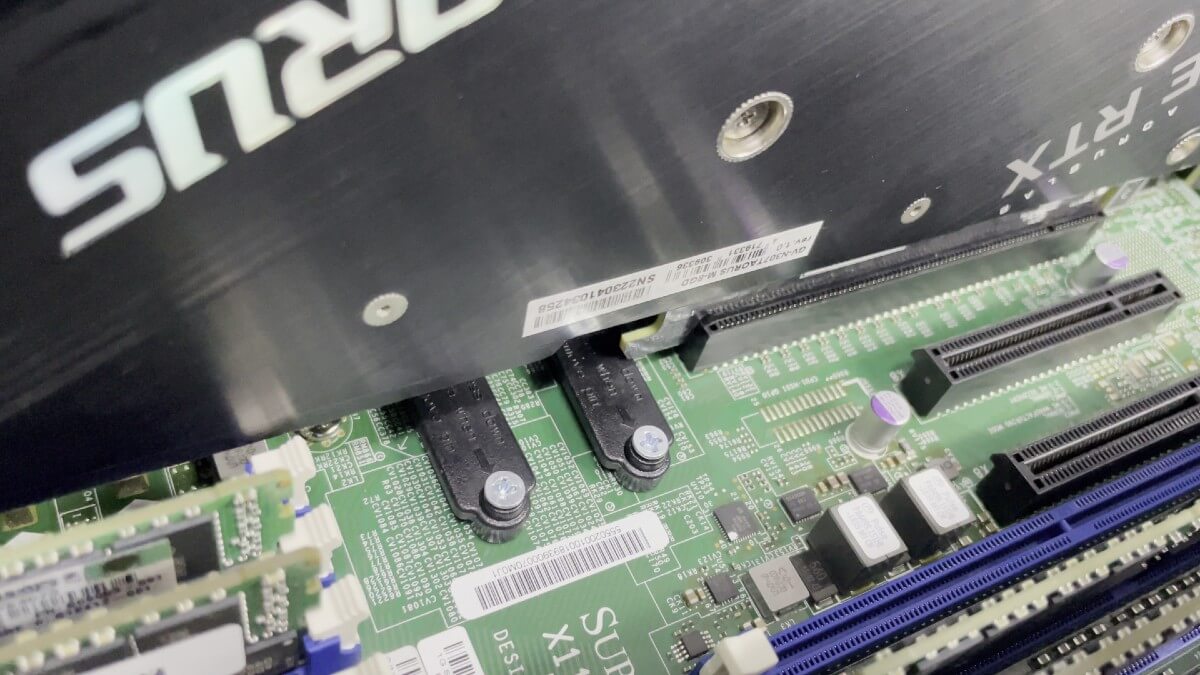

С RTX 3070 Ti - та же картина. Защёлка фиксатора GPU упирается в M.2 слот. Решение: PCIe-адаптер для M.2 NVMe, диск переезжает в соседний слот подальше от карты.

Термотест: FurMark в закрытом корпусе

Установили AORUS RTX 3070 Ti, закрыли корпус, запустили FurMark на полной нагрузке, мониторинг - через HWiNFO64. Ждали больше 30 минут.

Результат: максимум 70,7°C на GPU.

Термолимит у RTX 3070 Ti - 93°C. Запас больше 20 градусов. Для закрытого корпуса с полной синтетической нагрузкой - результат, к которому сложно придраться.

Четыре 80-мм вентилятора в средней части корпуса гонят воздух прямо через GPU-зону - основной поток идёт как раз поперёк радиатора карты. Десктопные карты с открытыми кулерами для такого режима и рассчитаны: им нужен просторный корпус и спокойный сквозняк, в турбопотоке 2U они как раз плохо себя чувствуют. Ну и БП на 2000 ватт, питающий карту с TDP 290, работает на 15% мощности - сам почти не греется, горячего воздуха в корпус добавляет по минимуму.

Итог

Chenbro SR113-69 - отличная рабочая лошадка в формате Tower под GPU: до 4 двухслотовых карт, 2 кВт с резервированием, продувка GPU-зоны, крепёж для транспортировки. RTX 3070 Ti с 3,5-слотовым кулером влезает на пределе, но влезает - и охлаждается с запасом 20+ градусов.

Для компаний, где задачи растут быстрее инфраструктуры, Tower с GPU-запасом - разумный расчёт. Добавить GPU в работающий сервер - полчаса времени.
