Как подключить коммутатор

Коммутатор — это сетевое устройство второго (а в случае L3 — третьего) уровня OSI, которое коммутирует трафик между портами на основе MAC- или IP-адресов. Именно он определяет, дойдет ли пакет до нужного хоста за микросекунды или создаст широковещательный шторм на весь сегмент.

Что такое коммутатор?

Коммутатор — узловое устройство локальной сети. Он принимает фрейм, смотрит в таблицу MAC-адресов и отправляет его строго на нужный порт — без лишнего шума в сеть. Неуправляемый справляется с этим «из коробки», управляемый коммутатор дополнительно умеет в VLAN, QoS, зеркалирование трафика и мониторинг по SNMP.

Как выглядит

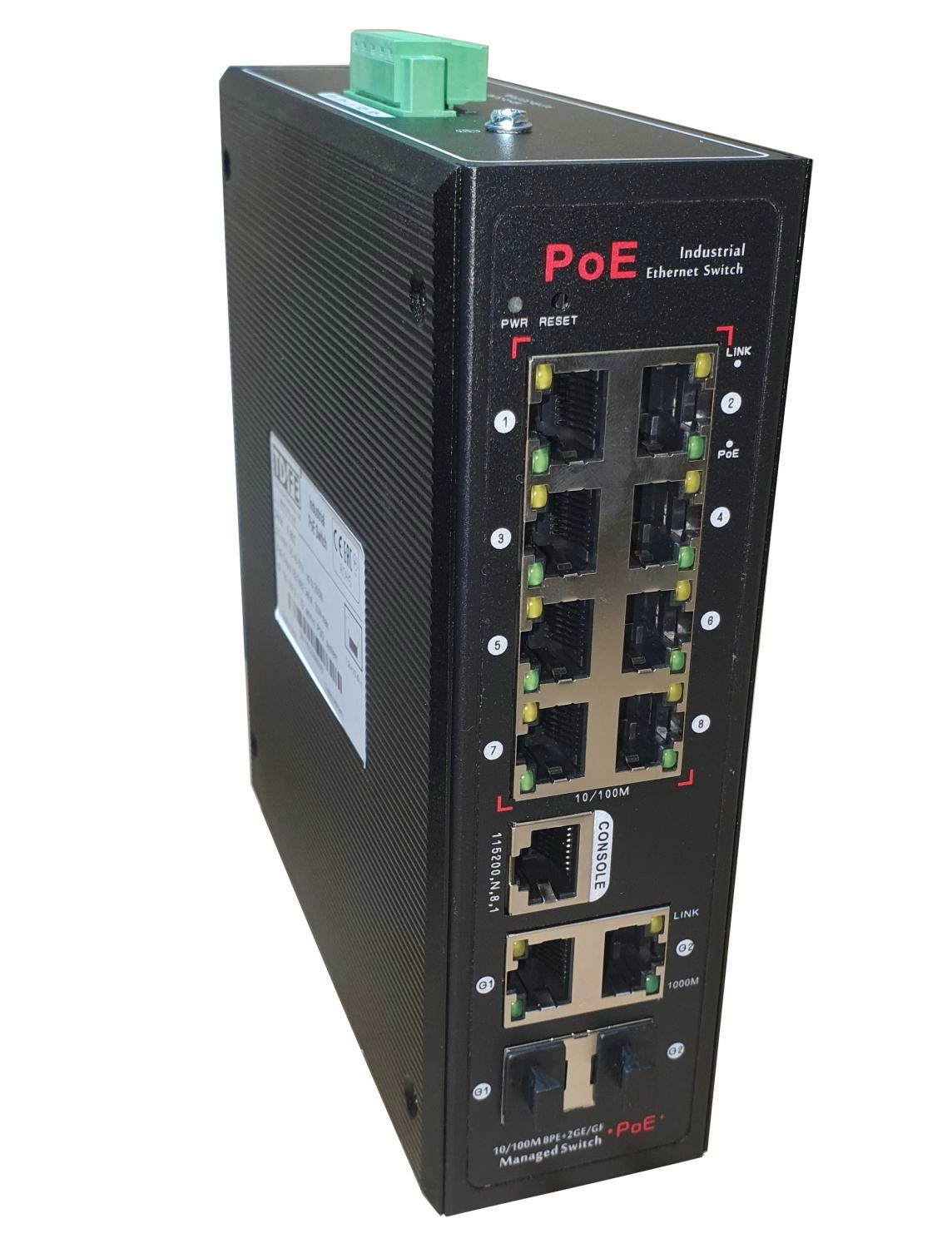

Серверный коммутатор — это 1U (реже 2U) устройство для монтажа в стойку 19″. На передней панели — порты RJ-45 или SFP/SFP+, LED-индикаторы активности и link/speed, иногда ЖК-дисплей на флагманах. Сзади — блоки питания (часто дублированные, горячезаменяемые), разъём консоли, иногда порты стекирования. Настольные версии для небольшого офиса — в пластиковом корпусе без монтажных ушей.

Как работает коммутатор

Принцип прост: пришёл фрейм — коммутатор смотрит MAC назначения в CAM-таблице. Нашёл — форвардит на конкретный порт. Не нашёл — флудит на все порты, кроме входящего (это нормально, это обучение). Если MAC отправителя ещё не в таблице — записывает. Так CAM-таблица постепенно заполняется, и широковещательный трафик снижается до минимума. L3-коммутаторы дополнительно делают маршрутизацию между VLAN аппаратно — на скорости проводной линии, без задержек как у программного роутера.

Где находится коммутатор

Стоечный коммутатор крепится в 19″ стойку — в серверной, гермозоне ЦОДа или в телекоммуникационном шкафу на этаже. Ядро сети (core switch) обычно сидит в главной серверной и агрегирует трафик от коммутаторов уровня доступа. Последние стоят ближе к рабочим местам — в распределительных шкафах на этажах. Температура в помещении — не выше +35 °C, влажность — без конденсата. Это не рекомендация, это требование из эксплуатационной документации любого вендора — подробнее о нормах читайте в материале про требования к серверным помещениям.

Как выбрать

Чек-лист при выборе:

• Число и тип портов. Считай с запасом 20–30% под рост. Для серверного сегмента нужны SFP+ (10G) или QSFP28 (100G), для конечных устройств — GbE RJ-45.
• Уровень управляемости. Неуправляемый — в мелкие офисы без ИТ-персонала. Управляемый L2 — везде, где нужны VLAN. L3 — для маршрутизации между сегментами без выделенного роутера.
• Буфер пакетов. Критично для хранилищ (NAS/SAN) и кластеров. Маленький буфер = дропы при burst-трафике.
• PoE/PoE+/PoE++. Если питаешь IP-камеры, точки доступа или IP-телефоны по кабелю — считай суммарный бюджет мощности (не только число PoE-портов).
• Резервирование питания. В продакшне — только dual PSU с горячей заменой.
• Стекирование. Нужно управлять несколькими устройствами как одним? Ищи поддержку stack/VSS/IRF у конкретного вендора.

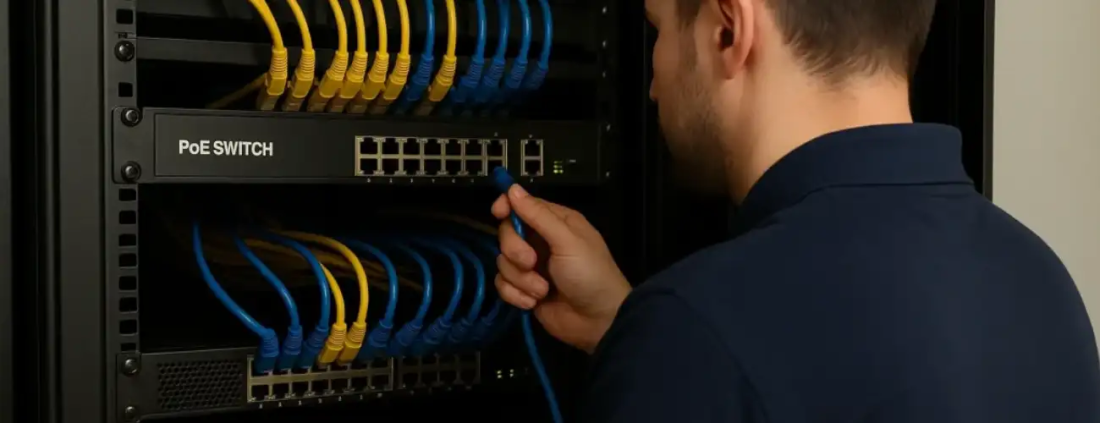

Способы подключения

Физически всё просто: UTP-кабель (Cat5e/Cat6/Cat6A в зависимости от скорости) вставляется в RJ-45 порт — разъём защёлкивается до щелчка. Для аплинков и серверных подключений 10G+ — SFP+-модули с DAC-кабелями (прямое подключение медью до 5–7 м) или LC-коннекторы для оптики. Коммутатор определяет скорость и дуплекс автоматически (auto-negotiation), но для серверных портов рекомендуется прописывать скорость и full-duplex вручную — это убирает потенциальный mismatch.

Способы настройки

Доступ к настройкам — через веб-интерфейс (HTTP/HTTPS), CLI по SSH/Telnet или консольный порт (RS-232 / mini-USB, 9600 baud). Для серьёзной инфраструктуры ещё актуальны NETCONF/YANG и централизованные платформы управления — Cisco DNA Center, HPE Aruba Central, Huawei iMaster NCE.

Базовый список того, что настраивается:

• VLAN (802.1Q): создание, назначение портов в access/trunk
• STP/RSTP/MSTP: защита от петель
• Port security и 802.1X для ИБ-аудита инфраструктуры: контроль доступа по MAC или через RADIUS
• SNMP v2c/v3 и syslog: мониторинг и логирование
• Link Aggregation (LACP/802.3ad): объединение портов для отказоустойчивости и роста пропускной способности.

Соединение роутера и коммутатора

Для этого понадобятся стандартные Ethernet-кабели. Далее настройка производится следующим образом:

1. Берется свободный порт коммутатора.
2. Втыкается в него один конец кабеля. Аналогичные действия проводятся и с роутером. Проверяется, хорошо ли закреплен коннектор.
3. Активируются оба устройства. Иногда нужно подождать, чтобы приборы установили соединение.
4. Проверяется стабильность связи. Можно дополнительно посмотреть на индикаторы – они должны гореть, свидетельствуя об имеющемся подключении.

Что можно подсоединить к коммутатору?

К сетевому интерфейсу можно подключить разнообразные устройства для расширения сети. К числу подходящих вариантов относятся серверы, принтеры, сетевые хранилища данных, IP-камеры, точки доступа Wi-Fi, сетевые принтеры и другие сетевые устройства. Также коммутатор может быть соединен с другими такими же, чтобы сформировать более сложную сетевую конфигурацию. Важно удостовериться, что все подключенные устройства соответствуют стандарту связи в рамках сети.

Можно ли настроить выход в интернет при помощи коммутатора?

Для этого понадобится маршрутизатор или роутер. Достаточно подключить к нему коммутатор и у сервера будет выход в интернет, если система способна взаимодействовать с механизмом PoE. Это отдельная функция для обеспечения подачи питания по Ethernet.

Как включить порты на коммутаторе?

Для активации портов на коммутаторе вам нужно зайти в его управляющий интерфейс, который обычно доступен через веб-браузер. Войдите в административный раздел, используя соответствующие учетные данные, предоставленные поставщиком. Затем найдите раздел настройки портов в меню.

Выберите конкретный порт, который вы хотите активировать, и установите соответствующее значение, чтобы разрешить передачу данных через него. Обычно это может быть опция «Enable» или что-то подобное. Повторите этот процесс для каждого порта, который вы хотите активировать. После завершения процедуры нужно сохранить настройки.

Убедитесь, что все девайсы подключены к активированным портам, и коммутатор автоматически начнет передачу данных между подключенными устройствами.

Какие порты есть у коммутатора?

Коммутаторы имеют различные типы портов, каждый из которых предназначен для определенных целей:

• RJ-45 (GbE / 2.5G / 5G / 10GbE) — массовый интерфейс для подключения серверов, рабочих станций, сетевых устройств. Поддерживаемая скорость зависит от PHY чипа конкретной модели.
• SFP / SFP+ / SFP28 — 1G / 10G / 25G соответственно. Модульный формат: ставишь оптику или DAC под конкретную задачу. SFP не равно SFP+ — они физически совместимы, но скорости разные.
• QSFP+ / QSFP28 / QSFP-DD — 40G / 100G / 400G. Аплинки и межстоечные соединения в ЦОДе.
• Combo-порты — один слот работает либо как RJ-45, либо как SFP (но не одновременно). Удобно, когда заранее неизвестно, что будет подключено.
• Stack-порты — проприетарный интерфейс для объединения устройств в стек. У каждого вендора своё: Cisco StackWise, Huawei iStack, HPE SmartRate.
• Консольный порт (RS-232, mini-USB, micro-USB) — out-of-band управление. Без него не обойтись, если устройство потеряло IP или завис веб-интерфейс.
• Порты PoE / PoE+ / PoE++ — питание по UTP: 15,4 Вт / 30 Вт / до 90 Вт на порт (стандарты 802.3af / 802.3at / 802.3bt).

Как войти в коммутатор?

ДIP-адрес коммутатора можно найти в документации, на наклейке на корпусе или командой show ip interface brief (Cisco) / display ip interface brief (Huawei) через консоль. Вводишь адрес в браузере — попадаешь в веб-GUI. Через терминал (PuTTY, SecureCRT, стандартный SSH-клиент) — в CLI. Дефолтные учётные данные указаны в Quick Start Guide конкретной модели. После первого входа — сменить пароль, это не рекомендация, это минимальная гигиена.

Как происходит настройка IP?

Для настройки параметров на коммутаторе достаточно:

1. Подключиться к нему.
2. Перейти к параметрам.
3. Указать IP.
4. Выбрать маску подсети.
5. Выбрать стандартный шлюз и сохранить параметры.

Для соединения с устройством можно воспользоваться механизмами:

• Информационный интерфейс: переход по айпи и использование логина и пароля для входа.
• Консольный порт: кабель соединяет сервер и прибор, нужен терминал и выбор скорости передачи данных терминала на 9600 бит/с.
• Утилита управления: запустите утилиту управления коммутатором.

Когда коммутатор соединен, требуется указать данные для входа в систему.

После настройки IP-адреса необходимо сохранить настройки. Для этого нажмите кнопку «Сохранить».

Что такое коммутатор доступа?

Коммутатор доступа (access switch) — нижний уровень иерархической сети. Именно к нему подключаются конечные устройства: ПК, IP-телефоны, камеры, точки доступа. Он работает преимущественно на L2, держит VLAN-политики и port security, и отдаёт аплинк на коммутатор агрегации или ядра.

Отличие от ядра — в плотности портов и простоте: много дешёвых GbE-портов вниз, один-два 10G/25G аплинка вверх. Производительность по forwarding rate здесь важна, но не так критична, как на ядре, где проходит весь транзитный трафик сети.

Если нужен подбор под конкретную задачу — инженеры ittelo.ru помогут с выбором под требования проекта и бюджет.
