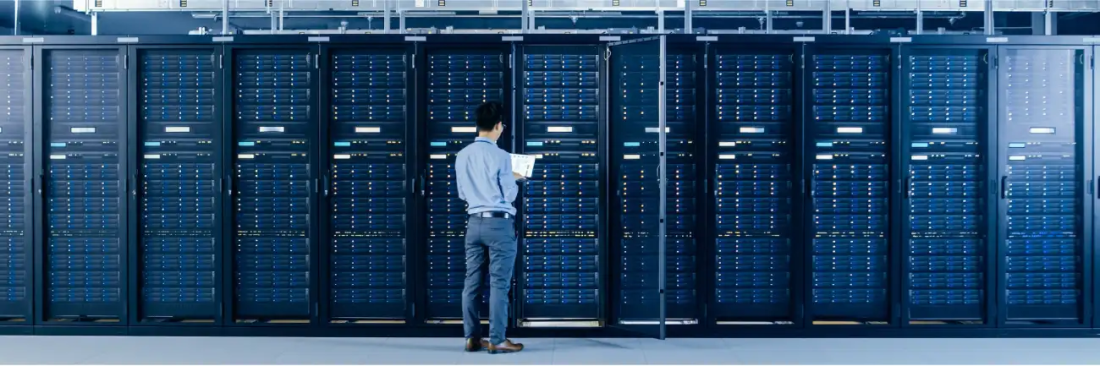

Требования к серверным помещениям

На больших предприятиях телекоммуникационная сеть может состоять из нескольких узлов. Серверное помещение является комнатой, в которой располагаются технические устройства, необходимые для контроля всей системы в целом. Например, 1С-сервер предназначен для управления другими компьютерами и всей соответствующей инфраструктурой. Такое решение позволяет сделать работу организации более эффективной и при этом использовать весь ее программный потенциал.

Для безопасности и стабильности деятельности основного телекоммуникационного узла для техники должны быть созданы определенные условия. В частности необходимо учитывать показатели влажности, наладить систему фильтрации, кондиционирования.

Расширение серверного помещения

Выбор комнаты для монтажа компьютерной системы потребует времени и внимания к деталям. При планировании размещения основного управляющего узла важно понять, что такое сервер. Все компьютеры, которые используются на предприятии, объединены в сеть. Для общего управления этим программным оборудованием необходимо использовать сервер. Помещение для него нужно выбирать в соответствии с потенциальным расширением.

Увеличение площади, на которой будет располагаться сервер, может быть осуществлено за счет соседних комнат. При этом важно учитывать их характеристики, которые не должны отрицательно повлиять на эффективность главного телекоммуникационного узла. Важно учитывать размер площади, размещение систем кондиционирования.

Рекомендуемые размеры серверного помещения

Выбирать комнату для размещения основного управляющего узла необходимо с учетом нескольких факторов. В частности, пользователь, который планирует купить сервер, должен обратить внимание на следующие характеристики:

• размер обслуживаемой площади;
• количество программного оборудования, которое будет обеспечивать эффективность работы всей системы;
• возможность монтажа дополнительного программного оборудования, расширения площади.
• способ установки;
• доступ специалистов для осуществления ремонта или регулярного технического обслуживания.

Высота от пола до потолка должна быть больше показателя 2,44м. При этом желательная общая площадь комнаты, независимо от количества компонентов системы, – 14 кв. метров. На этой территории должно располагаться не только компьютерное оборудование, но и другая техника, которая обеспечит бесперебойную работу управляющему узлу.

Рекомендуемые размеры серверного помещения в специализированных зданиях

Управляющее программное оборудование устанавливают также в специализированных учреждениях. К ним относятся больницы, гостиницы. Для них характерна небольшая плотность расположения узлов, которые являются частью телекоммуникационной сети. Чтобы узнать, как выбрать сервер для 1С, достаточно ознакомиться с данными, представленными далее.

Соответствующую комнату для последующего монтажа техники не стоит выбирать с учетом только рабочей области. Важно обратить внимание на количество зон, которые будут использоваться во время работы.

Защита от протечек воды

Чтобы защитить основной управляющий узел от попадания влаги, необходимо учитывать следующие рекомендации:

1. Отсутствие трубопроводов, а также дренажных систем. Установка допускается только при необходимости обеспечения работы самого сервера или других систем, которые также располагаются в этой комнате.
2. При наличии сплинкеров необходимо установить специальные каналы для дренажа. Систему нужно расположить непосредственно под трубопроводом.
3. Комната с основным оборудованием не может располагаться ниже уровня поверхности земли. Такое решение допустимо только в случае наличия дополнительной защиты от воды.

В некоторых случаях риск протечки сохраняется на высоком уровне. В связи с этим стоит заранее оснастить помещение дренажом. Самый простой вариант – создание сливного отверстия в полу.

Окна

При выборе здания или отдельного помещения для установки программного оборудования важно обратить внимание на оконные проемы. Лучше остановить свой выбор на отдельной комнате или здании без окон. Таким образом можно обеспечить сохранность оборудования, защитить технику от солнечного света и другого отрицательного влияния агрессивной окружающей среды.

Если в помещении изначально присутствуют оконные проемы, необходимо ликвидировать их. Самый простой и доступный вариант – заложить отверстия кирпичом или другим строительным материалом. В качестве альтернативы могут быть использованы листы OSB.

Требования к двери в серверную

Этот элемент обеспечивает защиту программного оборудования. В связи с этим при выборе комнаты для монтажа сервера важно учитывать соответствие двери следующим показателям:

1. Высота. Оптимальный показатель – 2–2,28 м. Проем должен позволять беспрепятственно вносить и выносить оборудование в помещение.
2. Ширина. Допустимый минимальный показатель составляет 91 см. Если планируется размещение негабаритной техники, лучше всего остановить выбор на помещении с двустворчатой дверью. Минимальная ширина в таком случае будет составлять 1,82 м.
3. Наличие надежного запирающего устройства. Доступ к главному телекоммуникационному узлу может иметь ограниченный круг сотрудников компании.

Допустима установка двери раздвижного типа. Навесная разновидность должна открываться исключительно наружу. При этом раскрытие должно составлять 180°.

Подвесной фальшпотолок

Оборудование в комнате должно быть надежно защищено от протечек. Учитывая это, необходимо отказаться от подвесных конструкций. Другие недостатки фальшпотолка:

• недостаточная вентиляция;
• накопление пыли, а также воды;
• низкий уровень пожарной безопасности.

В связи с этими характеристиками, при определении помещения для установки программного оборудования лучше отдать предпочтение комнатам с обычным потолком. В обратном случае при ремонте или замене нескольких плит вся пыль, которая скопилась на их поверхности, окажется в серверной, а значит и внутри технических устройств. Как следствие может наступить перегрев или повреждение отдельных элементов управляющей системы.

Отделка стен потолка и пола

Чтобы обеспечить безопасность и стабильную работу, важно уделить внимание и покрытию разных поверхностей в серверной комнате. Правильно подобранный вариант поможет предотвратить появление пыли, воды и других веществ, которые могут стать причиной сбоя.

При выборе декоративного покрытия важно учитывать соответствие характеристик краски или других материалов существующим ГОСТам. В обратном случае люди, которые стабильно находятся в комнате и обеспечивают работу телекоммуникационного центра, могут получить отравление. Связано это с концентрацией химических соединений, которые присутствуют в составе строительных материалов.

Требование для стен

Стены помещения, в котором располагается серверное оборудование, принято покрывать краской. В составе колерующего вещества не должны присутствовать агрессивные химические соединения, способные нанести вред организму человека.

Важно также уделить внимание выбору цвета. Чаще всего для покрытия поверхности стен выбирают краску светлых оттенков (бежевый, белый).

При желании можно остановиться на покрытии другого типа. Главное, что стоит учитывать при выборе материала – изоляция. Покрытие не должно накапливать пыль, влагу и другие вещества, которые могут нанести вред технике.

Требование для полотка

Покрытие нужно выбирать с учетом нагрузки и особенностей помещения, в котором установлено оборудование сервера. Самое главное требование к потолку – изоляция. Перекрытие не должно накапливать пыль. В связи с этим лучше отказаться от фальшпотолка. Подвесная конструкция требует периодического обслуживания, а также ремонта. При замене одной или нескольких плит вся пыль, которая скапливается на поверхности, может попасть во внутренние системы технических устройств.

Дополнительное требование – гидроизоляция. Протечка воды может стать причиной сбоя или аварийной ситуации. Особенно высок риск в помещениях с установленной системой пожаротушения.

Требование для пола

В качестве покрытия часто используется краска. Важно, чтобы материал соответствовал установленным стандартам. Цвет покрытия при этом может быть любым.

Пол должен быть абсолютно ровным. Его покрытие должно обладать антистатическим эффектом. Таким образом можно добиться качественного отвода от устройств статического электричества.

В помещении может находиться техника, которая требует обязательного наличия трубопроводов. В этом случае необходимо наладить сток. Проблема часто возникает в комнатах, оборудованных сплинкерами. В некоторых случаях достаточно разместить под трубами дренаж. Дополнительной защитой станет отверстие для слива жидкости в полу.

Нагрузка на фальшпол и на перекрытие пола

В серверной устанавливают достаточно тяжелые устройства. В частности речь идет об аккумуляторных батареях и другой технике. Отдельные элементы оборудования, которое обеспечивает контроль за разными узлами общей системы, могут располагаться в монтажном ящике. Масса может достигать 0,5 т.

Учитывая специфику, лучше выбрать фальшпол. Высота покрытия должна быть не меньше 30 см. Область, расположенная под полом, используется для установки каналов, вентиляционных систем. Составляющими фальшпола могут быть плитки. При необходимости их можно быстро снять и получить доступ к зоне, в которой находятся кондиционер и другие подобные устройства.

Микроклимат

Оборудование, которое осуществляет контроль над отдельными компьютерами общей системы, должно находиться в помещении с особыми условиями. В комнате необходимо поддерживать рекомендованный уровень влажности, а также температуры. В обратном случае может наступить технический сбой.

Важно наладить систему микроклимата, которая будет обеспечивать поддержку техники в любое время года. Оборудование часто работает без перерыва. Если существующая система не может выдерживать постоянную нагрузку, важно разработать резервный вариант. Он сможет взять на себя нагрузку в случае выхода техники из строя.

Температура

Техника может стабильно работать в пределах определенных показателей. Охлаждение может быть водяного или воздушного типа. Систему выбирают с учетом количества шкафов, постоянной нагрузки и других показателей.

Воздушное охлаждение нужно осуществлять на высоте минимум 1,5 м от поверхности пола в области подачи охлажденного потока воздуха. Технические устройства серверной должны активно работать в этот момент. Таким образом можно получить наиболее точные данные. Оптимальный показатель температуры составляет 20–25°С.

Влажность

Рекомендуемый показатель влажности в помещении серверной комнаты составляет 40–55%. Поддерживать оптимальный уровень можно с помощью изоляции помещения от поступления атмосферного воздуха. При недостаточной влажности можно установить дополнительные системы увлажнения.

Еще один распространенный вариант – прецизионные кондиционеры. Такие устройства, как правило, имеют встроенный увлажнитель.

Ультразвуковое устройство в свою очередь поможет снизить энергопотребление. Устанавливать такие системы гораздо проще, чем промышленные комплексы кондиционирования.

Вентиляция

Выбор оборудования зависит от количества основных шкафов серверной и людей, которые постоянно находятся в комнате. При большом скоплении рабочего персонала необходимо установить комплекс, который будет менять воздух в помещении как минимум один раз в час. В связи с этим важно, чтобы в серверной воздушное давление было выше, чем в других комнатах здания.

Дополнительно необходимо оснастить комнату системой фильтрации. Благодаря ей будет поступать очищенный воздух. Чтобы вентиляционная техника работала стабильно, необходимо заранее подключить ее к источнику резервного питания.

Защита от вредных веществ

Отрицательное влияние на состояние внутренних элементов оборудования и работу всей системы могут оказать разные внешние факторы. В частности речь идет о пыли, а также вредных химических веществах. В списке ниже представлена предельная концентрация самых распространенных соединений:

• оксиды азота – 0,1 промилле;
• сероводород – 0,05 промилле;
• пыль – 100 мг/ в сутки;
• хлор – 0,01 промилле;
• углеводороды – 4мг/в сутки.

Чтобы снизить концентрацию, а также предотвратить попадание вредных химических соединений и веществ внутрь техники, необходимо использовать систему фильтрации. При выборе устройств нужно учитывать постоянную нагрузку на оборудование, размер комнаты, количество рабочего персонала.

Вибрация

Допустимая амплитуда колебаний в помещении серверной должна оставаться в пределах частоты 25 Гц и не превышать показатель 0,1 мм. Большая вибрация может негативно повлиять на устройства, которые находятся в помещении. В частности это касается мест соединений, контактов и работы всего оборудования в целом.

Чтобы снизить уровень вибрации, необходимо заделать все швы вокруг оконных и дверных проемов. В качестве ящика для оборудования можно использовать специальные прорезиненные емкости, основой для которых служат специальные ножки. Эти элементы поглощают колебания и делают технику более устойчивой.

Освещение серверного помещения

Показатель важен для обеспечения стабильной работы техники. Обслуживающий персонал должен иметь возможность быстро обнаружить и устранить проблему.

Согласно существующим стандартам, уровень освещенности нужно измерять на расстоянии около 1 м от напольного покрытия. Оптимальный показатель – не меньше 500 люкс.

Светильники нужно устанавливать на потолке. Чтобы управлять системой, необходимы выключатели. Их нужно размещать рядом с дверным проемом на высоте около 1,5 м от пола.

Для стабильной работы системы освещения необходимо правильно распределить нагрузку. Электропитание основного оборудования и комплекса, который необходим для освещения, должны осуществлять разные распределительные щиты.

Электромагнитные помехи

Для качественной работы всего учреждения оборудование в серверной должно работать стабильно. Под воздействием электромагнитного поля данные могут передаваться медленно.

Источником проблем может быть любое оборудование, которое создает электромагнитные помехи. При сильной генерации в проводнике формируется ток. Он может нарушить процесс обмена и передачи информации.

Для стабильной работы телекоммуникационного узла важно контролировать уровень электромагнитных помех. Чтобы предотвратить сбой системы, нужно размещать технику на расстоянии. Оптимальный уровень напряженности электрического поля, независимо от диапазона частот, должен составлять 3 В/м.

Электропитание и электрические розетки

Для обеспечения стабильного электропитания в помещении должно находиться минимум 2 отдельных блока двойных розеток. Каждый элемент должен быть подключен к отдельному кабелю. Одна розетка рассчитана на переменный ток в пределах 16А.

Дополнительно можно оснастить помещение двойными блоками розеток. Они должны быть закреплены на стенах. Расстояние от пола составляет 15 см. Интервал между отдельными блоками – 1,8 м.

Силовой кабель, который обеспечивает электропитание, должен быть подключен к резервной системе. Таким образом удастся создать условия для стабильной работы даже при возникновении аварийной ситуации на основной подстанции.

Заземление

Организация заземления в помещении, в котором находится оборудование сервера, является обязательной процедурой. Проводить ее необходимо согласно существующим стандартам ГОСТа.

Для заземления в серверной нужно использовать специальную шину. Конструкция также должна быть подключена к соединительным проводникам. Таким образом основное оборудование, а также металлические кабелепроводы будут стабильно сбрасывать ток.

Чтобы проверить качество выполненных работ, необходимо измерить сопротивление всей системы. Показатель не должен превышать существующие нормы.

Прокладка магистральных кабелепроводов к серверному помещению

Комплекс оборудования будет работать стабильно и эффективно только при наличии соответствующего электроснабжения. Для подключения к распределяющему щиту необходимо использовать соответствующие кабелепроводы. При выборе элементов комплекса нужно учитывать предполагаемую нагрузку на оборудование, размер помещения, количество разводок.

При необходимости можно обратиться к специалистам компании ittelo.ru. Сотрудники фирмы смогут проложить кабелепроводы для стабильного электроснабжения серверной с учетом всех особенностей помещения. Чтобы оформить заявку, достаточно позвонить по указанному на сайте номеру телефона.

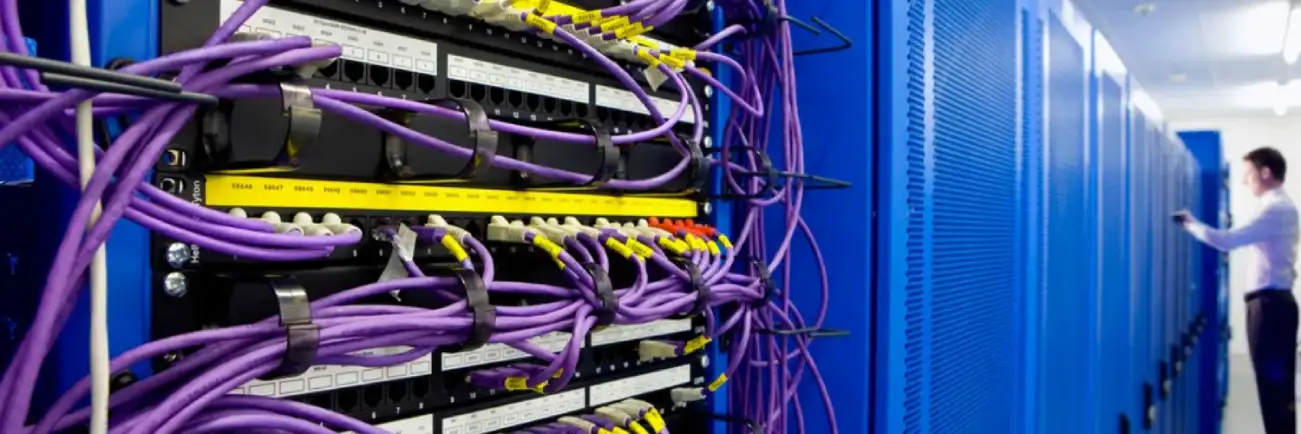

Средства распределения кабелей и организации кабельных потоков

Снабжение помещения, в котором находится серверное оборудование, осуществляется с помощью кабеля. Важно грамотно распределить не только нагрузку, но и сами компоненты проводки. Для распределения отдельных элементов комплекса электроснабжения нужно использовать специальные организаторы и кабелепроводы. При размещении необходимо учитывать следующие рекомендации:

• надежное крепление отдельных компонентов комплекса;
• элементы должны выдерживать вес основного закрепленной проводки;
• высокий уровень защиты;
• радиус изгиба при размещении должен быть минимальным.

Все кабеля протягивают от ввода до шкафа, в котором находится основное оборудование сервера. Если местом крепления стал потолок, необходимо оставить распределительные компоненты открытыми. Такое решение в дальнейшем облегчит проведение ремонтных работ, а также установку дополнительного кабеля.

Кабельные вводы в серверное помещение

Проводка, которая обеспечивает стабильное электропитание серверного оборудования, прокладывается от места ввода до шкафов с техникой. Грамотно организованная система может распределить нагрузку на систему электроснабжения.

Ввод, от которого проводка направляется к основному оборудованию, должен находиться рядом с основным помещением. Лучше всего установить этот компонент общей системы возле двери. При необходимости проведения ремонтных работ или установки дополнительных устройств специалисты смогут быстро получить доступ к основной системе.

Правила противопожарной безопасности для серверного помещения

Для бесперебойной работы и безопасности рабочего персонала необходимо уделить внимание оснащению серверной необходимыми противопожарными средствами. В частности нужно следовать рекомендациям:

• заделать все места ввода кабелей в комнату огнеупорным материалом;
• при подготовке помещения к установке сервера необходимо заменить все стены, потолочные перекрытия, перегородки на несгораемые (материал должен демонстрировать огнестойкость в течение минимум 45 минут);
• установить в комнате огнеупорную дверь (отсутствие пустот, толщина – от 4 см);
• монтаж соответствующей вентиляционной системы.

При оборудовании серверной необходимо использовать датчики, а также сплинкеры. Чтобы система пожаротушения не сработала без причины, головки датчиков закрываются специальными колпаками.

Пожаротушение в серверной

При обнаружении возгорания в комнате с оборудованием нельзя использовать для ликвидации пожара воду или другие средства, которые содержат жидкость. В помещении должны располагаться специальные средства, которые разработаны для пожаротушения в комнатах с электрическим оборудованием.

Для ликвидации возгорания могут быть использованы аэрозольные или газовые системы. В первом случае в состав средств входит порошок. При контакте с огнем он перекрывает доступ кислорода. Газовые системы работают по тому же принципу. Отличие состоит в том, что газ перекрывает доступ кислорода, не контактируя с огнем, а заполняя все помещение.

Ограничения доступа

В серверной находится главный центр управления всеми компьютерами предприятия. В связи с этим необходимо ограничить доступ в комнату лиц, которые не имеют прямого отношения к оборудованию и информации, которая передается по остальным узлам системы.

Для дополнительной защиты устройств необходимо установить дверь с замком. Ключи должны находиться у человека, которого определяет руководитель компании, заместитель или другое лицо, обладающее соответствующими полномочиями. Владелец здания, в котором находится серверное помещение, также должен организовать и контролировать доступ отдельных личностей к оборудованию.

Идентификатор и маркировка

Для обозначения помещений, в которых находится оборудование серверной, разработана своя система идентификации. Уникальный идентификатор должен располагаться на двери комнаты. Также допускается размещение маркировки рядом с входным проемом.

Идентификатор должен находиться на виду. Сотрудники компании, а также посетители здания должны иметь возможность определить тип помещения по его внешнему виду. Маркировка должна соответствовать существующим нормативам. Отсутствие обозначений может стать причиной проникновения в серверную посторонних лиц, которые могут нанести вред информации или самой системе программного оборудования.

Оборудование системами серверного помещения

Планирование размещений комплексов должно осуществлять до установки основных технических устройств. Комната, которая содержит программное оборудование, должна быть оснащена следующими комплексами:

• вентиляция помещения;
• пожаротушение и система сигнализации о возгорании;
• кондиционирование;
• охранная сигнализация;
• освещение.

Все комплексы должны быть подключены не только к основной системе электропитания, но и к ее резерву. Таким образом, при возникновении внештатной ситуации оборудование будет переподключено к запасному источнику снабжения энергией. Это сделает работу серверной стабильной.
