Управляемый гигабитный коммутатор - это сетевой коммутатор с портами на 1 Гбит/с, который можно настраивать: делить сеть на изолированные сегменты, объединять порты, задавать приоритеты, включать и выключать питание по сети на отдельных портах, смотреть статистику и ошибки. Обычный неуправляемый коммутатор просто соединяет всё со всем, а управляемый даёт администратору контроль над тем, кто с кем и как общается.
Ниже разберём по отдельности обе части названия: что значит «гигабитный» и что значит «управляемый», а потом - для чего такой коммутатор нужен небольшой компании и как его выбрать.
Гигабитный коммутатор (gigabit switch, Gigabit Ethernet switch) - коммутатор, порты которого работают на скорости до 1 Гбит/с. Это стандарт для офисной сети: гигабитные сетевые карты стоят почти в каждом компьютере, и коммутатор на 100 Мбит/с стал бы для них узким местом. Порты гигабитного коммутатора совместимы со старыми устройствами и подстраиваются под них: принтер или IP-камера на 100 Мбит/с подключатся и будут работать на своей скорости.
В названиях моделей гигабитные порты часто обозначают буквой G или сокращением GE: «24G» - 24 гигабитных порта. Кроме них у коммутатора обычно есть 2-4 гнезда SFP или SFP+ - для подключения к другому коммутатору или серверу по оптике. На SFP+ скорость уже 10 Гбит/с, и такие порты называют аплинками: через них несколько гигабитных коммутаторов соединяют с ядром сети или с сервером, к которому обращаются все сразу.
Коммутатор работает внутри одной локальной сети и пересылает кадры между устройствами по MAC-адресам - физическим адресам сетевых карт. Для этого он ведёт таблицу: какой MAC-адрес за каким портом. Таблица заполняется сама - коммутатор запоминает адрес отправителя каждого пришедшего кадра.
Когда приходит кадр, коммутатор смотрит адрес получателя в таблице и отправляет кадр только в нужный порт. Если адрес ещё неизвестен, кадр уходит во все порты, кроме входящего, - как и широковещательные кадры, которые адресованы всем. Благодаря этому двум парам компьютеров не нужно ждать друг друга: каждая пара обменивается данными на полной скорости, пока порты не пересекаются.
Чтобы все порты могли работать на полной скорости одновременно, внутренней пропускной способности коммутатора (коммутационной матрицы) должно хватать на все порты в обе стороны. Для 24 гигабитных портов и 4 портов по 10 Гбит/с это (24 + 40) × 2 = 128 Гбит/с. Если в характеристиках указана такая цифра или больше, коммутатор неблокируемый - у новых моделей это обычное дело.
«Устройство, которое принимает пакеты данных и пересылает их по оптимальному пути к получателю» - это определение маршрутизатора. Маршрутизатор соединяет отдельные сети и выбирает путь по IP-адресам, коммутатор пересылает кадры внутри одной сети по MAC-адресам. Подробно - чем маршрутизатор отличается от коммутатора.
Общее устройство коммутатора и его разновидности описаны в статье о том, что такое коммутатор и как он устроен.
Гигабитный коммутатор нужен, когда сетевых портов у роутера не хватает, а данных по сети ходит много. Типичные случаи в небольшой компании:
Ускорить интернет гигабитный коммутатор не может: скорость выхода в интернет ограничивает тариф и роутер. Ускоряется обмен внутри офиса.
Управляемый коммутатор - это коммутатор, у которого есть собственная операционная система и интерфейс управления: веб-страница, командная строка (консоль, SSH) и протокол мониторинга SNMP. Через них администратор настраивает, как коммутатор обращается с трафиком, и видит, что происходит на каждом порту: скорость, загрузку, ошибки, подключённые устройства.
Из коробки управляемый коммутатор у большинства производителей работает как обычный: все порты в одной сети, кадры пересылаются как у неуправляемого. Отличие проявляется, когда его начинают настраивать. Поэтому управляемый коммутатор можно поставить вместо неуправляемого и включать функции постепенно, по мере надобности.

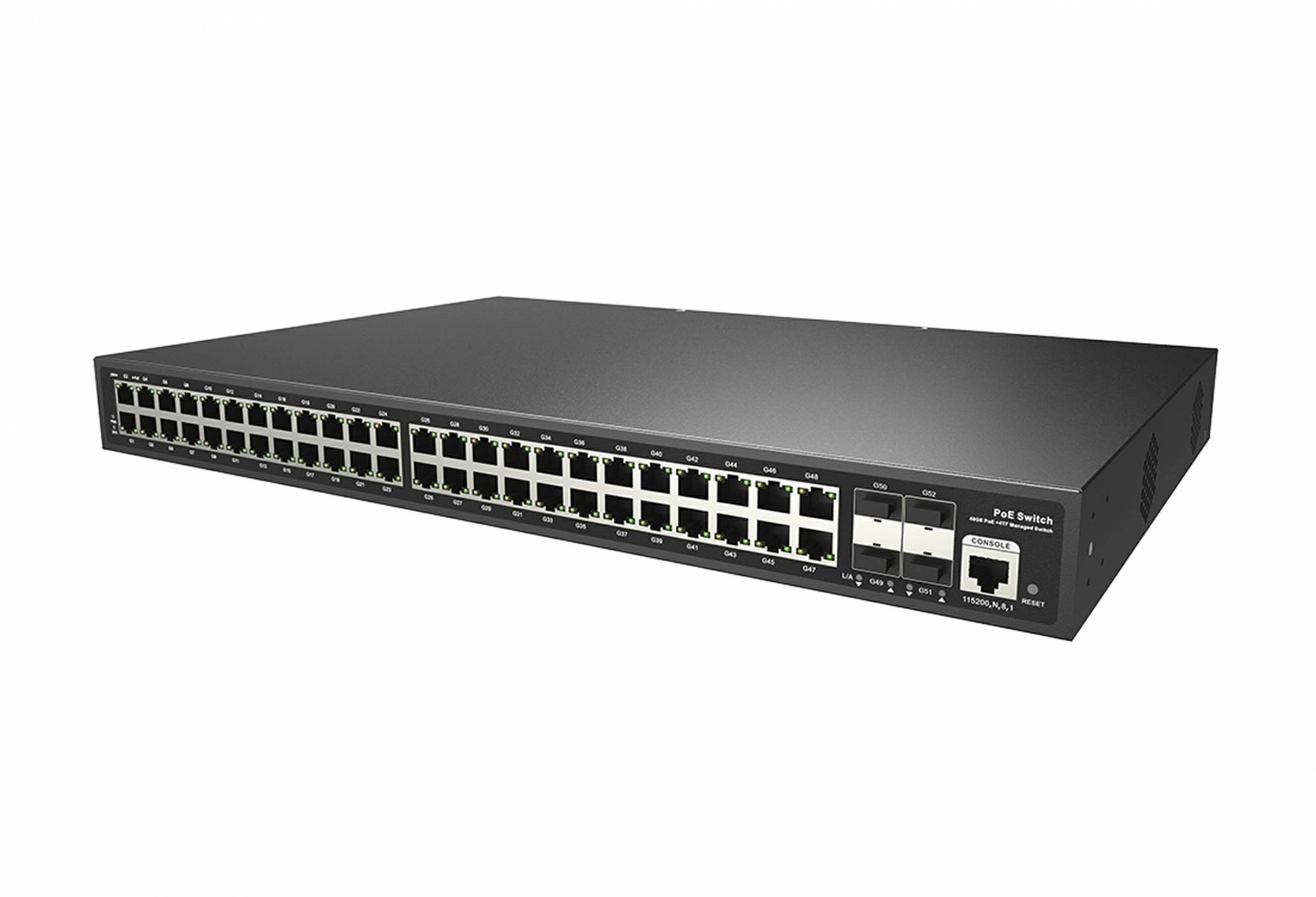

На фото - типичный стоечный управляемый коммутатор: 48 гигабитных портов с PoE, четыре гнезда SFP для аплинков и консольный порт для подключения кабелем при первой настройке.
Управляемый коммутатор нужен, когда сеть перестаёт быть «все компьютеры в одной куче». В небольшой компании это происходит раньше, чем кажется. Вот задачи, которые без управляемого коммутатора не решить или решить можно только отдельной железкой на каждую:
Отделить одних от других. Гостевой Wi-Fi не должен видеть бухгалтерию, IP-камеры - рабочие компьютеры, а серверы удобно держать в своём сегменте. Управляемый коммутатор делит одну физическую сеть на несколько изолированных виртуальных (VLAN), и на это не нужно ставить отдельный коммутатор под каждую группу.
Резерв и скорость до сервера. Два кабеля между сервером и коммутатором или между двумя коммутаторами объединяют в один логический канал: если один кабель или порт откажет, связь не пропадёт, а пока работают оба, нагрузка делится между ними.
Защита от петли. Кто-то воткнул оба конца одного кабеля в настольный коммутатор под столом или соединил два коммутатора двумя кабелями - в неуправляемой сети это кладёт весь офис. Управляемый коммутатор находит петлю и отключает лишний путь.
Удалённое управление питанием. Зависла камера или точка доступа на потолке - её перезапускают, выключив и включив PoE на порту из веб-интерфейса, без стремянки.
Видеть, что происходит. На каком порту растут ошибки (плохой кабель), кто забил канал, к какому порту подключено устройство с нужным MAC-адресом. Без этого поиск неисправности превращается в прозвонку кабелей наугад.
Если в офисе десяток компьютеров, роутер и принтер и делить сеть не нужно, хватит неуправляемого коммутатора. Как только появляются гостевой Wi-Fi, камеры, телефония, серверная или больше одного коммутатора, управляемый окупается первой же найденной петлёй.
Набор функций зависит от класса модели, но базовый для любого управляемого коммутатора выглядит так:
| Функция | Что делает | Когда нужна небольшой компании |
|---|---|---|
| VLAN (802.1Q) | Делит коммутатор на несколько изолированных сетей | Гостевой Wi-Fi, камеры, телефония, серверы - отдельно |
| Агрегация каналов (LACP) | Объединяет несколько портов в один канал | Резерв и скорость до сервера, NAS или второго коммутатора |
| STP / RSTP | Находит петли и отключает лишние пути | Всегда, если коммутаторов больше одного |
| QoS | Пропускает важный трафик первым | IP-телефония и видеозвонки при загруженном канале |
| Зеркалирование порта | Копирует трафик одного порта на другой | Разбор проблем с анализатором трафика |
| IGMP Snooping | Отправляет групповой трафик только тем, кто его запросил | Камеры и видеопотоки с групповой рассылкой |
| Управление PoE | Включает, выключает и ограничивает питание по портам | Удалённый перезапуск камер и точек доступа |
| Защита портов, 802.1X, ACL | Пускает в сеть только разрешённые устройства и трафик | Офис с посетителями и открытыми розетками |
| SNMP, журнал, статистика портов | Отдаёт данные в систему мониторинга | Чтобы узнавать о проблеме раньше пользователей |
Коммутаторы уровня L3 добавляют к этому маршрутизацию между VLAN, и тогда трафик между сегментами не идёт через роутер. Офису обычно хватает L2: маршрутизацию между несколькими VLAN спокойно берёт на себя роутер или межсетевой экран. Подробнее - когда нужен коммутатор L3.
Способов управления три, и у большинства моделей есть все сразу.
Веб-интерфейс. Страница настроек в браузере по IP-адресу коммутатора. Простой путь для небольшой сети: VLAN, PoE, агрегацию и статистику портов настраивают мышкой.
Командная строка. Через консольный порт кабелем при первой настройке, потом по SSH. Так быстрее делать массовые изменения, а конфигурацию можно сохранить текстом и восстановить на новом коммутаторе за минуту.
SNMP и облачные контроллеры. SNMP отдаёт состояние портов, загрузку и ошибки в систему мониторинга (например, Zabbix). Часть производителей предлагает облачную или локальную консоль, где управляют сразу всеми коммутаторами и точками доступа.
Пошагово про VLAN, транки, защиту портов и сброс настроек - в статье о том, как настроить VLAN, транки и защиту портов.
Неуправляемый коммутатор настроек не имеет: включил - работает. Управляемый даёт все функции из таблицы выше. Между ними есть промежуточный класс - smart (веб-управляемые) коммутаторы: у них есть веб-интерфейс и базовые функции вроде VLAN, QoS и управления PoE, но меньше возможностей и обычно нет командной строки.
| Неуправляемый | Smart | Управляемый | |
|---|---|---|---|
| Настройка | Нет | Веб-интерфейс | Веб, командная строка, SNMP |
| VLAN, QoS, агрегация | Нет | Базовые | Полный набор |
| Мониторинг портов | Только индикаторы | Базовый | Статистика, журнал, SNMP |
| Где уместен | Дом, маленький офис без сегментов | Небольшой офис с камерами и гостевым Wi-Fi | Серверная, офис с несколькими коммутаторами |
Подробное сравнение - в статье про отличия управляемых, smart и неуправляемых коммутаторов.
Число портов - с запасом. Посчитайте подключения сейчас и добавьте треть: новые сотрудники, камеры и точки доступа появляются быстрее, чем кажется. Типовые варианты - 8, 16, 24 и 48 портов.
Аплинки. Если в сети есть сервер, к которому обращаются все, или несколько коммутаторов, нужны порты SFP+ на 10 Гбит/с. Иначе десятки гигабитных пользователей будут делить один гигабит до сервера.
PoE и его бюджет. Для камер, точек доступа и IP-телефонов нужен PoE. Смотрите не только число PoE-портов, но и общий бюджет мощности: 24 PoE-порта при бюджете 190 Вт не запитают 24 устройства по 15 Вт. Стандарты: 802.3af - до 15,4 Вт на порт, 802.3at (PoE+) - до 30 Вт, 802.3bt - до 60-90 Вт. О подборе под видеонаблюдение - в статье про PoE-коммутатор для камер видеонаблюдения.
L2 или L3. Для офиса почти всегда хватает L2. L3 нужен, когда сегментов много и маршрутизировать между ними должен коммутатор ядра.
Исполнение и шум. Стоечный коммутатор на 19 дюймов - для шкафа в серверной. Настольный без вентилятора - для кабинета, где коммутатор стоит рядом с людьми: стоечные модели с вентиляторами бывают шумными.
Совместимость и поддержка. Если коммутаторов будет несколько, удобнее брать одного производителя: одинаковый интерфейс, общая консоль, проще объединять их между собой. Как это делают каскадом, стеком или звездой, мы рассказали отдельно - про каскад, стек и звезду из нескольких коммутаторов.
Да, у большинства моделей все порты по умолчанию в одной сети, и коммутатор работает как обычный. Одно действие стоит сделать сразу: сменить пароль администратора по умолчанию и задать коммутатору адрес из своей сети, чтобы потом зайти в настройки.
Если в офисе до десятка компьютеров, нет гостевого Wi-Fi, камер и серверной - не обязательно. Как только появляется что-то из этого, smart или управляемый коммутатор быстро себя оправдывает: изоляция гостей, перезапуск камер по PoE, поиск петель.
Нет. Скорость интернета ограничивает тариф и роутер. Гигабитный коммутатор ускоряет обмен внутри офиса: копирование на сервер, NAS, между компьютерами.
Это упрощённый управляемый коммутатор: настраивается через веб-интерфейс, умеет VLAN, QoS, агрегацию и управление PoE, но без командной строки и части функций полноценной управляемой модели. Хороший компромисс для небольшого офиса.
