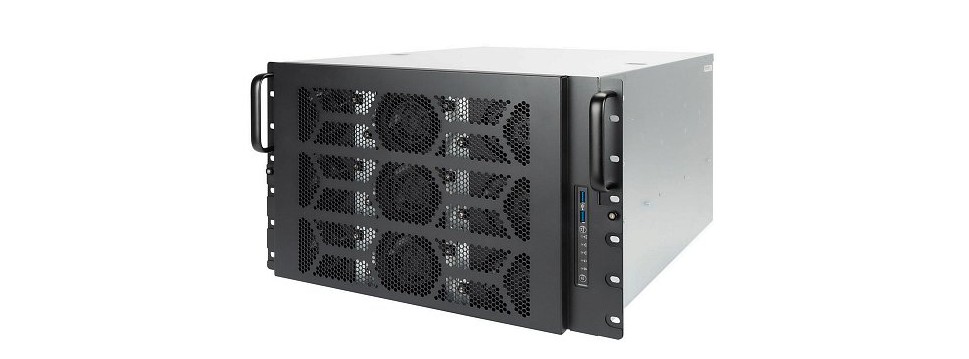

Обзор InWin IW-RG650B: 6,5U-шасси, в которое влезает 8 видеокарт - включая игровые

InWin RG650B - корпус под GPU-сервер с хитрой двухкамерной компоновкой 6,5U: снизу 2U под материнскую плату, сверху 4,5U под видеокарты. Внутри помещается до 8 двухслотовых GPU, питает их пара БП 80 PLUS Titanium по 3,2 кВт в режиме 1+1. Главная фишка - 4,5U верхней секции позволяют ставить игровые карты с верхним разъёмом питания, которые обычно в стоечный корпус не лезут физически.

Под кого этот корпус

Кому точно подойдёт:

• GPU-фермы 4-8 карт под локальный ML-инференс
• Рендер-фермы для CAD, 3D, видеомонтажа
• Серверы под обучение моделей среднего размера
• Workstation-серверы, где нужны игровые карты в стоечном форм-факторе
• HPC-задачи с GPU-ускорением

А вот кому стоит поискать другое шасси:

• Если сервер стоит не в серверной. Девять вентиляторов 80×38 мм, раскручивающихся до 14 000 оборотов, - это машина для помещения, куда не заходят работать. В офис, переговорку или к дизайнеру под стол такое не ставят.
• Если нужен большой дисковый массив. Здесь четыре посадочных места 2.5", и те без горячей замены: чтобы поменять диск, сервер придётся гасить и выдвигать.
• Если в стойке мало места. 6,5U - нестандартная высота. В 42U-стойку влезет шесть таких корпусов, и остаток юнитов придётся планировать заранее.
• Если задача упирается в восемь топовых карт. Позиций под GPU действительно восемь, но бюджет питания это отдельный разговор - к нему вернёмся ниже.

Видеообзор

Наш инженер прошёлся по корпусу с камерой: 5 минут, только суть и никакой воды.

Ниже - текстовая версия с уточнениями по спецификации и сценариям применения.

Краткие характеристики

4 фишки RG650B

Что отличает это шасси от классических 4U-стоечников?

1. Двухкамерная 6,5U под игровые GPU

Половина юнита решает многое. Стандартный 4U в высоту - 176 мм, и в него полноразмерная игровая карта с верхним питанием (с кабелем 12VHPWR) просто не помещается: разъёмы PCIe-кабеля упираются в крышку. Профессиональные карты вроде RTX A6000 имеют боковой разъём питания и спокойно влезают в 4U, но корпус на обзоре - про универсальность.

RG650B компонуется иначе. Нижние 2U - материнская плата, БП и низкопрофильные карты расширения. Верхние 4,5U - чистая GPU-зона. Высота верхней камеры даёт запас под кабели питания, отходящие сверху карты. Игровая RTX 5090, 4090, 4080 - встают как влитые.

2. Умный продув с двумя режимами управления

В средней перегородке стоит стена из 9 вентиляторов. Каждый раскручивается до 14 000 об/мин и подключён к общему хабу. Главная фишка: у каждого кулера есть два разъёма.

• 4-pin - стандартный PWM. Скорость регулируется автоматически по датчикам температуры через хаб
• 2-pin - принудительный максимум. Крутит вентилятор на полных оборотах независимо от датчиков.

Зачем второй режим? Допустим, в одной зоне сервера локальный перегрев: GPU под нагрузкой греется быстрее, чем материнская плата успевает «увидеть» это через свои датчики. Отстёгиваем 4-pin у вентиляторов над этой зоной, подключаем 2-pin - и получаем направленную продувку на максимуме, без танцев с IPMI и настройками BIOS.

3. Гибкие райзеры PCIe 4.0

Вместо жёстких плат здесь используются кабельные сборки (6 штук уже в комплекте). С ними можно тонко играть расстоянием между картами. Если у GPU массивное охлаждение - просто раздвиньте их, чтобы они не «душили» друг друга. А лишние райзеры можно снять, чтобы не перекрывать воздушный поток. До 8 GPU корпус поддерживает физически - при таком сценарии нужно докупить ещё пару райзеров и пересчитать комплект GPU-кабелей.

4. Питание: 3,2 кВт полезной мощности

В шасси установлены два блока питания по 3200 Вт стандарта 80 PLUS Titanium - это КПД 96%+, что заметно и по счетам за электричество, и по нагрузке на кондиционеры.

Плюс здравый запас: постоянно держать блок питания у самого потолка не стоит, поэтому реальный рабочий потолок - около 2,5-2,7 кВт.

Как это выглядит в конфигурациях (база - двухпроцессорная платформа с памятью, дисками и вентиляторами, примерно 700 Вт):

Отсюда честный вывод. Восемь посадочных мест под GPU - это про геометрию, а не про питание. Наш инженер в видео формулирует это прямо: «либо 4 мощных видеокарты - всё это ограничение шины питания». Восемь карт реалистичны, если они экономичные: инференс-ускорители, карты на 150-250 Вт, старые поколения. Под восемь топовых игровых - бюджета не хватит.

Ещё одна вещь, о которой забывают на этапе проектирования: сколько мощности готова отдать сама стойка. Типовой ввод 16 А при 230 В - это около 3,6 кВт на всю стойку. Сервер на 2,5-2,7 кВт съедает её почти целиком, и рядом уже ничего не поставить. Если машин планируется несколько, вопрос вводов и PDU нужно решать до заказа железа.

По кабелям питания GPU: в нашей комплектации шли 2 шт. «один-на-два» под 12-pin (12VHPWR / 12V-2x6) для младших карт серий 40/50 и 4 шт. «один-на-один» под мощные одиночные карты. Этого набора хватает на 4 GPU.

Что в комплекте, а что докупать

Чек-лист перед заказом

1. Посчитайте питание по факту. Сложите TDP всех карт, добавьте ~700 Вт на базу и сверьтесь с рабочим потолком 2,5-2,7 кВт. Не с 3,2 и тем более не с 6,4.
2. Проверьте ввод в стойке. Одна такая машина способна занять весь типовой ввод 16 А. Если серверов несколько - планируйте PDU и вводы заранее.
3. Сверьте длину карт. Верхняя камера принимает GPU до 360 мм. Некоторые игровые трёхвентиляторные модели длиннее.
4. Посчитайте райзеры и GPU-кабели под своё число карт. Шести райзеров хватает на шесть позиций; кабельный набор в нашей поставке закрывал четыре карты и шёл отдельным заказом.
5. Заложите место и шум. 6,5U вместо привычных 4U и девять высокооборотистых вентиляторов - оба фактора влияют на то, куда этот сервер вообще можно поставить.

Соседи по линейке: RG650A и RG658

У InWin в этом сегменте несколько близких моделей, и их часто сравнивают между собой. RG650A и RG650B построены по одной схеме: те же 6,5U, та же двухкамерная компоновка 4,5U + 2U, те же 18 полноразмерных слотов в верхней камере. По официальным спецификациям модели очень похожи, и у них даже общее руководство пользователя.

Мы держали в руках именно RG650B, поэтому все наблюдения выше - про него. Если выбираете между модификациями, разницу в комплектации и ревизиях стоит уточнять по конкретному SKU у поставщика: у таких шасси наполнение коробки различается чаще, чем сама конструкция.

Итог

InWin RG650B - разумный компромисс для тех, кому нужна серверная плотность, но нет бюджета или желания покупать специализированные серверные видеокарты. Высота 6,5U снимает проблему зазора для верхних разъёмов питания, резервируемые Titanium-блоки дают надёжное питание, а рельсы, гибкие райзеры и монтажный набор уже лежат в коробке.

Главное, что стоит держать в голове при планировании: считайте бюджет питания от 3,2 кВт, а не от восьми посадочных мест.

Из смежного: разбирали корпус Supermicro 741GE-TNRT на 4 видеокарты - другой подход к той же задаче. Как ведёт себя сборка на практике, показывали в материале про GPU-сервер на двух RTX 3090. Чем профессиональные ускорители отличаются от игровых по питанию и гарантии - в отдельной статье, а логика подбора всей машины целиком - в разборе конфигуратора сервера с GPU.
