Особенности и виды блоков питания

Блок питания - это устройство, которое преобразует переменный ток из розетки в постоянный и раздаёт его компонентам компьютера или сервера. Попутно он гасит помехи и защищает электронику от скачков напряжения. Ниже - что у блока питания внутри, по каким характеристикам его выбирают и чем серверные модели отличаются от обычных настольных.

Что такое блок питания

Блок питания принимает переменный ток 110-240 вольт из электросети и выдаёт постоянный на трёх основных линиях: 3,3 В, 5 В и 12 В. По ним питаются материнская плата, процессор, видеокарта, накопители и вентиляторы. Основная нагрузка сегодня идёт по 12-вольтовой линии - на ней сидят и процессор, и видеокарта.

Выглядит блок питания как металлическая коробка с вентилятором на одной стороне и разъёмом для сетевого кабеля на другой. Из неё выходит жгут проводов с разными штекерами - или, у модульных моделей, набор гнёзд, куда эти провода подключаются по мере надобности. В настольном компьютере блок обычно стоит внизу корпуса или под верхней крышкой, в сервере - отдельным модулем в задней части шасси.

Внутри - выпрямитель, фильтры, преобразователь и схемы защиты. Всё это работает на то, чтобы напряжение на выходе держалось стабильным независимо от того, простаивает система или считает под полной нагрузкой.

Для чего нужен блок питания

Питание компонентов - главная, но не единственная задача. Блок питания ещё и подаёт на каждое устройство именно то напряжение, которое ему нужно, защищает электронику от перенапряжений и коротких замыканий в сети, а заодно управляет энергопотреблением: следит за нагрузкой и не тратит больше, чем требуется.

Когда блок питания начинает справляться хуже - например, состарились конденсаторы, - система ведёт себя странно: перезагружается под нагрузкой, зависает без причины, теряет диски. Диагностировать такое сложно, потому что грешат обычно на что угодно, кроме питания.

Параметры и характеристики

Производительность блока питания складывается из нескольких величин:

• мощность - сколько энергии он способен отдать компонентам;
• ток на линиях питания - сколько энергии проходит по каждой из них;
• эффективность (КПД) - какая доля потребляемой энергии доходит до компонентов, а какая уходит в тепло;
• входное напряжение - от какой сети блок работает;
• количество и тип разъёмов - что к нему получится подключить.

Значение имеют также форм-фактор, конструкция и охлаждение.

Форм-фактор

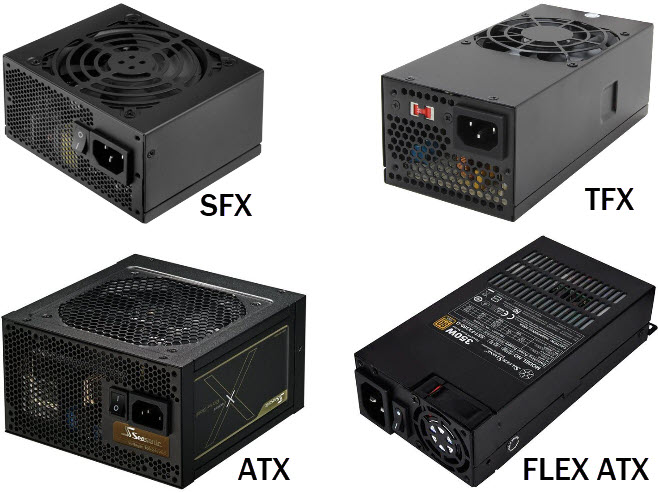

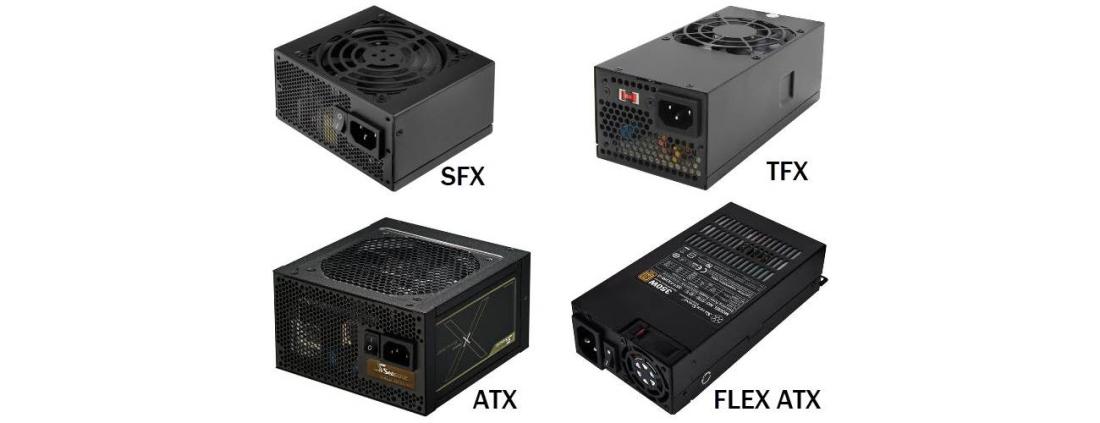

Габариты определяют, встанет ли блок в конкретный корпус. Формально стандартов много, но в живых корпусах встречаются пять:

Глубина ATX плавает сильнее остальных размеров: у маломощных моделей она бывает 140 мм, у киловаттных доходит до 200 мм и больше. Перед покупкой этот параметр стоит сверить с описанием корпуса - ширина и высота у ATX стандартные, а вот по глубине блок может просто не влезть.

Особняком идёт EPS - спецификация для серверов и рабочих станций. Она выросла из ATX, описывает питание многопроцессорных систем и дала знакомый всем 8-контактный разъём EPS12V на материнской плате. Блоки EPS обычно длиннее обычных ATX, это стоит учитывать при подборе корпуса.

Мощность

По мощности блоки условно делятся на три группы:

• до 450 Вт - офисные и домашние машины без дискретной видеокарты;
• 500-850 Вт - игровые сборки и рабочие станции;
• 900-1800 Вт - системы с мощной видеокартой или несколькими, станции для рендеринга, серверы.

Всё, что выше 1800 Вт, - это уже узкие задачи: многопроцессорные системы, серверы с несколькими ускорителями под обучение моделей. Про требования к блокам питания в таких сборках у нас есть отдельный разбор.

Компоненты год от года становятся экономичнее, но пиковое потребление видеокарт и процессоров растёт быстрее. Поэтому запас по мощности считают не по средней нагрузке, а по пикам.

Кабели

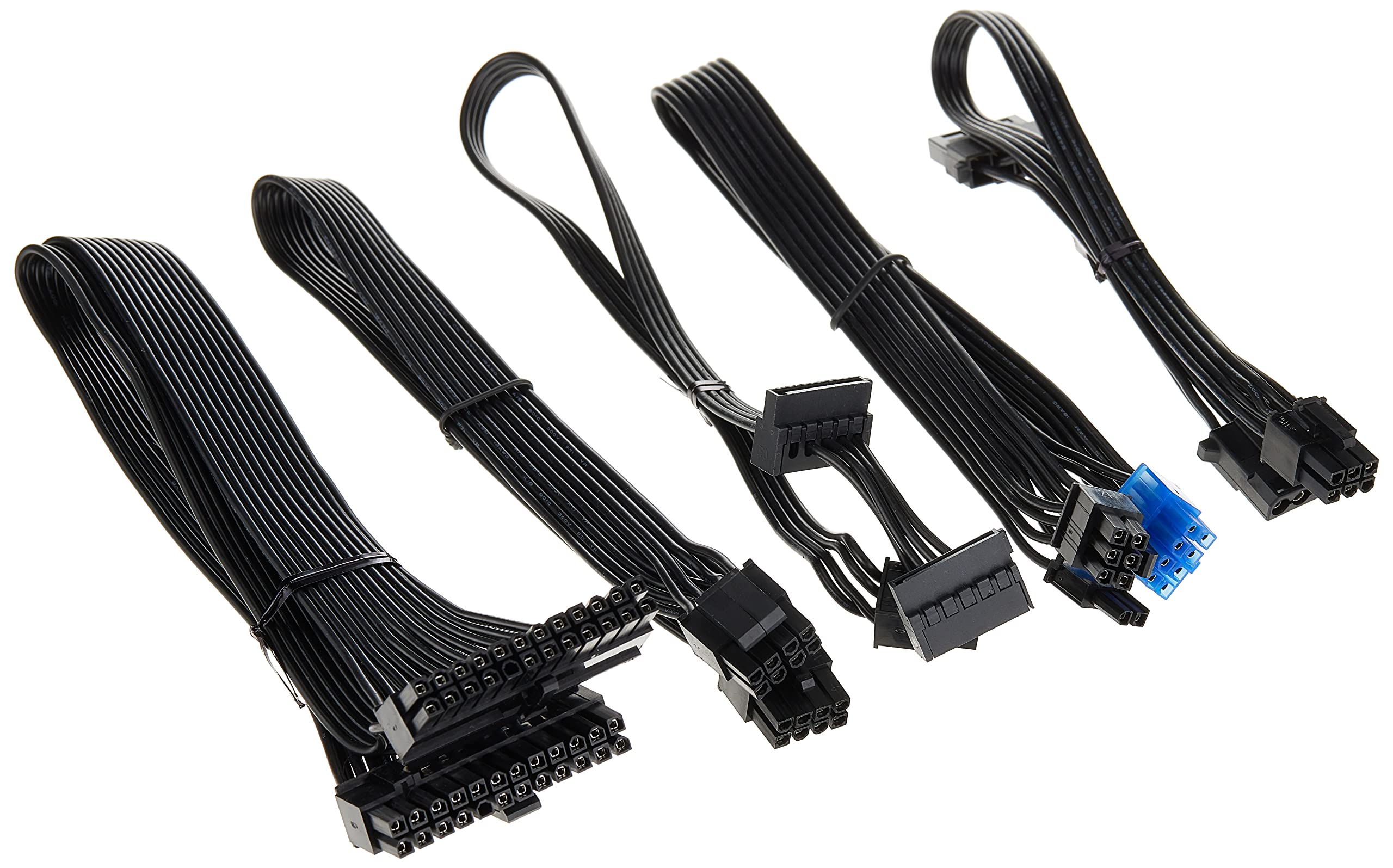

Набор кабелей у блока питания стандартный:

Кабель 12V-2x6 стоит пояснить отдельно, потому что вокруг него много путаницы. В стандарте ATX 3.0 появился разъём 12VHPWR на 600 Вт, у него обнаружились проблемы с перегревом контактов при неполной посадке. В ATX 3.1 и PCIe CEM 5.1 его заменили на 12V-2x6: разъём внешне почти такой же и совместим с прежним, но силовые контакты удлинили, а сигнальные укоротили - теперь недовставленный штекер просто не даёт карте взять полную мощность вместо того, чтобы греться.

Большинство блоков сегодня модульные или полумодульные: лишние кабели не торчат в корпусе, воздух ходит свободнее, собирать удобнее.

Разъёмы

Часть моделей умеет отдавать телеметрию - потребление, обороты вентилятора, температуру - через отдельный интерфейс в материнскую плату или USB. Полезно для мониторинга, но встречается пока далеко не везде, и полагаться на это при выборе не стоит.

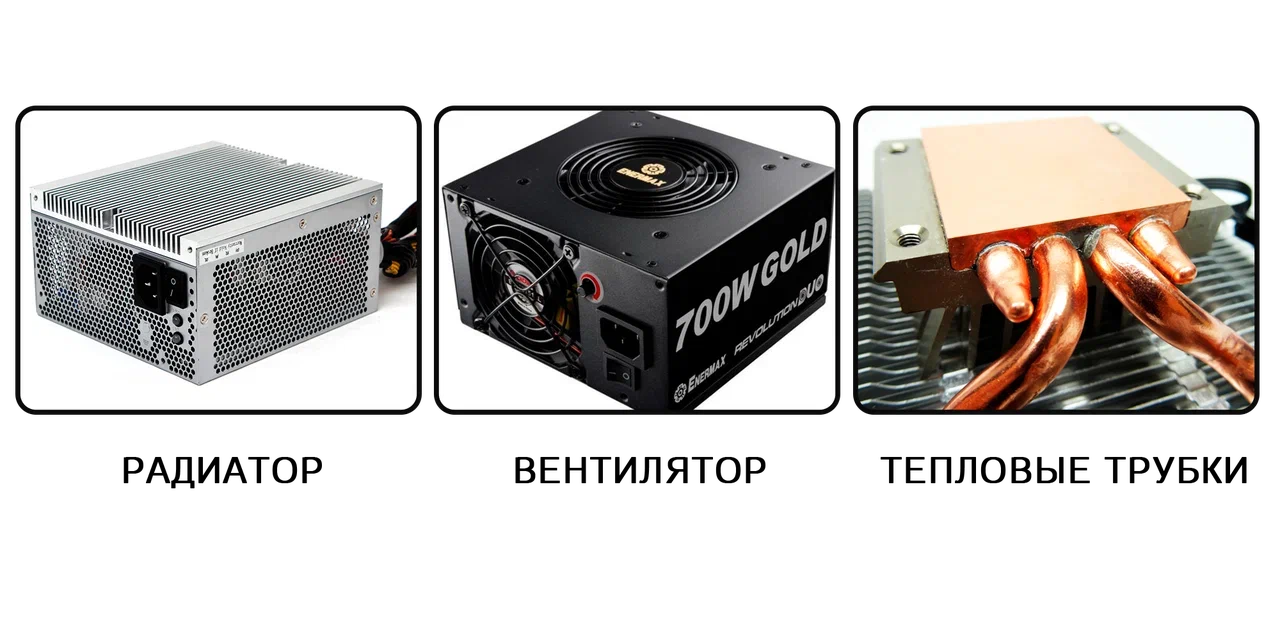

Система охлаждения

Тепло от преобразователя и силовых ключей снимают радиаторы, а горячий воздух выбрасывает наружу вентилятор. У большинства блоков он один, 120 или 140 мм, на гидродинамическом подшипнике.

Полезная опция - режим полной остановки вентилятора (его называют Zero Fan Mode или гибридным режимом). Пока нагрузка ниже примерно 30-40%, вентилятор не крутится вообще, и блок работает бесшумно. Раскручивается он только когда система реально начинает потреблять.

В серверных блоках всё иначе: там стоят маленькие вентиляторы на 40 мм, которые крутятся на высоких оборотах постоянно. Тише они не станут - в стойке это никого не смущает, а вот в офисной комнате серверный блок питания слышно хорошо.

Корректор мощности и защиты

Корректор мощности (PFC) часто описывают неправильно, приписывая ему всё подряд. Разберём, кто в блоке питания за что отвечает.

PFC выравнивает форму тока, который блок потребляет из сети, и приближает коэффициент мощности к единице. Практический смысл - меньше реактивная нагрузка на проводку и на источник бесперебойного питания. Активный PFC умеет работать в широком диапазоне входного напряжения, поэтому блок с ним спокойно переносит просадки в сети.

Входной EMI-фильтр гасит высокочастотные помехи - и те, что приходят из сети, и те, что блок сам создаёт.

Схемы защиты - это отдельный набор: OVP и UVP отслеживают завышенное и заниженное напряжение, OCP - превышение тока по линии, SCP срабатывает при коротком замыкании, OTP отключает блок при перегреве. Именно они спасают компоненты, а не PFC.

Как выбрать блок питания

Порядок действий простой:

1. Посчитать потребление компонентов - процессора, видеокарты, накопителей, вентиляторов. Данные берутся из спецификаций производителя.
2. Добавить запас. Блоки питания работают эффективнее всего при загрузке около половины номинала, поэтому разумный ориентир - 30-40% сверху от расчётного пика. Больше брать смысла мало: сильно недогруженный блок теряет в КПД.
3. Сверить разъёмы. Хватает ли процессорных разъёмов, есть ли нужный кабель для видеокарты, достаточно ли SATA-питания для всех дисков.
4. Проверить габариты по описанию корпуса, особенно глубину.
5. Выбрать уровень эффективности. Чем выше сертификат 80 PLUS, тем меньше энергии уходит в тепло, а значит тише вентиляторы и ниже счёт за электричество при круглосуточной работе.

Для серверов логика отличается - там на первое место выходят резервирование и форм-фактор шасси, а не запас по мощности. Разбор именно этого сценария - в статье как выбрать блок питания для сервера. Подобрать серверное оборудование под конкретную конфигурацию помогут наши инженеры.

Типы в зависимости от назначения

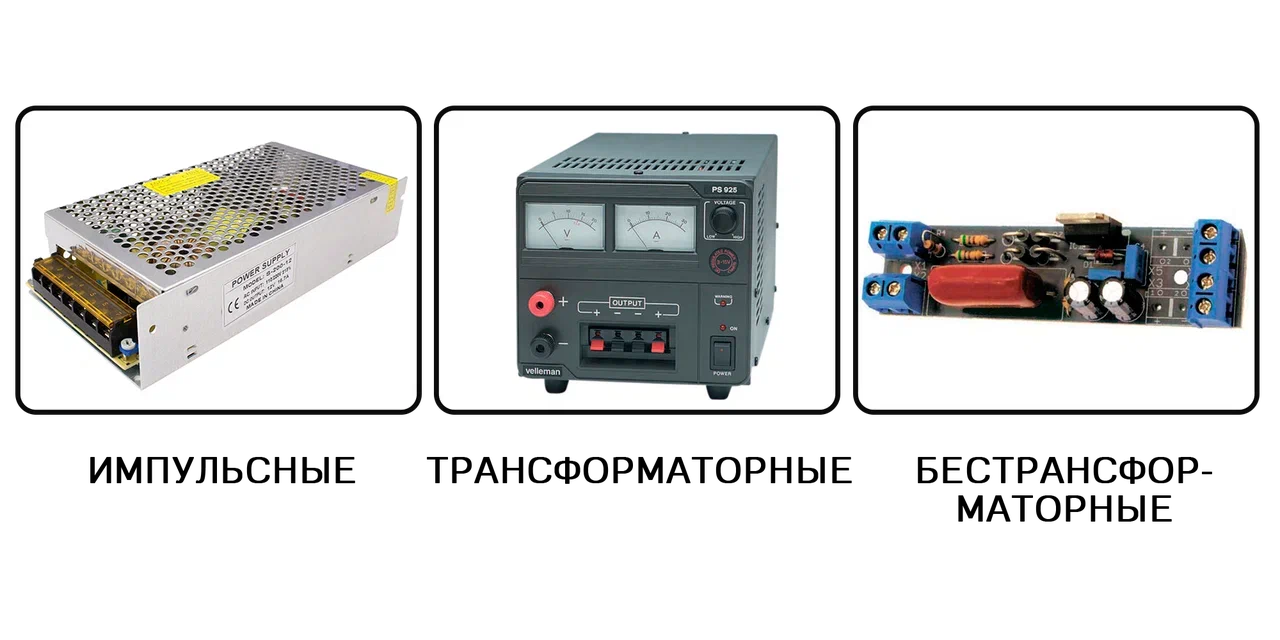

Линейные (трансформаторные)

Классическая схема: сетевой трансформатор понижает напряжение, дальше выпрямитель и стабилизатор. Для компьютеров такие блоки не применяют уже давно - слишком тяжёлые, громоздкие и с низким КПД.

Своя ниша у них осталась там, где важнее не эффективность, а чистота питания: измерительная аппаратура, лабораторные стенды, часть медицинской техники. Причина в том, что линейный блок не создаёт высокочастотных помех и даёт гальваническую развязку. Ведёт себя при перегрузке он тоже предсказуемо - не выключается мгновенно, а плавно проседает по напряжению.

Импульсные

Всё, что стоит в компьютерах и серверах сегодня. Входное напряжение выпрямляется, преобразуется в высокочастотное, проходит через маленький высокочастотный трансформатор и снова выпрямляется. За счёт высокой частоты трансформатор получается компактным - отсюда и разница в размерах с линейными блоками.

Что даёт эта схема:

• КПД до 94-96% в лучших моделях, то есть в тепло уходит совсем немного;
• многоуровневую защиту - от перенапряжения, перегрузки, короткого замыкания, перегрева;
• стабильное напряжение при скачках нагрузки, что критично для видеокарт с их короткими пиками потребления.

Иногда импульсные блоки называют бестрансформаторными. Это неточно: трансформатор в них есть, просто высокочастотный и маленький. Правильное деление - на линейные и импульсные.

Серверные с резервированием

Здесь начинается то, чего не бывает в настольных компьютерах. Сервер не должен останавливаться из-за одного отказавшего блока, поэтому питание в нём делают резервированным.

Внутри шасси стоят два и больше одинаковых модулей. Схема 1+1 означает, что рабочих модулей один, а второй дублирующий: система тянет нагрузку на любом из них. Схема N+1 - то же самое для мощных машин, где нагрузку держат несколько модулей и ещё один в запасе. Отказавший модуль вынимается и меняется на ходу, без выключения сервера: это и есть горячая замена, hot-swap.

Форм-фактор у таких модулей свой - CRPS (Common Redundant Power Supply). Спецификацию продвигали Intel и участники Open Compute Project, и она стала отраслевым стандартом. У самого ходового варианта, CRPS185, габариты 73,5 × 40 × 185 мм; есть и более глубокие версии. Мощность у разных моделей от 550 до 2400 Вт, а в платформах под ИИ-нагрузки встречаются варианты и мощнее.

Устроен серверный модуль иначе, чем ATX. Он выдаёт одну линию 12 вольт, а всё остальное - 5 В, 3,3 В, напряжения для процессоров и памяти - делает уже плата распределения питания внутри сервера. Поэтому поставить CRPS-модуль в обычный корпус нельзя: разъёмов ATX у него попросту нет, ему нужна ответная часть в серверном шасси.

Эффективность серверных блоков маркируется тем же 80 PLUS, но нормативы для резервируемых моделей свои. Для сети 230 В они выглядят так:

Ruby - свежий уровень, его ввели в марте 2025 года, и рассчитан он пока на дата-центры, а не на розницу. В нём впервые появилось требование к работе на 5% нагрузки: не ниже 90%. Смысл понятен - серверы значительную часть времени простаивают, и КПД на малой нагрузке в реальном счёте за электричество весит не меньше пикового.

Разница между уровнями кажется небольшой, но считается она на киловаттах и на годах. Подробнее эта арифметика разобрана в статье про энергоэффективные серверные блоки питания, а порядок действий при выходе модуля из строя - в материале про замену блока питания сервера.

Мощные

Блоки от киловатта и выше нужны системам с несколькими видеокартами или ускорителями. Кроме собственно мощности от них требуется способность держать резкие скачки потребления: видеокарта умеет на доли секунды запросить вдвое больше своего номинала, и блок не должен на это уходить в защиту. Стандарт ATX 3.1 такие пики как раз и нормирует.

Разъёмов у мощных моделей больше, кабели толще, а вентилятор при полной загрузке слышно.

Маломощные

Блоки до 400-450 Вт ставят в офисные машины, тонкие клиенты и домашние сборки без дискретной видеокарты. Они компактнее, дешевле и почти не шумят.

Экономить на них сверх меры не стоит. Самые дешёвые модели заявленную мощность выдают только на бумаге, и первым признаком становятся перезагрузки под нагрузкой. Ориентир простой: реальный вес и наличие сертификата 80 PLUS хотя бы уровня Bronze говорят о блоке больше, чем цифра на коробке.

Компактные и на нитриде галлия

Для малогабаритных сборок делают блоки в форматах SFX и SFX-L - при тех же 600-850 Вт они заметно меньше ATX.

Особая тема - силовые ключи на нитриде галлия (GaN). Такие транзисторы работают на более высоких частотах и греются меньше кремниевых, а значит и трансформатор с радиаторами получаются компактнее. Массово GaN пришёл в зарядные устройства и внешние адаптеры, в компьютерных блоках питания встречается пока в отдельных премиальных моделях малого формата и в серверных платформах под ИИ. Технология рабочая, но выбирать блок только по надписи GaN смысла нет - на КПД и стабильность больше влияет схемотехника и качество компонентов.

С активным охлаждением

Активное охлаждение - это обычное решение для блоков питания: вентилятор гонит воздух через корпус и выбрасывает нагретый наружу.

Разница между дешёвыми и качественными моделями не в наличии вентилятора, а в том, как он управляется. У хорошего блока обороты привязаны к температуре и нагрузке, есть режим полной остановки на малой нагрузке, а подшипник рассчитан на десятки тысяч часов. У дешёвого вентилятор либо крутится на одной скорости всегда, либо начинает трещать через пару лет - и меняют его обычно вместе со всем блоком.

Пассивные блоки без вентилятора тоже существуют, но это узкая ниша: мощность у них ограничена, а корпусу нужен хороший продув, иначе тепло девать некуда.

Частые вопросы

Что такое БП простыми словами?

Это коробка, которая превращает 220 вольт из розетки в 12, 5 и 3,3 вольта для деталей компьютера. Без неё ничего не включится.

Как выглядит блок питания?

Металлический параллелепипед с вентилятором на одной грани и гнездом для сетевого шнура на другой. Из него выходит пучок проводов с разъёмами - или гнёзда под эти провода, если блок модульный.

Какая мощность блока питания нужна?

Сложите потребление процессора, видеокарты и накопителей, добавьте 30-40% запаса. Для офисной машины обычно хватает 400-450 Вт, для игровой сборки с дискретной видеокартой - 650-850 Вт.

Что даёт сертификат 80 PLUS?

Он подтверждает КПД при разных уровнях нагрузки. Чем выше уровень - Bronze, Gold, Platinum, Titanium, Ruby - тем меньше энергии уходит в тепло. При круглосуточной работе разница заметна и по счетам, и по температуре в помещении.

Чем серверный блок питания отличается от обычного?

Форм-фактором и логикой работы. Серверный модуль выдаёт одну линию 12 В, ставится в шасси парой или больше для резервирования и меняется на ходу. В обычный корпус его не поставить.

Можно ли поменять блок питания самому?

В настольном компьютере - да, работа несложная, главное обесточить машину и запомнить, что куда было подключено. В сервере с резервированием модуль вынимается без выключения - но только если второй модуль на месте и тянет всю нагрузку. Подбирать замену нужно строго под модель шасси.

Сколько служит блок питания?

Обычно 5-7 лет, и первыми стареют конденсаторы. Признаки износа - перезагрузки под нагрузкой, посторонний писк, запах гари. В непрерывно работающем сервере блоки стоит держать на контроле и менять по регламенту, а не по факту отказа.
