Порты USB на материнской плате: типы и скорость

Одни USB-устройства работают быстрее других, а часть гаджетов отказывается заряжаться от некоторых разъёмов. Причина обычно в том, к какому именно порту всё это подключено: на материнской плате их несколько видов, и они отличаются и скоростью, и питанием, и распиновкой.

Разберём, какие USB-разъёмы бывают снаружи и внутри корпуса, как читать их названия, что означают цвета и на что смотреть при выборе платы.

Разновидности USB-портов: внешние и внутренние

На материнской плате живёт целая коллекция USB-разъёмов. Делятся они на две группы: те, что видны на задней панели компьютера, и те, что спрятаны внутри корпуса и подключаются к фронтальной панели или другим устройствам.

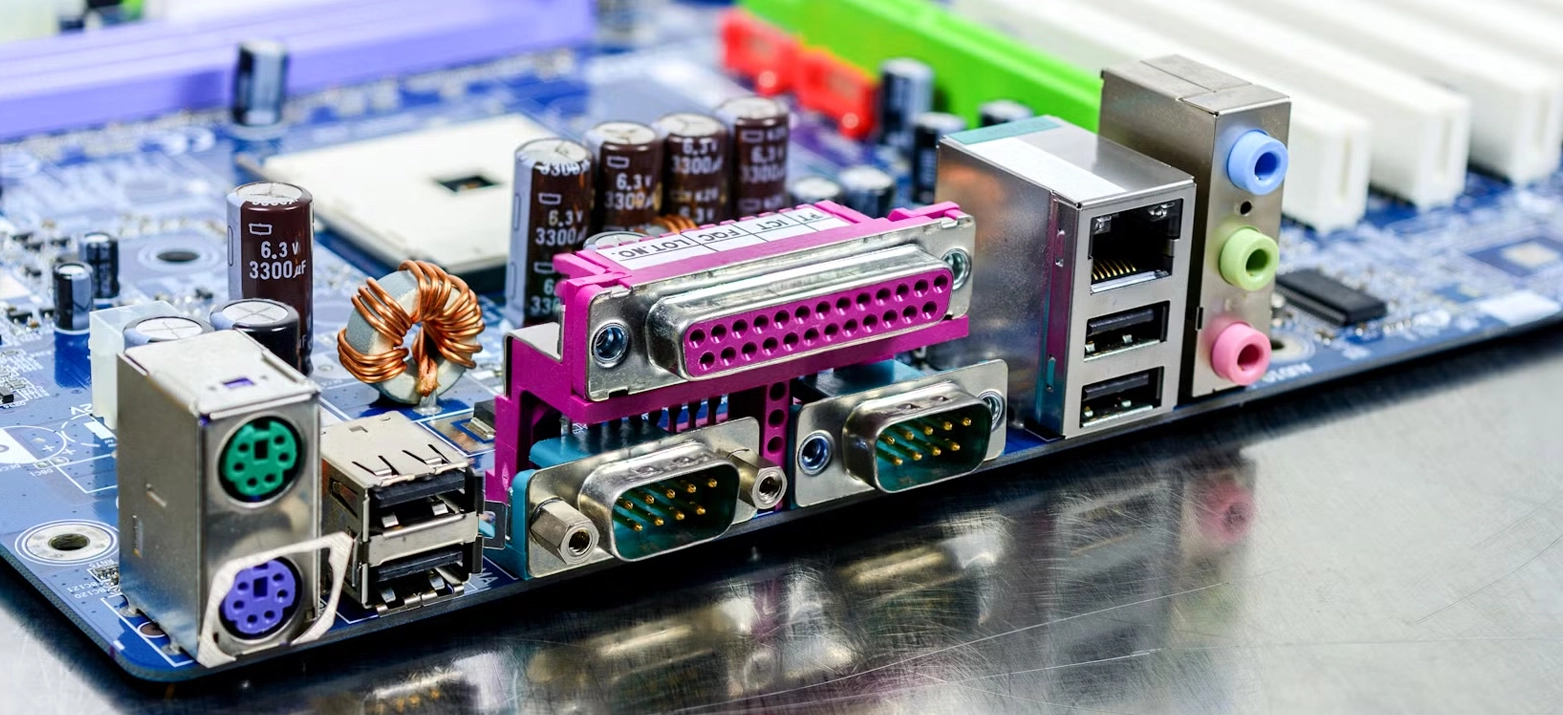

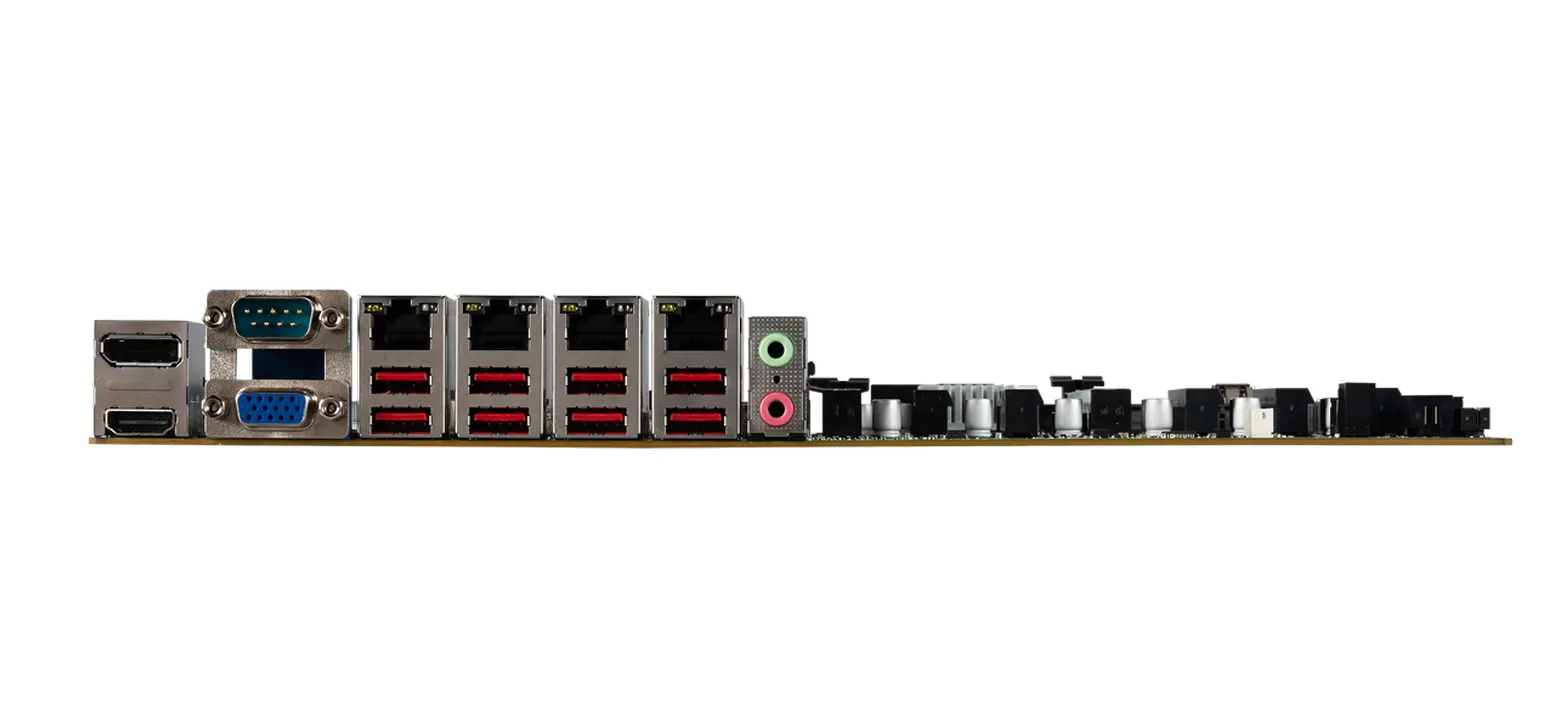

Внешние USB-разъемы

Это те самые порты, куда подключают мышь, клавиатуру, внешние диски и прочую периферию. Бывают чёрными, синими, красными, жёлтыми.

Общая логика такая:

• чёрный - обычно USB 2.0;
• синий - обычно USB 3.0 (он же 3.1 Gen 1, он же 3.2 Gen 1);
• красный - чаще всего порт с постоянным питанием: заряжает телефон даже при выключенном компьютере;
• жёлтый - у части плат так метят порты с защитой от скачков напряжения, удобные для аудиоинтерфейсов;
• бирюзовый - иногда USB4.

Ориентироваться на цвет можно, полагаться - нет. Точный ответ даёт только спецификация вашей модели платы.

Внутренние USB-разъемы (USB header)

Эти обычно остаются за кадром. USB header - контактные группы на плате, к которым подключаются кабели от фронтальных USB-портов корпуса, кардридеров и других внутренних устройств.

Выглядят они как небольшие блоки контактов, и видов у них тоже несколько:

• 9-пиновый USB 2.0 header (обычно чёрный);
• 19- или 20-пиновый USB 3.0/3.1 header (обычно синий);
• 20-пиновый Type-E header для фронтальных портов Type-C.

Полезная деталь: один USB 2.0 header раздаёт два порта, и USB 3.0 header - тоже два. На этом стоит вся индустрия переходников «20 пинов → два разъёма USB 3.0 тип A». Если фронтальных портов на корпусе больше, чем разъёмов на плате, задача решается такими переходниками или платой расширения в PCIe.

Типы USB-разъёмов: Type-A, Type-B, Type-C и старые micro/mini

Версия USB и форма разъёма - две независимые характеристики, и их постоянно смешивают. Версия (2.0, 3.2, USB4) говорит о скорости и возможностях. Тип (A, B, C) - о физической форме коннектора. Порт Type-C может работать на скорости USB 2.0, а прямоугольный Type-A - выдавать 10 Гбит/с.

На материнской плате из всего этого списка вы встретите Type-A (внешние порты) и Type-C (внешние порты и фронтальный header). Type-B и micro на платах не ставят - это разъёмы на стороне устройств.

Отдельная путаница - USB 3.0 тип A. Внешне он такой же прямоугольный, как USB 2.0, и совместим с ним, но внутри у него добавлены пять контактов в глубине разъёма. Поэтому кабель USB 3.0 в порт 2.0 вставится и заработает, просто на старой скорости.

Поколения USB: от черепахи до сверхзвука

USB прошёл долгий путь, и каждое поколение прибавляло скорость. Сравним:

Три строки требуют пояснений, и они же чаще всего сбивают с толку.

USB 3.2 Gen 1×2 и Gen 2×2 используют по две полосы данных вместо одной. Работают такие режимы только через разъём Type-C: у Type-A физически нет нужных контактов. Поэтому «20 Гбит/с на прямоугольном порту» не бывает.

USB4 Version 2.0 - спецификация, опубликованная USB-IF в октябре 2022. Она поднимает потолок до 80 Гбит/с и добавляет асимметричный режим 120/40 Гбит/с для мониторов высокого разрешения. На массовых материнских платах встречается пока нечасто, но при покупке платы «на вырост» на неё стоит смотреть.

USB 3.2 Gen 1, Gen 2, Gen 2×2: как читать названия

Названия версий USB переименовывали трижды, и старые имена никуда не делись: производители плат, корпусов и накопителей до сих пор пишут кто во что горазд. Одна и та же скорость может называться четырьмя способами.

Читается таблица слева направо: строка - это одна и та же скорость под именами, которые менялись от года к году.

Практический вывод простой. Смотрите на цифру скорости, а не на номер версии. «USB 3.2» без уточнения Gen не значит ничего: это может быть и 5, и 10, и 20 Гбит/с. Если в спецификации платы написано просто «USB 3.2» - ищите в подробной таблице характеристик, какой именно Gen имеется в виду.

Именно поэтому USB-IF в 2022 году ввёл маркировку по скорости: на сертифицированных портах и кабелях теперь пишут «USB 10Gbps», а не «Gen 2». Это самая понятная схема из всех, что были.

USB header на материнской плате: внутренние разъемы

При сборке компьютера фронтальные USB-порты корпуса нужно правильно подключить к контактам на плате. Здесь и вступают в дело USB header.

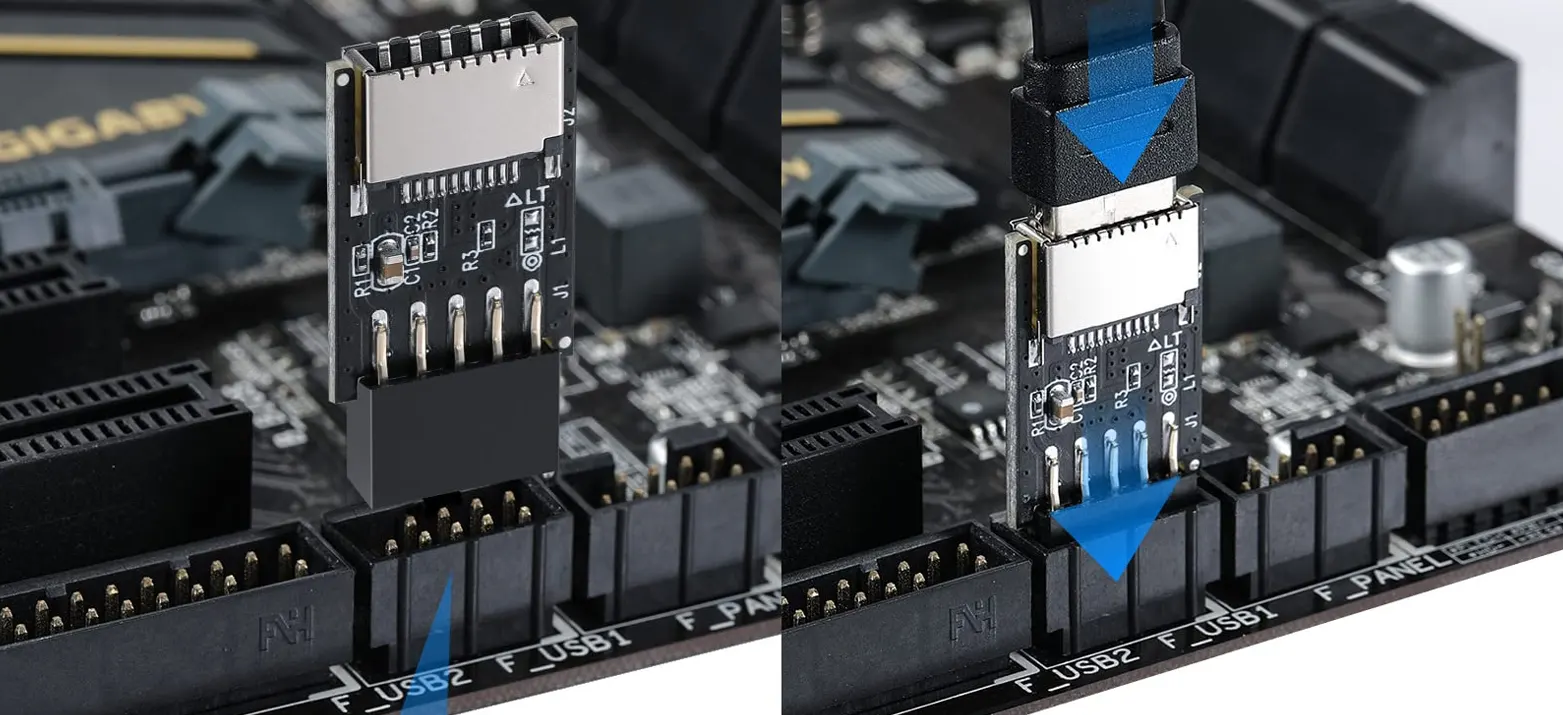

USB 2.0 header

9-пиновый разъём, к которому подключаются два USB 2.0 порта. На большинстве плат таких разъёмов несколько. Они по-прежнему нужны: кардридерам, RGB-контроллерам, внутренним панелям и датчикам высокая скорость ни к чему.

У этого header есть приятная особенность - он терпим к ошибкам. Один пин в углу отсутствует, и разъём физически не даёт вставить колодку наоборот.

USB 3.0/3.1 header

Более сложный разъём на 19 контактов в колодке (в описаниях плат его часто называют 20-пиновым: двадцатое гнездо заглушено и служит ключом). Обычно синий. Раздаёт два фронтальных порта USB 3.0.

С ним нужно быть внимательнее. Контактов много и они тонкие, погнуть их при подключении легко. Кабель от фронтальной панели жёсткий, и в тесном корпусе его бывает трудно проложить, особенно если разъём расположен у края платы.

Если на плате такой header один, а на корпусе фронтальных портов USB 3.0 четыре, поможет разветвитель - но помните, что полосу он делит, а не умножает.

USB Type-C header

Разъём для фронтального порта Type-C называется Type-E (в описаниях плат встречается обозначение Key A). Он двадцатипиновый и заметно компактнее USB 3.0 header, хотя контактов у него больше - плотность выше.

Отдельный разъём понадобился потому, что старый 19-пиновый USB 3.0 header не имеет контактов, нужных для USB Power Delivery и альтернативных режимов вроде вывода картинки по DisplayPort.

Ставят Type-E не на все платы: в бюджетном сегменте его часто экономят. Поэтому при покупке корпуса с фронтальным Type-C сверьтесь со спецификацией платы заранее. Если header не нашлось, существуют переходники с USB 3.0 header на Type-E, но альтернативных режимов и полной мощности зарядки они не дадут.

Как узнать, какие USB-разъемы есть на вашей материнской плате?

Самый надёжный способ - заглянуть в документацию. Но если инструкция улетела в мусор сразу после распаковки, есть другие варианты:

1. Посмотреть на саму плату: разъёмы почти всегда подписаны шелкографией - F_USB, USB3_1, JUSB1, F_U32C.
2. Зайти на сайт производителя и найти спецификацию своей модели. Название платы напечатано на ней между слотами PCIe или рядом с сокетом.
3. Использовать CPU-Z или AIDA64: они покажут точную модель платы, дальше - пункт 2.

Расшифровка маркировки на плате помогает быстрее всего. F_USB или F_PANEL USB - фронтальные порты USB 2.0. F_USB30, USB3_E1 - фронтальные USB 3.0. F_U32C, USB32_TC - тот самый Type-E под фронтальный Type-C.

Количество и типы header стоит проверить до покупки корпуса. Обидно обнаружить два фронтальных Type-C на новом корпусе и ни одного подходящего разъёма на плате.

Набор разъёмов заметно зависит от того, к какому семейству относится плата - десктопная, серверная или промышленная. Чем они отличаются по компоновке и возможностям, разбирали в обзоре видов материнских плат.

Типичные проблемы с USB-разъемами

USB при всей своей универсальности иногда доставляет хлопот. Несколько частых ситуаций и что с ними делать.

Недостаточная скорость передачи данных

Быстрый внешний SSD выдаёт скорость флешки десятилетней давности. Обычно причина в том, что устройство попало в порт USB 2.0: скорость всегда определяется самым медленным звеном цепочки.

Решение: проверьте три звена подряд - порт, кабель и само устройство. Синие и бирюзовые порты отдайте накопителям, чёрные оставьте клавиатуре и мыши. Кабель тоже важен: провод от старой зарядки физически не содержит контактов USB 3.0 и режет скорость до 480 Мбит/с, как бы ни был хорош порт.

Проблемы с питанием

Некоторым устройствам не хватает энергии стандартного порта. Особенно это заметно на внешних жёстких дисках без отдельного питания: диск щёлкает, отваливается, переподключается.

Решение: активный USB-хаб с собственным блоком питания или порт с поддержкой быстрой зарядки. Обычный порт USB 2.0 отдаёт 2,5 Вт, USB 3.0 - 4,5 Вт, а порты с USB Power Delivery через Type-C - до 240 Вт (потолок подняли в 2021 году спецификацией USB PD 3.1, до неё было 100 Вт). Но 240 Вт получится только если это умеют все три участника: порт, кабель и устройство.

Не работают фронтальные порты

Частая история после сборки нового компьютера.

Решение: первым делом проверьте, подключён ли кабель фронтальной панели к header на плате - его легко забыть или задеть при укладке проводов. Если подключён, посмотрите на пины в разъёме: погнутый контакт видно при хорошем свете, аккуратно выправляется пинцетом. Ещё вариант - порты отключены в BIOS: такой пункт есть на большинстве плат.

Выбор материнской платы с учетом USB-портов

При выборе платы на USB стоит смотреть по четырём пунктам.

Количество и типы внешних портов. Посчитайте, сколько устройств висит одновременно: мышь, клавиатура, гарнитура, вебкамера, принтер, внешний диск - и накиньте пару портов про запас.

Количество и типы внутренних header. Это про совместимость с корпусом. Сначала выберите корпус, потом сверьте его фронтальную панель со спецификацией платы.

Поддержка свежих стандартов. Если гоняете большие объёмы данных, USB 3.2 Gen 2×2 или USB4 ускорят работу заметно. Если компьютер офисный - переплачивать за них незачем.

Дополнительные функции. Часть плат даёт порты с быстрой зарядкой, защитой от перенапряжения или изолированным питанием для аудио.

Число доступных портов задаёт не сама плата, а чипсет - именно он определяет, сколько линий USB достанется системе. Влияет и форм-фактор платы: на mini-ITX физически меньше места и под задние порты, и под внутренние разъёмы, поэтому там экономят прежде всего на header.

Для серверных платформ логика другая: там USB нужен для установки системы, подключения KVM и лицензионных ключей, а не для периферии, и обычно хватает двух-трёх портов. Что важнее в этом случае, разбирали в материале про выбор серверной материнской платы.

Будущее USB: что нас ждет?

Ближайшее будущее USB уже наступило, просто разошлось по рынку неравномерно.

USB4 Version 2.0 с его 80 Гбит/с описан ещё в 2022 году, устройства и кабели сертифицируются, но на массовых платах режим встречается пока редко. Помимо удвоенной полосы там есть асимметричный режим: 120 Гбит/с в одну сторону и 40 в другую - он рассчитан на мониторы высокого разрешения.

Питание 240 Вт по USB Power Delivery 3.1 хватает, чтобы запитать через Type-C ноутбук, монитор или небольшую рабочую станцию. Один кабель вместо трёх - вполне рабочий сценарий уже сегодня.

Сближение с Thunderbolt. USB4 построен на протоколе Thunderbolt 3, и разница между стандартами продолжает стираться. Для пользователя это означает меньше вопросов «а подойдёт ли».

Маркировка по скорости. Схема USB-IF с надписями «USB 10Gbps» и «USB 240W» прямо на портах и кабелях постепенно вытесняет невнятные Gen 1 и Gen 2. Это, пожалуй, самое полезное изменение из всех.

При покупке платы на несколько лет вперёд смотреть стоит на наличие Type-E header, портов USB4 и поддержку Power Delivery. Остальное со временем догонит.

Короткие ответы

Что такое F_USB на материнской плате?

Маркировка шелкографией у внутреннего разъёма для фронтальных портов USB 2.0. Написание зависит от производителя: F_USB, F_USB1, JUSB1. Для USB 3.0 обычно пишут F_USB30 или USB3_E1, для фронтального Type-C - F_U32C.

Сколько портов даёт один USB header?

Два. Это верно и для 9-пинового USB 2.0, и для 19-пинового USB 3.0. Разъём Type-E обслуживает один порт Type-C.

Как узнать, поддерживает ли материнская плата USB 3.0?

Посмотрите на цвет задних портов (синие - обычно USB 3.0) и на маркировку внутренних разъёмов. Точный ответ даст спецификация модели на сайте производителя; саму модель подскажет CPU-Z.

Чем USB 3.2 Gen 1 отличается от Gen 2?

Скоростью: Gen 1 - это 5 Гбит/с (бывший USB 3.0), Gen 2 - 10 Гбит/с. Gen 2×2 даёт 20 Гбит/с и работает только через Type-C.

Можно ли подключить фронтальный Type-C, если на плате нет Type-E header?

Через переходник с USB 3.0 header - да, но без альтернативных режимов и полной мощности зарядки. Полноценно порт заработает только с родным разъёмом.

Почему внешний диск отваливается от переднего порта, но работает от заднего?

Чаще всего дело в питании и длине шлейфа фронтальной панели. Задние порты подключены к плате напрямую и стабильнее.

Заключение

USB-разъёмы на материнской плате устроены сложнее, чем кажется: тип коннектора, версия протокола и реальная скорость - три независимые характеристики, и совпадают они не всегда.

Практическая выжимка короткая. В спецификациях ищите цифру в гигабитах: номер версии без неё мало что говорит. Скорость определяет самое слабое звено, поэтому проверять надо всю цепочку - порт, кабель, устройство. Внутренние header сверяйте с корпусом до покупки. А цвет порта считайте подсказкой производителя, но не гарантией стандарта.
