Вентиляция в серверной: нормы кратности воздухообмена и проектирование систем

Купить самый мощный кондиционер для серверной — не решение проблемы охлаждения. Многие об этом узнают, когда процессоры начинают троттлить при 28°C в помещении, хотя датчик климат-контроля показывает комфортные 22°C. Дело в том, что холодный воздух может просто не доходить до горячих зон, а горячий — застаиваться в углах или под потолком.

Грамотно спроектированная система вентиляции для серверной — это не просто вентиляторы и воздуховоды. Это комплекс расчетов, где каждый параметр влияет на стабильность работы оборудования, срок его службы и ваши счета за электричество.

Кратность воздухообмена: сколько воздуха нужно серверной

Кратность воздухообмена показывает, сколько раз в час воздух в помещении полностью обновляется. Для офиса норма — 1-2 раза, для серверной — другая история. Здесь рекомендуемые значения составляют 1,5–2 при умеренной нагрузке и могут доходить до 6–10 для дата-центров с высокой плотностью стоек и серьезными тепловыделениями.

Важный момент: больше не значит лучше. Кратность 15 или 20 создаст хаос в микроклимате. Слишком интенсивное движение воздушных масс мешает поддерживать стабильную температуру, увеличивает нагрузку на климатическое оборудование и, как следствие, расходы на электроэнергию. Вы гоняете воздух впустую, пытаясь догнать постоянно меняющиеся условия.

Расчет кратности привязан к тепловыделениям оборудования. Если у вас 10 стоек с суммарной мощностью 40 кВт в помещении 50 м², кратность будет одна. Добавьте еще 30 кВт — придется пересчитывать. Формула выглядит так:

L = Q / (c × ρ × ΔT)

Где L — требуемый расход воздуха (м³/ч), Q — тепловыделения (Вт), c — теплоемкость воздуха (~1,005 кДж/(кг·К)), ρ — плотность воздуха (~1,2 кг/м³), ΔT — разница температур приточного и вытяжного воздуха.

Получив расход воздуха, делим его на объем помещения — вот вам кратность. Звучит просто, но на практике нужно учитывать неравномерность распределения тепла, расположение стоек, высоту потолков и десяток других факторов.

Почему воздухообмен критичен для серверного оборудования

Процессоры, накопители, блоки питания — все это выделяет тепло. Современный сервер в стойке может генерировать от 500 Вт до 2 кВт тепла. Умножьте на количество стоек, добавьте коммутаторы, системы хранения — и получите солидную теплонагрузку.

Если вентиляция не справляется, температура растет. При +30°C и выше риск отказа компонентов увеличивается в разы. Жесткие диски не любят перегрев — MTBF (средняя наработка на отказ) падает. SSD деградируют быстрее. Процессоры включают защитный троттлинг, снижая частоты, — производительность проседает.

Но дело не только в максимальной температуре. Резкие перепады тоже опасны. Конденсат на контактах, температурные деформации плат — всё это сокращает жизнь оборудования. Стабильный воздухообмен сглаживает колебания, поддерживая микроклимат в допустимых рамках.

Экономия на правильной вентиляции выходит боком. Замена вышедшего из строя сервера, простои, потеря данных — это куда дороже, чем изначально грамотно спроектировать систему охлаждения в серверной.

Схемы циркуляции воздуха: сверху вниз или снизу вверх

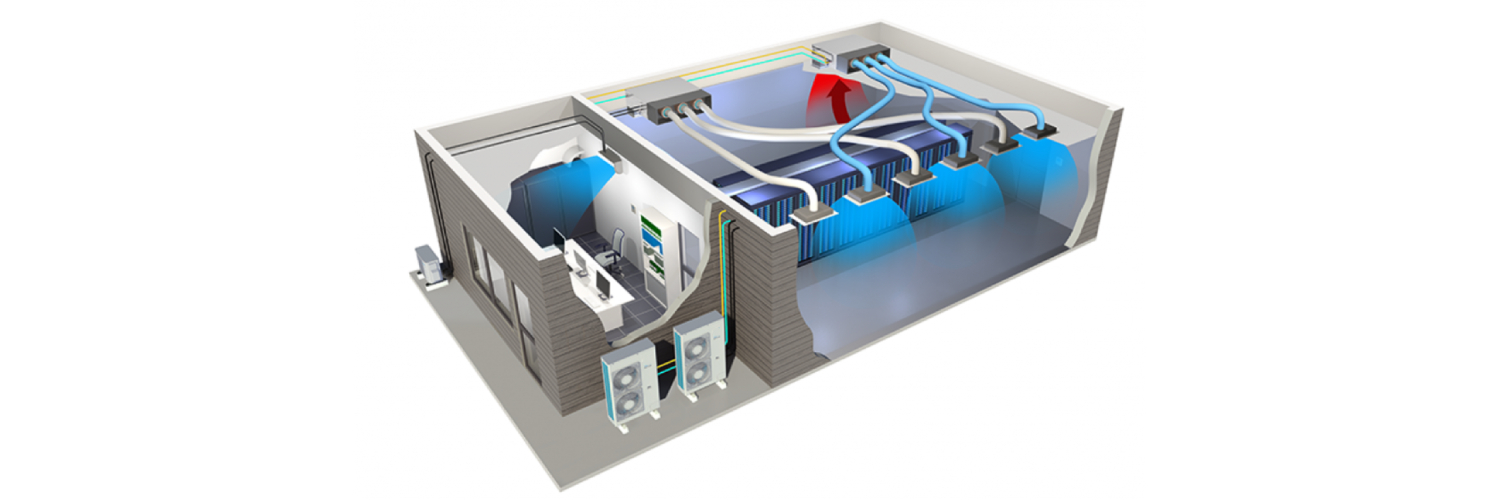

Существует два основных подхода к организации потоков воздуха в серверной: подача холодного воздуха сверху с отводом снизу либо наоборот — снизу вверх. Выбор зависит от плотности размещения оборудования и уровня тепловыделений.

Схема «сверху вниз»

Подходит для серверных с умеренной нагрузкой — до 400 Вт на квадратный метр. Холодный воздух подается через потолочные диффузоры, опускается вниз, охлаждая оборудование, и отводится через вытяжные решетки в нижней части помещения или на уровне пола.

Плюсы: проще в реализации, ниже капитальные затраты, не требует фальшпола. Минусы: менее эффективна при высоких тепловых нагрузках, возможны локальные перегревы в плотно установленных стойках.

Схема «снизу вверх»

Для дата-центров с высокой плотностью оборудования (свыше 400 Вт/м²) используют подачу холодного воздуха через фальшпол перед стойками. Воздух проходит через оборудование снизу вверх, нагревается и удаляется в верхней зоне. Согласно исследованиям, до 65% отработанного воздуха отводится сверху при правильной организации «горячих» и «холодных» коридоров.

Эта схема эффективнее, но дороже: нужен фальшпол, более сложная система воздуховодов, точная балансировка потоков. Зато она позволяет размещать оборудование плотнее без риска перегрева.

Выбор схемы — это всегда компромисс между бюджетом и требованиями к охлаждению. Если у вас небольшая серверная на 5-10 стоек со средней загрузкой, «сверху вниз» справится. Планируете масштабирование или уже работаете с высоконагруженными системами — закладывайте «снизу вверх» сразу.

Проектирование приточно-вытяжной вентиляции: детали, которые имеют значение

Проектирование начинается с теплового расчета. Нужно знать точную мощность всего оборудования, которое будет установлено, плюс запас на будущее расширение. Сюда входят не только серверы, но и коммутаторы, системы хранения, ИБП — они тоже греются.

Дальше рассчитывают необходимый воздухообмен и подбирают оборудование: вентиляторы, воздуховоды, фильтры, рекуператоры (если нужно экономить на подогреве приточного воздуха зимой). Важно учесть акустику — никто не хочет работать рядом с серверной, которая ревет как турбина.

Типичные ошибки при проектировании:

Недостаточная производительность вентиляции. Берут «с запасом 10%», а тепловыделения оказываются выше расчетных. Результат — перегрев и аварии.

Игнорирование избыточного давления. Если приточный и вытяжной воздух в балансе или вытяжка сильнее, в серверную затягивается пыль из соседних помещений. Фильтры забиваются быстрее, оборудование пылится. Правильно: приток должен быть на 15-20% больше вытяжки.

Отсутствие зонирования. Холодные и горячие коридоры должны быть разделены. Иначе смешивание потоков снижает эффективность охлаждения в серверной, и часть мощности системы уходит впустую.

Некачественная фильтрация. Серверная — не склад. Здесь нужны фильтры класса не ниже F7-F9 (по старой классификации) или ePM1 60-80% (ISO 16890). Пыль на платах — это риск короткого замыкания и перегрева.

Микроклимат серверной: температура, влажность, чистота

Помимо температуры, в серверной критична влажность. Рекомендуемый диапазон — 40-60%. Ниже 40% возрастает риск статического электричества, которое может повредить электронику. Выше 60% — конденсат на холодных поверхностях и коррозия.

Чистота воздуха тоже на первом месте. Пыль оседает на радиаторах, забивает вентиляционные отверстия, ухудшает теплоотвод. В запущенных случаях слой пыли действует как теплоизолятор — компоненты греются сильнее при той же нагрузке.

Нормативы микроклимата для серверных описаны в документах вроде СНиП 41-01-2003, СП 60.13330.2016, а также в рекомендациях производителей оборудования. Большинство вендоров (Dell, HP, Lenovo) указывают рабочий диапазон температур 18-27°C и влажности 20-80%, но оптимум — это 20-22°C и 45-55%.

Отклонения от норм ведут к сокращению срока службы оборудования. Гарантия производителя может не покрыть отказ, если условия эксплуатации не соответствовали спецификациям.

Автоматизация и мониторинг вентиляционных систем

Современная серверная — это не «поставил и забыл». Условия меняются: добавили новые серверы, выросла нагрузка, изменилась температура на улице. Система вентиляции должна адаптироваться.

Автоматизация включает:

Датчики температуры и влажности в ключевых точках (холодный коридор, горячий коридор, под потолком, около критичного оборудования). Они передают данные в систему управления.

Контроллеры, которые анализируют показания датчиков и управляют вентиляторами, клапанами, кондиционерами. Если температура растет — увеличивается подача холодного воздуха или мощность кондиционеров.

Интеграция с системой мониторинга серверной инфраструктуры. Можно настроить оповещения: если температура превысила порог, администратор получает SMS или push-уведомление. В критических ситуациях — автоматическое включение резервных систем охлаждения.

Продвинутые решения используют алгоритмы машинного обучения для прогнозирования тепловых нагрузок и оптимизации работы систем. Например, перед плановой интенсивной нагрузкой (рендеринг, обработка данных) система заранее снижает температуру, чтобы создать «холодовой запас».

Мониторинг в реальном времени позволяет выявлять проблемы на ранней стадии. Забился фильтр — упала производительность приточной вентиляции, датчики зафиксировали рост температуры, система сигнализирует о необходимости обслуживания. Без мониторинга вы узнаете о проблеме, когда сервер уже перегрелся.

Эксплуатация и обслуживание: что делать, чтобы система работала

Даже самая совершенная вентиляция требует регулярного ухода. Фильтры загрязняются — их нужно менять раз в 3-6 месяцев в зависимости от условий. Воздуховоды накапливают пыль — чистка раз в год обязательна. Вентиляторы изнашиваются, подшипники требуют смазки.

График технического обслуживания должен быть четким и выполняться строго по расписанию. Пропустили замену фильтров — производительность упала, температура поползла вверх. Не проверили исправность датчиков — пропустили момент, когда один из них начал врать, и получили перегрев зоны.

Проверка герметичности воздуховодов, балансировка потоков, калибровка датчиков — всё это входит в регламентное обслуживание. Желательно заключить договор с компанией, которая специализируется на климатических системах для серверных. У них опыт и инструменты для диагностики.

Не забывайте про документацию. Схемы вентиляции, спецификации оборудования, журнал обслуживания — все это должно быть под рукой. При расширении серверной или модернизации системы эти данные сэкономят время и деньги.

Что остается за кадром

Вентиляция серверной — тема, где технические детали напрямую влияют на бизнес. Перегрев приводит к простоям, простои — к потере денег и репутации. Грамотно спроектированная система с правильной кратностью воздухообмена, продуманными схемами циркуляции, фильтрацией и автоматизацией — это инвестиция в стабильность и долговечность инфраструктуры.

Конечно, можно пойти по пути наименьшего сопротивления: купить мощный кондиционер и надеяться на лучшее. Но практика показывает — такой подход рано или поздно даст сбой. Лучше сделать правильно сразу, чем переделывать потом в авральном режиме, когда оборудование уже на грани.
