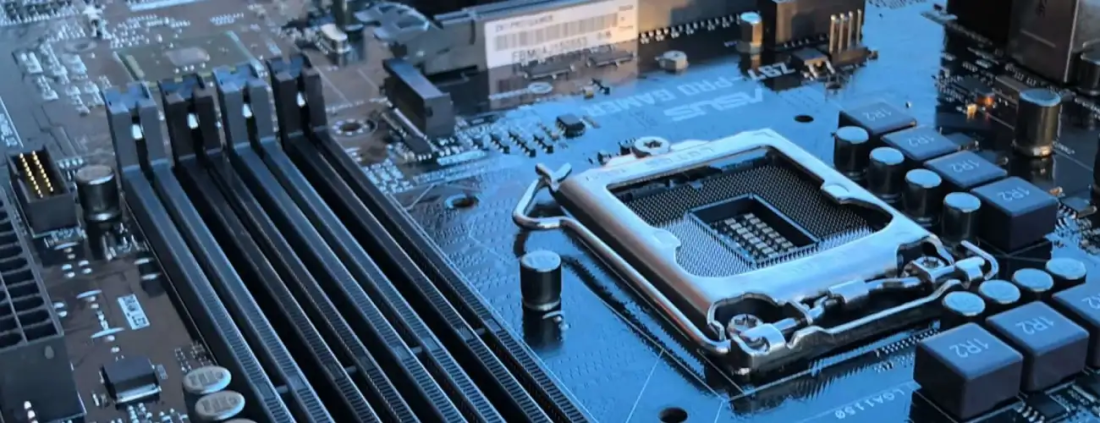

Виды материнских плат

Материнская плата — фундамент, на котором держится вся система. Процессор, память, накопители, видеокарта — всё подключается к ней и через неё же общается друг с другом. Ошибка при выборе платы тянет за собой проблемы с совместимостью, ограничивает апгрейд и бьёт по производительности.

Перед покупкой стоит определиться с тремя вещами: сокет под Ваш процессор, форм-фактор под корпус и набор разъёмов под задачи. Звучит просто, но нюансов хватает — от версии PCIe до количества слотов M.2. Если нет желания разбираться самостоятельно, менеджеры Ittelo помогут подобрать плату под конкретную конфигурацию и бюджет.

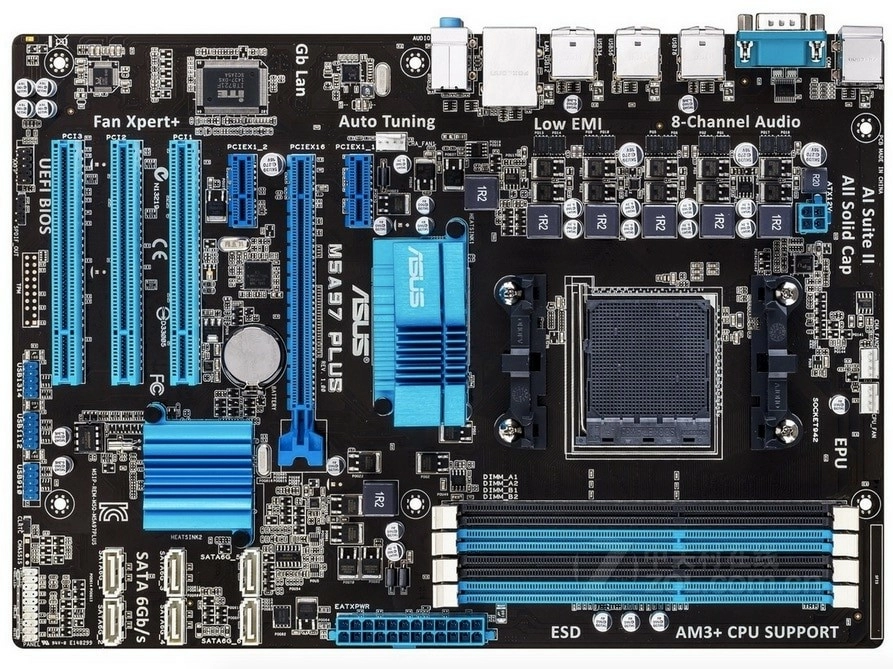

Как устроена материнская плата

Из чего состоит плата — коротко:

1. Сокет (процессорное гнездо). Механическое и электрическое соединение с CPU. Тип сокета жёстко привязан к линейке процессоров.
2. Чипсет. Распределяет потоки данных между процессором, памятью, накопителями и периферией. Определяет набор интерфейсов и лимиты платформы.
3. VRM (модуль регулировки напряжения). Фазы питания + дроссели + конденсаторы. Преобразует 12 В от блока питания в напряжение, нужное процессору (~1,1–1,4 В). Качество VRM = стабильность при высоких нагрузках.
4. Слоты DIMM. Под оперативную память. 2 или 4 на десктопных платах.
5. Слоты PCIe. Основной — PCIe x16 для видеокарты. Дополнительные PCIe x4/x1 — для сетевых карт, RAID-контроллеров, звуковых карт.
6. Разъёмы M.2 и SATA. Для NVMe SSD и классических накопителей.
7. Коннекторы питания. 24-pin ATX и 8-pin (или 8+4/8+8) EPS для процессора.
8. Задняя панель I/O. USB, видеовыходы, Ethernet, аудио, антенны Wi-Fi.

Какую материнскую плату купить?

Материнская плата — один из центральных компонентов серверного оборудования и рабочих станций. Вот что нужно проверить перед покупкой:

1. Сокет и чипсет. Плата должна поддерживать Ваш процессор. Для Intel актуальны LGA 1851 (Core Ultra 200-й серии) и LGA 1700 (12–14 поколение). Для AMD — AM5 (Ryzen 7000/8000/9000) и AM4 (Ryzen 3000–5000, бюджетные сборки). Если вы ещё не определились с платформой, поможет наш разбор Intel vs AMD для бизнеса.
2. Форм-фактор. ATX для полноразмерных корпусов, Micro-ATX — компромисс, Mini-ITX — компактные сборки.
3. Слоты и разъёмы. Сколько M.2 NVMe, какая версия PCIe (4.0 или 5.0), есть ли USB4/Thunderbolt — всё это зависит от чипсета.
4. VRM (система питания). Для процессоров с TDP выше 125 Вт (тот же Ryzen 9 или Core i9) нужна плата с хорошими фазами питания и радиаторами на VRM. Иначе — троттлинг под нагрузкой.

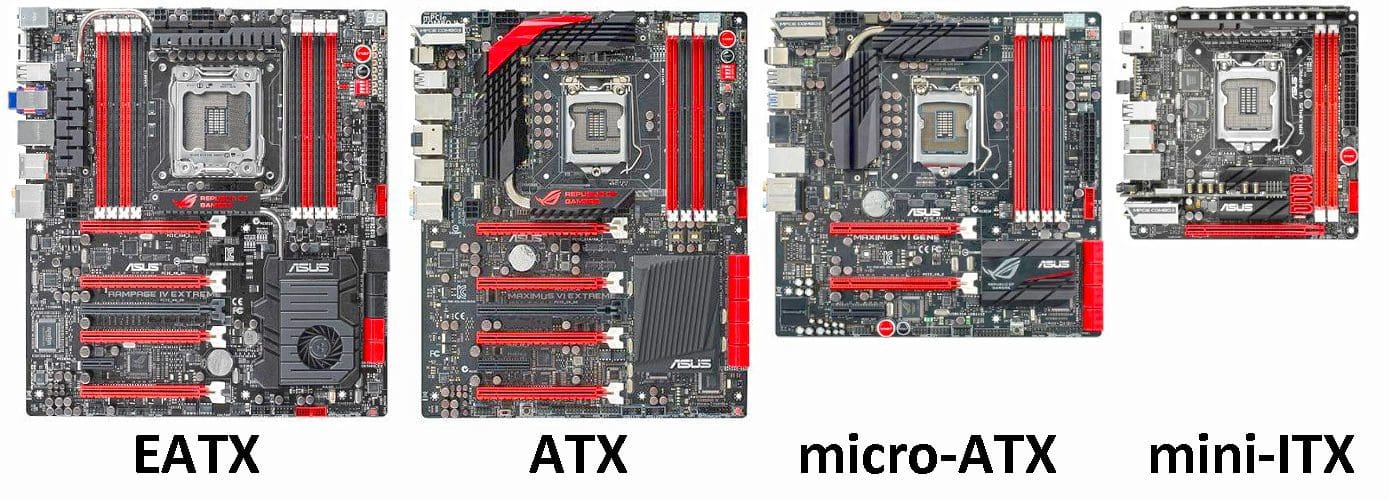

Форм-фактор материнских плат

Он определяет физические размеры, количество слотов расширения и разъёмов на задней панели. Четыре основных варианта:

• ATX (305 × 244 мм) — стандарт для полноразмерных сборок. Обычно 7 слотов расширения, 4 слота под память, 2–4 разъёма M.2.
• Micro-ATX (244 × 244 мм) — компактнее ATX, но сохраняет 2–4 слота расширения. Подходит для корпусов средних размеров.
• Mini-ITX (170 × 170 мм) — один слот PCIe x16 и два слота памяти. Для компактных и HTPC-сборок.
• E-ATX (305 × 330 мм) — расширенный формат под рабочие станции и энтузиастские сборки с несколькими GPU или большим количеством накопителей. Если вы собираете машину для офисных задач, пригодится наше руководство по сборке сервера для офиса.

Чем крупнее плата, тем проще апгрейд. Но если корпус компактный, а задач, требующих пяти слотов M.2, нет — Micro-ATX или Mini-ITX справятся не хуже.

Поддержка процессора (CPU)

Сокет — первое, с чего начинается выбор платы. Если он не совпадает с процессором, дальше можно не читать. Актуальная раскладка:

1. Сокет. Intel LGA 1851 — под Arrow Lake (Core Ultra 200). Intel LGA 1700 — под Alder Lake, Raptor Lake (12–14 поколение). AMD AM5 — под Ryzen 7000/8000/9000 (AMD обещает поддержку AM5 минимум до 2027 года). AMD AM4 — под Ryzen 3000–5000, всё ещё живая платформа для бюджетных сборок.
2. Версия BIOS/UEFI. Бывает, что плата физически поддерживает процессор, но для работы нужна новая прошивка. Проверяйте на сайте производителя — некоторые платы имеют функцию BIOS Flashback (обновление без установленного CPU).
3. VRM и охлаждение. Для процессоров с PBP/MTP 125+ Вт — смотрите на количество фаз питания и наличие радиаторов. 12+2 фаз — минимум для старших Ryzen 7 и Core i7. Для Ryzen 9 или Core i9 — лучше 16+2 и выше.
4. Разгон. Если планируете — нужен соответствующий чипсет: Z890/Z790 для Intel, X870/X670/B650 для AMD (на B-чипсетах AMD разгон памяти и процессора работает, у Intel на B-чипсетах — только памяти).

Дисковое пространство

Количество и тип накопителей напрямую зависят от материнской платы — точнее, от числа разъёмов M.2 и SATA, а также от поддерживаемых версий шины.

• M.2 NVMe (PCIe 4.0/5.0) — основной тип подключения для системных SSD. Скорость чтения у PCIe 4.0 — до 7 ГБ/с, у PCIe 5.0 — до 14 ГБ/с. На платах с чипсетами X870 или Z890 обычно 3–4 слота M.2, из которых один-два поддерживают PCIe 5.0.
• SATA III — для HDD и бюджетных SSD. Скорость ограничена ~550 МБ/с, но для хранения архивов и бэкапов этого хватает. Обычно 4–6 портов.
• Планирование ёмкости. Считайте не только текущие потребности, но и запас: ОС + приложения (500 ГБ – 1 ТБ NVMe), рабочие данные (NVMe или SATA SSD), архивы и бэкапы (SATA HDD/SSD или NAS).

Если плата имеет всего один M.2 — это потолок, через который не перепрыгнуть без переходников. Учитывайте это на этапе выбора.

Оперативная память

Оперативная память — это быстрый буфер между процессором и накопителями. Что учитывать при выборе:

• Количество слотов DIMM. ATX-платы обычно имеют 4 слота (до 128–192 ГБ), Micro-ATX — 2–4, Mini-ITX — 2. Два слота — жёсткий потолок: если стартуете с 2×16 ГБ, апгрейд потребует полной замены планок.
• Тип: DDR5 — стандарт для новых платформ. Все платы на LGA 1851 и AM5 работают только с DDR5. DDR4 осталась на LGA 1700 и AM4, причём не на всех платах. Смешивать DDR4 и DDR5 нельзя — у них разные слоты, физически несовместимые.
• Частота. Для DDR5 рабочий диапазон — 5600–6400 МГц (JEDEC-стандарт — 4800–5600). Процессоры AMD Ryzen 7000/9000 раскрывают потенциал на 6000 МГц — это sweet spot для Infinity Fabric. Для Intel Core Ultra 200 — 5600 МГц и выше.
• Объём. 16 ГБ — минимум для офисных и лёгких игровых задач. 32 ГБ — комфорт для гейминга, разработки, виртуальных машин. 64+ ГБ — для рендера, научных вычислений, серьёзной работы с данными.
• Режим. Двухканальный — обязательно. Ставьте две планки, а не одну. Четырёхканальный доступен на серверных и HEDT-платформах (TRX50, LGA 4677) — подробнее о том, чем отличается серверная оперативная память по типам и особенностям, мы рассказали отдельно.

Чипсет материнской платы

Чипсет — «диспетчер» материнской платы. Он определяет, сколько линий PCIe доступно для накопителей и карт расширения, какие USB-порты будут на задней панели, есть ли поддержка разгона и RAID. Вот актуальная иерархия:

Intel (LGA 1851): Z890 — разгон, PCIe 5.0 для SSD и GPU, до 5 слотов M.2. B860 — без разгона CPU (память — можно), меньше линий PCIe, но цена вдвое ниже. H810 — базовый уровень для офисных сборок.

Intel (LGA 1700): Z790 — флагман, всё ещё актуален для 12–14 поколения. B760 — золотая середина. H770/H610 — бюджет.

AMD (AM5): X870/X870E — максимум линий PCIe 5.0, USB4. X670/X670E — предыдущий флагман, всё ещё отличный выбор. B650/B850 — разгон работает, цена разумная. Для большинства сборок на Ryzen 7000/9000 — B650 или B850 хватает с запасом. A620 — бюджет, без разгона.

Правило простое: чипсет должен соответствовать процессору и задачам. Ставить Ryzen 5 7600 на X870E — переплата. Ставить Ryzen 9 9950X на A620 — нехватка питания и функционала.

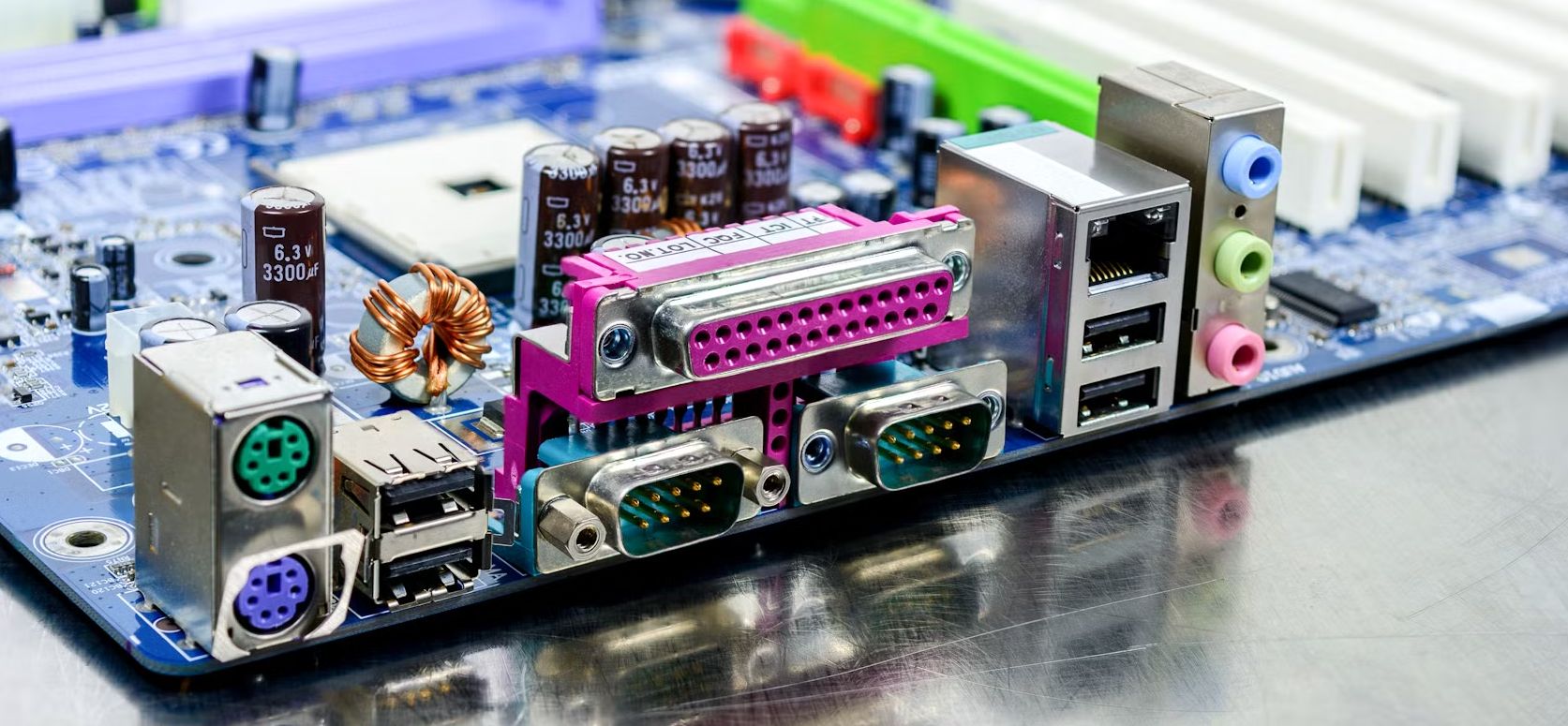

Внешние разъемы

Задняя панель — то место, куда подключается всё, от монитора до флешки. На что смотреть:

• USB. Минимум — пара портов USB 3.2 Gen 2 (10 Гбит/с) и USB-C. На платах с чипсетами X870 и Z890 появляется USB4 (40 Гбит/с) — пригодится для быстрых внешних SSD и док-станций.
• Видеовыходы. HDMI 2.1 и DisplayPort 1.4/2.0 — если используете встроенную графику процессора. С дискретной видеокартой мониторы подключаются к ней, а не к плате.
• Ethernet. 2.5 Гбит/с — уже стандарт даже для бюджетных плат. На энтузиастских моделях встречается 5 Гбит/с или даже 10 Гбит/с.
• Wi-Fi. Платы с суффиксом «WiFi» оснащены модулем Wi-Fi 6E или Wi-Fi 7 (на свежих чипсетах). Если Wi-Fi не нужен — берите версию без него и сэкономите.
• Аудио. Realtek ALC1220 или ALC4080 — стандарт для плат среднего и верхнего сегмента. Для профессиональной работы со звуком всё равно нужен внешний аудиоинтерфейс.

Технологии производителей

Производители плат (ASUS, MSI, Gigabyte, ASRock) конкурируют не только чипсетами, но и фирменными фишками:

• VRM и питание. Многослойные платы с 16–20+ фазами питания, драйверы 90/105A — это не маркетинг, а реальное влияние на стабильность под нагрузкой. ASUS ProCool, MSI Core Boost, Gigabyte Digital VRM — разные названия одной идеи: не дать процессору голодать.
• Охлаждение M.2. Радиаторы на всех слотах M.2 — стандарт для плат среднего сегмента и выше. NVMe SSD с PCIe 5.0 греются прилично (до 80–90 °C без радиатора), и пассивное охлаждение здесь не лишнее.
• BIOS Flashback. Возможность обновить прошивку без процессора и памяти — с USB-флешки и кнопки на задней панели. Спасает, когда купили плату со старым BIOS и новый процессор не стартует.
• Wi-Fi 7 и 5G Ethernet. На топовых платах — Wi-Fi 7 (802.11be) с пропускной способностью до 46 Гбит/с (теоретически) и 5 Гбит/с Ethernet. На большинстве плат — Wi-Fi 6E и 2.5GbE, чего хватает для 99% сценариев.
• Конструктив. Q-Release для видеокарты (защёлка снимается одной рукой), безвинтовые крепления M.2, предустановленная задняя панель I/O — мелочи, которые экономят нервы при сборке.
