Что такое материнская плата

Материнская плата — печатная плата, на которой собраны все компоненты сервера: процессоры, память, контроллеры ввода-вывода. Она задаёт, какое железо можно установить, сколько памяти поддерживается и какие интерфейсы расширения доступны. Если процессор — это мозг, то материнка — нервная система, связывающая всё воедино.

Обычные компоненты материнской платы

Разберём основные компоненты серверной материнской платы — то, из чего складывается её функциональность.

Центральный процессор (CPU) — вычислительное ядро сервера. Серверные платы рассчитаны на процессоры Intel Xeon (сокет LGA 4677 для поколения Granite Rapids / Sierra Forest) или AMD EPYC (сокет SP6 для Turin) — подробнее о выборе между Intel и AMD для бизнес-задач мы писали отдельно. Двухсокетные платы позволяют установить два процессора для задач, где нужна параллельная обработка — виртуализация, базы данных, рендеринг.

Оперативная память (RAM) хранит данные, с которыми процессор работает прямо сейчас. Серверные платы используют DDR5 ECC (с коррекцией ошибок) — это стандарт для всех актуальных платформ Xeon и EPYC. Типичная конфигурация: 8–12 слотов DIMM на сокет, поддержка модулей до 128 ГБ (RDIMM) или до 256 ГБ (MRDIMM). Суммарный объём на двухсокетной плате может достигать 6 ТБ — этого хватит для in-memory баз данных и тяжёлой виртуализации.

Материнская плата сервера также включает в себя различные разъемы и слоты для подключения дополнительных устройств.

Классификация материнских плат по форм-фактору

Форм-фактор материнской платы определяет, в какой корпус она встанет, сколько слотов расширения будет доступно и как организовать охлаждение. Для серверов используются свои стандарты — они отличаются от десктопных ATX/mATX.

Форм-факторы серверных материнских плат:

• ATX (305×244 мм) — встречается в tower-серверах и недорогих 1U/2U-решениях. Стандартные слоты PCIe, знакомая компоновка. Подходит для SMB-серверов и домашних лабораторий.
• EEB / SSI-EEB (305×330 мм) — расширенный формат для двухсокетных серверов. Больше слотов DIMM и PCIe, чем у ATX. Устанавливается в корпуса от 2U и выше.
• Proprietary / OCP — крупные вендоры (Dell, HPE, Supermicro) часто используют собственные форм-факторы, заточенные под конкретные шасси. Open Compute Project (OCP) продвигает открытые стандарты для ЦОД-решений.
• Mini-ITX (170×170 мм) — компактный вариант для edge-серверов и сетевых аплайнсов, где пространство ограничено. Количество слотов расширения минимально.

Как выбирать:

• Стойка в ЦОД → EEB/proprietary-платы в стоечных шасси. Тут рулит плотность размещения и количество слотов.
• Tower / офисная серверная → ATX. Проще обслуживать, стандартные комплектующие.
• Edge / филиал / сетевой шлюз → Mini-ITX. Компактность за счёт ограниченной расширяемости..

Почему форм-фактор — не формальность:

1. Совместимость — плата, БП, кулеры и корпус должны подходить друг к другу. EEB-плата в ATX-корпус физически не влезет.
2. Охлаждение — чем больше плата и корпус, тем проще организовать воздушный поток. В тесном 1U-шасси это критичный параметр.
3. Масштабируемость — количество слотов PCIe и DIMM напрямую зависит от форм-фактора. Если через год понадобится вторая GPU или сетевая карта на 100GbE — на Mini-ITX этого не будет.

Определение модели

Зачем это необходимо?

• Совместимость и апгрейды. Знание модели позволяет правильно подбирать и устанавливать совместимые компоненты.
• Ремонт и обслуживание. В случае неисправностей или необходимости обслуживания определение модели платы упрощает поиск драйверов и руководств по ремонту.
• Документация и инвентаризация. Определенные модели могут потребовать особой документации и учета в инвентаризации серверного парка.

Как происходит определение модели материнской платы

Определение модели может быть осуществлено несколькими способами:

1. Визуальный осмотр. Первым шагом может быть визуальный осмотр детали для поиска надписей, маркировок и серийных номеров.
2. Использование Утилит. Существуют специализированные программные утилиты, которые могут автоматически найти название модели: CPU-Z, HWiNFO.
3. BIOS и POST-сообщения. В процессе запуска сервера, BIOS или POST-сообщения содержат подробности об применяемой модели.

Технологии энергосбережения

Энергосбережение в серверах — это не абстрактная «зелёная» инициатива, а прямая экономия денег. Каждый ватт, потреблённый сервером, нужно ещё и охладить — а это удваивает расходы на электричество. Поэтому серверные платы напичканы технологиями управления питанием.

Зачем энергосбережение в серверах?

Зачем заморачиваться? Расход электричества — вторая по величине статья в бюджете ЦОД после аренды площади. Стойка серверов может потреблять 10–30 кВт. Умножьте на тариф, добавьте охлаждение — и поймёте, почему энергоэффективность перестала быть маркетинговым словом.

Как энергосберегающие технологии используются в серверах?

• Динамическое управление частотой (DVFS) — процессор сбрасывает частоту и напряжение, когда нагрузка падает. Intel Speed Select и AMD Deterministic Performance Boost позволяют тонко управлять энергопрофилем прямо из BMC.
• Отключение неиспользуемых линий — серверные чипсеты умеют деактивировать порты PCIe, контроллеры USB и другую периферию, которая простаивает.
• Консолидация через виртуализацию — 10 слабо нагруженных серверов можно свернуть в 2 с помощью VMware vSphere, Proxmox или KVM (о том, какой гипервизор выбрать в 2025 году, мы подготовили отдельный разбор). Меньше железа — меньше ватт.
• Повышение допустимых температур — ASHRAE рекомендует до 35 °C на входе воздуха. Серверные платы и BMC поддерживают адаптивные кривые вентиляторов, снижая расход на охлаждение.

Влияние на эффективность серверных систем

Итог простой: грамотная работа с энергопотреблением сокращает TCO (совокупную стоимость владения) сервера на 15–30 %. А при масштабах ЦОД это сотни тысяч рублей в год.

Эволюция материнских плат IBM PC-совместимых компьютеров

Серверные материнские платы прошли путь от простых плат с ISA-шиной до сложнейших многослойных PCB с сотнями линий PCIe 5.0. Краткий обзор эволюции — ниже.

Зарождение IBM PC и первые материнские платы

В начале 1980-х годов IBM представила миру свой первый персональный компьютер IBM PC. Этот момент можно считать рождением стандарта для компьютеров, который будет соблюдаться десятилетиями. Первые материнские платы IBM PC были относительно простыми и ограниченными по функциональности, но они заложили основы для будущего развития.

Процессорные архитектуры и сокеты

С развитием технологий появились новые архитектуры процессоров и сокеты. Сокеты - разъемы, в которые устанавливается процессор. С каждым новым поколением процессоров требования к материнским платам менялись, они должны поддерживать новые сокеты, чтобы обеспечить совместимость с современными и быстрыми процессорами.

Разъемы и слоты

Интерфейсы расширения эволюционировали от ISA и PCI к PCIe 5.0 (а в перспективе — PCIe 6.0). Один слот PCIe 5.0 x16 даёт пропускную способность ~64 ГБ/с — этого хватает для NVMe-накопителей, GPU-ускорителей и 100/200GbE сетевых карт. Кроме того, формат CXL (Compute Express Link), работающий поверх PCIe, открывает возможности для расширения памяти за пределы физических DIMM-слотов.

Энергосбережение и охлаждение

С ростом осведомленности о потреблении энергии и экологических вопросах материнки стали более энергоэффективными. Они поддерживают методы энергосбережения и управления питанием для экономии энергии. Кроме того, современные системы охлаждения гарантируют рабочую температуру компонентов для стабильной и эффективной работы.

Актуальные серверные платы поддерживают терабайты DDR5, десятки линий PCIe 5.0, встроенный BMC (Baseboard Management Controller) для удалённого управления, аппаратный TPM 2.0 и Secure Boot. Виртуализация, аппаратное ускорение (SR-IOV, Intel QAT, AMD SEV) и шифрование данных в памяти — всё это реализовано на уровне платы и чипсета.

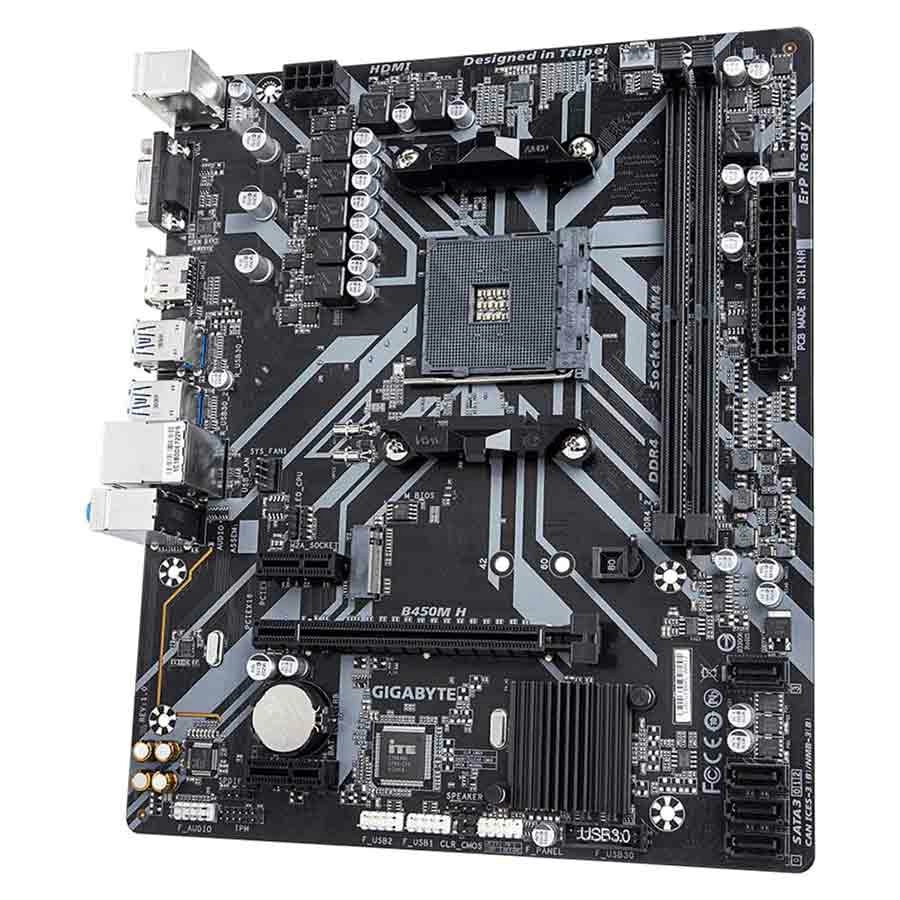

Из чего состоит материнская плата

Материнская плата серверного оборудования — это многослойная PCB, на которой разведены цепи питания, высокоскоростные шины данных и контроллеры управления. Разберём ключевые узлы.

Чипсет

Чипсет — набор контроллеров, который связывает процессор с периферией: SATA-порты, USB, часть линий PCIe, сетевые контроллеры. В серверах Intel это чипсеты серии C741/C742 (платформа Eagle Stream / Birch Stream), у AMD — чипсеты серии SP5/SP6. Чипсет определяет, сколько устройств хранения, сетевых интерфейсов и портов расширения будет доступно.

Дополнительные микросхемы

Можно заметить дополнительные микросхемы. К ним относятся контроллеры RAID (Redundant Array of Independent Disks), которые обеспечивают безопасное хранение данных на жестких дисках. Контроллеры сети и управления позволяют серверу подключаться к сети для удаленного управления.

Подсистема питания

Отвечает за обеспечение стабильного электропитания. Серверы работают круглосуточно, стабильное электропитание – критически важный ресурс. Она включает порты сопряжения блока питания для регулярного снабжения электричеством.

Процессорный сокет

Применяется, чтобы установить центральный процессор. Это "сердце", отвечающее за обработку базы информации. Сокет определяет совместимость с различными типами процессора, и его выбор повлечет за собой результаты общей производительности.

Внутренние гнезда

Оборудована внутренними слотами для коннекта дополнительных устройств, например, жестких дисков. К ним относятся PCI Express, DIMM, M.2, SATA, CPU-сокет, заголовки для вентиляторов.

Внешние разъемы задней панели

Располагаются порты для периферийных аксессуаров. Здесь находятся порты, чтобы соединить мониторы, клавиатуру, мышь, сетевые кабели. Они обеспечивают связь с внешним миром для мониторинга работы.

Знание компонентов платы пригодится, когда нужно будет диагностировать проблему, подобрать совместимое железо для апгрейда или грамотно составить спецификацию для закупки.

Что такое материнская плата?

Материнская плата — несущая конструкция сервера. На ней физически размещены процессоры, память, чипсет, контроллеры ввода-вывода, VRM (модули регулирования напряжения) и BMC. Всё остальное — накопители, сетевые карты, GPU — подключается к ней через разъёмы и слоты.

Функциональное назначение:

• Связующая шина. Все компоненты общаются друг с другом через дорожки и шины, разведённые на плате — PCIe-линии от процессора к слотам расширения, каналы памяти к DIMM-слотам, DMI-линк к чипсету.
• Энергоподача. Оборудована разъемами для блока питания. Она передает электроэнергию ко всем устройствам, обеспечивая их постоянную работу.
• Встроенная сеть. Серверные платы идут как минимум с двумя портами Ethernet — обычно 1GbE или 10GbE (Broadcom, Intel). Отдельный порт выделен для BMC (IPMI/Redfish) — через него можно управлять сервером удалённо, даже если ОС «легла». Для 25/100GbE ставят дополнительные сетевые карты в слоты PCIe.

Что находится на материнской плате?

Гнездо ЦП (процессора)

Гнездо ЦП, или процессорное гнездо, предназначено для размещения процессора. Он совершает все вычислительные механизмы и отвечает за роль мозга сервера. Выбор правильного процессора важен, поскольку он задает мощность техники и возможности работы.

Слоты RAM (памяти)

DIMM-слоты принимают модули DDR5 ECC — подробнее об особенностях и типах серверной оперативной памяти читайте в нашем обзоре. Количество слотов на плате — от 4 (односокетные начального уровня) до 24 (двухсокетные серверные). Заполнять слоты лучше симметрично по каналам — так память работает в многоканальном режиме и выдаёт расчётную пропускную способность. Неправильная рассадка модулей (например, один DIMM на канал при наличии двух слотов) может снизить производительность вдвое.

Подобрать конфигурацию памяти под конкретную задачу поможет онлайн-конфигуратор сервера.

Слоты расширения

Предоставляют возможность добавлять устройства и карты к серверу. Например, это могут быть сетевые карты, контроллеры хранения, графические карты или специализированные элементы. Слоты расширения позволяют настраивать сервер под конкретные задачи.

Разъемы для хранения данных

Серверные платы предлагают несколько типов интерфейсов для накопителей: SATA III (6 Гбит/с) — для бюджетных SSD и HDD, слоты M.2 и U.2/U.3 — для NVMe-накопителей с пропускной способностью до 14 ГБ/с (PCIe 5.0 x4). Для дисковых полок используются порты SAS через внешние HBA-контроллеры. На NVMe стоит переходить для системных дисков и баз данных — разница с SATA SSD ощущается на высоких IOPS.

Разъемы на задней панели системного блока

Место, где сервер взаимодействует с внешним миром. Здесь находятся разъемы для подключения USB-устройств, аудио- и видеоустройств, а также порты LAN. Эти разъемы обеспечивают связь и коммуникацию компьютера с разнообразными периферийными устройствами и сетями.

Разъемы PS/2 для клавиатуры и мыши

Реликт из 90-х, но на серверных платах PS/2 до сих пор встречается. Причина — эти порты работают через прерывания, а не через USB-стек, что бывает полезно при диагностике, когда USB-контроллер не инициализировался. На практике серверы управляются через BMC/IPMI, так что физическая клавиатура подключается разве что при первичной настройке или аварийном доступе. PS/2, кстати, как раз не поддерживает горячую замену — это прерогатива USB.

Разъемы графики (монитора)

Разъемы графики предоставляют интерфейс для коннекта монитора. Они отображают графический интерфейс операционной системы и иной информации на экране.

Порты USB

Уникальность USB состоит в его универсальности, что позволяет обмениваться данными и управлять устройствами с минимальными сложностями. Они обеспечивают горячую замену, что позволяет подключать и отключать технику без перезагрузки сервера. Серверные платы обычно оснащены портами USB 3.2 Gen 1 (5 Гбит/с) — этого достаточно для подключения флешки с прошивкой или внешнего DVD. USB на сервере — утилитарный интерфейс, а не высокоскоростная шина.

Сетевой порт

Этот порт может быть встроенным сетевым адаптером или контроллером, который позволяет серверу взаимодействовать с локальной сетью и Интернетом. Помимо физической связи, сетевой порт также обладает функциональностью управления сетевыми настройками, включая поддержку различных сетевых протоколов и безопасности.

Заключение

Материнская плата задаёт потолок возможностей сервера — какие процессоры встанут, сколько памяти можно установить, какие накопители и карты расширения поддерживаются. При выборе отталкивайтесь от задач: платформа (Intel/AMD), количество сокетов, нужное число слотов PCIe и DIMM, наличие встроенного RAID-контроллера и BMC. А остальное — вопрос бюджета и конкретных требований к отказоустойчивости.
