iDRAC Enterprise: расширенные возможности мониторинга и управления

Разница между редакциями iDRAC упирается в один вопрос: сможете ли вы увидеть экран сервера, когда операционная система до него не дошла. Express такого не умеет - он покажет датчики, журналы и позволит выключить питание. Enterprise даёт виртуальную консоль, подключение образов по сети и отдельный сетевой порт под управление.

Практически это означает вот что. С Express до сервера, который не грузится, придётся ехать. С Enterprise вы зайдёте в BIOS, подключите ISO со своего ноутбука и переустановите систему, не вставая со стула.

Ниже - где именно проходит граница между редакциями, какое поколение контроллера стоит у вас и что в нём смотреть, когда всё-таки что-то сломалось.

Архитектура, которая работает всегда

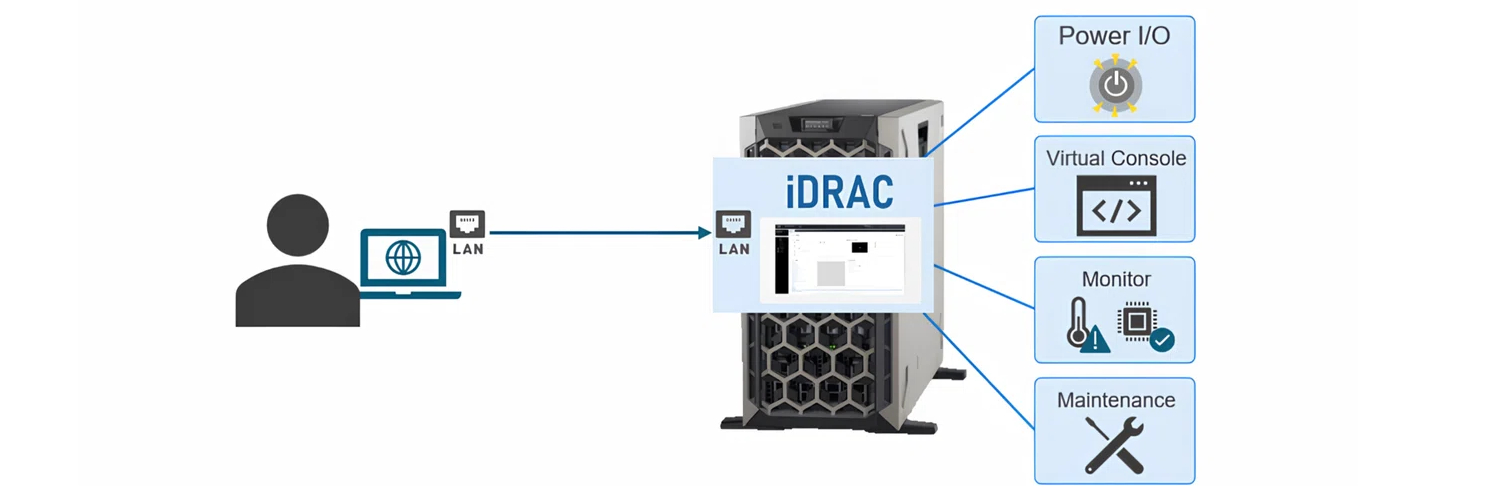

iDRAC - это отдельный компьютер внутри сервера, со своим процессором, памятью и сетевым интерфейсом. Что он собой представляет и как к нему подключиться в первый раз, у нас разобрано в отдельной статье про iDRAC и его устройство. Питается он от дежурного напряжения +5V Standby - той самой «пятёрки», которая есть в блоке питания, даже когда сервер выключен.

Отсюда главное свойство: основная система может висеть на синем экране, диски могут отказать, а контроллер продолжит работать. Ему достаточно подключённого кабеля питания и сети. По этой же логике устроены KVM over IP на аппаратном уровне у других производителей - iDRAC это реализация Dell.

Выделенный порт управления открывается лицензией Enterprise. С Enterprise контроллер получает собственный сетевой интерфейс, и трафик управления не смешивается с рабочим. С Express выделенный порт использовать нельзя: iDRAC придётся посадить на общий интерфейс материнской платы в режиме shared LOM. Разница вылезает ровно тогда, когда она нужнее всего - если рабочая сеть сервера легла, через shared LOM вы до него уже не доберётесь.

Ещё одна мелочь, которая экономит время при первом знакомстве с чужой стойкой: по умолчанию iDRAC называет себя в сети по сервисному тегу - idrac-<сервисный тег>. Тег напечатан на выдвижной бирке спереди сервера. Знаете тег - знаете, что искать в списке DHCP-аренд.

Express против Enterprise: где проходит граница

Редакций не две, а четыре. Начиная с 12-го поколения PowerEdge уровень iDRAC - это лицензия, а не отдельная железка.

Точный набор функций зависит от поколения контроллера и версии прошивки: Dell и добавляет возможности, и убирает. Перед покупкой лицензии сверяйтесь с матрицей для своей модели, а не с общей статьёй - включая эту.

Какое поколение iDRAC у вашего сервера

От поколения зависит и внешний вид интерфейса, и то, чем открывается виртуальная консоль.

Отсюда практический вывод для тех, у кого iDRAC8: если консоль всё ещё просит Java, дело не в редакции лицензии, а в прошивке. Обновление контроллера решает вопрос без покупки чего-либо.

iDRAC10 - свежий контроллер для 17-го поколения, построенный на наработках iDRAC9 и рассчитанный на поддержку нескольких поколений сразу. В России серверы 17G пока редкость, так что практическая работа ближайших лет - это iDRAC9 на 14G-16G. Но если вы смотрите новые PowerEdge, лицензионная линейка там своя, и переносить в уме таблицу от iDRAC9 не стоит. Что именно поменялось внутри девятой версии относительно предшественников, разбираем отдельно.

Современный интерфейс без головной боли

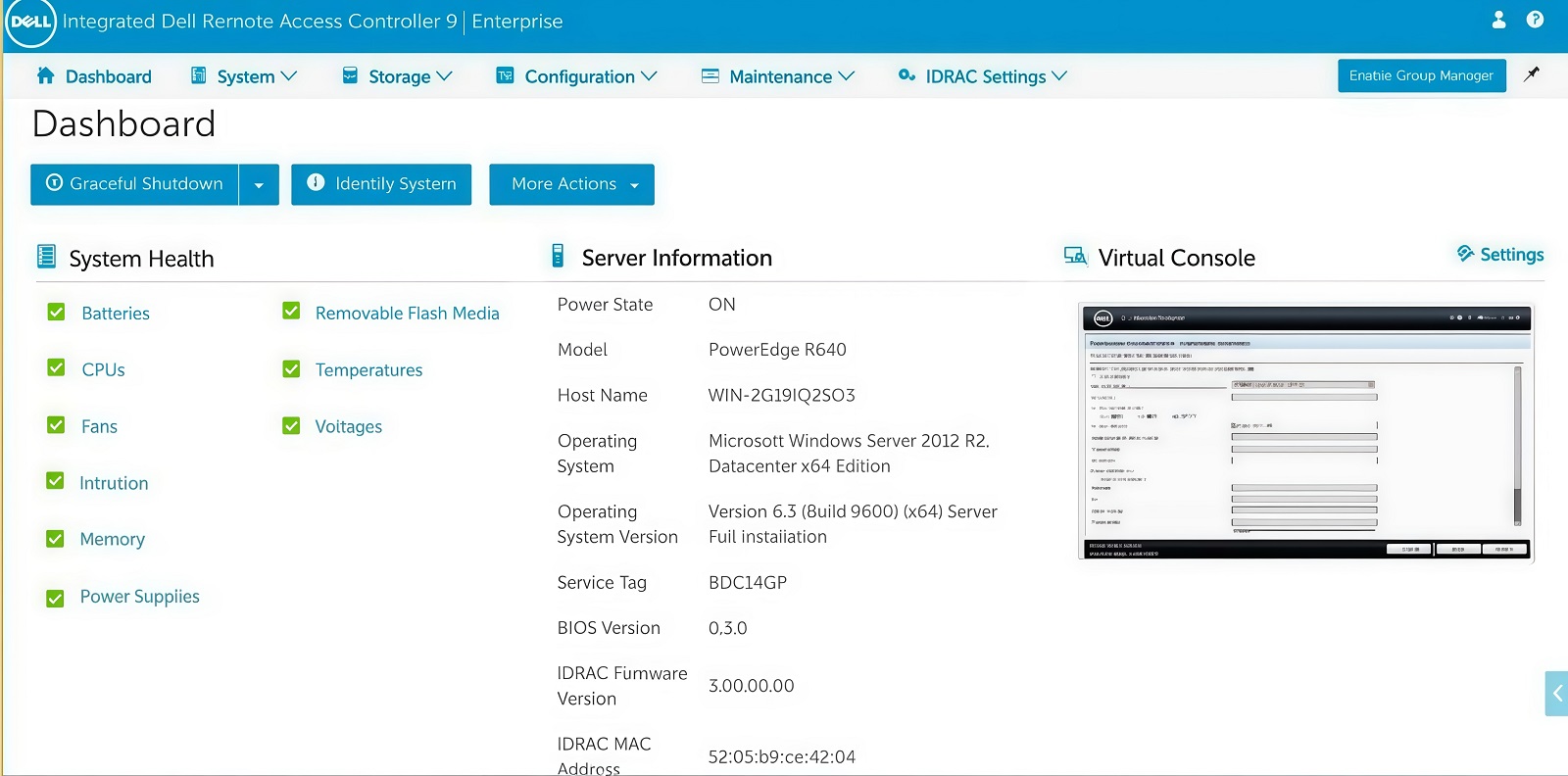

На iDRAC9 и iDRAC10 интерфейс целиком на HTML5. Открываете браузер, вводите адрес контроллера - и работаете, без плагинов и возни с сертификатами Java.

Слева навигация по разделам, в центре состояние системы, сверху - быстрые действия с питанием. Всё критичное вынесено на первый экран: температуры, обороты вентиляторов, состояние дисков, загрузка процессора.

Виртуальная консоль даёт доступ на уровне BIOS: вы видите ровно то же, что увидели бы, подключив монитор к серверу. Можно зайти в настройки, поменять порядок загрузки, запустить диагностику. Virtual Media в паре с ней позволяет смонтировать ISO-образ со своей машины - сервер увидит его как обычный привод и загрузится с него.

Ради этой пары функций Enterprise обычно и покупают.

Что смотреть в iDRAC каждый день

Контроллер собирает больше данных, чем показывает на главном экране. Полезно знать, где что лежит.

Температуры и охлаждение. Раздел с датчиками показывает температуру процессоров, памяти, входящего воздуха и обороты каждого вентилятора по отдельности. Смотреть стоит не на абсолютные цифры, а на динамику: вентилятор, который месяц назад держал 6 000 оборотов на той же нагрузке, а теперь крутит 9 000, обычно означает забитый пылью радиатор или подросшую температуру в стойке.

Диски и RAID. Состояние физических дисков и логических томов контроллер показывает независимо от операционной системы - это важно, когда система как раз не грузится. Здесь же видно, идёт ли перестроение массива и на каком оно проценте.

Блоки питания. Для сервера с резервированием стоит проверять, что нагружены оба блока, а не один: отвалившийся ввод легко не заметить, пока не пропадёт второй.

Два журнала, и это разные вещи. System Event Log (SEL) - события железа: перегрев, отказ вентилятора, ошибки памяти. Lifecycle Log - более широкий журнал: обновления прошивок, изменения конфигурации, входы пользователей. Когда сервер повёл себя странно, а SEL пуст, ответ чаще всего в Lifecycle Log: кто-то поменял настройку или обновил прошивку.

Журналы выгружаются целиком, вместе с остальной диагностикой, в SupportAssist-отчёт - его же просит техподдержка Dell при обращении.

Безопасность: что настроить обязательно

iDRAC Enterprise поддерживает двухфакторную аутентификацию, интеграцию с Active Directory и LDAP, шифрование соединений по TLS.

Права разграничиваются по ролям: младшему администратору можно оставить просмотр журналов и перезагрузку, полный доступ - только у старших. Все действия попадают в Lifecycle Log, так что вопрос «кто это нажал» решается за минуту.

Есть фильтрация по IP: разрешаете доступ только с адресов управляющей сети - и пароль, утёкший на сторону, сам по себе ничего не даёт.

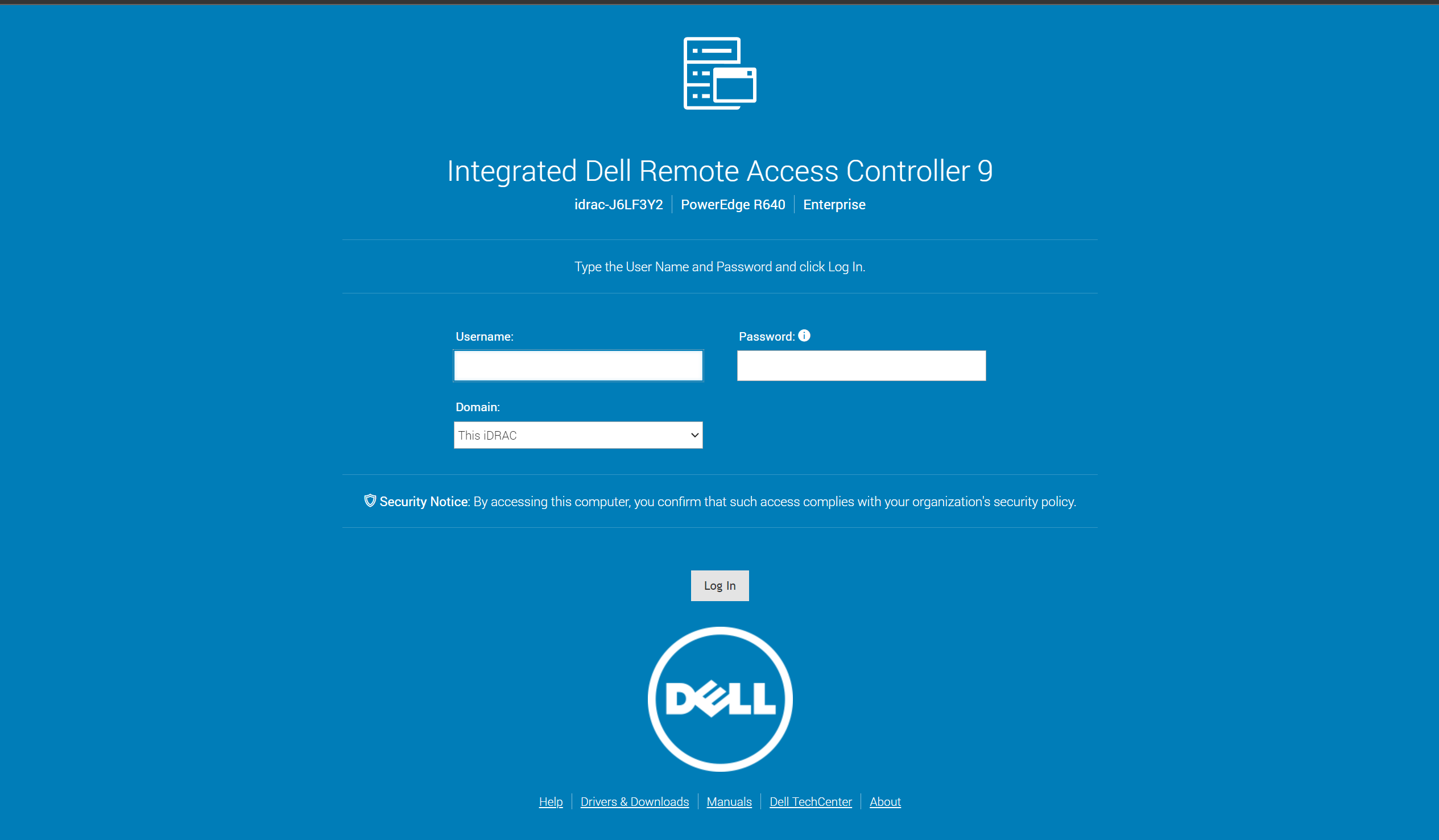

Начинать всё это, впрочем, стоит со скучного: сменить стандартные учётные данные. Про них у нас есть отдельный разбор про стандартный логин и пароль iDRAC.

Интеграция с существующей инфраструктурой

iDRAC отдаёт данные наружу тремя способами: SNMP, IPMI и Redfish. Zabbix и Nagios забирают события по SNMP - как это настраивается, показано в статье про мониторинг серверного оборудования по SNMP. Ansible и самописные скрипты работают через Redfish.

Уведомления на почту настраиваются за пару минут: критическая температура процессора - письмо, отказ диска в массиве - письмо. Уровни важности разделяются, и разным группам администраторов можно слать разное.

Практические советы для максимальной эффективности

Обновите прошивку сразу после ввода сервера в работу. Dell закрывает уязвимости и добавляет функции; на iDRAC8 обновление к тому же переводит консоль с Java на HTML5. Файл скачивается с сайта поддержки по сервисному тегу и заливается через веб-интерфейс.

Заведите отдельную сеть управления. Все iDRAC в своём VLAN - это и безопасность, и предсказуемая адресация, и возможность добраться до сервера, когда его основная сеть недоступна.

Сохраняйте конфигурацию. Server Configuration Profile выгружается в файл (XML или JSON) и содержит настройки iDRAC, BIOS, RAID и сетевых карт. Файл кладут в систему контроля версий - и при замене контроллера или развёртывании такого же сервера конфигурация применяется одной операцией. Это же и есть замена ушедшему vFlash.

Лицензию можно докупить. Апгрейд с Express на Enterprise делается без вскрытия сервера: лицензия выпускается на сервисный тег конкретной машины и загружается в контроллер файлом. Виртуальная консоль появляется сразу, ехать в дата-центр не нужно. Обратная ситуация тоже встречается: лицензия привязана к тегу, поэтому при замене материнской платы её придётся переносить.

Читайте журналы до отказа, а не после. Растущие обороты вентиляторов, единичные корректируемые ошибки памяти, диск с ухудшающимися показателями - всё это видно заранее.

Автоматизация через Redfish API

Redfish - это REST-интерфейс поверх HTTPS, пришедший на смену IPMI. Любой язык, умеющий отправлять HTTP-запросы, управляет сервером через iDRAC.

Разворачиваете партию серверов - скрипт настраивает RAID, сеть и параметры BIOS, монтирует образ и запускает установку системы. Ни одного прикосновения к железу.

Телеметрию Redfish отдаёт так же: температура каждого модуля памяти, напряжения на плате, обороты каждого вентилятора. На этом же построена потоковая телеметрия в редакции Datacenter: контроллер сам отправляет метрики в вашу систему хранения, вместо того чтобы ждать опроса по каждому датчику.

Тенденции развития и iDRAC9

Основная рабочая версия сегодня - iDRAC9: она закрывает 14-е, 15-е и 16-е поколения PowerEdge. Для 17-го поколения Dell выпустила iDRAC10.

Развитие идёт в сторону предиктивной диагностики. Контроллер накапливает данные о работе компонентов и предупреждает об ухудшении показателей заранее - диск с растущим числом переназначенных секторов виден задолго до того, как массив начнёт сыпаться. Гарантии это не даёт: часть отказов случается внезапно, без предвестников.

Второе направление - стирание границы между физической и виртуальной инфраструктурой. Dell OpenManage Integration для VMware vCenter позволяет управлять железом из интерфейса виртуализации, не переключаясь между консолями.

Считать окупаемость Enterprise просто: сравните стоимость лицензии с одной поездкой инженера в дата-центр и часами простоя, пока он едет. Для сервера, стоящего в соседней комнате, разница может и не окупиться. Для машины в другом городе она окупается первым же инцидентом.

Частые вопросы

Чем iDRAC Enterprise отличается от Express?

Тремя вещами, которые нужны при реальной аварии: виртуальной консолью, Virtual Media и выделенным сетевым портом. Мониторинг, журналы и управление питанием есть и в Express. Если сервер стоит там, куда можно дойти ногами за пять минут, Express хватает. Если нет - платите за Enterprise.

Нужна ли редакция Datacenter?

Она нужна тем, кто собирает метрики со стойки потоком и управляет охлаждением централизованно. Для парка из нескольких серверов её возможности останутся невостребованными: всё то же самое можно раз в минуту опросить через Redfish.

Работает ли VirtualFlash на новых серверах?

Нет. На 14-м поколении vFlash объявлен устаревшим, на 15-м и 16-м удалён. Задачи, которые он решал, закрывает Server Configuration Profile.

Как понять, какое поколение iDRAC у моего сервера?

По модели сервера: 13-е поколение (R630, R730) - iDRAC8, 14-16-е (R640, R740, R650, R750, R660, R760) - iDRAC9, 17-е - iDRAC10. Точная версия прошивки видна на главном экране веб-интерфейса.

Поддерживает ли iDRAC8 HTML5-консоль?

Да, в поздних прошивках. Если консоль до сих пор требует Java, обновите контроллер - покупать редакцию выше для этого не нужно.

Можно ли перейти с Express на Enterprise без замены железа?

Можно. Лицензия выпускается на сервисный тег и загружается в контроллер файлом через веб-интерфейс. Останавливать сервер для этого не требуется.

Почему iDRAC в сети называется idrac-XXXXXXX?

Это имя хоста по умолчанию: idrac- плюс сервисный тег сервера. Тег напечатан на выдвижной бирке спереди корпуса.
