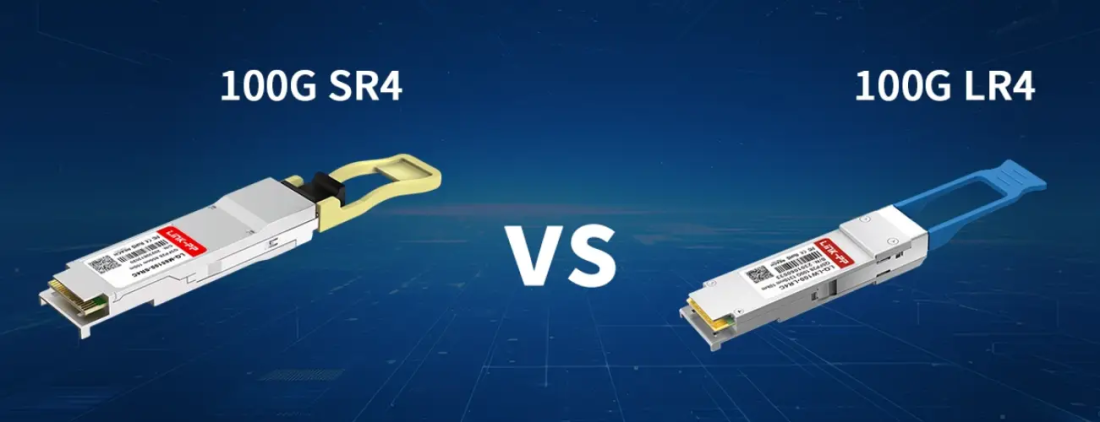

Оптические модули 100G: сравнение 100GBASE-SR4 и LR4

Вы вставляете qsfp28 модуль в свитч, линк горит, трафик бежит — казалось бы, зачем вникать в детали? А потом приходит задача связать два здания кампуса, и внезапно выясняется, что трансиверы 100g бывают минимум пяти разновидностей, и каждый работает со своим типом волокна, на своей длине волны и со своим бюджетом мощности. Два «бестселлера» среди них — 100GBASE-SR4 и 100GBASE-LR4. Именно между ними чаще всего мечется инженер, проектирующий 100-гигабитную оптику для дата-центра.

Разберём оба стандарта по косточкам: физика, волокно, разъёмы, энергопотребление, совместимость и — главное — деньги.

Как устроены 100 гигабит внутри одного модуля

Оба стандарта укладывают 100 Гбит/с в четыре канала по 25 Гбит/с. Но способы доставки этих каналов от точки A до точки B кардинально отличаются.

SR4 — параллельная оптика. Четыре VCSEL-лазера (вертикально-излучающие, 850 нм) одновременно светят в четыре отдельных волокна. Ещё четыре волокна принимают обратный поток. Итого: 8 задействованных волокон через один разъём MPO-12 (в 12-волоконной ленте четыре волокна остаются резервными). Тип волокна — многомод OM3 или OM4.

LR4 — волновое мультиплексирование (CWDM). Четыре DFB-лазера генерируют сигнал на четырёх длинах волн в диапазоне 1295–1309 нм. Мультиплексор объединяет их в один световой поток, который уходит по одному волокну. На приёмной стороне демультиплексор разделяет волны обратно. Для обратного направления используется второе волокно. Итого: 2 волокна, дуплексный LC-разъём, одномод OS2.

Разница выглядит косметической, пока не начнёшь считать волокна на патч-панели. SR4 съедает в четыре раза больше ресурсов кабельной инфраструктуры на каждый линк. На одной 144-волоконной магистрали можно разместить 18 линков SR4 или 72 линка LR4. Для крупного дата-центра с сотнями межстоечных соединений эта арифметика определяет ёмкость кабельных лотков и плотность патч-панелей на годы вперёд.

Есть и физический нюанс. VCSEL-лазеры в SR4 — полупроводниковые структуры с вертикальным резонатором. Они компактны, дёшевы в производстве и потребляют мало энергии, но работают только на коротковолновом окне 850 нм, где многомодовое волокно имеет приемлемое затухание (~3,5 дБ/км на OM4). DFB-лазеры в LR4 — устройства с распределённой обратной связью, работающие в окне 1310 нм. Затухание одномода на этой длине волны — около 0,35 дБ/км, то есть в десять раз ниже. Именно поэтому LR4 добивает до 10 км, а SR4 заканчивается на сотне метров.

Дальность передачи оптики: 100 метров против 10 километров

Вот где многомод vs одномод 100g проявляется ярче всего. Многомодовое волокно дешевле в производстве и проще в терминировании, но свет в нём рассеивается быстро — модальная дисперсия съедает сигнал уже на коротких дистанциях.

SR4 на OM4 вытягивает до 100 метров — этого хватает для связи внутри одной серверной или между соседними рядами стоек. Для межэтажных и межкорпусных линков 100 метров — потолок, который неприятно быстро наступает. LR4 с его 10 километрами закрывает задачи кампусных и городских сетей.

Разъёмы и кабельная инфраструктура

MPO-12 — мощный коннектор, но капризный. Двенадцать волокон нужно идеально выровнять, иначе потери на стыке съедят оптический бюджет. Чистка MPO тоже превращается в ритуал: обычная протирка LC-феррулой здесь не сработает, нужен специализированный кассетный клинер. Стоимость одного кассетного клинера — от 8 000 до 15 000 рублей, и расходники к нему не бесплатны. А каждый MPO-патчкорд обходится в 3 000–7 000 рублей за штуку (зависит от длины и количества волокон), тогда как LC-дуплексный патчкорд на одномоде стоит 300–800 рублей.

LC — знакомый и предсказуемый дуплексный коннектор. Любой инженер, работавший с 10G или 25G линками, сварит и протестирует LC за минуты. Патч-панели под LC-дуплекс есть в каждом серверном шкафу. Инструмент для инспекции LC-торцов — видеомикроскоп за 15 000–25 000 рублей — окупается моментально, потому что один загрязнённый коннектор способен положить 100-гигабитный линк.

Ещё один момент — полярность. MPO-коннекторы существуют в трёх вариантах полярности (Type A, B и C), и перепутать их при заказе кабелей проще, чем кажется. Если Tx одной стороны попадёт на Tx другой — линк не поднимется, и диагностика займёт время. С LC-дуплексом ошибка полярности решается перестановкой двух волокон за секунду.

Выбор между MPO и LC тянет за собой цепочку решений: тип патч-панелей, способ прокладки магистрали, инструментарий для обслуживания. Если у Вас уже проложена многомодовая магистраль OM4 — SR4 встанет без капитальных затрат на перекладку. Если инфраструктура на одномоде — LR4 ляжет поверх существующей СКС.

Энергопотребление и плотность портов

Qsfp28 модули обоих стандартов работают от напряжения 3,3 В и укладываются в габарит 18,35 × 13,0 × 72,4 мм. По плотности портов они идентичны — в один 1U-свитч помещается до 32 портов QSFP28. Для контраста: модули формата CFP занимали в четыре раза больше места на лицевой панели, и аналогичная полка вмещала 6–8 портов.

Энергопотребление — другая история. SR4 укладывается в 3,5 Вт на модуль за счёт простых VCSEL-лазеров. LR4 с его DFB-лазерами и мультиплексором потребляет до 4,5 Вт. Разница в один ватт кажется мелочью, но умножьте её на 32 порта в свитче и на 40 свитчей в ряду стоек: получите дополнительный киловатт тепловыделения, который нужно утилизировать системой охлаждения.

В расчёте стоимости владения (TCO) энергетика модулей — не строка в Excel, а реальный множитель. Каждый ватт рассеянного тепла в дата-центре стоит примерно столько же на охлаждение (PUE × тариф). Для стойки с 64 модулями LR4 вместо SR4 переплата за электричество и холод может достигать 40 000–60 000 рублей в год. Масштабируйте это на 200 стоек — и разница в энергопотреблении модулей превращается в строку бюджета, которую придётся защищать перед финансовым директором.

Температурный режим тоже заслуживает внимания. QSFP28-модули специфицированы на работу в диапазоне 0–70 °C (коммерческий класс). LR4-модули из-за повышенного энергопотребления греются сильнее и чувствительнее к забитым вентиляционным решёткам. Если в стойке нарушен hot aisle / cold aisle — а это прямое следствие несоблюдения базовых требований к серверным помещениям, — LR4-модуль первым начнёт деградировать: DOM покажет рост температуры и смещение Tx-мощности.

Совместимость и брейкаут

Оба стандарта укладываются в спецификацию QSFP28 MSA и поддерживаются оборудованием Cisco (Nexus 9000, Catalyst 9500), Juniper (QFX5200, MX304), Arista (7280R, 7050X), Mellanox/NVIDIA ConnectX и десятками других платформ. Прошивку DDM/DOM (Digital Diagnostic Monitoring) поддерживают оба варианта — Вы сможете мониторить оптическую мощность, температуру и ток смещения лазера прямо из CLI свитча.

Вопрос совместимости third-party модулей — отдельная боль. Cisco и Juniper исторически проверяют PID вставленного трансивера и могут отказать в инициализации «чужому» модулю. У Cisco для обхода есть команда service unsupported-transceiver, у Arista — no transceiver strict-match. Juniper в последних версиях Junos ослабил политику для MSA-совместимых qsfp28 модулей, но гарантию на порт при использовании сторонних трансиверов формально снимает. Поэтому тестовая партия из 2–3 модулей перед массовой закупкой — не перестраховка, а гигиена.

Отдельная тема — брейкаут. SR4-модуль штатно раскладывается на четыре линка 25GBASE-SR через бранч-кабель MPO-to-4xLC. Это удобно, когда нужно подключить четыре сервера с 25G-картами к одному 100G-порту свитча. Со стороны свитча порт конфигурируется в режим breakout 4×25G (на Cisco NX-OS: interface breakout module 1 port X map 25g-4x). LR4 такой фокус из коробки не поддерживает — для аналогичного сценария существует отдельный стандарт 4×25G LR (CWDM4), но это уже другая история и другие модули.

Когда выбирать SR4, а когда — LR4

Решение почти никогда не сводится к одному критерию. Вот карта принятия решений, привязанная к реальным сценариям:

SR4 — Ваш выбор, если:

• Линки не превышают 100 м (TOR-агрегация, соединения между свитчами в одном зале, Spine-Leaf внутри ряда).
• Уже проложено многомодовое волокно OM3/OM4.
• Нужен брейкаут 4×25G для подключения серверов.
• Бюджет ограничен — SR4-модуль стоит в диапазоне 5 000–15 000 рублей (third-party), тогда как оригинальный Cisco QSFP-100G-SR4-S обойдётся в 80 000–120 000 рублей.

LR4 — Ваш выбор, если:

• Дальность передачи оптики превышает 100 метров (межкорпусные линки, кампус, DCI между зданиями).
• Инфраструктура построена на одномоде OS2.
• Число волокон на магистрали ограничено — LR4 использует всего 2 волокна на линк вместо 8.
• Вы проектируете сеть «на вырост» — одномод без проблем масштабируется до 400G (QSFP-DD) и дальше.

Ценник LR4 ощутимо выше: third-party модули начинаются от 20 000–35 000 рублей, оригинальные Cisco/Juniper — от 150 000 рублей. Но если посчитать стоимость прокладки 8-волоконных MPO-магистралей на дистанцию 300+ метров, одномод с LR4 нередко оказывается дешевле в пересчёте на «рубль за гигабит на метр».

Тестирование и мониторинг в продакшене

После инсталляции модулей работа не заканчивается. Многие проблемы с оптикой проявляются не сразу, а через недели — когда температура в стойке поднимается летом или когда коннектор постепенно загрязняется. Вот минимальный чек-лист, который сэкономит часы диагностики:

• Проверьте оптическую мощность Tx/Rx через DOM. У SR4 типовой Tx-уровень —7,5…+2,4 дБм на канал, у LR4 — от –4,3 до +4,5 дБм. Если Rx-уровень ниже порога чувствительности приёмника (для SR4 это примерно –9,5 дБм, для LR4 — около –10,6 дБм), линк будет сыпать ошибками CRC или не поднимется вовсе.
• Измерьте потери на трассе оптическим рефлектометром (OTDR) или хотя бы Power Meter + Light Source. Бюджет SR4 — ~2 дБ, LR4 — ~6 дБ. Каждый неочищенный коннектор крадёт 0,3–0,5 дБ.
• Настройте SNMP-мониторинг DOM-параметров в Zabbix/Prometheus. Деградация Rx-мощности на 1–2 дБ за месяц — сигнал, что волокно «поплыло» или коннектор загрязнён.
• Для SR4: проверьте полярность MPO-коннекторов. Путаница Type A/B/C — классический источник односторонних линков.
• Ведите журнал замеров. Первичный замер при инсталляции становится базовой линией, от которой Вы будете отслеживать деградацию. Без этой точки отсчёта любая диагностика превращается в гадание.

Что дальше: 400G на горизонте

Индустрия уже перешла к массовому развёртыванию 400G, и выбор между многомодом и одномодом здесь ещё острее. Стандарт 400GBASE-SR8 требует уже 16 волокон (MPO-16) на дистанцию до 100 м, а 400GBASE-DR4 / FR4 работает на одномоде через LC с PAM4-модуляцией. Появился и 400GBASE-SR4.2, использующий WDM на двух длинах волн по 4 волокнам (MPO-12), — попытка сохранить многомодовую инфраструктуру без раздувания числа волокон.

Для тех, кто присматривается к 800G, картина ещё интереснее: форм-фактор OSFP и QSFP-DD800 работает исключительно на одномоде. Многомод на таких скоростях упирается в физический предел модальной полосы пропускания, и никакие ухищрения с модуляцией его не раздвинут.

Если Вы строите инфраструктуру с нуля и планируете жить с ней 5–7 лет — одномод OS2 даёт запас для миграции без перекладки кабелей. Многомод OM4 честно отработает на 100G-SR4 и даже на 400G-SR8, но его потолок по дальности так и останется в районе 100 метров. Вложения в одномодовую магистраль — это инвестиция, которая амортизируется десятилетиями: само волокно OS2 не устаревает, меняются только трансиверы на концах.

Трансиверы 100g — это не просто «воткнул и забыл». За каждым модулем стоит конкретный тип волокна, конкретный оптический бюджет и конкретный сценарий эксплуатации. SR4 — рабочая лошадка внутри серверной, быстрая и дешёвая. LR4 — тяжеловоз для длинных плеч, дороже, но незаменим там, где 100 метров — не расстояние. А между ними — целая зона в 100 м – 2 км, где живут промежуточные стандарты PSM4 и CWDM4, но это тема для отдельного разговора.

Понимание разницы между SR4 и LR4 — та граница, которая отделяет грамотный проект от внезапного аврала с перекладкой кабелей в три часа ночи. И если Вы дочитали до этого места — у Вас с этим пониманием порядок.
