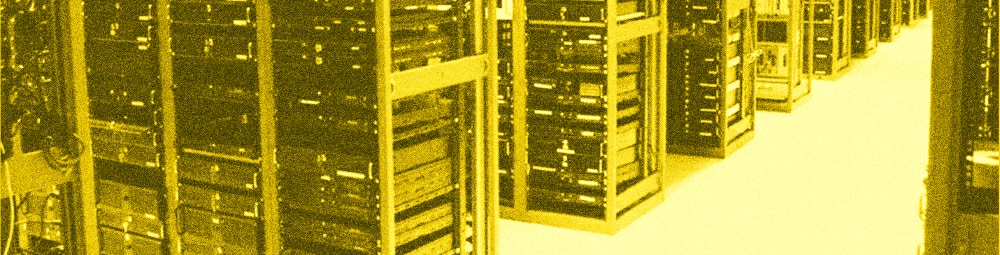

Организация серверного помещения

12 ноября 2020

Помещение, где будет установлено серверное оборудование, должно соответствовать определенным критериям. Это связано с условиями работы серверов, их энергопотреблением и работой системы охлаждения. Лучше всего для коммутационного оборудования выделить отдельное помещение, к которому не будут иметь доступ посторонние лица. Но как организовать комнату, где будут стоять кластеры, коммутационные стойки, источники бесперебойного питания и другая IT-инженерия?

Общие требования к организации серверного помещения

Есть базовые условия, которые нужно выполнить при обустройстве комнаты с серверным оборудованием:

  • Автономная вентиляционная система (активная);
  • Активные источники бесперебойного питания;
  • Защита от несанкционированного доступа к помещению третьих лиц;
  • Соблюдение правильного микроклимата (комнатная температура, оптимальный уровень влажности, абсолютная чистота в помещении).

Существует унифицированный стандарт организации серверных помещений. Он называется TIA-569. В нем подробно описаны все нюансы относительно условий и правил обустройства комнат с телекоммуникационным и серверным оборудованием, вплоть до уровня влажности, температуры, мощности вентиляционной системы и прочего. Мы описываем в этой статье ключевые требования, выжимку из большого стандарта (на самом деле он достаточно объемный и написан сложным, техническим стилем).
В мировом стандарте описаны достаточно жесткие требования, актуальные и для крупных дата-центров. Но мы понимаем, что сегодня серверные комнаты нужны даже в небольших или средних офисах некоторых компаний. Поэтому все стандарты будут унифицированы под реалии.

Параметры комнаты

Если речь идет хотя бы об одном-двух кластерах серверов, то уже необходимо выделить для них целую комнату. Ее площадь может быть любой, главное, чтобы IT-инженер имел доступ к каждой стойке со всех сторон для обслуживания. Высота потолков должна составлять не менее 2.3-2.5 метра, так как стандартная стойка имеет высоту в 210 сантиметров. Дополнительно требуется 20-40 сантиметров для циркуляции воздуха.

В серверных помещениях не должно быть окон. Солнечный свет летом приводит к попаданию солнечных лучей на оборудование, что может спровоцировать перегрев. Зимой же окна - это источник холода и сырости (многие офисные окна потеют, а на откосах может появляться плесень). Этого всего нужно избегать, так как СХД очень чувствительны к микроклимату.

Расположение такой комнаты не имеет роли, но там должна быть оборудована правильная вентиляция, должны быть правильно организована система распределения питания внутри серверных шкафов (без использования общих розеток в комнате или удлинителей).

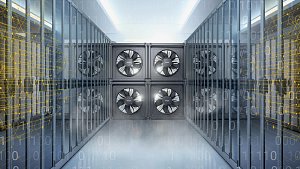

Микроклимат: вентиляция, температура и уровень влажности

А теперь о самом важном. Работа серверного оборудования должна быть абсолютно бесперебойной, в любых ситуациях. Шторм, град, снегопад, ремонтные работы в соседнем офисе и даже короткое замыкание где-то на этаже - сервера должны работать всегда при стабильном диапазоне напряжения. Иначе это чревато выходом из строя SSD/HDD-дисков, процессоров, блоков питания и прочих дорогостоящих компонентов. Здесь действует правило N + 1. То есть должен быть резерв. Используйте два источника питания (один из сети, а другой - ИБП). Дополнительно позаботьтесь о заземлении.

Температура в серверном помещении должна быть в диапазоне 18-25 градусов по Цельсию, а уровень относительной влажности - 45-55%. Для оборудования с мощностью до 5 кВт можно установить один-два бытовых кондиционера (помним о правиле N+1?), чтобы они работали поочередно или один был резервным. Но правильнее будет организовать равномерное распределение охлажденного воздуха по всему помещению посредством установки канального кондиционера с выводами в разных частях комнаты. Соответственно, желательно установить термостат.

Поверьте, рабочая температура процессоров серверов может достигать 80 градусов по Цельсию, поэтому нагрев воздуха в помещении без кондиционеров произойдет очень быстро.

Дополнительно должна быть обустроена вытяжка или система приточно/вытяжной вентиляции с производительностью не менее 5м³/м² помещения в час.

А еще по нормативам комната должна быть оборудована охранно-пожарной сигнализацией и системой газового пожаротушения.

Ограниченный доступ

Система безопасности серверных помещений должна предотвращать любые попытки несанкционированного доступа. Оптимально оборудовать комнату системой СКУД (система контроля и управления доступом).


Общие требования ограниченного доступа:

  • Интеграция с системой безопасности (сигнализация должна быть подключена к пульту охраны, как и датчики температуры и задымления);
  • Контроль доступа (на дверях должны быть установлены замки с ключевым или бесключевым доступом только для IT-инженеров и руководства).

Также в серверном помещении должна быть установлена система видеонаблюдения (на все стороны комнаты) с бесперебойной записью видео. IP-камеры должны быть оборудованы ИФ-датчиком для съемок в темноте.

Как оборудовать стойки в серверном помещении

Сами серверы можно собирать на обычной стойке или в специальных  шкафах. Отметим сразу, что серверные шкафы (напольные или настенные) полностью защищены от несанкционированного доступа (их боковые и лицевые дверцы замыкаются на ключ). Открытые стойки более вместительны и бюджетны, но они никак не защищены от пыли и внешнего доступа.

Все стойки и шкафы имеют отсеки для серверов. Высота каждого отсека приравнивает 1 юниту (1U). Этот параметр указывается для каждого шкафа или стойки. Соответственно, в стойку 48U поместится 48 серверов.

Напольные стойки и шкафы обычно вмещают от 18 до 48 серверов. Они занимают все пространство от пола до потолка с глубиной до 120 сантиметров. Стандартная ширина стоек составляет 19 дюймов (48.26 см).  Вы можете ставить их вплотную друг к другу. Главное, чтобы спереди и сзади был доступ. Сзади также оборудованы вентиляторы системы охлаждения у каждого сервера - доступ к ним должен быть открыт.

Вот и все! Теперь вы знаете базовые правила обустройства серверного помещения. Эти рекомендации актуальны и для небольших телекоммуникационных комнат на 5-10 квадратных метров, и для больших помещениях от 20-25 квадратных метров.
