Отказоустойчивый файловый сервер на Windows Server - это кластер из двух или нескольких узлов с ролью Failover Clustering, общим хранилищем и свидетелем для кворума. Если один узел выходит из строя, общие папки поднимаются на другом, обычно за время от нескольких секунд до полуминуты. Для небольшой компании это два сервера, общая дисковая полка или СХД по iSCSI либо Storage Spaces Direct на локальных дисках, плюс любая общая папка в сети в роли свидетеля.
Простои файлового сервера обходятся дорого. Пока сотрудники не могут получить доступ к документам, бухгалтерия стоит, продажи встали, а вы пытаетесь понять, почему железо решило устроить внеплановый выходной. Ниже - из чего собрать такой кластер, какую редакцию Windows Server брать и где чаще всего ошибаются.
Файловый сервер хранит всё: договоры, проекты, базы данных, профили пользователей. Когда он падает, компания фактически парализована. Можно, конечно, держать горячий резерв и вручную переключаться на него при сбое, но это означает минуты или даже часы простоя. А если проблема случилась ночью или в выходные?
Отказоустойчивый кластер работает иначе. Несколько серверов объединены в единую систему, и при падении одного узла его задачи автоматически переходят на другой. Пользователи чаще всего отделываются паузой в несколько секунд.
При правильной настройке переключение между узлами занимает от нескольких секунд до полуминуты
Открытые файлы переживают его без потерь, если у общей папки включена постоянная доступность (Continuous Availability), а клиент работает по SMB 3. Офисные приложения ведут себя по-разному, поэтому переключение стоит проверить на реальных файлах до запуска в работу.

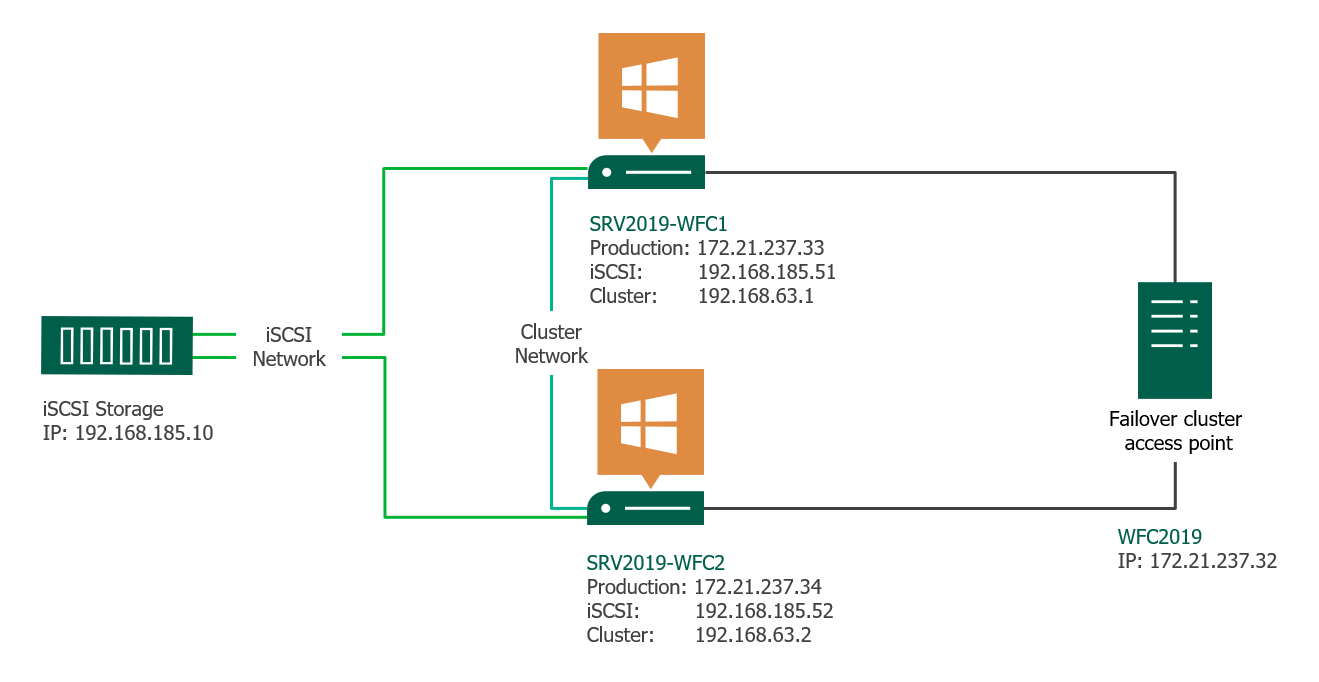

Windows Server строит отказоустойчивый кластер на функции Failover Clustering. Два или больше физических сервера подключаются к общему хранилищу, а роль файлового сервера в каждый момент работает на одном из них. Если узел выходит из строя, кластер переносит роль вместе с дисками на другой. На деле переключение занимает несколько секунд, и это нормально, если помнить, сколько простоя допускает 99,99%.
Windows предлагает два варианта кластерного файлового сервера, и устроены они по-разному.
Файловый сервер общего назначения (General Purpose File Server) - классический вариант для документов и папок пользователей. Его диски - обычные кластерные диски: в каждый момент диском владеет один узел, он же обслуживает все общие папки, остальные узлы ждут. Пользователи работают с теми же сетевыми папками, что и на одиночном сервере; как настраивается общий доступ к папкам по SMB, мы разбирали отдельно.
Scale-Out File Server (SOFS) - вариант для серверных приложений: дисков виртуальных машин Hyper-V и баз SQL Server. Он работает поверх кластерных общих томов (Cluster Shared Volumes, CSV): каждый узел кластера одновременно читает и пишет на один и тот же том, и все узлы отвечают клиентам сразу. Для документов SOFS не подходит: он рассчитан на файлы, которые долго держат открытыми, а не на тысячи открытий, переименований и сохранений.
| Общего назначения | Scale-Out File Server | |
|---|---|---|
| Для чего | документы, папки пользователей, обмен файлами | диски ВМ Hyper-V, базы SQL Server |
| Хранилище | кластерный диск, владеет один узел | кластерные общие тома (CSV) |
| Какие узлы обслуживают клиентов | один активный | все одновременно |
| Дедупликация, BranchCache | поддерживаются | не поддерживаются |
| Когда выбирать | почти всегда в офисе | когда на файловом сервере лежат виртуальные машины |
Для корпоративных документов и папок пользователей выбирайте сервер общего назначения. SOFS нужен, если на файловом сервере будут жить виртуальные машины или базы.
Без надёжного хранилища кластер бесполезен. Данные должны лежать там, куда может подключиться любой узел. Для файлового кластера Windows нужно блочное хранилище или программное из локальных дисков:
SAS-полка или СХД с подключением по SAS - простой вариант для двух узлов: оба сервера кабелями подключаются к одной полке или СХД с двумя контроллерами.
СХД по iSCSI или Fibre Channel (SAN) - традиционный корпоративный подход. Отдельная система хранения отдаёт серверам логические диски по сети. Надёжно и быстро, но СХД сама должна быть отказоустойчивой: два контроллера, два блока питания, две сетевые линии к каждому узлу. Чем SAN отличается от NAS, разобрано в статье что такое SAN и чем он отличается от NAS.
Storage Spaces Direct (S2D) - программное хранилище из локальных дисков самих серверов. Отдельная СХД не нужна: данные зеркалируются между узлами, минимум - два сервера. Условия жёсткие: S2D есть только в редакции Datacenter, диски должны подключаться через HBA, а не RAID-контроллер (чем они отличаются), между узлами нужна сеть от 10 Гбит/с, лучше с RDMA.
Обычная общая папка на NAS кластерным диском быть не может: кластеру нужны блочные диски. NAS пригодится в другой роли - как свидетель кворума.
Отказ от СХД ради S2D окупается не всегда
Два узла на Datacenter стоят заметно дороже, чем два узла на Standard плюс недорогая полка с двумя контроллерами. Считайте оба варианта целиком: железо, лицензии и сеть.
Кластер должен понимать, кто из узлов жив и может принимать решения. Начиная с Windows Server 2012 R2 кластер сам пересчитывает голоса узлов (динамический кворум), но свидетель нужен всегда, а в кластере из двух узлов без него не обойтись. Свидетель предотвращает ситуацию split-brain, когда оба узла считают второй мёртвым и пытаются взять управление на себя.
Варианты свидетеля:
Папку-свидетеля не используют ни для чего другого и не размещают на самих узлах кластера.
Failover Clustering есть и в Standard, и в Datacenter. Для файлового сервера общего назначения на внешней полке или СХД хватает Standard. Datacenter понадобится, если нужен Storage Spaces Direct или репликация томов Storage Replica без ограничений: в Standard она реплицирует только один том размером до 2 ТБ на одного партнёра. Лицензируется каждый узел кластера, плюс клиентские лицензии (CAL) на пользователей или устройства.
Новые лицензии Microsoft в России с 2022 года официально не продаются. Если Windows Server уже есть, кластер собирают на нём; если строите с нуля, стоит сразу прикинуть вариант на Linux. Там отказоустойчивую файловую службу собирают из Pacemaker и DRBD (зеркалирование блочного устройства между узлами) или из Samba с кластерной базой CTDB поверх кластерной файловой системы (GFS2, OCFS2, CephFS). Это больше ручной работы, но без лицензий.
Минимальные требования выглядят так: два сервера с Windows Server одной версии и редакции, общее хранилище, по два сетевых адаптера на узел для резервирования, контроллер домена Active Directory. Начиная с Windows Server 2016 кластер можно собрать и в рабочей группе, но для файлового сервера Microsoft так делать не рекомендует: SMB без домена теряет Kerberos. Поэтому узлы файлового кластера вводят в домен.
Перед началом настройки подготовьте серверы. Установите Windows Server, добавьте их в домен, настройте сетевые интерфейсы. Лучше выделить отдельную сеть для кластерного трафика - это повысит производительность и безопасность. Подключите хранилище так, чтобы оно было видно со всех узлов; как подключают СХД по iSCSI и SAS, разобрано в статье как подключить СХД. Если кластер нужен не только под файлы, а под виртуалки и базы, считать его надо иначе - про кластер с запасом мощности и ёмкости у нас есть отдельная статья.
Далее устанавливаете роль Failover Clustering на всех серверах. Это делается через Server Manager или одной командой PowerShell:
После установки запустите проверку конфигурации - мастер Validate Configuration в Failover Cluster Manager или команду PowerShell. Она протестирует сеть, хранилище и совместимость железа. Не игнорируйте предупреждения: они могут вылезти боком в продакшене, а без пройденной проверки Microsoft не поддерживает конфигурацию.
Если проверка прошла, создаёте кластер: указываете имя, узлы и IP-адрес. Windows сама настроит базовую конфигурацию, включая кворум.
Затем создаёте файловый сервер. В Failover Cluster Manager открываете Roles, жмёте Configure Role и выбираете File Server. Мастер спросит тип: для документов - File Server for general use, для Hyper-V и SQL - Scale-Out File Server. Для сервера общего назначения выбираете кластерный диск, имя и IP-адрес роли; для SOFS команда такая:
После этого добавляете общие папки: путь на диске роли (у SOFS - на томе CSV), права доступа, квоты при необходимости. Пользователи подключаются не к конкретному серверу, а к имени роли - кластер сам решает, какой узел ответит. Свидетель на общей папке задаётся так:
Задач у отказоустойчивого файлового сервера несколько. Чаще всего это корпоративные файлы. Документы, шаблоны, общие проекты лежат на кластере. Пользователи работают как обычно, а если один сервер уйдёт на обслуживание или сломается, доступ прервётся на секунды.
VDI-профили - частая история в компаниях с виртуальными рабочими столами. Профили пользователей грузятся и сохраняются на файловый сервер при каждом входе. Простой здесь критичен - люди просто не смогут войти в систему. Кластер устраняет эту проблему.
Для Hyper-V используется Scale-Out File Server. Виртуальные машины размещаются на общих папках SOFS, и все хосты Hyper-V обращаются к ним одновременно. Миграция ВМ между хостами работает без остановки, потому что диски остаются на месте.
SQL Server тоже может хранить базы данных на файловом кластере. По скорости это не лучший вариант (локальные SSD всё равно шустрее), зато гибкий - легко увеличить место или перенести базу на другой сервер без лишних действий.
Вариант без отдельной СХД - Storage Spaces Direct плюс кластер. Берёте два сервера с SSD и HBA, связываете их сетью 10-25 Гбит/с, настраиваете S2D и поднимаете на нём файловую роль. Данные зеркалируются между серверами, и если один умрёт, второй продолжит работу. Выигрыш на отказе от СХД реальный, но его съедают лицензии Datacenter - считайте до покупки. Подобрать серверы под узлы кластера можно в каталоге.
Кластерное хранилище нуждается в защите. Во-первых, права доступа. Используйте группы безопасности AD, настраивайте NTFS-права на папки. Не давайте всем подряд полный доступ - это базовое правило, которое часто игнорируют.
Во-вторых, шифрование. Если данные чувствительные, включайте BitLocker на томах или используйте шифрование на уровне СХД. SMB 3 поддерживает шифрование трафика между серверами и клиентами - включайте его для критичных общих папок.
Резервное копирование никто не отменял. Кластер защищает от отказа железа, но не от случайного удаления файлов, шифровальщиков или повреждения данных. Настройте регулярное копирование на отдельное хранилище: для простых сценариев хватит Windows Server Backup, для сложных берут корпоративные системы резервного копирования, например Кибер Бэкап или Veeam. Место на общем хранилище можно сэкономить, и здесь есть свои нюансы: дедупликация на кластерных томах разобрана в отдельной статье.
Проверяйте состояние регулярно. Следите за SMART-показателями дисков и событиями кластера в журнале Microsoft-Windows-FailoverClustering, раз в несколько месяцев вручную переключайте роль на другой узел. Лучше обнаружить проблему на плановом переключении, чем во время аварии.
| Симптом | Частая причина | Что делать |
|---|---|---|
| Кластер не видит хранилище | диск не подключён ко всем узлам или инициализирован локально на одном из них | проверить подключение iSCSI или SAS на каждом узле, диск должен быть «чистым» и видимым всем; запустить Test-Cluster |
| Роль не переезжает на второй узел | потерян кворум: свидетель недоступен или его нет | проверить свидетель, в кластере из двух узлов он обязателен |
| Медленная работа после переключения | кластерный трафик и трафик хранилища идут по одной сети с пользователями | развести сети, для S2D и SOFS - 10 Гбит/с и выше, лучше с RDMA |
| Том CSV не монтируется (SOFS) | неодинаковые обновления на узлах или неподходящая файловая система | выровнять обновления; CSV работает только с NTFS и ReFS, exFAT и FAT32 не поддерживаются |
| После сбоя сети оба узла считают себя главными (split-brain) | нет свидетеля или он на одном из узлов | вынести свидетеля на отдельное устройство |
Отдельно про версии Windows Server. Узлы кластера должны работать на одной версии. Смешанный режим (например, 2019 и 2022) допускается только временно, во время поэтапного обновления кластера (Cluster OS Rolling Upgrade): обновляете узлы по одному, а потом повышаете уровень функциональности кластера. Пока он не повышен, кластер работает на возможностях младшей версии, а после повышения добавить узел со старой версией уже нельзя.
Корпоративные приложения типа 1С, SAP или самописных систем иногда капризничают с UNC-путями к кластерным ресурсам. Проверяйте документацию приложения, уточняйте у вендора поддержку файловых кластеров. В крайнем случае можно настроить DFS, чтобы приложение обращалось к постоянному пути.
Распределение нагрузки между узлами - важный момент для Scale-Out File Server. Windows автоматически балансирует подключения, но следите за загрузкой процессора и сети на узлах: если один перегружен, а второй простаивает, настройки нужно корректировать.
Кеширование данных на уровне клиентов помогает снизить нагрузку на файловый сервер общего назначения. Включите BranchCache для филиалов или настройте автономные файлы (Offline Files) для ноутбуков сотрудников - это уменьшит трафик и ускорит работу пользователей. На SOFS BranchCache не поддерживается.
Антивирус на файловом сервере - двоякая штука. С одной стороны, защита нужна. С другой, сканирование в реальном времени может сильно тормозить доступ к файлам. Настройте исключения для служебных папок кластера и томов CSV, используйте запланированное сканирование в нерабочее время.
Регулярно обновляйте драйверы сетевых адаптеров, контроллеров дисков и прошивки оборудования. Устаревшие драйверы - частая причина странных сбоев и падений производительности. Обновлять узлы кластера удобно по одному: роль переезжает на соседний узел, пользователи этого почти не замечают.
Отказоустойчивый файловый сервер можно собрать и из виртуальных машин на Hyper-V. Общее хранилище для такого гостевого кластера - общий виртуальный диск (VHD Set, файлы .vhds) на CSV или SOFS хоста либо iSCSI-диск с СХД, подключённый прямо в гостевые ОС. Это удобно для тестирования и для небольших инсталляций, где физический кластер уже есть на уровне гипервизора. Узлы гостевого кластера разносят по разным физическим хостам, иначе отказ одного хоста уронит оба узла.
Переезд со старого файлового сервера на кластер - отдельная задача. Поднимите кластер, перенесите данные через robocopy с сохранением прав или Storage Migration Service, переключите пользователей на имя кластерной роли. Если пути к общим папкам прописаны в скриптах и ярлыках, удобнее заранее завести пространство имён DFS: тогда переезд для пользователей сводится к смене цели ссылки. Главное - тестировать каждый шаг, чтобы не устроить простой на полдня.
Да. Вместо СХД можно взять дисковую полку с подключением по SAS к обоим узлам или Storage Spaces Direct на локальных дисках серверов. Для S2D нужна редакция Datacenter.
Для файлового кластера - да. С Windows Server 2016 кластер можно собрать в рабочей группе, но для файлового сервера Microsoft это не рекомендует: без домена SMB работает без Kerberos.
Для файлового сервера на внешней полке или СХД хватает Standard. Datacenter нужен для Storage Spaces Direct и для Storage Replica без ограничений.
Обычно от нескольких секунд до полуминуты. Открытые файлы сохраняются, если у общей папки включена постоянная доступность и клиент работает по SMB 3.
У обычного файлового сервера в каждый момент работает один узел, у SOFS - все узлы сразу на общих томах CSV. SOFS рассчитан на виртуальные машины и базы данных, для документов пользователей берут обычный.
