PoE, PoE+ и PoE++: ключевые различия стандартов питания

PoE (Power over Ethernet, «питание по Ethernet») - передача электропитания по той же витой паре, что несёт данные. Одна линия вместо двух: камера, точка доступа или IP-телефон получают и сеть, и питание из единственного патч-корда. Стандартов три - 802.3af (PoE, до 15,4 Вт), 802.3at (PoE+, до 30 Вт) и 802.3bt (PoE++, до 90 Вт), и различаются они мощностью и числом задействованных пар.

Представьте: вы проектируете видеонаблюдение на складе. 48 камер, половина из них - поворотные PTZ с обогревом. Электрик выставляет счёт за прокладку силовых линий к каждой точке, и сумма в смете напоминает бюджет небольшого стартапа. А ведь можно было просто воткнуть патч-корд - и камера получила бы питание прямо по витой паре. Технология Power over Ethernet решает именно эту задачу, но за 20 лет она обросла тремя стандартами, и выбрать между 802.3af, 802.3at и 802.3bt бывает непросто. Разберёмся, чем они отличаются и когда какой нужен.

Что такое PoE простыми словами

Чтобы схема работала, нужны две стороны. PSE (Power Sourcing Equipment) - источник питания: PoE-коммутатор или инжектор. PD (Powered Device) - потребитель: камера, точка доступа, телефон, датчик.

Питание PSE подаёт не вслепую. Сначала он проверяет, что на другом конце действительно PoE-устройство: подаёт низкое тестовое напряжение и смотрит сопротивление. Корректный PD отвечает номиналом около 25 кОм. Только после этого начинается классификация, и порт получает напряжение. Поэтому воткнуть в PoE-порт обычный ноутбук или принтер безопасно - они просто не пройдут проверку, и питание на порт не пойдёт.

Дальность та же, что у обычного Ethernet, - 100 метров на линию. Напряжение в зависимости от стандарта лежит в диапазоне 44-57 вольт.

Отдельно стоит развести два похожих названия. PoE - это питание по сетевому кабелю. Powerline (PLC) - обратная история: передача данных по бытовой электропроводке. Задачи противоположные, и оборудование несовместимо.

Три поколения одной идеи

Питание через Ethernet - не маркетинговая уловка, а инженерный стандарт IEEE. Их три, и каждый следующий появился потому, что устройствам банально не хватало ватт.

IEEE 802.3af (PoE) - дебютировал в 2003 году. Источник питания (PSE - Power Sourcing Equipment) отдаёт до 15,4 Вт на порт, но по дороге часть энергии превращается в тепло. До устройства (PD - Powered Device) доходит около 12,95 Вт. Этого хватает для VoIP-телефона или простой фиксированной IP-камеры. Питание идёт по двум парам кабеля - оставшиеся две используются для данных (в случае 100 Мбит/с).

IEEE 802.3at (PoE+) - ратифицирован в 2009 году. Мощность на PSE выросла до 30 Вт, на устройстве - до 25,5 Вт. Этого уже достаточно для точки доступа Wi-Fi 5, камеры с ИК-подсветкой или биометрического считывателя. Питание по-прежнему передаётся по двум парам.

IEEE 802.3bt (PoE++) - утверждён в 2018 году. Здесь инженеры IEEE задействовали все четыре пары кабеля (отсюда второе название - 4PPoE). Стандарт разделён на два типа: Type 3 отдаёт до 60 Вт (на PD - до 51 Вт), Type 4 - до 90 Вт на PSE (до 71,3 Вт на устройстве). При кратковременных пиках Type 4 может выйти за эти рамки, но регламент жёсткий: не выше 99,9 Вт и не дольше 4 секунд - иначе источник перестанет соответствовать классу LPS (Limited Power Source).

Сравнительная таблица стандартов

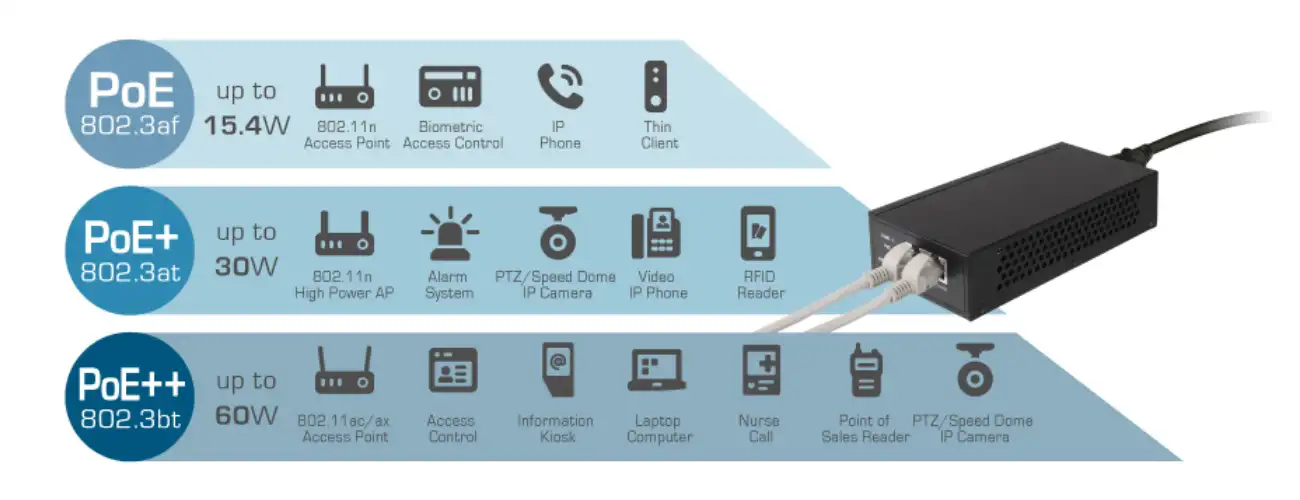

Цифры - лучший аргумент. Вот все три поколения рядом:

Разница между мощностью PSE и PD - это потери в кабеле. Чем длиннее линия и тоньше жила, тем ощутимее нагрев. На 100-метровом кабеле Cat 5e потери могут съесть до 25% энергии.

Классы устройств: зачем их восемь

Когда коммутатор включает порт, он не начинает сразу качать все 90 Вт - это убило бы любое маломощное устройство. PSE сначала подаёт тестовое напряжение (2,7-10,1 В) и замеряет сопротивление. Если на том конце провода обнаружен корректный PD (номинал 25 кОм), начинается фаза классификации: устройство сообщает, сколько ему нужно энергии.

Классы от 0 до 3 работают с оригинальным PoE, класс 4 добавлен в PoE+, классы 5-6 - в PoE++ Type 3, классы 7-8 - в Type 4. Коммутатор определяет класс устройства и выделяет ровно столько мощности, сколько запрошено. Это критично для расчёта бюджета мощности: 48-портовый коммутатор с бюджетом 740 Вт не сможет выдать по 30 Вт на каждый порт одновременно (30 × 48 = 1440 Вт). Реальное потребление зависит от того, какие устройства подключены и в каких классах они работают.

Кабельная инфраструктура и потери мощности

Выбор кабеля для PoE - не вопрос перфекционизма. Это вопрос физики. Каждый метр медного проводника обладает сопротивлением, и чем тоньше жила, тем оно выше. При передаче тока по четырём парам (как в 802.3bt) нагрузка распределяется равномернее, потери падают - но требования к кабелю растут.

Cat 5e - минимум для PoE++. Этот кабель обеспечит питание и гигабитную передачу данных на стандартных 100 метрах. Cat 6a - рекомендация для линий с высокой плотностью укладки и для скоростей 10GBase-T. Его жила толще (23 AWG против 24 AWG у Cat 5e), а значит, сопротивление ниже и тепловыделение меньше. В серверных, где кабельные пучки плотно уложены в лотки, нагрев от PoE - не теоретическая проблема, а причина деградации сигнала. При плотной укладке температура внутри пучка из 100 кабелей с PoE++ может вырасти на 10-15 °C - достаточно, чтобы увеличить затухание сигнала и вызвать ошибки на канальном уровне. Именно поэтому требования к серверным помещениям включают нормы по вентиляции кабельных трасс и допустимой плотности укладки.

Ещё один нюанс: при использовании 4PPoE (все четыре пары под питанием) кабель не может работать с некоторыми устаревшими схемами заземления. Если вы модернизируете сеть, проверьте совместимость патч-панелей и разъёмов - они должны поддерживать токи до 960 мА на пару.

Бюджет мощности PoE-коммутатора: считаем правильно

Покупка PoE-коммутатора - процесс, в котором маркетинговые цифры на коробке и реальность расходятся сильнее всего. Производитель пишет «48 портов PoE+, бюджет 740 Вт» - и формально не врёт. Но если вы подключите 48 точек доступа Wi-Fi 6 с потреблением 25 Вт каждая, вам потребуется 1200 Вт. Коммутатор просто не потянет - часть портов останется без питания.

Формула расчёта проста, но часто её игнорируют:

Суммарное потребление PD ≤ Бюджет мощности коммутатора

Пример: вам нужно запитать 10 фиксированных камер (класс 2, ~7 Вт каждая) и 4 PTZ-камеры с обогревом (класс 4, ~25 Вт каждая). Итого: (10 × 7) + (4 × 25) = 170 Вт. Коммутатор с бюджетом 250 Вт справится, и ещё останется запас ~30% на будущее расширение.

Профессиональная рекомендация - оставлять 20-30% запаса мощности. И обязательно учитывать пиковое потребление: PTZ-камера с обогревателем при старте в мороз может кратковременно потреблять вдвое от номинала.

Инжектор, сплиттер и коммутатор: чем отличаются

Подать питание в кабель можно тремя разными железками, и путают их постоянно.

Сплиттер - самое недооценённое из трёх. Он позволяет запитать по витой паре то, что про PoE ничего не знает: старую камеру, роутер, мини-ПК с разъёмом питания 12 В. На выходе сплиттер отдаёт привычное низкое напряжение (обычно 5, 9 или 12 В) и отдельный порт Ethernet.

Практическое правило по деньгам: на одну-две точки инжектор дешевле коммутатора. Но с ростом числа устройств инжекторы плодят по объекту россыпь блоков питания в самых неудобных местах - и обслуживать это становится дороже, чем один PoE-коммутатор в стойке. Что вообще бывает среди свитчей и чем они различаются, разбираем в обзоре какие бывают коммутаторы.

Обратная совместимость и миграция

Все три стандарта обратно совместимы - и это одна из причин, почему технология так хорошо прижилась. Коммутатор PoE++ спокойно запитает старый VoIP-телефон стандарта 802.3af: PSE определит класс устройства и выдаст ровно столько, сколько нужно.

Обратная ситуация работает хуже. Если подключить PoE++ камеру к коммутатору PoE+, произойдёт «power demotion» - устройство снизит потребление до доступного уровня. Камера включится, но часть функций (PTZ-моторика, обогрев, ИК-подсветка) может оказаться недоступна. Устройство просто не получит достаточно энергии для всех компонентов.

Что из этого следует? При миграции сети можно менять оборудование постепенно. Начните с коммутаторов - замена PSE на PoE++ даст запас мощности для всех существующих устройств и откроет возможность подключать новые, прожорливые PD. Конечные устройства можно менять по мере необходимости, не трогая всю инфраструктуру разом.

Приоритетное питание в PoE++

Одна из функций, которую принёс стандарт 802.3bt, - приоритизация портов. PSE может распределять энергию не поровну, а с учётом приоритетов: критичные устройства (контроль доступа, аварийное освещение) получают питание первыми, а менее значимые (IP-телефон в переговорке) - по остаточному принципу.

Это работает так: когда суммарное потребление подключённых PD приближается к бюджету коммутатора, PSE отключает порты с низким приоритетом, чтобы сохранить питание для портов с высоким. Для дата-центров и объектов с критической инфраструктурой это уже требование непрерывности, а не удобство. Настраивается приоритизация через CLI или веб-интерфейс коммутатора - каждому порту присваивается уровень (low, medium, high, critical). Грамотная настройка приоритетов на этапе проектирования экономит часы разбирательств, когда в неподходящий момент «отваливается» камера на въезде или считыватель СКУД на проходной.

Какие устройства какой стандарт требуют

Теория - это прекрасно, но давайте посмотрим, какие устройства к какому поколению PoE относятся:

Wi-Fi 7 - один из главных драйверов перехода на PoE++. Точки доступа с поддержкой 320 МГц каналов и технологии MLO потребляют заметно больше предшественников, и 25,5 Вт стандарта PoE+ им уже недостаточно.

PoE для IP-камер: какой стандарт нужен

Видеонаблюдение - самый массовый сценарий PoE, и здесь же чаще всего ошибаются с выбором стандарта. Ориентир простой.

Фиксированная камера без подсветки и обогрева укладывается в 802.3af. Это большинство внутренних камер в офисе.

Купольная камера с ИК-подсветкой живёт на границе: днём ей хватает af, ночью с включённой подсветкой потребление растёт. Брать стоит PoE+.

PTZ-камера без обогрева - уверенно PoE+.

PTZ-камера с обогревом - только PoE++ Type 3.

И помните, что PoE не отменяет ограничения Ethernet - 100 метров на линию. Дальше нужен либо повторитель, либо коммутатор в промежуточном узле.

Смежные вопросы разобраны отдельно: какие вообще бывают варианты питания IP-камеры, как подключить IP-камеру и зачем в такой сети коммутатор для видеонаблюдения.

Экономика и ROI

Зачем вообще тянуть питание по Ethernet, если можно просто подвести розетку? Ответ - деньги и время. Прокладка отдельной силовой линии к каждой камере или точке доступа требует работы лицензированного электрика, проектной документации, согласований. По отраслевым оценкам, отказ от выделенных линий электропитания при развёртывании сети с PoE снижает расходы на инфраструктуру на 30-50%.

Добавьте к этому централизованное управление питанием. Коммутатор с PoE позволяет удалённо перезагрузить зависшую камеру - просто отключив и включив порт через веб-интерфейс. Нет необходимости отправлять техника на крышу парковки в три часа ночи.

Ещё один фактор - масштабируемость. Нужна новая точка доступа? Протяните один кабель, подключите - и устройство получит и данные, и питание. Никаких дополнительных блоков питания, адаптеров, удлинителей.

Что впереди

Развитие PoE идёт параллельно с ростом потребления конечных устройств. Точки доступа для 5G Small Cell, edge-серверы для обработки данных на периферии, интеллектуальные LED-системы с управлением по сети - всё это потенциальные потребители 60-90 Вт питания через Ethernet.

Набирает популярность и Multi-Gigabit Ethernet (2.5G, 5G, 10GBase-T) - стандарт 802.3bt изначально спроектирован с поддержкой этих скоростей, что делает его основой для сетевой инфраструктуры ближайших лет. А с ростом числа IoT-устройств спрос на питание через Ethernet будет только расти: подключённые датчики, контроллеры, системы автоматизации зданий - всё это работает эффективнее, когда один кабель решает две задачи. Отдельная история - edge-вычисления: небольшие серверы прямо на площадке, которые обрабатывают данные локально без отправки в облако. Запитать такой узел через PoE++ - значит упростить его размещение в любой точке здания, где есть сетевая розетка.

Отдельная ветка развития - однопарный Ethernet. Стандарт IEEE 802.3cg опубликован ещё в 2019 году: он описывает 10BASE-T1S и 10BASE-T1L, где данные и питание идут по одной витой паре, а за питание отвечает механизм PoDL (Power over Data Line), отдельный от классического PoE. Ниша - промышленный интернет вещей и автомобильные сети, где четырёхпарный кабель избыточен или физически не проходит.

Выбирая между 802.3af, 802.3at и 802.3bt при покупке PoE-коммутатора, отталкивайтесь не от текущих потребностей, а от тех, которые появятся через 3-5 лет. Разница в цене коммутатора PoE+ и PoE++ - 15-30%. Разница в стоимости замены всей инфраструктуры через пару лет - совсем другой порядок цифр.

Частые вопросы

Как расшифровывается PoE?
Power over Ethernet - «питание по Ethernet». Технология передаёт электропитание по той же витой паре, что и данные.

Сколько вольт в PoE?
От 44 до 57 вольт в зависимости от стандарта: 802.3af работает в диапазоне 44-57 В, 802.3at и 802.3bt Type 3 - 50-57 В, Type 4 - 52-57 В.

Чем PoE отличается от PoE+?
Мощностью. PoE (802.3af) отдаёт до 15,4 Вт на порту источника и около 12,95 Вт на устройстве, PoE+ (802.3at) - до 30 и 25,5 Вт соответственно. Число задействованных пар у обоих одинаковое - две.

Что такое PoE в коммутаторе?
Это значит, что коммутатор умеет питать подключённые устройства по сетевому кабелю. У такого свитча есть общий бюджет мощности, который делится между портами: например, 740 Вт на 48 портов.

Что такое PoE в камерах видеонаблюдения?
Камера с поддержкой PoE получает питание по тому же кабелю, что и сеть, - отдельная розетка рядом с ней не нужна. Для фиксированной камеры хватает 802.3af, для PTZ с обогревом нужен 802.3bt.

Что будет, если подключить к PoE-порту устройство без поддержки PoE?
Ничего. Источник питания сначала проверяет сопротивление на линии и, не обнаружив корректного потребителя, питание не подаёт. Чтобы всё-таки запитать такое устройство, ставят сплиттер.

На какое расстояние работает PoE?
На стандартные для Ethernet 100 метров. Дальше нужен повторитель, PoE-удлинитель или промежуточный коммутатор.
