При формировании сервера важно уделять внимание не только модели и форм-фактору оборудования, но также и организации пространства в серверной комнате. Это играет большую роль не только с точки зрения визуального порядка, но и упрощения работы системных администраторов и обслуживающего персонала. При проектировании серверной комнаты необходимо учитывать специфику помещения, тип подачи питания к отдельным серверным стойкам или шкафам, а также планы по масштабированию сервера.
Организации пространства в серверной стойке
Одновременно с организацией пространства в серверной комнате требуется также продумать и расположение основного и вспомогательного оборудования внутри серверной стойки или шкафа. При этом IT-инженеры ориентируются на несколько ключевых факторов:
- Тип оборудования;
- Потребность в периодичности ручной настройки;
- Активность или пассивность устройства;
- Потребность в усиленном охлаждении;
- Подводка питания сверху или снизу стойки и т.д.
Оборудование следует размещать в рамках серверной стойки таким образом, чтобы не нарушать логику соединительных кабелей, а также иметь возможность контролировать и корректировать работу маршрутизаторов и подобного сетевого оборудования.

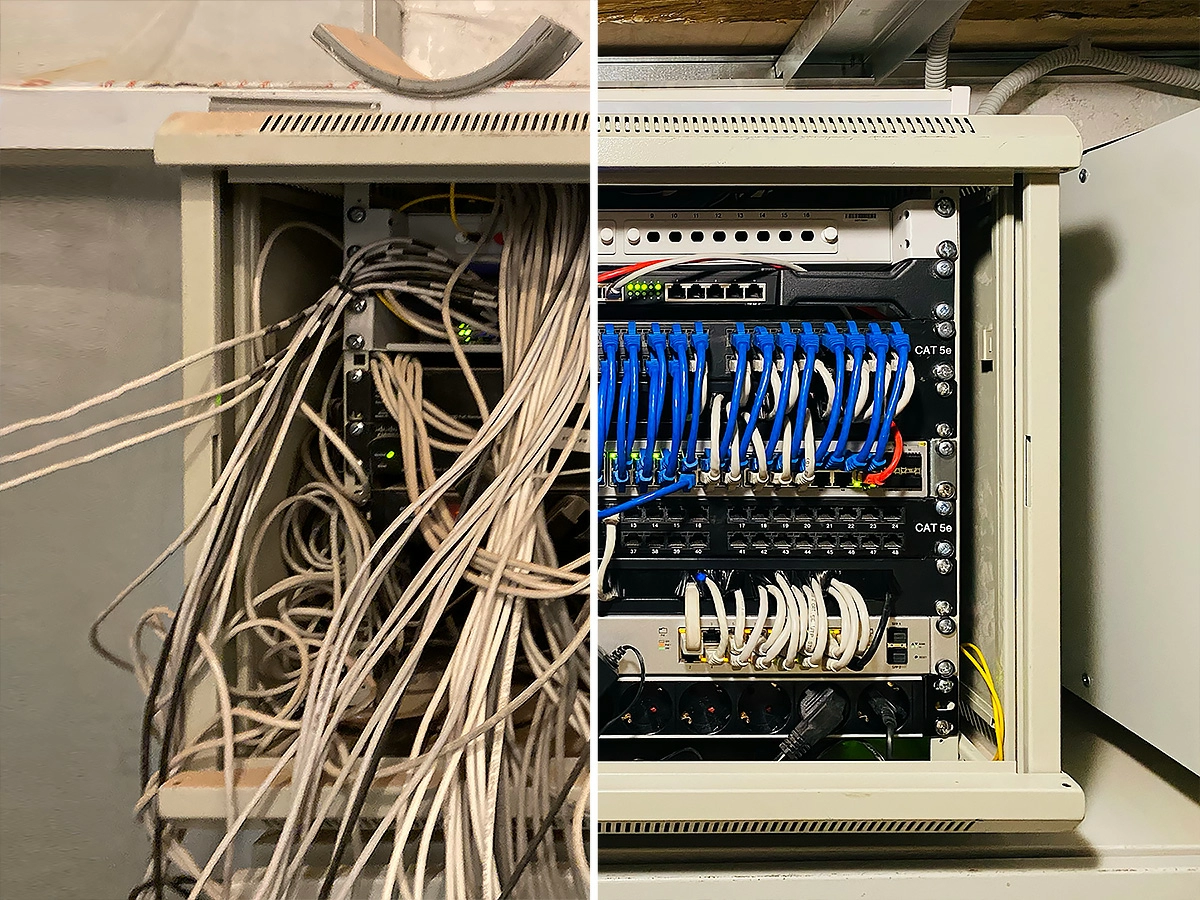

Зачем нужен порядок в стойке
После выбора серверного шкафа или стойки ИТ-инженер должен спроектировать размещение элементов в отдельном телекоммуникационном пространстве. Это требуется как с точки зрения безопасности, так и электрификации и упрощения периодического обслуживания. Кроме того, грамотное распределение оборудования и кабелей позволяют ускорить ремонт или замену устройств, что особенно важно для безостановочной и бесперебойной работы сервера.
Подготовительный этап
Первый шаг при проектировании серверных шкафов или стоек – составление плана в соответствии с выбранным оборудованием и необходимыми для него периферийными устройствами и кабелями. Здесь важно ориентироваться на специфику сервера – коммерческий или домашний, а также учитывать планы по потенциальному расширению или релокации серверной комнаты. В большинстве случаев план серверной стойки или шкафа предполагает оставление резерва: порядка 20-30% пространства ИТ-инженер оставляет свободным для возможного дополнительного оборудования. План отдельного телекоммуникационного шкафа должен соответствовать общей ИТ-архитектуре, а также опираться на выбранные габаритные размеры.
Расчет материалов для монтажа оборудования
Размещение устройств в стойке или шкафу предполагает их надежное закрепление для обеспечения безопасности и пролонгации срока службы оборудования. Однако в зависимости от выбранной модели телекоммуникационного шкафа ИТ-специалисту может потребоваться дополнительные направляющие или болты для монтажа. В нестандартных случаях размещения сетевых устройств также требуются дополнительные кабели для физического подключения. Здесь учитывают тип питания и разъемов. Одновременно на этом этапе важно позаботиться об инструментах для закрепления и маркировки кабелей.
Монтаж стойки или шкафа
После получения телекоммуникационного шкафа необходимо его собрать. При этом размеры стойки или шкафа для удобства обозначают специальной единицей – юнитами. В большинстве случаев ИТ-инженеры используют стандартные размеры серверной стойки или шкафа, поэтому могут заранее спроектировать размещение основных внутренних элементов. В зависимости от выбранной модели стойки или шкафа производитель прилагает необходимые вспомогательные крепления – стяжки, монтажные зажимы и т.п.
Установка оборудования
Поскольку телекоммуникационные шкафы имеют стандартные размеры, специалисты используют стандартный вариант размещения оборудования в границах соответствующих юнитов. Например, коммутаторы и другие настраиваемые элементы размещают для удобства на уровне глаз. Одновременно нужно учитывать и вес сетевых устройств: тяжелые размещают внизу сетевого шкафа, а устройства с оптоволоконным подключением – вверху для предупреждения загрязнения.
Подключение и маркировка
После монтажа телекоммуникационных шкафов и монтажа сетевого оборудования необходимо зафиксировать стойки или шкафы, а также проверить заглушки свободных юнитов. После этого выполняют подробную маркировку сетевых устройств и кабелей для упрощения последующего обслуживания или демонтажа, которая обычно занимает больше времени, чем физическое подсоединение основных и вспомогательных элементов ИТ-системы. Заключительным этапом установки становится подключение сервера к электрической сети.
Первичный сервис
После подключения сервера необходимо провести первичный анализ работы оборудования и корректность подключения. Например, проверить плотность подключения кабелей, потребность в усилении контакта за счет термопасты и т.п. В дальнейшем процедура носит плановый характер при условии стабильной работы сервера. В ситуации вынужденной замены или релокации процесс необходимо выполнить заново.
Оценка производительности
Поскольку от качества и стабильности работы сервера зависит эффективность функционирования всей ИТ-системы, а для коммерческих организаций это прямо пропорционально лояльности клиентов и объему прибыли, важно отслеживать производительность сервера. Для этого IT-инженер устанавливает отчетные периоды для планового анализа и оценки потребности в модернизации оборудования.
Вспомогательные элементы для монтажа серверных шкафов и стоек
При проектировании серверной комнаты требуются не только телекоммуникационные шкафы, но и дополнительные аксессуары для монтажа. Некоторые производители шкафов или стоек прилагают их в комплекте, но в других случаях требуется докупать отдельно. Например, инженеру может пригодиться комплект винтов для закрепления оборудования в стойке, дополнительные патч-корды, фиксаторы кабелей, панели для локального освещения и т.д.
Кабельные организаторы
Требуются как для визуальной модернизации серверного пространства, так и для удобства обслуживания. Также кабельные организаторы позволяют повысить безопасность размещения кабелей внутри стойки за счет контроля угла изгиба, плотности прилегания кабелей и фиксации в вертикальном или горизонтальном положении в конкретном месте стойки. Этот аксессуар упрощает маркировку кабелей и качественно влияет на скорость замены при необходимости.
Датчики вентиляции и охлаждения
Большинство моделей телекоммуникационных шкафов и стоек предполагают качественную вентиляцию и охлаждение оборудования. Однако для удобства мониторинга ИТ-специалисты могут воспользоваться дополнительным оборудованием для контроля температурного режима. Их выбирают в зависимости от естественного или принудительного типа вентиляции, габаритами шкафа или стойки, а также периодичности плановой оценки.
Полки для серверных шкафов и стоек
Несмотря на стандартное крепление большинства сетевых элементов на направляющие серверной стойки, в некоторых случаях требуются дополнительные полки для размещения оборудования. К примеру, при установке монитора. Здесь специалист может выбрать статичный или выдвижной вариант, а также наиболее подходящий вариант крепления полки к шкафу.
Аксессуары для электропитания
Большое количество сетевого оборудования требует установки дополнительных блоков розеток. При этом важно ориентироваться на требования к электрическим элементам для телекоммуникационного оборудования: наличия заземления, изготовления из негорючих материалов, расчет на максимальную мощность и т.д. В соответствии с количеством устройств выбирают блоки с нужным числом розеток, которые оснащены специальными креплениями для монтажа в стойке или шкафу.
От грамотного расположения сетевых элементов в серверном шкафу или стойке зависит корректная и эффективная работа компьютеров и другого оборудования, а потому важно заранее спланировать размещение основных и вспомогательных устройств с точки зрения эргономики и безопасности ИТ-системы. IT-инженеры ittelo.ru помогут создать оптимальный проект для монтажа серверного шкафа или стойки, а также выбрать необходимые аксессуары. Наши специалисты предлагают лучшие решения в соответствии с индивидуальным бюджетом и планами по масштабированию сервера, а также спецификой домашнего или коммерческого сервера.
