Серверный шкаф или стойка: что выбрать для серверной

Оборудование редко появляется сразу залом. Сначала один сервер под столом, потом коммутатор на подоконнике, потом ИБП где-то за шкафом с документами. В какой-то момент это перестаёт помещаться в кабинет, и возникает вопрос: во что всё это поставить.

Ответов два: серверный шкаф или стойка. Выбирают между ними по цене редко. Вопрос в другом: что у вас уже есть вокруг железа. Отдельное помещение с замком и кондиционером - или только угол в кабинете, где шкафу придётся работать серверной в одиночку.

Стойка, шкаф и что между ними

Открытая стойка - это рама. Вертикальные направляющие с монтажными отверстиями, скреплённые между собой, и больше ничего: ни стенок, ни дверей, ни крыши. Двухрамная держит патч-панели и коммутаторы. Четырёхрамная рассчитана на серверы, которые крепятся на рельсы и опираются на всю длину корпуса.

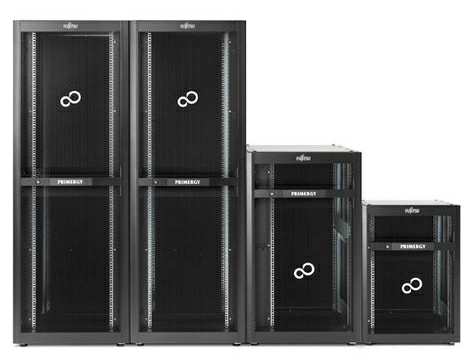

Шкаф - та же рама, но в корпусе. Боковые стенки, крыша, дно, передняя и задняя двери, замок. Двери бывают перфорированные, глухие металлические и стеклянные, и от этого выбора зависит, будет ли внутри чем дышать.

Обе конструкции живут по одному стандарту. Ширина лицевой панели оборудования - 482,6 мм, те самые 19 дюймов; расстояние между центрами монтажных отверстий на направляющих - 465,1 мм; высота считается юнитами по 44,45 мм. В России размеры закрепляет серия ГОСТ Р МЭК 60297, за рубежом - EIA-310. Поэтому сервер, купленный под стойку, встанет и в шкаф, и наоборот. Подробности про размеры и юниты - в отдельном разборе серверной стойки 19 дюймов, здесь повторяться не будем.

Чем шкаф отличается от стойки

Когда хватает открытой стойки

Если у вас есть выделенное помещение с дверью на замке и кондиционером, шкаф внутри него дублирует то, что уже сделано. Периметр безопасности - стены комнаты. Климат - её кондиционер. Пыль - то, насколько аккуратно эта комната сделана.

Стойка в такой ситуации выигрывает сразу по всем статьям. Воздух к оборудованию идёт без препятствий, к задней стороне можно подойти вплотную, кабели видно целиком, а не через дверь. Смонтировать её можно вдвоём за пару часов.

Единственное, что стойка требует взамен - дисциплины. Открытая рама не прощает беспорядок: провисшие патч-корды и коробки, поставленные «на минутку» на верхний юнит, видны всем и мешают всем.

Когда нужен закрытый шкаф

Самая частая ситуация в малом бизнесе выглядит так: отдельного помещения нет и не будет. Свободных комнат в арендованном офисе не бывает, а сервер, ИБП и коммутатор уже стоят. Шкаф здесь работает серверной в миниатюре - закрывается на ключ, держит пыль, частично глушит шум и встаёт туда, где нашлось место.

Вторая причина - доступ. Комната одна, людей в ней много: кладовая, она же архив, она же серверная. Замок на шкафу разграничивает, кто дотянется до железа, а двери спереди и сзади можно запереть по-разному.

Пыль. Производство, склад, стройка через дорогу. Дело даже не в защите от рук: вентиляторы серверов работают пылесосом, и через полгода радиаторы забиваются войлоком.

Отдельная история - улица и неотапливаемые помещения. Для них выпускают свой класс шкафов: с защитой корпуса от влаги и пыли, обогревом и термостатом. Обычный офисный шкаф на морозе или под дождём не живёт.

Настенный или напольный

Настенный шкаф выглядит соблазнительно: не занимает пол, вешается над рабочим местом, стоит недорого. Ограничений у него два, и оба жёсткие.

Первое - вес. Типовой настенный шкаф рассчитан примерно на 50-60 кг полезной нагрузки; у усиленных моделей больше, но проверять надо по паспорту конкретной модели: класс тут ничего не гарантирует. Два сервера 2U плюс ИБП этот лимит выбирают целиком. Отдельный вопрос - стена: гипсокартонная перегородка такой шкаф не удержит, нужна несущая.

Второе - глубина. Настенные шкафы чаще идут на 450 и 600 мм, а стоечный сервер с рельсами и кабелями требует 800-1000 мм. В настенный шкаф отлично встают коммутаторы, патч-панели, небольшие NAS и мини-ПК. Полноразмерный сервер - уже редко.

Напольный шкаф ограничений по весу практически не создаёт: типовые модели держат 500-800 кг, усиленные больше. Он же даёт нормальную глубину и место под кабель-менеджмент. Плата за это - занятый пол, дверь, которая должна открываться, и вес самой конструкции.

Три цифры, которые смотрят до покупки

Глубина. Замерьте самое длинное устройство и прибавьте 100-150 мм на рельсы и кабели. Сервер на 750 мм в шкаф глубиной 600 мм не встанет, и переходники это не лечат.

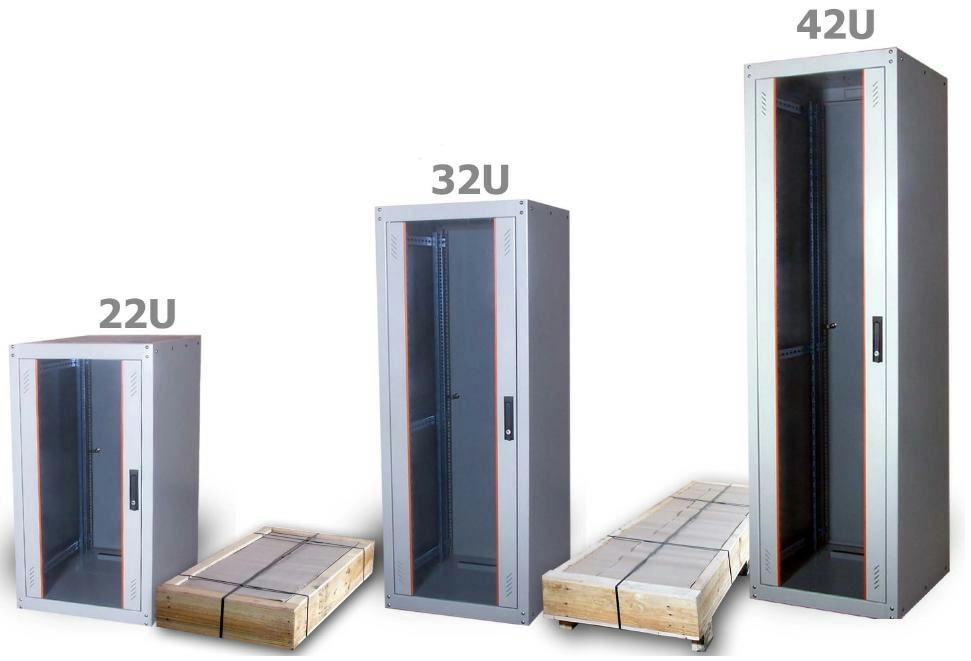

Высота в юнитах. Сложите то, что есть, и добавьте 20-30% запаса. Типовой ряд идёт от 4U до 47U: 6U, 9U, 12U, 15U, 18U, 22U, 27U, 32U, 37U, 42U. Брать впритык - значит покупать второй шкаф через год.

Нагрузка. Складывайте паспортные массы. Прикидка на глаз здесь подводит регулярно. Дисковая полка с дисками весит существенно больше пустой, а батарейный блок ИБП тяжелее самого ИБП.

Как ставить оборудование в получившуюся конструкцию, разбирали в пошаговом руководстве по установке сервера в стойку: про рельсы, порядок монтажа и распределение веса по высоте. Перед заказом направляющих сверьтесь с моделью сервера и типом отверстий в стойке - разбор «как подобрать крепления под свою модель сервера» поможет не ошибиться.

Чем оснащать

Пустой шкаф - половина покупки. Дальше идёт то, без чего он работает хуже открытой рамы:

• Блок розеток (PDU). Вертикальный крепится в задней части и не съедает юниты, горизонтальный занимает 1U. Смотрите на число и тип розеток: C13 под серверные кабели, Schuko под всё остальное. Что бывает у распределителей питания в стойку кроме розеток - тема отдельная, от мониторинга тока до управления по сети.
• Заглушки на свободные юниты. Дешёвая панель, которая закрывает пустое место в раме. Без неё горячий воздух из задней зоны возвращается на вход серверам, и вентиляторы раскручиваются впустую.
• Кабельные органайзеры. Горизонтальные между устройствами, вертикальные по бокам. Не украшение: спутанный жгут перед задней панелью перекрывает выхлоп.
• Вентиляторный модуль. Нужен шкафу с глухими или стеклянными дверями и почти не нужен с перфорированными. Ставится в крышу, вытягивает горячий воздух наверх.
• Полки. Под то, что не крепится в стойку: настольные NAS, внешние диски, коммутаторы без ушек.

Что и в каком порядке размещать внутри, как маркировать - подробно в материале про помещения сетевых шкафов.

Ошибки, которые обходятся дороже шкафа

Глухая дверь без вентиляции. Стеклянная дверь красива, металлическая надёжна, и обе превращают шкаф в термос, если в крыше нет вытяжки. Сервер не выключится сразу - он сначала месяцами работает на повышенных оборотах и теряет ресурс вентиляторов и дисков.

Шкаф вплотную к стене. Задняя дверь должна открываться, а горячий воздух - уходить. ЦОД-нормы закладывают спереди от 1200 мм, сзади 900-1200; в офисе таких проходов не будет, но обе двери обязаны распахиваться полностью, иначе замена диска превращается в акробатику. Подробные цифры - в разборе сервисных расстояний для стойки.

Шкаф в коридоре без учёта шума. Серверы 1U с их маленькими быстрыми вентиляторами громкие. Перфорированные двери звук почти не держат, а глухие держат ценой вентиляции. Радикально вопрос закрывают только шумопоглощающие модели: они снимают порядка 20-30 дБА, но стоят дороже и без активного охлаждения превращаются в духовку.

Расчёт по текущему железу. Через год в шкафу появится второй ИБП, дисковая полка и пара коммутаторов. Юниты и киловатты кончаются одновременно и всегда неожиданно.

Про воздух внутри стойки есть отдельный практический разбор - оптимизация воздушных потоков. Если выбираете между перфорацией и стеклом, посмотрите его до покупки.

Чек-лист перед заказом

Пройдитесь по нему до того, как отправите заявку - половина неприятных сюрпризов вылезает именно здесь.

1. Выписан список оборудования с высотой в юнитах, глубиной корпуса и массой каждой позиции.
2. К самой большой глубине прибавлено 100-150 мм, результат сравнён с полезной глубиной модели, а не с внешним габаритом.
3. К сумме юнитов добавлено 20-30%, и в эту сумму уже включены PDU, полки и органайзеры.
4. Суммарная масса сверена с паспортной нагрузкой конкретной модели, а для настенного - ещё и со способностью стены.
5. Тип дверей выбран под тепловыделение: перфорация по умолчанию, глухая или стеклянная - только вместе с вентиляторным модулем.
6. Замерено место в помещении с учётом распахнутых дверей спереди и сзади.
7. Решено, откуда заходят кабели: сверху через щёточный ввод или снизу, и совпадает ли это с тем, как проложена трасса.
8. Предусмотрено заземление корпуса - шкаф металлический, и это не опция.
9. Посчитана суммарная мощность нагрузки, чтобы линия питания и ИБП её выдержали.

Частые вопросы

Чем серверный шкаф отличается от телекоммуникационного?

Строгой границы нет, это скорее традиция словоупотребления. Телекоммуникационными чаще называют шкафы поменьше, нацеленные на сетевое оборудование; серверными - глубокие напольные под серверы. Стандарт монтажной зоны у них общий.

Какая глубина шкафа нужна под сервер?

Под стоечный сервер обычно 800-1000 мм. Считайте от длины корпуса плюс 100-150 мм на рельсы и кабели. 600 мм хватает для коммутаторов и патч-панелей, для серверов чаще нет.

Сколько юнитов брать?

Посчитайте текущее оборудование и добавьте 20-30%. Плюс помните, что горизонтальный PDU, полки и органайзеры тоже занимают юниты.

Можно ли поставить серверный шкаф в обычном кабинете?

Можно, и для малого бизнеса это частый вариант. Три условия: пол выдерживает вес, есть куда уходить теплу, шум не мешает людям. По шуму не проходите - смотрите шумопоглощающие модели, но заложите в бюджет ещё и вентиляцию.

Нужно ли охлаждение внутри шкафа?

Зависит от дверей и тепловыделения. Перфорированные двери в прохладном помещении справляются сами. Глухие и стеклянные требуют вентиляторного модуля, а при высокой плотности - отдельного решения по климату.

Что дешевле в итоге - стойка или шкаф?

Сама стойка дешевле в разы. Но если ради неё придётся выделять и оборудовать помещение, суммарно дешевле окажется шкаф. Сравнивать нужно не железки, а сценарии целиком.
