Замена блока питания сервера

Блок питания сервера — штука, о которой вспоминают ровно в двух случаях: при сборке конфигурации и когда он сдох. А зря. От PSU зависит стабильность всей системы — процессоров, памяти, дисковой подсистемы, вентиляторов. Типичный серверный БП выдаёт от 500 Вт до 2400 Вт (а в dense-платформах бывает и 3000+ Вт). В серверах для ЦОД резервирование питания — стандарт, а не опция: два блока в конфигурации 1+1, где один тянет нагрузку, а второй готов подхватить мгновенно.

Для чего нужна горячая замена блока питания в серверах?

Сервер работает 24/7 под нагрузкой — это его нормальный режим. Внезапное отключение питания грозит не просто даунтаймом: это потеря данных в кэше контроллера, битые транзакции в СУБД, рассыпавшийся RAID-массив, настроенный через Intel VROC, если не повезёт.

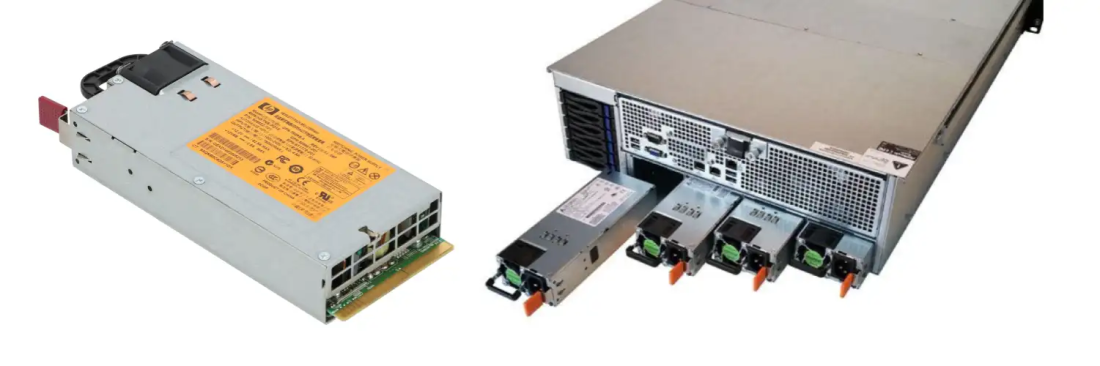

Hot-swap PSU решает проблему элегантно: один блок вышел из строя — второй продолжает работать, а вы спокойно меняете неисправный модуль без остановки сервера. Вся операция занимает пару минут и не требует даже отвёртки — блоки вставляются в шасси по направляющим и фиксируются защёлкой.

Hot-swap поддерживают практически все стоечные и blade-платформы. В tower-корпусах для малого бизнеса резервирование тоже встречается, но реже — там чаще ставят один БП с расчётом на ИБП.

Какой блок питания выбрать для сервера?

При подборе PSU смотрите на три параметра — остальное вторично. Если вы только планируете конфигурацию, рекомендуем начать с нашего руководства по сборке сервера для офиса — там разобран весь процесс комплектации, включая выбор блока питания.

Мощность. Суммируйте TDP процессоров, добавьте потребление серверной оперативной памяти (~10-15 Вт на модуль DDR5), дисков, GPU-ускорителей (если есть — а один ускоритель может съедать 300-700 Вт). К полученной цифре прибавьте 20-30% запаса. Если у вас конфигурация 1+1, каждый блок должен тянуть полную нагрузку в одиночку.

Сертификат 80 PLUS. Определяет КПД блока под разной нагрузкой. Для серверной — минимум 80 PLUS Gold (90% КПД при 50% нагрузке). Platinum и Titanium окупаются при больших масштабах, когда экономия на электричестве в пересчёте на стойку становится ощутимой.

Совместимость и форм-фактор. Серверные БП — не десктопные ATX-коробки. Здесь свои стандарты: CRPS (Common Redundant Power Supply) для 1U/2U-платформ, проприетарные модули у крупных вендоров. Ставить «что-то похожее по разъёму» — путь к сгоревшей материнской плате.

Из проверенных OEM-производителей: Delta Electronics, Lite-On, Artesyn (Murata), Chicony. Они делают блоки для большинства серверных брендов.

Зачем два блока питания на сервере?

Резервирование питания (схема N+1 или 1+1) — это про отказоустойчивость, а не про «гибкость». Два блока закрывают три сценария:

• Отказ одного PSU. Второй подхватывает нагрузку без прерывания работы. Вы получаете алерт в IPMI/BMC, спокойно заказываете замену и меняете блок по hot-swap.
• Обслуживание питающей линии. Если каждый PSU подключён к отдельному PDU (а так и надо делать), можно отключить один луч питания для профилактики — сервер продолжит работу от второго.
• Рост потребления после апгрейда. Добавили GPU-ускоритель или нарастили память — второй блок даёт запас мощности, который один PSU не покрыл бы.

Оба блока подключаются к корзине питания внутри шасси — никаких «специальных стоек» не нужно. Разводка кабелей внутри корпуса уже предусмотрена производителем.

В каком случае стоит менять блок питания?

Исправный PSU умирает тихо — по крайней мере для пользователей. А вот мониторинг расскажет всё. Признаки деградации:

• Алерты в IPMI/BMC — контроллер управления фиксирует просадки напряжения, перегрев блока или отказ вентилятора PSU ещё до того, как проблема станет критической. Если у вас настроены уведомления (а они должны быть настроены) — вы узнаете первым.
• Спонтанные перезагрузки под нагрузкой — сервер стабильно работает в idle, но падает при пиковом потреблении. Классика умирающего PSU — мощности уже не хватает, но блок формально «жив».
• Посторонний шум — треск, свист дросселей, вой подшипника вентилятора. Любой нехарактерный звук из зоны PSU — повод для диагностики.
• Деградация портов и периферии — нестабильная работа USB, контроллеров, дисков может говорить о «грязном» питании с пульсациями за пределами допуска.

Проверить подозрения можно через ipmitool (sensor reading по линиям 12V, 5V, 3.3V) или через утилиту управления конкретного вендора. Если напряжения «гуляют» за пределы ±5% — меняйте блок, не дожидаясь аварии.

Инженеры ittelo.ru помогут с диагностикой и подбором совместимого PSU под конкретную платформу.

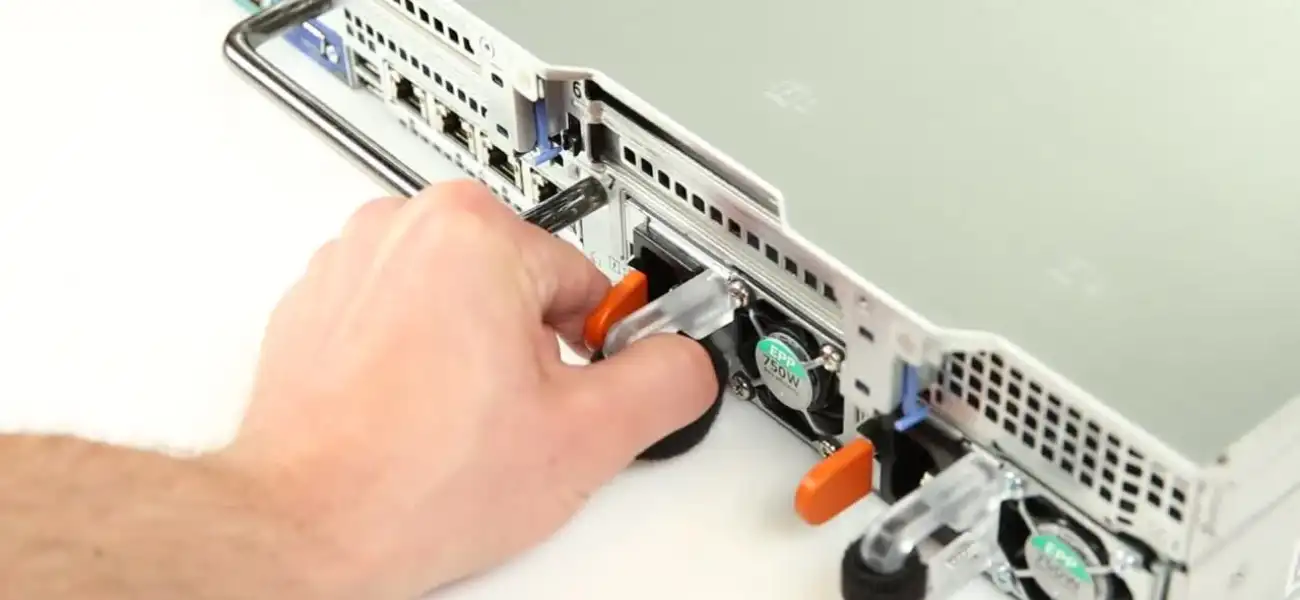

Как извлечь блок питания?

Hot-swap блоки (а в стоечных серверах других почти не бывает) извлекаются за 30 секунд:

1. Отсоедините силовой кабель от нужного PSU.
2. Нажмите на фиксирующий рычаг (обычно цветная защёлка — оранжевая или зелёная).
3. Потяните блок на себя по направляющим — он выйдет из слота.

Никаких винтов, никаких «фишек», которые нужно отсоединять — hot-swap модуль подключается к бэкплейну через единый разъём. Если у вас конфигурация 1+1 и второй PSU исправен, сервер даже не заметит извлечения.

Для не-hot-swap конфигураций (tower-серверы с одним БП, legacy-оборудование) — да, потребуется полное выключение, откручивание винтов крепления и отсоединение кабельных жгутов от материнской платы. Тут спешить не стоит: аккуратно отмечайте, какой коннектор куда шёл, или сфотографируйте разводку перед разборкой.

Как установить новый блок питания?

Для hot-swap — процедура обратная извлечению:

1. Убедитесь, что новый PSU той же модели и мощности (или совместимый аналог — сверьтесь с compatibility list вендора).
2. Вставьте модуль в пустой слот по направляющим до характерного щелчка защёлки.
3. Подключите силовой кабель.
4. Проверьте статус через IPMI/BMC или по светодиоду на самом блоке — зелёный индикатор означает штатную работу.

Вся операция — минута. Если после установки BMC показывает ошибку или светодиод мигает жёлтым — вытащите блок, проверьте контакты разъёма на бэкплейне и вставьте повторно. Иногда модуль просто не до конца «сел» в слот.

Для tower-конфигураций с кабельным подключением: закрепите блок винтами, подключите 24-pin (или серверный аналог), CPU-питание и доп. разъёмы. После сборки — первый запуск с мониторингом напряжений через BIOS/UEFI Setup.
