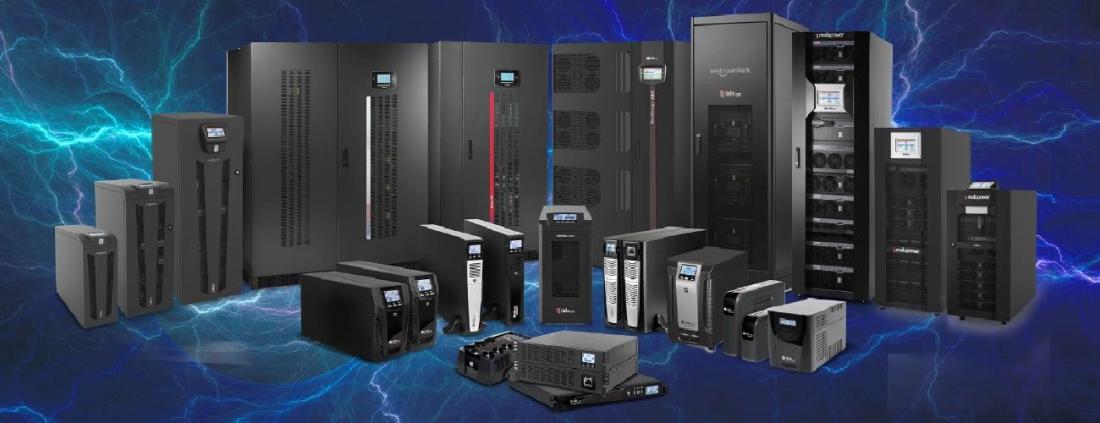

Виды ИБП

ИБП (он же UPS, источник бесперебойного питания) - устройство с батареей, которое подхватывает нагрузку в момент, когда пропадает электричество. Видов всего три: резервные, линейно-интерактивные и онлайн. Отличаются они скоростью переключения на батарею и тем, насколько чисто держат напряжение на выходе.

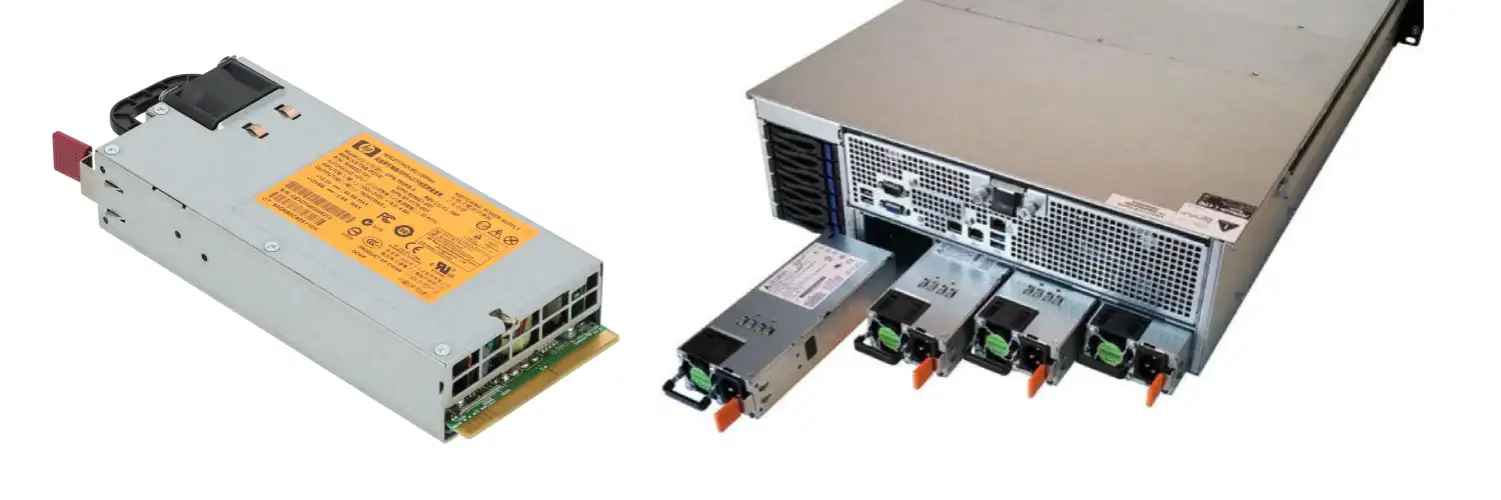

Разница между ними становится заметна ровно тогда, когда свет гаснет посреди ночного бэкапа. Дешёвый ИБП переключится за 10 миллисекунд, и сервер с двумя блоками питания этого может не простить. Ниже - разбор типов, мощностей и того, как не ошибиться с выбором.

Инженеры ittelo.ru собирают конфигурации под конкретные задачи - от одиночной рабочей станции до стойки с серверами в стойку в гермозоне, и питание считаем в рамках подбора.

Типы источников бесперебойного питания

Все UPS делятся на три базовых типа:

• Резервные (offline/standby) - батарея включается, только когда пропадает входное питание. Время переключения - 5-12 мс. Хватает для домашнего ПК или NAS, но не для серверной нагрузки.
• Линейно-интерактивные (line-interactive) - встроенный AVR (автотрансформатор) подтягивает или снижает напряжение без перехода на батарею. Переключение - 2-4 мс. Рабочий вариант для офисных серверов и сетевого оборудования.
• Онлайн (double conversion) - входной ток постоянно проходит через выпрямитель, батарею и инвертор. Время переключения - 0 мс, потому что нагрузка всегда питается от инвертора. Стандарт для ЦОДов и критичной инфраструктуры.

Если свести всё в одну таблицу, картина такая:

Онлайн-модели дороже, тяжелее и шумнее, но дают чистую синусоиду и нулевое время переключения - то, что нужно при нагрузках от 3 кВА и выше. При проектировании серверной считать придётся не только ИБП: требования к серверным помещениям охватывают и электроснабжение, и климат.

Резервные ИБП (off-line, standby, back ups)

Резервный UPS - базовый класс. Пока в розетке есть 220 В, нагрузка питается напрямую от сети. Батарея подключается через реле, когда напряжение пропадает или выходит за допустимый диапазон.

Что нужно знать:

1. Время переключения - от 5 до 12 мс. Для импульсных БП компьютеров и мониторов этого хватает, для серверов с двойным БП - уже нет.
2. Встроенный аккумулятор обычно на 7-9 А·ч. Автономия при нагрузке 300 Вт - минут 5-10, ровно чтобы корректно завершить работу ОС.
3. Линейка Back-UPS от APC (и аналоги от CyberPower, Ippon) - типичные представители класса.

Резервные модели не фильтруют форму напряжения. Если у вас оборудование с активным PFC или асинхронные двигатели - это не ваш вариант.

Линейно-интерактивные ИБП (line-interactive)

Линейно-интерактивные UPS - золотая середина между ценой и функциональностью. Ключевое отличие от резервных - встроенный автотрансформатор (AVR), который корректирует напряжение ступенчато, без перехода на батарею.

Как это работает: если входное напряжение просело до 180 В или подскочило до 250 В, AVR подтягивает его до рабочего диапазона. Батарея задействуется, только когда сеть пропадает полностью. Переключение занимает 2-4 мс - для однокорпусного сервера или сетевого коммутатора это допустимо.

Ограничения: выходная синусоида у бюджетных моделей бывает аппроксимированной (ступенчатой). Оборудование с активным PFC может реагировать на такую форму сигнала перезагрузками. Для стоечных серверов с двойными БП лучше смотреть в сторону онлайн-моделей.

ИБП с двойным преобразованием напряжения (On-Line)

Онлайн-ИБП (double conversion) - эталон бесперебойного питания. Вся нагрузка постоянно питается от инвертора. Входной ток выпрямляется, заряжает батарею, а инвертор формирует чистую синусоиду на выходе. Переключения как такового нет - батарея просто перестаёт заряжаться и отдаёт запасённую энергию.

Что это даёт на практике:

• Нулевое время переключения (0 мс). Нагрузка не замечает пропадания сети.
• Полная фильтрация: гармоники, импульсные помехи, просадки остаются за бортом выпрямителя.
• Стабильная синусоида на выходе независимо от качества входного напряжения.

Минусы - КПД ниже, чем у линейно-интерактивных (92-96% против 97-99%), тепловыделение больше, стоимость выше. Режим ECO (байпас при хорошем входном напряжении) частично решает вопрос с КПД, но снижает уровень защиты до линейно-интерактивного.

Классификация ИБП по мощности

Мощность ИБП измеряется в вольт-амперах (ВА) и ваттах (Вт). Коэффициент мощности у серверных UPS обычно 0,9-1,0, так что 10 кВА примерно равны 9-10 кВт реальной нагрузки.

Деление простое:

• До 3 кВА - однофазные, для рабочих станций, NAS, домашних лабов. Розеточный формат, ставятся под стол.
• 3-20 кВА - однофазные или трёхфазные, рэковый монтаж 2U-6U. Закрывают потребности серверной комнаты на 3-5 стоек.
• 20+ кВА - трёхфазные, напольные или модульные. Это уже инженерная инфраструктура ЦОДа: отдельный ввод, система байпаса, параллелирование модулей для резервирования N+1.

Классификация ИБП по типу корпуса

Форм-фактор UPS определяет, куда его можно поставить физически:

Мобильные UPS в классическом понимании - нишевая история для полевых лабораторий и передвижных узлов связи. Если речь про портативный повербанк на 220 В, это скорее инвертор с батареей, чем полноценный ИБП.

Сколько продержит ИБП: как посчитать автономию

Второй вопрос после «какой тип взять» - сколько минут он протянет. Прикидка считается так:

T = (U × C × η × DoD) / P

где U - напряжение батарейной сборки в вольтах, C - ёмкость в ампер-часах, η - КПД инвертора (обычно 0,85-0,9), DoD - допустимая глубина разряда (для свинца берут 0,6-0,8, чаще 0,75), P - нагрузка в ваттах. Результат - в часах.

Посчитаем реальную серверную малого бизнеса. Один сервер 2U на 400 Вт, коммутатор на 60 Вт и NAS на 80 Вт - вместе 540 Вт. Берём ИБП на 1,5 кВА (около 900 Вт полезной мощности), чтобы загрузка осталась в районе 60% и остался запас. Внутри - две батареи 12 В / 9 А·ч последовательно, то есть 24 В:

T = (24 × 9 × 0,85 × 0,75) / 540 = 0,26 часа, то есть около 15 минут.

Пятнадцати минут хватит, чтобы корректно погасить всё через агенты мониторинга. Пересидеть часовое отключение - уже нет, для этого нужны либо внешние батарейные модули, либо генератор.

Оговорка, без которой расчёт врёт: формула даёт верхнюю оценку. Свинцовая батарея при большом токе разряда отдаёт меньше номинальной ёмкости (эффект Пейкерта), а к концу срока службы - ещё меньше. Закладывайте на практике процентов на 20-30 меньше расчётного и проверяйте реальную автономию тестом хотя бы раз в год.

ИБП переменного и постоянного тока: в чём разница

ИБП переменного тока (AC UPS) - это почти весь рынок. На входе переменка из розетки, на выходе переменка для нагрузки, между ними схема, которая при пропадании сети отдаёт энергию батареи через инвертор. Сюда относятся все три типа: резервные, линейно-интерактивные и онлайн. Если оборудование питается от обычной розетки 220 В или от силового разъёма 380 В, вам нужен именно AC UPS.

DC-UPS - отдельный класс, который выдаёт на выходе постоянный ток (12, 24 или 48 В). Переключение у таких моделей мгновенное: батарея и так подключена в цепь, она просто перестаёт заряжаться и начинает разряжаться. Инвертора нет, схемотехника проще, надёжность выше.

Где применяются DC-UPS:

• системы видеонаблюдения (IP-камеры, регистраторы на 12/24 В);
• телеком-оборудование на 48 В - коммутаторы, OLT, базовые станции;
• промышленная автоматика: ПЛК, датчики, привода на DIN-рейке;
• солнечные электростанции - контроллеры заряда, инверторы.

Где ИБП стоит в цепочке питания

ИБП работает в связке с другим оборудованием, сам по себе он мало что решает. В проектной документации всю связку называют установкой питания, и выглядит она так: ввод от подстанции, АВР (автоматический ввод резерва), стабилизатор, ИБП, PDU (распределитель по стойке), нагрузка.

Стабилизатор в этой цепочке стоит не для красоты. Если входное напряжение гуляет в диапазоне 170-260 В, ИБП постоянно перескакивает на батарею и убивает аккумуляторы задолго до срока. Внешний стабилизатор сглаживает качели, и бесперебойник работает в штатном режиме. Подробный разбор, что из них когда нужнее, - в статье что лучше: стабилизатор напряжения или бесперебойник.

Дальше вопрос масштаба. В большом ЦОДе схема полная: два независимых ввода от разных подстанций, два АВР, ИБП с параллелированием по схеме N+1 или 2N, дизель-генератор с автозапуском, двухлучевые PDU в стойках. Каждый элемент перекрывает слабое место предыдущего, на выходе - доступность уровня Tier III и выше.

Для серверной на одну-три стойки два ввода и своя ДГУ - чаще всего роскошь, которую никто не согласует. Рабочий минимум выглядит скромнее: один ИБП с запасом мощности, грамотный PDU и настроенный автоматический shutdown серверов по сигналу от ИБП. Это не защищает от многочасового блэкаута, зато закрывает главный риск - повреждение данных при внезапном обесточивании. Генератор добавляют потом, когда простой начинает стоить дороже железа.

Батареи: ресурс, замена и чем заменить свинец

Свинцово-кислотные аккумуляторы (VRLA) до сих пор стоят в большинстве ИБП - они дёшевы и предсказуемы. Срок службы - 3-5 лет, и это при соблюдении температурного режима.

Батарей гибнет больше от перегрева, чем от выработки ресурса. Оптимум для свинца - 20-25 °C. Дальше работает эмпирическое правило Аррениуса: каждые +10 °C сверх нормы сокращают срок службы батареи примерно вдвое. ИБП, задвинутый в тёплый угол серверной под потолком, отдаст не пять лет, а два с половиной.

Как понять, что батареям пора:

• ИБП сам рапортует о деградации по SNMP или в своей утилите - самый простой путь, если мониторинг настроен;
• контрольный разряд под нагрузкой даёт заметно меньше расчётного времени (см. формулу выше);
• корпус батареи вздулся или подтекает - менять немедленно, без разговоров;
• прошло больше четырёх лет, а тест ни разу не делали - считайте, что автономии у вас нет, пока не проверили.

Чем заменить свинец:

• Li-ion (литий-ионные) - вдвое легче свинца при той же ёмкости, спокойно переносят +40 °C. Eaton, Vertiv и APC предлагают модели с литием штатно, производители заявляют ресурс 10-15 лет. Цена выше в 1,5-2 раза, но за счёт редкой замены стоимость владения за 10 лет выходит ниже.
• LiFePO₄ (литий-железо-фосфатные) - подвид лития с упором на безопасность: не горят при повреждении, выдерживают 3000+ циклов заряда. Прижились в DC-UPS и телеком-установках.
• Ni-MH (никель-металл-гидридные) - нишевый вариант для специфических условий, уступают литию почти по всем параметрам.

Графеновые и суперконденсаторные АКБ пока остаются экспериментальными. Суперконденсаторы применяются в мини-UPS для SSD и RAID-контроллеров (BBU и flash-backed cache), но для полноценного серверного ИБП их ёмкости не хватает.

Средства мониторинга

Поставить ИБП и забыть - плохая стратегия. Батареи деградируют, нагрузка растёт, а узнаёте вы об этом в момент блэкаута.

Что используется:

• SNMP-карты - вставляются в слот UPS, после чего бесперебойник опрашивается по сети. Интеграция с Zabbix, Nagios, PRTG - стандартная практика. Настраиваются алерты на низкий заряд, перегрузку, переход на батарею.
• ПО производителя - у APC это PowerChute, у Eaton - Intelligent Power Manager, у CyberPower - PowerPanel. Умеет автоматически гасить серверы при длительном отсутствии питания через агенты на хостах.
• Сухие контакты и датчики - реле на замыкание или размыкание для интеграции с системой управления зданием (BMS) или SCADA.
• Облачные платформы - Eaton Brightlayer, Vertiv Trellis, Schneider EcoStruxure. Удалённый мониторинг парка UPS через единый дашборд.

Если в серверной стоит хотя бы один ИБП от 3 кВА, SNMP-карта и интеграция с мониторингом обязательны. Без них бесперебойник работает вслепую, и первый же вопрос «а сколько он реально продержит» останется без ответа.

Зачем нужен ИБП и где он обязателен

Зачем вообще UPS, если есть генератор? Потому что генератор стартует 10-30 секунд. За это время сервер уже перезагрузился, файловая система в противоречивом состоянии, а RAID-контроллер пишет degraded в лог.

ИБП закрывает три задачи: держит нагрузку, пока ДГУ выходит на обороты; даёт 5-15 минут на корректное завершение работы, сброс кэша и закрытие транзакций, если генератора нет; фильтрует питание от помех и просадок, которые изнашивают блоки питания серверов. Развёрнутый разбор сценариев - в статье для чего нужен ИБП. Бэкапы он при этом не заменяет: как выбрать сервер для резервного копирования - отдельный разговор.

Отрасли, где ИБП закладывают в проект по умолчанию: ИТ и ЦОДы (потеря питания на 200 мс - это деградация RAID, обрыв репликации, битая файловая система); телеком (базовые станции, АТС, магистральное оборудование); медицина (мониторы пациентов, аппараты ИВЛ, холодильники с препаратами); финансы (банкоматы, процессинг, трейдинговые платформы); производство со станками ЧПУ и SCADA на непрерывном цикле.

Когда ИБП не нужен и когда не подходит

Обратная сторона вопроса, о которой пишут редко.

Лазерный принтер в ИБП подключать не надо. Печка прогревается импульсом в полтора-два киловатта, бесперебойник уходит в перегрузку и сбрасывает нагрузку целиком - вместе с компьютером, который вы как раз и защищали. Принтер включают в сеть напрямую.

Оборудованию с собственной батареей бесперебойник тоже ни к чему: ноутбук переживёт блэкаут и без него.

Дальше сложнее. Если сеть настолько плохая, что ИБП постоянно сидит на батарее, проблема не в ИБП - и более дорогая модель её не вылечит. Тут нужен стабилизатор перед ним или разбирательство с вводом. А если автономия нужна в часах, бесперебойник вообще неподходящий инструмент: наращивание батарейных модулей обходится дороже генератора и занимает полстойки. ИБП закрывает минуты, ДГУ - часы и сутки, и подменять одно другим невыгодно.

Наконец, бывает, что гасить нечего. Все сервисы в облаке, на месте один тонкий клиент - дешевле смириться с перезагрузкой, чем годами обслуживать батареи.

Как выбрать бесперебойник?

Алгоритм выбора UPS - четыре шага:

1. Посчитать нагрузку. Суммируйте мощность всего, что будет подключено. Добавьте 20-30% запаса. Если нагрузка 2 кВт, берите ИБП от 2,5 кВА.
2. Выбрать топологию. Домашний ПК - резервный. Офисный сервер и сетевое оборудование - линейно-интерактивный. Серверная стойка и критичные сервисы - онлайн.
3. Определить время автономии. 5 минут хватит для корректного shutdown, 15-30 минут нужны, если ждёте генератор. Считается по формуле выше; для онлайн-моделей часто можно докупить внешний батарейный модуль.
4. Проверить интерфейсы. SNMP-слот, USB, RS-232 - для мониторинга и автоматического завершения работы.

Отдельно посмотрите на форму выходного сигнала: аппроксимированная синусоида подходит импульсным БП, но конфликтует с активным PFC. Если задача - подобрать бесперебойник под конкретную машину, у нас есть отдельный разбор, как выбрать ИБП для сервера.

Чем отличается бесперебойник от инвертора?

ИБП и инвертор - не синонимы, хотя внутри каждого онлайн-UPS есть инвертор.

Если задача - запитать сервер от батареи при блэкауте, нужен UPS. Если подключить 220-вольтовый инструмент к автомобильному аккумулятору, достаточно инвертора.

Частые вопросы

Как расшифровывается ИБП?
Источник бесперебойного питания. Английский эквивалент - UPS, uninterruptible power supply.

ИБП и УПС - это одно и то же?
Да. УПС - разговорная калька с английского UPS, в документации пишут «ИБП».

Что такое байпас в ИБП?
Обходной путь мимо схемы преобразования. При перегрузке или неисправности ИБП переключает нагрузку напрямую на сеть, чтобы она не осталась совсем без питания. В режиме ECO байпас работает постоянно, пока напряжение в норме, - это экономит электричество, но снижает уровень защиты.

Выравнивает ли бесперебойник напряжение?
Резервный - нет. Линейно-интерактивный корректирует ступенчато через AVR. Онлайн держит стабильное напряжение постоянно, потому что формирует его заново.

Какой тип ИБП выбрать для сервера?
Для одиночного сервера в офисе хватит линейно-интерактивного с чистой синусоидой. Для стойки, сервера с двумя блоками питания и любых критичных сервисов - только онлайн с двойным преобразованием.

Сколько служат батареи в ИБП?
Свинцовые (VRLA) - 3-5 лет при температуре 20-25 °C, литиевые - заметно дольше. Перегрев вдвое сокращает срок на каждые 10 градусов сверх нормы.
