Простая конфигурация встроенного RAID контроллера LSI

Встроенный контроллер создаёт из SATA-дисков сервера массивы RAID0, RAID1 и RAID10. Чем отличаются типы массивов и что такое RAID - разбираем в отдельной статье.

Типичная задача - создать системный раздел, массив RAID1 из двух дисков.

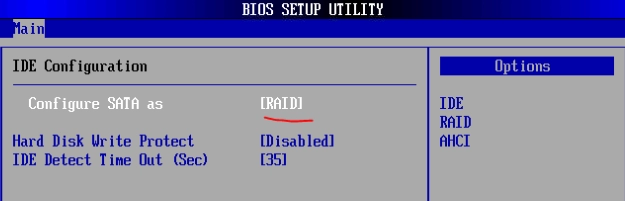

1. Параметр работы контроллера поменять с SATA на RAID: Configure SATA as -> RAID.

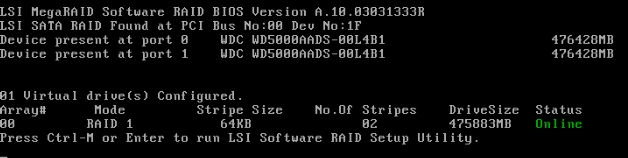

После перезагрузки утилита выведет список доступных физических дисков.

2. Нажать CTRL+M или Enter для продолжения конфигурации.

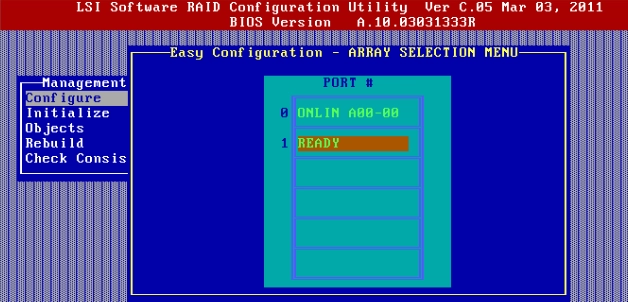

3. В разделе Configure -> Easy Configuration пробелом выбрать нужные диски.

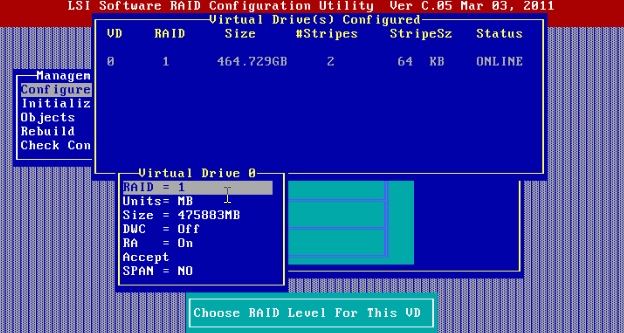

4. Сконфигурировать массив:

• тип RAID: 1
• DWC: off
• RA: off
• сохранить конфигурацию - Esc -> Save Configuration -> Yes

Здесь DWC (Disk Write Cache) - кэш записи самих дисков, RA (Read Ahead) - упреждающее чтение. В примере оба выключены (off): на встроенном контроллере без резервного питания кэша так безопаснее для данных при внезапном отключении питания. Если утилита спрашивает Write Policy, по той же причине выбирают Write Through.

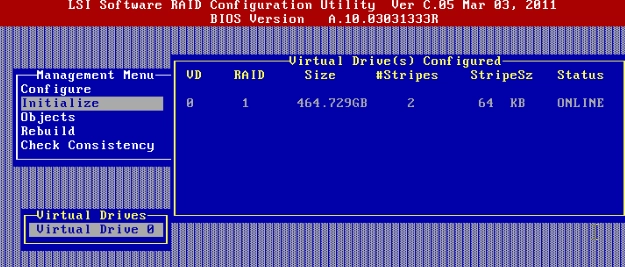

5. Проинициализировать вновь созданный виртуальный диск - пункт меню Initialize.

6. Диск создан и готов к использованию.

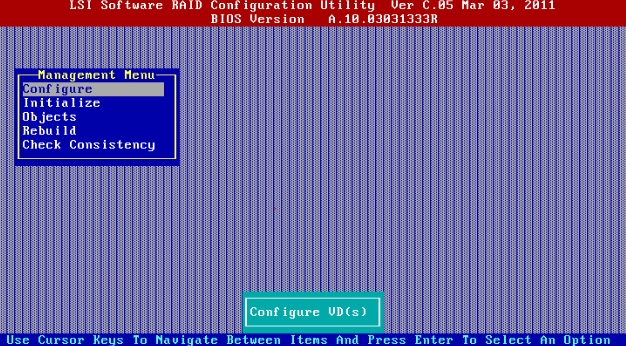

Другие пункты меню конфигурации контроллера

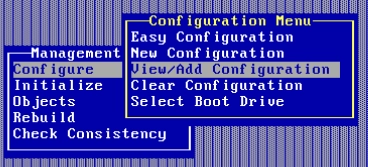

Configure:

• Easy Configuration - создание конфигурации
• New Configuration - создание конфигурации с дополнительными параметрами
• View/Add Configuration - проверить состояние дисков и массивов
• Clear Configuration - очистка конфигурации
• Select Boot Drive - если виртуальных дисков несколько, здесь выбирают загрузочный
• Initialize - инициализация виртуальных дисков
• Objects - информация о контроллере, физических и виртуальных дисках
• Rebuild - перестройка массива. Нужна при сбое физического диска и при его замене
• Check Consistency - проверка целостности массива: контроллер сверяет данные с избыточностью (зеркалом в RAID1 или чётностью в RAID5) и устраняет рассогласования

Тот же RAID1, но на аппаратном контроллере Adaptec, собирается иначе - порядок в инструкции про массив RAID1 на контроллере Adaptec. Если вместо зеркала нужен RAID5 на встроенном контроллере, смотрите разбор настройки RAID5 на встроенном контроллере Supermicro.
