Создание массива RAID1 на базе контроллера Adaptec

22 сентября 2017
Содержание:

    На системных платах Supermicro X8DTU-F (таких, как в серверах от ittelo.ru) присутствует встроенный RAID-контроллер Adaptec  с помощью которого можно создать массивы RAID1, RAID0, RAID10

    О массивах RAID рассказывается здесь.

    1. Типичная задача — создание системного раздела на массиве RAID1.Переключить режим работы контроллера.

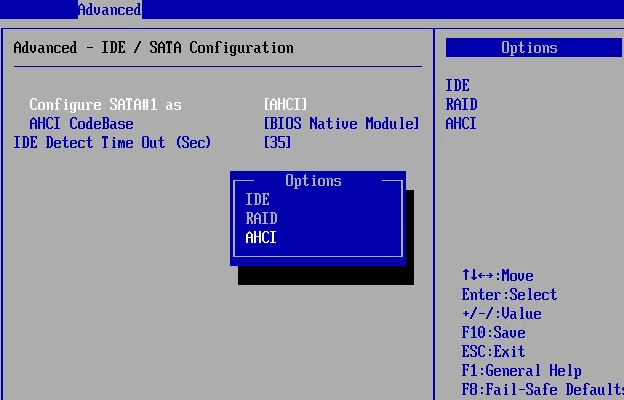

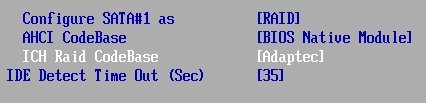

    BIOS -> Advanced -> Configure SATA#1 as -> RAID

    Выбор режима RAID на контроллере

    ICH Raid CodeBase -> Adaptec

    Выбрать Raid-CodeBase - Adaptec

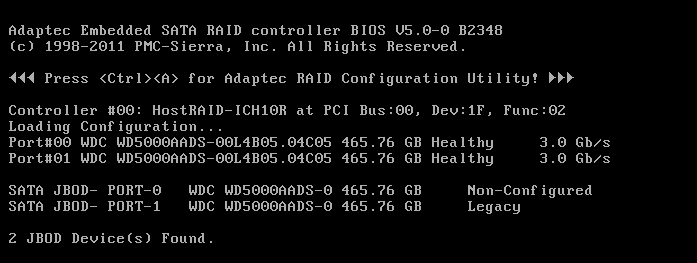

      2. После перезагрузки появится приглашение BIOS RAID контроллера:

    Заходим в BIOS RAID контроллера

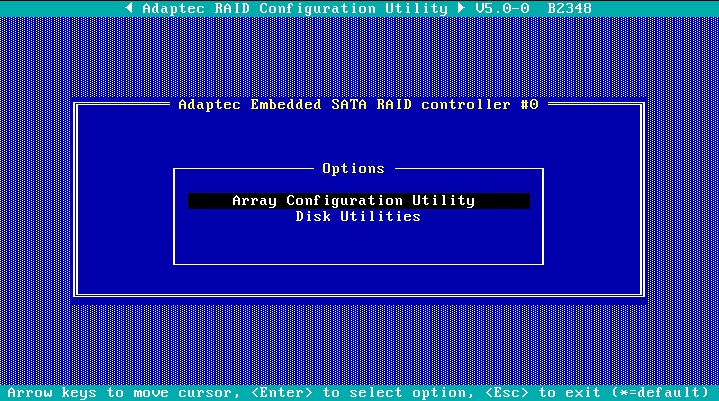

    3. Нажать CTRL+A. Появится конфигуратор RAID контроллера

    Вызов конфигуратора RAID контроллера

    4. Меню Array Configuration Utility -> Create Array

    Create Array

    Создание массива

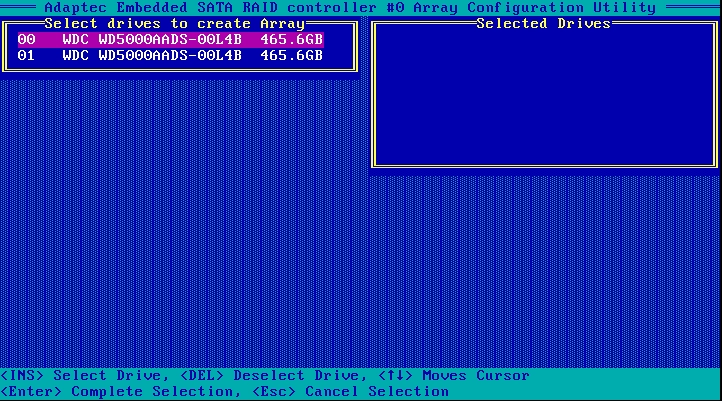

    5. Клавишей INSERT выбрать физические диски, после выбора нажать ENTER.

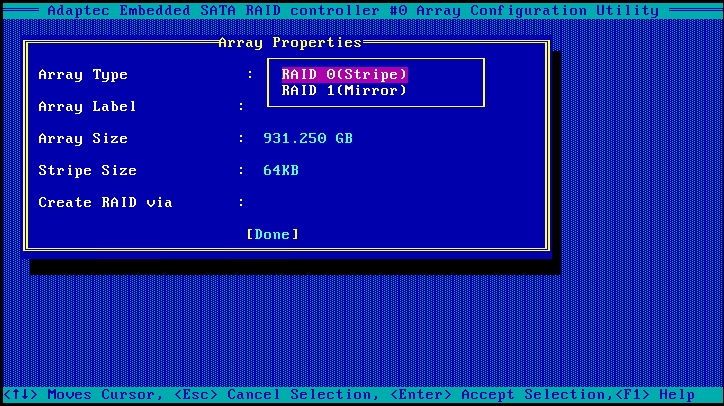

    6. Выбрать типа массива: RAID1 (Mirror)

    Выбор типа массива

    7. В поле Array Label опционально задать метку (название) виртуального диска

    8. В поле Create RAID via, выбрать тип инициализации Quick Init

    9. Согласиться с предупреждением

    Предупреждение


    Массив готов.

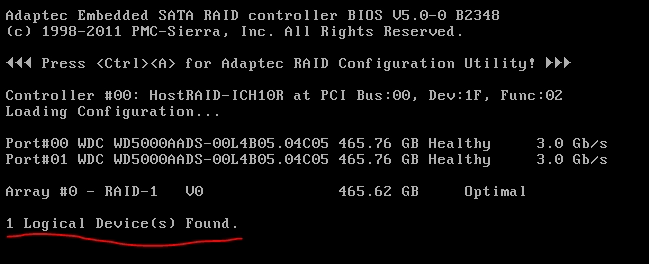

    После перезагрузки, убедиться, что виртуальный (логический) диск появился, можно устанавливать операционную систему и работать.

    Убедитесь, что виртуальный диск появился

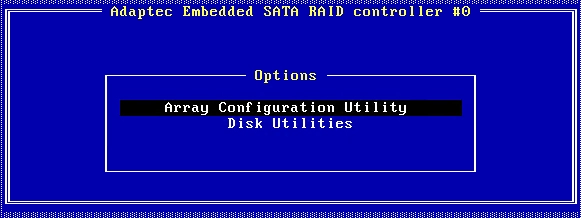

    Дополнительные опции меню контроллера Adaptec:

    Опции контроллера Adaptec

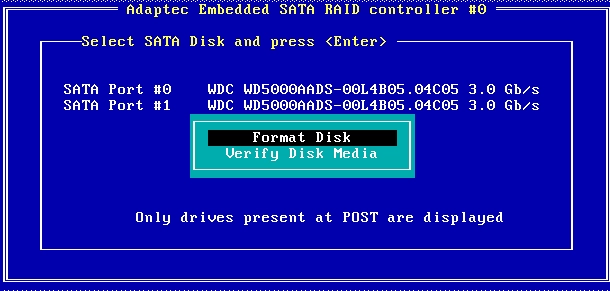

    Disk Utilities — проверка и форматирование дисков

    Проверка и форматирование дисков

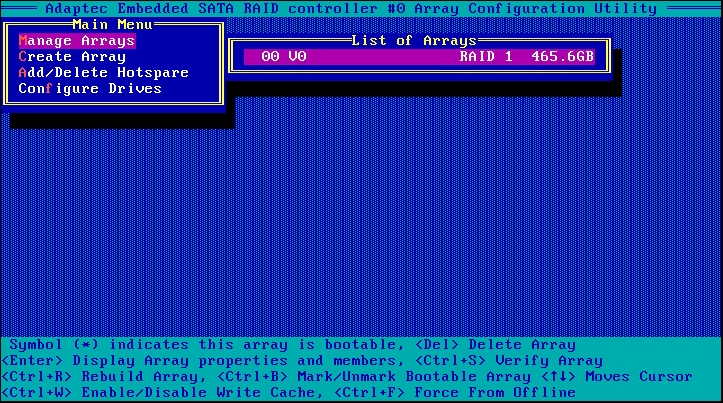

    Array Configuration Utility -> Manage Array — управление параметрами созданных массивов.

    управление параметрами созданных массивов


    CTRL + R сделать перестроение массива,

    CTRL + B выбрать загрузочный виртуальный диск, если их больше двух,

    CTRL + W включить или выключить Write Cache.

    Подменю Add/Delete HotSpare — управление так называемым диском “горячей замены”

    Подменю Configure Drives — управление физическими дисками.
