Разъемы APC и UPC: почему тип полировки оптики важен

Однажды коллега потратил три часа на диагностику деградации сигнала в новом PON-сегменте. OTDR показывал аномальное затухание, OLT ругался на уровни мощности. Оказалось - кто-то воткнул UPC-патчкорд туда, где должен стоять APC. Зелёный и синий разъём выглядят похоже, особенно в темноте серверной. Цена ошибки - поцарапанный торец и повторный монтаж участка.

Это не история про невнимательность. Это история про то, что разница между двумя типами полировки оптики реальна, измерима и иногда необратима.

Что внутри коннектора и почему угол решает всё

Когда два оптических волокна стыкуются в коннекторе, свет проходит через границу раздела. Любая неоднородность на этой границе - воздушный зазор, царапина, угол - отражает часть сигнала обратно в источник. Это обратные потери (Return Loss, RL), и чем они выше по модулю, тем лучше: отражённый сигнал не возвращается в лазер и не создаёт помех.

Второй параметр - потери вставки (Insertion Loss, IL). Это сколько мощности теряется при прохождении сигнала через соединение. Хороший коннектор даёт IL меньше 0,3 дБ. Плохой монтаж или загрязнённый торец - легко 1-2 дБ, и это уже ощутимо на длинных трассах с несколькими соединениями в цепи. Оба параметра вместе определяют бюджет оптической трассы, и именно они диктуют, где какой тип полировки уместен.

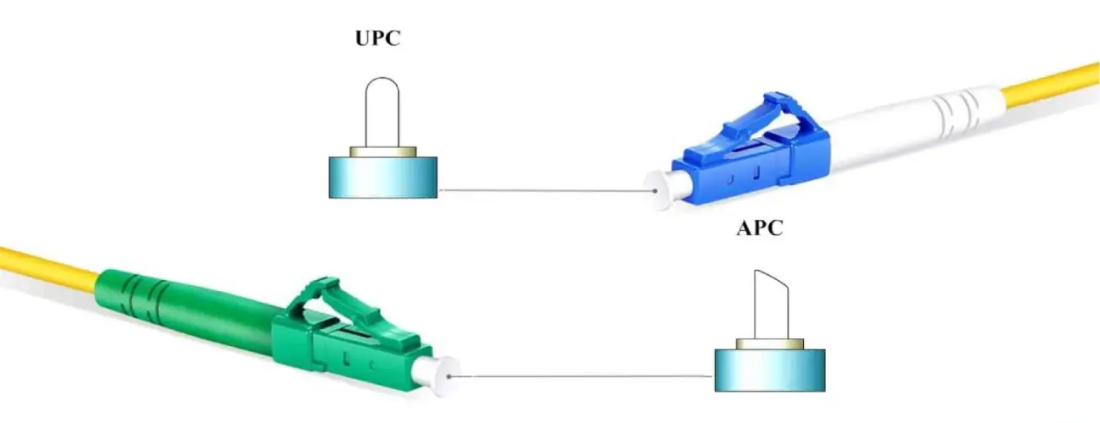

UPC (Ultra Physical Contact) - полировка под прямым углом с выпуклым профилем. Волокна прижимаются друг к другу, контакт хороший, потери вставки минимальны. Но отражённый сигнал уходит строго обратно в источник. Для большинства короткодистанционных применений это приемлемо: трансиверы на 10G и 25G спроектированы с запасом по RL-допуску.

APC (Angled Physical Contact) - торец скошен под 8°. Отражённый сигнал уходит в оболочку волокна, а не обратно в лазер. Именно поэтому RL у APC достигает −60…−70 дБ против −45…−55 дБ у UPC. Разница в 15-20 дБ - это не маркетинговые циферки, это два порядка по мощности отражения. Для чувствительных лазерных источников - DFB-лазеров в PON и когерентных передатчиков в 100G и 400G - эта разница означает стабильную работу или деградацию BER.

Потери вставки у обоих типов сопоставимы при качественной полировке - разница в пределах погрешности измерений. Настоящая пропасть именно в RL.

Геометрию скоса задаёт стандарт IEC 61755-3-31: 8° с допуском ±0,5°, плюс требования к смещению вершины и радиусу кривизны. Это не «примерно наискосок», а нормированный параметр, от которого зависит, сядут ли два APC-торца друг на друга без зазора.

Где какой разъём ставить

Для корпоративной локальной сети, патч-панелей в ЦОД, межстоечных соединений на 10, 25 и 40 Гбит/с UPC справляется отлично. Трансиверы на этих скоростях спроектированы с допуском на уровень RL около −40 дБ, и UPC перекрывает этот порог с запасом. Решающую роль здесь играет не тип полировки, а качество монтажа, чистота торцов и соответствие требованиям к серверному помещению.

Ситуация меняется, как только появляется мощный лазер с амплитудной модуляцией или когерентная передача. В системах PON (GPON, XGS-PON) лазер OLT работает на длинах волн 1490 и 1550 нм с высокой мощностью. Обратное отражение в UPC-тракте дестабилизирует лазерный диод: начинаются шумы, деградирует глазковая диаграмма, в CATV-сегментах появляется визуальный артефакт - «эхо» на изображении.

Формально стандарт ITU-T G.984 предписывает не тип коннектора, а уровень обратных потерь в тракте. Но уложиться в этот норматив на UPC практически невозможно, поэтому на PON де-факто ставят APC - и оборудование поставляется с зелёными портами.

DWDM-системы и когерентные трансиверы 100G и 400G - тот же сценарий. Здесь фазовые искажения от обратного отражения критичны, и производители трансиверов прямо указывают в datasheet: APC required. По этой же оптике ходит и Fibre Channel в сетях хранения - какие протоколы доступа поверх чего работают, разобрано в статье про протоколы доступа к данным в СХД.

В CATV-сетях переход на APC снижает нагрузку на бюджет мощности: меньше отражений - мягче требования к усилителям в цепи. Отдельная история - оптика внутри сети хранения: чем SAN отличается от NAS и где там вообще появляется волокно, разобрано отдельно.

Несовместимость: это не просто предупреждение

Один случайный контакт APC с UPC - и торец поцарапан навсегда. Визуально разъёмы похожи, но угол 8° на APC при стыковке упирается в плоский торец UPC кромкой.

Физически происходит следующее: скошенный торец контактирует с плоским под углом, вся нагрузка приходится на край. Стекло царапает стекло. После такого «соединения» оба торца требуют повторной полировки или замены. Потери сигнала на повреждённом торце достигают 3-5 дБ и выше - для протокола это уже не деградация, а обрыв.

Первая линия защиты - цветовая маркировка и дисциплина на монтаже. Зелёный только к зелёному, синий к синему. Звучит банально, но именно это правило нарушается чаще всего при срочных работах или в смешанных инфраструктурах, где патчкорды закупались разными командами.

Как правильно перейти с APC на UPC

Штатное решение существует, и оно недорогое: гибридный патч-корд. Это шнур, у которого на одном конце APC, на другом UPC, а внутри волокна соединены сваркой. Разнородные торцы тут не стыкуются вообще - переход происходит внутри шнура, где стыка нет.

Гибридные патч-корды выпускаются серийно во всех распространённых форматах (SC, LC, FC) и стоят примерно как обычные. Есть и гибридные адаптеры для установки в панель, где одно гнездо рассчитано под APC, второе под UPC.

Медиаконвертер или активное оборудование в разрыв ставить ради смены полировки незачем. Это решение другой задачи - смены среды или скорости, - и для перехода APC-UPC оно избыточно по деньгам и добавляет лишнюю точку отказа.

Синий и зелёный: что означает цвет разъёма

Цвет корпуса коннектора - самая быстрая подсказка о типе полировки, и в одномодовой оптике она работает почти всегда.

Отсюда несколько практических следствий.

Зелёный порт на ONT или OLT означает APC. Абонентские терминалы GPON почти всегда идут с зелёным разъёмом, и шнур к ним нужен соответствующий. Если в коробке с оборудованием лежит синий патч-корд, а порт зелёный, шнур не от этого устройства.

В многомоде полировки APC практически не встречается. Многомодовые линии короткие, обратное отражение там не проблема, поэтому бежевые и бирюзовые коннекторы - это UPC или PC. Искать среди них зелёный обычно бессмысленно.

Цвет - соглашение, а не закон. Оно закреплено отраслевой практикой, и его придерживаются все крупные производители, но у безымянных шнуров с маркетплейса цвет может не значить ничего. Если шнур сомнительного происхождения и идёт в ответственную линию, тип полировки надо подтвердить другим способом.

Как определить тип полировки на готовом оборудовании

Ситуация обычная: в руках шнур или перед вами порт, а маркировки не видно. Порядок действий от быстрого к надёжному.

1. Посмотрите на цвет корпуса коннектора и адаптера в панели. В девяти случаях из десяти вопрос на этом закрывается.
2. Найдите маркировку. На корпусе коннектора или на бирке шнура тип пишут явно: SC/APC, LC/UPC и так далее. На кабеле маркировка часто идёт вдоль оболочки.
3. Загляните в документацию на оборудование. У трансивера тип разъёма указан в datasheet, у ONT и медиаконвертера - в паспорте. Для абонентских устройств GPON это почти всегда APC.
4. Посмотрите на торец сбоку. У SC-коннектора скос APC заметен невооружённым глазом, если повернуть наконечник к свету: торец не перпендикулярен оси, а срезан. На мелких LC разглядеть сложнее.
5. Проверьте под видеомикроскопом. Насадка 200× показывает торец точно. У APC волокно в кадре выглядит смещённым относительно центра при наводке на резкость - это и есть следствие скоса.

Отдельно про написание. В запросах и в переписке APC и UPC регулярно превращаются в «APS» и «UPS» - раскладка и автозамена делают своё дело. Речь идёт об одном и том же: Angled Physical Contact и Ultra Physical Contact. К источникам бесперебойного питания, которые тоже APC и UPS, это отношения не имеет.

Чистка, измерения и миграция

Перед любым подключением торец нужно очищать. Это не паранойя: пылинка диаметром 1 мкм на волокне с сердцевиной 9 мкм перекрывает заметную часть сечения. Загрязнение - причина номер один деградации IL на смонтированных трассах.

Для APC используются инструменты с угловым наконечником - стандартный клинер от UPC-коннекторов геометрически не подходит. Видеомикроскоп с насадкой 200× показывает состояние торца перед подключением. Если видны царапины через центр волокна, коннектор под замену: полировка его не спасёт.

Тестирование строится на двух инструментах:

• OTDR показывает профиль трассы, локализует события (сварки, разъёмы, изгибы), измеряет затухание на участке. Для APC важно корректно задать параметры измерения, иначе прибор неверно интерпретирует отражение. Некоторые OTDR сами определяют тип коннектора по характеру отражения - полезная функция, не игнорируйте её.
• Оптический тестер (измеритель мощности плюс источник) измеряет IL напрямую. Быстро, дёшево, достаточно для приёмосдаточных испытаний.

Соответствие стандартам: IEC 61755-3-31 описывает геометрию APC-торца, ITU-T G.671 задаёт требования к пассивным компонентам. Если подрядчик сдаёт трассу без протокола OTDR - это повод задать вопросы.

Миграция с UPC на APC без простоя реальна, если сеть сегментирована. Схема: параллельная прокладка новой трассы на APC, переключение на уровне активного оборудования, демонтаж старой. Попытка «перебить» существующую трассу заменой коннекторов на месте - путь к ошибкам и царапинам. На трассах длиннее 500 м с несколькими соединениями стоит делать OTDR-тест на каждом этапе миграции, а не финальную проверку всей цепи разом.

Экономика и горизонт 400G

APC-патчкорд дороже UPC, но разница на уровне одного шнура незаметна. На уровне ЦОД с тысячами портов она уже видна в смете. Считать надо стоимость владения трактом, а не цену патчкорда: замена повреждённого коннектора, повторный монтаж и простой сервиса стоят на порядок больше, чем разница в цене между зелёным и синим разъёмом.

В PON-инфраструктуре APC мягче нагружает бюджет мощности и снижает требования к активному оборудованию в цепи. Насколько именно - зависит от топологии, числа сплиттеров и длины трасс, поэтому единого коэффициента здесь нет: считать надо по своему проекту.

В 400G Ethernet и когерентных системах 400ZR картина однозначная. Стандарты нормируют допустимый уровень обратного отражения, и на внешних трассах уложиться в него на UPC не выходит - производители трансиверов указывают APC прямо в документации. Трансиверы 400G имеют такую RL-чувствительность, при которой UPC на внешнем тракте даёт деградацию BER, детектируемую на физическом уровне. Какие модули под какие расстояния берут, разобрано в сравнении оптических модулей 100G; в 400G логика выбора та же, отличаются только цифры.

Тренд читается чётко: чем выше скорость и чем длиннее трасса, тем меньше допуск на обратное отражение. APC перестал быть опцией для телекома и становится стандартом де-факто для любой серьёзной оптической инфраструктуры. Синие коннекторы ещё долго проживут в корпоративных патч-панелях, но на границах сетей и в высокоскоростных магистралях их вытесняют зелёные.

Это не потому что APC «лучше» в абстрактном смысле. Просто физика не оставляет выбора.

Частые вопросы

APC и UPC - в чём разница простыми словами?
В угле торца. У UPC он прямой, у APC скошен на 8°. Из-за скоса отражённый свет уходит в оболочку волокна, а не обратно в лазер, поэтому обратные потери у APC на 15-20 дБ лучше. Внешне различаются цветом: синий - UPC, зелёный - APC.

Что будет, если соединить APC и UPC напрямую?
Торцы поцарапаются, оба. Скошенный край упрётся в плоскую поверхность, нагрузка придётся на кромку. После этого коннекторы нужно переполировывать или менять, а потери на повреждённом торце доходят до 3-5 дБ.

Работают ли переходники APC-UPC?
Обычный проходной адаптер не работает и портит торцы. Работает гибридный патч-корд: APC на одном конце, UPC на другом, волокна внутри соединены сваркой. Есть и гибридные адаптеры в панель. Стоят они примерно как обычные.

Какая полировка лучше по обратным потерям?
APC: −60…−70 дБ против −45…−55 дБ у UPC. Но «лучше» здесь не означает «нужнее»: в корпоративной сети на 10 или 25 Гбит/с запаса UPC хватает с избытком, а платить за APC незачем.

Какая полировка используется в оптических трансиверах?
Зависит от трансивера и задачи. В коротких линиях ЦОД - UPC. В PON, DWDM и на когерентных 100G и 400G - APC, и это указано в datasheet модуля. Проверять надо по документации конкретной модели, а не по общему правилу.

Как понять, какая полировка в порту GPON?
Почти всегда APC, и порт у него зелёный. Если сомневаетесь, посмотрите паспорт абонентского терминала. Пробовать вставить шнур «на удачу» не стоит - при несовпадении испортите и шнур, и порт.
