Вы расширяете серверную, заказываете новые коммутаторы с SFP+-портами, а потом выясняется, что весь существующий оптический патч-корд под SC, а трансиверы идут с LC-хвостовиками. Адаптеры, переделка патч-панелей, дополнительный визит в серверную в 23:00. Сценарий разворачивается в десятках компаний ежегодно - просто потому что при проектировании никто не спросил: «А какой разъём мы будем использовать через три года?»
Разберёмся с типами оптических разъёмов один раз и по-честному, чтобы вопрос больше не всплывал в самый неподходящий момент.
Оба - способ соединить два оптических волокна торец в торец так, чтобы свет прошёл из одного в другое с минимальными потерями. Отличаются размером, механикой фиксации и тем, где их исторически применяют.

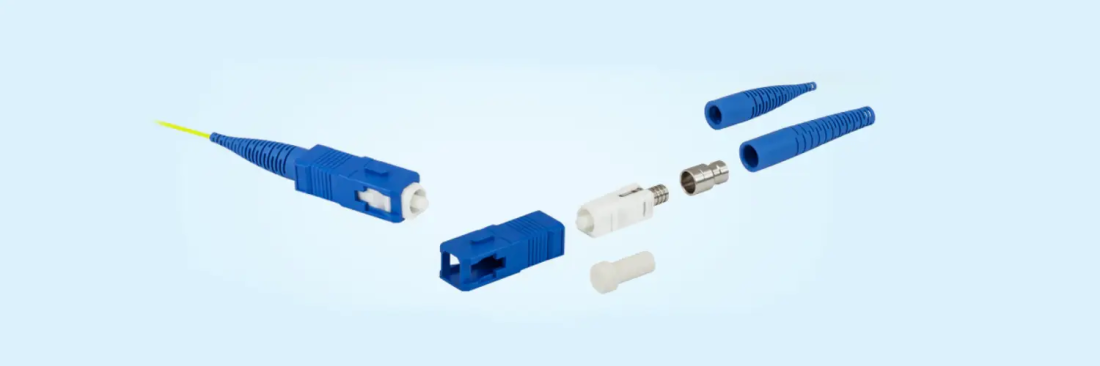

SC (Subscriber Connector, он же Square Connector) разработан в лабораториях NTT в середине 1980-х - это один из первых разъёмов, появившихся после того, как научились делать керамические втулки. Втулка, она же ferrule, - тот самый цилиндр, в котором зажат торец волокна; у SC её диаметр 2,5 мм.
Корпус квадратный, фиксация push-pull: вставили до щелчка, вынули за корпус. Вращать ничего не нужно, в отличие от более старых ST и FC. В телекоме и у операторов связи SC до сих пор основной разъём.
LC (Lucent Connector) разработан в Lucent Technologies в 1994 году, в серийном производстве с конца 1996, первые стандарты на него приняли в 1999. Ferrule 1,25 мм - вдвое меньше, чем у SC.
Замысел был именно в размере: получить разъём малого форм-фактора для плотной коммутации. Трансиверы SFP появились позже, уже в 2000-х, и подхватили готовый LC - сегодня дуплексный LC стоит практически на всех модулях SFP, SFP+ и SFP28.
Оба стандарта используют один принцип: торец оптоволокна отполирован и прижат к сопрягаемому торцу через керамическую втулку. Разница в деталях, которые решают всё.
SC с втулкой 2,5 мм крупнее, его удобнее держать в руках и труднее перепутать при монтаже. LC вдвое компактнее, и это меняет арифметику стойки.
| Характеристика | SC | LC |
|---|---|---|
| Диаметр втулки (ferrule) | 2,5 мм | 1,25 мм |
| Механизм фиксации | Push-pull с защёлкой | Защёлка малого форм-фактора, как у RJ-45 |
| Портов в патч-панели 1U | около 24 | около 48 |
| Вносимые потери (insertion loss), типично | 0,1-0,3 дБ | 0,1-0,3 дБ |
| Обратные потери (return loss) при полировке APC | от 60 дБ | от 60 дБ |
| Где чаще встречается | Телеком, PON, оборудование прошлых поколений | ЦОД, SFP-трансиверы, плотные стойки |
Вносимые потери - это сколько сигнала теряется на самом соединении. Обратные потери показывают, насколько сильно сигнал отражается назад: чем число больше, тем лучше.
По оптическим характеристикам стандарты практически эквивалентны: 0,1-0,3 дБ при качественной полировке у обоих. Разница начинается там, где заканчивается оптика и начинается инженерия пространства.
SC долгое время был стандартом де-факто в телекоммуникациях и сетях FTTH. Он до сих пор встречается в инфраструктуре PON у операторов связи и в корпоративном оборудовании прошлых поколений. Крупный форм-фактор здесь скорее плюс: легче работать руками при монтаже в полевых условиях, разъём хорошо виден, его сложнее перепутать местами в тёмной серверной.
LC - стандарт дата-центров и высокоскоростных сетей. Когда появились трансиверы SFP+ и SFP28, разместить SC-порты в такой плотности стало физически невозможно. В патч-панель высотой 1U помещается около 48 портов LC против примерно 24 SC. Для плотных стоек это уже не удобство, а необходимость.
Если вы разворачиваете кластер Proxmox или инфраструктуру VMware в плотных стойках с модулями 10G и 25G, вопрос «SC или LC» не стоит: новое оборудование идёт под LC. Вопрос встаёт тогда, когда рядом работает старая инфраструктура на SC.
Это место, где путаница возникает чаще всего, - потому что разъём на модуле зависит не от скорости, а от того, как устроена передача.
Дуплексный LC стоит на подавляющем большинстве модулей SFP, SFP+ и SFP28 - то есть на всём, что вы ставите в порты 1G, 10G и 25G. Два волокна в одном корпусе с общей защёлкой: одно на передачу, второе на приём.
MPO/MTP - многоволоконный разъём, его используют там, где сигнал разложен по нескольким парам волокон параллельно. Это варианты SR4 и SR8: 40GBASE-SR4, 100GBASE-SR4. Ни SC, ни LC там нет вовсе.
Снова дуплексный LC - у последовательных и спектральных вариантов старших скоростей: 40G LR4, 100G CWDM4, FR, DR, LR4. Скорость 100 гигабит сама по себе не говорит о разъёме, смотреть надо на суффикс в названии модуля.
SC на трансиверах сегодня встречается редко - в основном на старых модулях 1G и в оборудовании операторов связи.
Отсюда практический ответ на частый вопрос: два модуля SFP с SC и LC в одной линии вместе не заработают, но виноват в этом обычно не разъём. Несовместимость прячется глубже - несовпадение длины волны, дальности, типа волокна. Разъём чинится гибридным патч-кордом за пятьсот рублей, длина волны - нет. Как проверять совместимость модуля с портом и вендором, разобрано в материале про выбор SFP-модуля, а варианты старших скоростей сравниваются в разборе оптических модулей 100G.
Ещё один вопрос из той же серии: почему на одном модуле два гнезда, а на другом одно.
Обычная схема - дуплекс: два волокна, по одному в каждую сторону. Патч-корд дуплексный, два разъёма скреплены клипсой, на модуле два гнезда.
Симплекс - одно волокно и один разъём. Так работают модули BiDi: приём и передача идут по одному волокну на разных длинах волн, внутри модуля стоит разделитель. Типичные пары - 1310/1490 нм и 1310/1550 нм.
Важный нюанс, на котором спотыкаются: модули BiDi ставятся строго парами навстречу друг другу. Модуль 1000BASE-BX-U передаёт на 1310 и принимает на 1490, значит на другом конце должен стоять BX-D, у которого всё наоборот. Два одинаковых BiDi-модуля друг с другом не соединятся.
Домашний и офисный оптический интернет живёт по своим правилам, и там почти всегда SC.
Оптический порт на абонентском терминале (ONT или ONU, часто это же и роутер провайдера) подписан словом Optical и рассчитан на разъём SC/APC - зелёный, со скошенным под 8 градусов торцом. Зелёный цвет и есть маркировка полировки APC, это отраслевое соглашение - как и остальная цветовая кодировка оптических кабелей и разъёмов.
Поэтому если вам нужен патч-корд к домашнему роутеру с оптикой - это почти наверняка SC/APC, а не LC. И воткнуть туда синий SC/UPC нельзя, хотя механически он подойдёт.
Зелёное к зелёному, синее к синему. Скос 8 градусов у APC при стыковке с плоским торцом UPC оставляет воздушный зазор: сигнал уходит в потери и отражения. Хуже другое - несовпадающие поверхности царапают друг друга, и повредить можно оба разъёма, а заодно и порт оборудования. Почему полировка вообще так устроена и как понять, какая стоит у вас, разобрано в статье про разъёмы APC и UPC.
SC и LC закрывают почти всё, что встречается сегодня, но в старых узлах и на магистралях попадаются другие.
| Разъём | Втулка | Фиксация | Где встречается |
|---|---|---|---|
| FC | 2,5 мм | Резьбовая гайка | Измерительные приборы, узлы с вибрацией, старый телеком |
| ST | 2,5 мм | Байонет, поворот на четверть оборота | Локальные сети прошлых поколений, промышленные объекты |
| MPO/MTP | Прямоугольная, 12 или 16 волокон | Push-pull | Магистрали в ЦОД, трансиверы SR4 и SR8, 40G/100G/400G |
| E2000 | 1,25 мм | Защёлка с пылезащитной шторкой | Операторские узлы в Европе, линии высокой мощности |
Если вы проектируете что-то новое, из этого списка вам может понадобиться только MPO - и то на магистральных линиях между стойками, не на портах оборудования.
Допустим, у вас пять серверных шкафов, половина оптического патч-корда под SC, свитчи старые, но ещё живые. Покупать новые коммутаторы с LC-портами и заодно перетягивать весь кабель - лишние деньги и время.
Здесь работают гибридные патч-корды SC-LC: они дают вносимые потери менее 0,2 дБ и позволяют соединить два стандарта без заметной просадки на рабочих скоростях. Да, это костыль. Но грамотный костыль, который даёт время на плановую замену без экстренных ночных работ.
Считать переход стоит не по цене разъёма, а по юнитам в стойке. Патч-панель LC на 48 портов в 1U дороже панели SC на 24 порта той же высоты, но каждый сэкономленный юнит в арендованной стойке стоит денег ежегодно - и чем плотнее вы растёте, тем быстрее разница отбивается. Меньше панелей - меньше кабельного хаоса, а это уже экономия на обслуживании.
Любой разъём, SC или LC, деградирует от загрязнения торца.
Частая ошибка: «на LC пылинка опаснее, потому что втулка меньше». Дело не в диаметре втулки. Свет идёт по сердцевине волокна, а она одинаковая у обоих - 9 микрон на одномоде, 50 микрон на многомоде. Пылинка, накрывшая сердцевину, одинаково опасна и на 2,5 мм, и на 1,25 мм. Критерии чистоты задаёт стандарт IEC 61300-3-35: торец делится на зоны, в зоне сердцевины загрязнений не допускается вовсе, ближе к краю втулки требования мягче. Зависят они от типа волокна, а не от типа разъёма.
Что действительно отличает LC - работа руками. Втулка мельче, разъёмы стоят плотнее, добраться до нужного в набитой панели сложнее, и чистящий инструмент нужен свой: палочки и кассеты выпускают отдельно под 2,5 мм и под 1,25 мм.
Перед вводом в эксплуатацию - рефлектометр (OTDR) и измерение вносимых потерь на каждом соединении. Ориентир: до 0,3 дБ на коннектор и не более 0,5 дБ суммарно на патч-корд. Хуже - чистка или замена, без компромиссов. На многомоде OM4 при 100 гигабитах запас по потерям невелик, и лишние десятые доли децибела сразу видно по ошибкам в линии.
LC Uniboot - патч-корд, где оба волокна идут в одной оболочке, - набирает долю в крупных ЦОД и в стойках под серверы для ИИ: меньше кабелей, лучше продув стойки, проще управление жгутами. На коротких линиях внутри стойки оптику часто вытесняет медный кабель прямого подключения DAC - там разъёмов нет вовсе. Трансиверы QSFP-DD и OSFP для 400G и 800G используют на магистралях MPO-12 и MPO-16, но на уровне коммутации оборудования дуплексный LC остаётся основным разъёмом.
Направление понятное: доля LC в новых установках растёт, SC остаётся в телекоме, PON и там, где менять инфраструктуру экономически незачем.
Если вы сейчас проектируете новую инфраструктуру - LC без вопросов. Выбор стандарта коммутации стоит рассматривать вместе с остальным: плотность стоек, организация кабельных трасс и охлаждение влияют на то, какой форм-фактор окажется практичным именно у вас - об этом отдельно в материале про требования к серверным помещениям. Если у вас работающая сеть на SC - не трогайте её ради моды, планируйте миграцию под реальные задачи роста.
Гнездо под разъём SC - квадратное, со стороной около 9 мм, с фиксацией push-pull. Чаще всего встречается на абонентских терминалах провайдера, медиаконвертерах и телеком-оборудовании прошлых поколений. На современных коммутаторах вместо него стоят порты SFP, в которые вставляется модуль с разъёмом LC.
Тем же самым, но вдвое меньше: втулка 1,25 мм вместо 2,5 мм, вдвое больше портов в той же панели, оптические характеристики те же.
У домашнего и офисного подключения по технологии GPON - SC/APC, зелёный. Он приходит от розетки провайдера в порт Optical на роутере или абонентском терминале.
Это диаметр оболочки кабеля. Тонкий 2 мм гибче и меньше занимает места в плотных лотках, 3 мм прочнее и лучше переносит частые переподключения. На оптику это не влияет, разъём в обоих случаях одинаковый.
Да, гибридным патч-кордом SC-LC или через проходной адаптер. Потери минимальные. Главное - чтобы совпадала полировка: SC/UPC к LC/UPC, SC/APC к LC/APC.
Для нового проекта LC: плотнее, под него идёт всё современное оборудование. Для действующей сети на SC - тот, что уже стоит, пока не появилась причина менять. По качеству передачи разницы между ними нет.
