Медный кабель прямого подключения (DAC): дешевая альтернатива оптике

Стойка на 42U, набитая серверами под завязку. Между ToR-свитчем и каждой нодой - полтора метра. На оптические трансиверы, волокно и патч-панель уходит столько, что хватило бы на ещё один сервер. А всё это расстояние закрывается одним медным кабелем за треть цены.

Кабель DAC - это и есть тот медный кабель. Direct Attach Copper, он же twinax кабель - цельная сборка из экранированных медных проводников с трансиверами, впаянными прямо в коннекторы. Никаких отдельных модулей, никакого оптического преобразования. Воткнул в SFP+-порт свитча, другой конец - в сервер. Всё. Технология существует уже больше десяти лет, но до сих пор вызывает вопросы у тех, кто привык к витой паре или оптике. Разберём, что такое кабель dac, когда он выгоден и где его пределы.

Что внутри DAC и почему это работает

Физически кабель dac - это пара твинаксиальных медных проводников калибра 26-28 AWG (иногда 30 AWG для тонких высокоскоростных версий) с мощным экранированием. Twinax отличается от привычной витой пары принципиально: два проводника идут параллельно внутри общего экрана, что обеспечивает стабильный импеданс и отличную защиту от электромагнитных помех (EMI). Именно на этой конструкции 400G и уезжает на 2-3 метра без единого ретранслятора.

Трансиверы интегрированы в коннекторы SFP+, QSFP28, QSFP-DD или OSFP - в зависимости от скорости. Это и есть главная экономия: вы не покупаете два отдельных модуля по $50-200 каждый. Соединение sfp+ через DAC обходится в 2-5 раз дешевле, чем аналогичная связка «трансивер + оптический патч-корд + трансивер».

Пассивные и активные: два подхода к одной задаче

DAC-кабели делятся на две категории, и разница между ними не маркетинговая, а инженерная.

Пассивные DAC не содержат активной электроники. Сигнал проходит по меди «как есть», без усиления и обработки. Отсюда два следствия: задержка около 300 наносекунд на линк и почти нулевое потребление - меньше 0,15 Вт на порт. Сам кабель не тратит ничего, эти доли ватта уходят на работу приёмопередатчика в порту. Для 10G-соединений пассивный twinax кабель работает на расстояниях до 7 метров. Для 100G QSFP28 - до 5 метров. Для 400G QSFP-DD - до 3 метров.

Активные DAC (ACC) содержат встроенный эквалайзер или ретаймер в коннекторах, который компенсирует затухание сигнала. За счёт этого кабель тянется до 10-15 метров на скоростях 100G и выше. Потребление растёт до 0,5-1 Вт на порт - всё равно в разы меньше, чем у оптики.

Правило простое: до 3 метров - пассивный DAC. От 3 до 7 метров - смотрите на скорость и спецификацию. Свыше 7 метров - активный DAC или уже AOC.

Медь vs оптика: честное сравнение

Спор «медь vs оптика» стар как сами дата-центры, но цифры расставляют всё по местам. Вот что получается, если сравнить три технологии для типичного внутристоечного соединения на 100G:

Главное различие - расстояние и цена. Если все ваши линки укладываются в 3-5 метров (а в типичной стойке именно так), DAC экономит 50-70% бюджета на интерконнекте. Если нужно тянуть между стойками через 10-20 метров - тут уже территория AOC или классической оптики. Как устроена оптическая сторона вопроса и чем модули отличаются друг от друга, разбирали в материале про выбор оптического модуля.

Ещё один нюанс - вес и кабельный менеджмент. Один DAC не проблема. Но когда их 48 штук идут от свитча вниз по стойке - это уже серьёзный пучок медных кабелей, который весит прилично и может перекрыть воздушные потоки. AOC в этом плане удобнее: тоньше, легче, гибче. В стойках с мощностью 30+ кВт на юнит - это аргумент, который нельзя игнорировать.

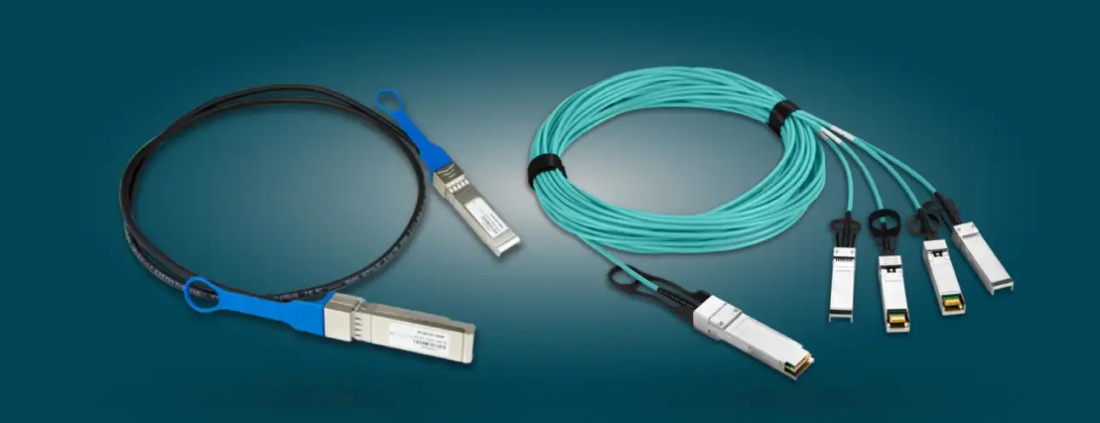

DAC vs AOC: когда что выбирать

Сравнение dac vs aoc - это не вопрос «что лучше», а вопрос «для какой задачи». В крупных облачных ЦОД до 70% коротких линков (сервер - ToR-свитч) закрывают именно DAC-кабелями. Оставшиеся 30% - это межстоечные и магистральные соединения, где без оптики не обойтись.

DAC побеждает внутри стойки: подключение серверов к ToR-свитчу, связь между блейд-шасси, соединение нод хранилища. AOC берёт своё на межстоечных пролётах, в leaf-spine архитектурах между рядами и там, где кабельные трассы длиннее 7-10 метров.

Отдельная история - AI/HPC-кластеры. При сборке сервера под задачи искусственного интеллекта выбор сетевого интерконнекта критичен: для GPU-to-switch линков внутри стойки (scale-up) DAC даёт минимальную задержку. Для масштабирования между стойками (scale-out) переходят на AOC или классическую оптику с разъёмными трансиверами. Гибридный подход «DAC внутри стойки + AOC между стойками» стал стандартом де-факто для крупных инсталляций - по оценкам инженеров, он снижает общие затраты на кабельную инфраструктуру на 30-40% относительно полностью оптического решения.

Форм-факторы и скорости: от 10G до 800G

Линейка DAC покрывает весь спектр скоростей, и для каждой - свой форм-фактор коннектора:

Самый массовый сегмент - это 10G SFP+ на коротких дистанциях внутри стойки. У нас в каталоге такие кабели есть в трёх типовых длинах: до 1 метра, до 2 метров и до 3 метров - этого хватает на подключение сервера к ToR-свитчу в пределах одной стойки.

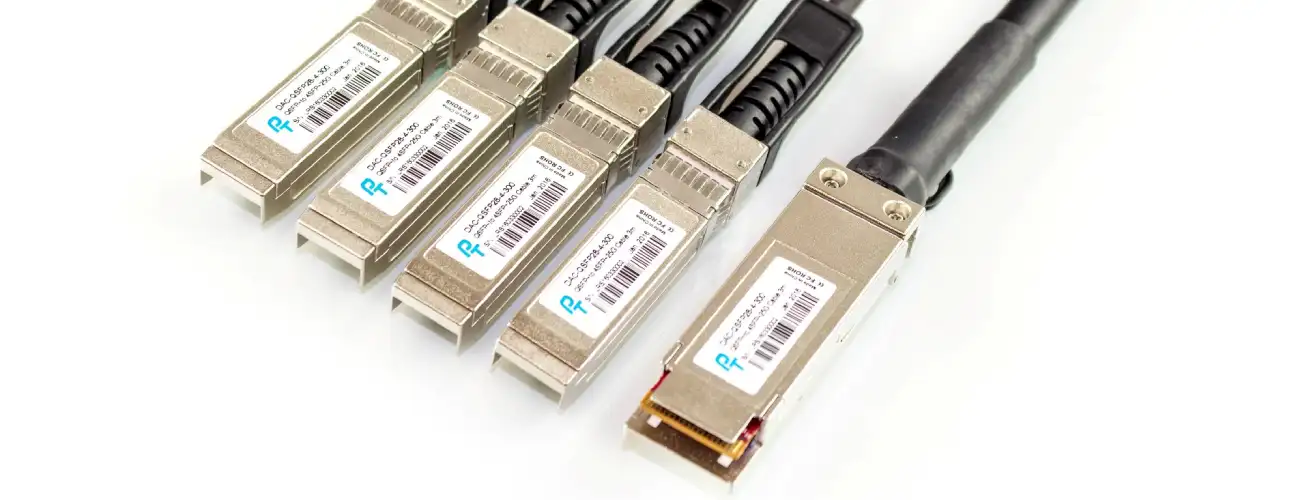

Стоит сказать и про breakout-кабели - DAC-сборки, которые разделяют один высокоскоростной порт на несколько портов с меньшей пропускной способностью. Например, 100G QSFP28 → 4×25G SFP28 или 400G QSFP-DD → 4×100G QSFP28. Так серверы с 25G-интерфейсами подключаются напрямую к 100G-свитчу без дополнительного оборудования. Breakout - незаменимый инструмент при поэтапной миграции, когда свитчи уже 100G, а серверные NIC ещё на 25G. Один порт QSFP28 на свитче вместо четырёх SFP28 - это экономия портовой плотности и упрощение коммутации.

Экономика и TCO: где реальная выгода

Разговор о цене одного кабеля - это только верхушка. Полная стоимость владения (TCO) складывается из нескольких компонентов:

Капитальные затраты. 100G DAC на 3 метра стоит $40-50. Пара оптических трансиверов 100G SR4 + патч-корд - от $250. Умножьте на 48 портов свитча, и разница составит $10 000+ на одну единицу оборудования.

Энергопотребление. Пассивный DAC потребляет менее 0,15 Вт на порт. Оптический трансивер QSFP28 - 3-4 Вт. При 1 000 портов экономия составляет ~3,5 кВт. За год это ощутимая сумма на электричестве и охлаждении.

Эксплуатация. DAC - это plug-and-play. Нет отдельных модулей, которые можно вставить не в тот порт или повредить оптический коннектор грязными руками. Нет патч-панелей, нет инспекции торцов волокна. Воткнул - работает.

При средней плотности инсталляции ROI от перехода на DAC (там, где позволяет расстояние) укладывается в 6-12 месяцев.

Ограничения и подводные камни

DAC - не серебряная пуля. Вот что нужно учитывать при планировании:

Затухание сигнала. На длинах свыше 5 метров (для 100G) пассивный DAC начинает терять качество сигнала. Eye diagram сужается, растёт BER. Если вы работаете на пределе спецификации - обязательно проверяйте линки анализатором.

Жёсткость и толщина. Медный twinax - это не тонкий оптический патч-корд. В плотно набитой стойке пучки DAC-кабелей могут затруднить воздушный поток. Толстые кабели с калибром 24 AWG, которые ставят на длинные 10G-линки, ещё и плохо гнутся. Для высокоплотных инсталляций на 400G+ производители перешли на 30 AWG - тоньше, гибче, но короче по дальности.

Нагрев. Плотная укладка DAC в стойке увеличивает тепловую нагрузку - медь проводит тепло от свитча по кабелю вниз. В стойках с мощностью 20+ кВт это может стать проблемой, которая решается правильной организацией кабельных трасс и вертикальными кабельными органайзерами - подробнее об этом в материале про требования к серверным помещениям и организацию охлаждения. Некоторые инженеры целенаправленно выбирают DAC длиной 2 м вместо 1 м - лишний метр даёт свободу укладки и не перегружает зону за свитчем.

Вендорная совместимость. DAC-кабели содержат EEPROM с идентификатором вендора. Cisco, Arista, Juniper - у каждого свои требования к кодировке. Некоторые свитчи блокируют «неродные» кабели на уровне прошивки. Arista, к примеру, относительно лояльна к third-party DAC. Cisco строже, хотя команда service unsupported-transceiver решает часть проблем (но снимает гарантию). Mellanox/NVIDIA ConnectX-адаптеры обычно принимают любые корректно прошитые DAC без вопросов. Перед закупкой уточняйте совместимость или берите DAC, прошитые под нужный вендор. Большинство third-party производителей (FS.com, 10Gtek, Ampcom) предлагают кабели с вендор-специфичной кодировкой. Если свитч ещё не выбран, на что смотреть при подборе - в разборе как выбрать коммутатор.

Тестирование. Для продакшн-инсталляций рекомендуется проверять DAC-линки через Eye diagram и BERT (Bit Error Rate Test). Эти инструменты показывают, насколько «открыт глаз» сигнала и сколько битовых ошибок возникает на единицу времени. Если нет доступа к анализатору - хотя бы проверьте FEC-счётчики на свитче после подключения. На Arista это show interfaces counters errors, на Cisco Nexus - show interface X/Y counters detailed. Ненулевые correctable errors на свежем линке - сигнал, что кабель на пределе или неисправен. Uncorrectable errors - повод менять кабель немедленно.

Практический сценарий: миграция с 10GBASE-T

Если ваша серверная до сих пор работает на 10GBASE-T (RJ45), переход на SFP+ DAC - одна из лучших инвестиций в производительность. Цифры говорят сами за себя: задержка на линк падает с 2,6 микросекунд до 300 наносекунд - почти в 9 раз. Потребление на порт снижается с 2-5 Вт (10GBASE-T зависит от длины кабеля) до 0,15-0,7 Вт (DAC/SFP+).

Для виртуализированных сред эта разница ощутима - и если вы ещё выбираете платформу, посмотрите наш разбор популярных гипервизоров (VMware, Proxmox, Hyper-V). При четырёх хопах через ToR-инфраструктуру 10GBASE-T накапливает до 10,4 мкс задержки только на физическом уровне. SFP+ DAC на тех же четырёх хопах - 1,2 мкс. Это напрямую влияет на время живой миграции виртуальных машин, отклик хранилища и работу распределённых систем.

Стоимость перехода складывается из SFP+ DAC-кабелей ($14-35 за 10G, 1-3 метра), сетевых адаптеров с SFP+-портами (если их нет) и, возможно, замены свитча. Сетевые карты Intel X710 или Mellanox ConnectX-4 Lx с двумя SFP+-портами стоят $80-150 на вторичном рынке - вполне подъёмная сумма. Что ещё учитывать при подборе адаптера, собрали в материале про выбор сетевых карт. Окупаемость - на экономии электроэнергии и повышении плотности виртуальных машин на хост. А если у вас latency-sensitive нагрузки (базы данных, торговые системы, real-time аналитика) - выигрыш ощущается сразу, без калькулятора ROI.

Куда движется рынок

800G DAC на OSFP-коннекторах уже доступен, хотя пассивные версии ограничены длиной 1-1,5 метра. Для 800G на расстояниях 2-3 метра используются активные электрические кабели (AEC) - по сути, эволюция ACC с ретаймерами на борту. А на горизонте 1.6T, где медь будет работать только на сверхкоротких дистанциях внутри стойки.

Параллельно развивается рынок DAC для AI-инфраструктуры. NVIDIA LinkX, Amphenol, TE Connectivity наращивают выпуск кабелей для InfiniBand NDR (400G) и XDR (800G). GPU-кластеры потребляют DAC в промышленных масштабах: каждый GPU-узел требует 4-8 линков к свитчу, и на коротких дистанциях медь остаётся безальтернативной по сочетанию задержки и стоимости.

DAC никуда не уходит. Пока дата-центры строятся из стоек, а серверы стоят в метре от свитча - медный кабель прямого подключения будет занимать своё место в инфраструктуре. Не как замена оптике, а как её разумное дополнение там, где расстояние позволяет сэкономить. И если вы до сих пор тянете витую пару Cat6a между свитчем и сервером в стойке - посмотрите на DAC.

Короткие ответы

Что такое DAC-кабель простыми словами?

Медный кабель с намертво впаянными трансиверами на обоих концах. Вставляется прямо в SFP+ или QSFP-порт свитча и сервера, отдельные оптические модули покупать не нужно.

Пассивный или активный - какой выбрать?

До 3 метров - пассивный, он дешевле и не потребляет энергии. От 3 до 7 метров смотрите на скорость: чем она выше, тем короче предел. Свыше 7 метров нужен активный DAC или AOC.

Подойдёт ли DAC к моему коммутатору?

Не всегда. В кабеле прошит идентификатор вендора, и часть свитчей блокирует «чужие». Cisco строже, Arista лояльнее, адаптеры NVIDIA/Mellanox обычно принимают всё. Уточняйте совместимость до закупки или берите кабель с нужной прошивкой.

Какую длину брать?

Измерьте трассу по факту укладки, а не по прямой, и добавьте запас. Практический совет из стоек: лишний метр обычно облегчает укладку и разгружает зону за свитчем.

DAC быстрее оптики?

По задержке на коротких дистанциях - да, потому что нет преобразования сигнала в свет и обратно. По пропускной способности разницы нет: 100G остаётся 100G.
