Цветовая кодировка оптоволоконных кабелей: справочник инженера

Вы стоите перед патч-панелью в дата-центре. Перед глазами — десятки кабелей: бирюзовые, жёлтые, оранжевые, какие-то подозрительно фиолетовые. Коллега по телефону говорит: «Переключи голубой патч-корд на третий порт». Голубой — это который? Тот, что aqua? Или тот, что больше похож на синий? Поздравляю, вы только что столкнулись с причиной, по которой существуют стандарты tia-598.

Цветовая маркировка оптоволокна — это не эстетика. Это инженерный язык, позволяющий определить тип волокна, класс коннектора и даже способ полировки за секунду, без чтения маркировки мелким шрифтом при свете фонарика. По данным полевых исследований, грамотная цветовая идентификация сокращает время монтажа на 60–80% и уменьшает время устранения неисправностей на 75%. Цифры, которые перестают быть абстрактными, когда вы третий час ищете, почему линк между свитчами не поднимается.

Стандарт TIA-598 — основа всей системы цветовой маркировки. Его текущая редакция, TIA-598-D, охватывает три уровня идентификации: цвет оболочки кабеля (jacket), цвет отдельных волокон внутри кабеля, и цвет коннекторов. Каждый уровень решает свою задачу, и путать их — верный путь к ошибкам при монтаже. Рядом с TIA-598 работает стандарт TIA-568.3-E, определяющий физические требования к оптическим компонентам, и международный IEC 60794-2 — для тех, кто работает с европейскими поставщиками.

Цвета оболочек: что говорит куртка кабеля

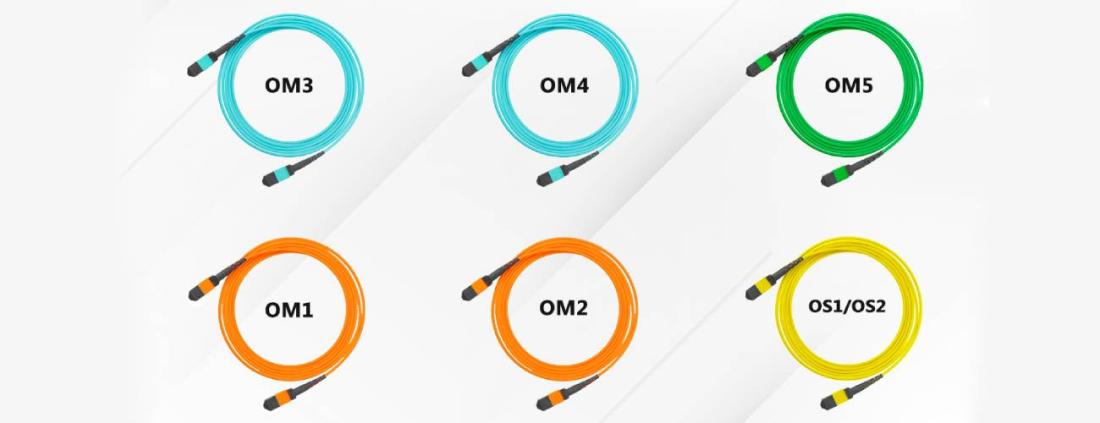

Оболочка (jacket) — первое, что вы видите, когда берёте кабель в руки. По стандарту TIA-598-D цвет оболочки однозначно указывает на тип волокна внутри. Запомнить нужно шесть цветов:

Здесь сразу бросается в глаза проблема: OM1 и OM2 — оба оранжевые, а OM3 и OM4 — оба аквамариновые. Как отличить? Формально — по маркировке на оболочке. Но когда кабель уложен в лоток и вы видите только 10 сантиметров у патч-панели, маркировка часто оказывается по ту сторону стойки.

Именно поэтому европейский рынок ввёл отдельный цвет для OM4 — Erika Violet (фиолетовый). Это не часть стандарта TIA-598, а инициатива производителей, которая быстро набрала популярность в дата-центрах Европы и постепенно приходит на другие рынки. Если видите фиолетовый кабель с маркировкой 50/125 — перед вами OM4.

Erika Violet для OM4 — не стандарт TIA, а де-факто европейская конвенция. Спрашивайте цвет у поставщика перед заказом.

12-цветовая последовательность волокон

Внутри многоволоконного кабеля каждое отдельное волокно имеет свой цвет. Стандарт TIA-598-D-1 (действует с 2014 года) определяет жёсткую 12-цветовую последовательность:

Для кабелей с числом волокон больше 12 цикл повторяется. Вторая группа из 12 волокон отличается от первой полоской (stripe) или меткой на каждом волокне. Третья группа — двойная полоска. Так в 144-волоконном кабеле каждое волокно имеет уникальную идентификацию: цвет + количество полосок.

Буферные трубки (buffer tubes) внутри кабеля тоже маркируются по этой же последовательности: первая трубка — синяя, вторая — оранжевая и так далее. Когда вы разделываете 96-волоконный кабель и перед вами восемь трубок, порядок цветов позволяет мгновенно найти нужную группу волокон. Без этой системы пришлось бы считать трубки вручную, а при диаметре буферной трубки в 2–3 мм ошибиться проще, чем кажется.

Есть тонкость: 12-й цвет в последовательности — aqua (бирюзовый). Тот же aqua используется для оболочки OM3/OM4. Это не ошибка стандарта — это два уровня идентификации. Цвет волокна внутри кабеля и цвет оболочки кабеля — два независимых уровня идентификации, и путать их не стоит.

Англоязычные мнемоники вроде «Big Oranges Give Birds Some Wild Raspberry Butter for Yellow Violet Rose Acquaintance» помогают запомнить порядок, но в реальной работе таблица на внутренней стороне крышки стойки работает надёжнее.

Цвета оптических патч-кордов и коннекторов

Если цвет оболочки говорит о типе волокна, то цвет коннектора — о способе полировки торца и режиме работы. Путаница здесь чревата не просто потерей сигнала, а физическим повреждением ферулы.

Цвет бута (защитного колпачка) совпадает с цветом корпуса коннектора. Это сделано намеренно: даже если кабель свёрнут и виден только бут — тип определяется моментально.

Главное правило: зелёный (APC) в синий (UPC) порт втыкать нельзя. APC-ферула имеет угол полировки 8°. При стыковке с плоской UPC-ферулой контакт происходит по краю, а не по площади. Результат — воздушный зазор, скачок обратных отражений до –14 дБ (при норме –55 дБ для APC) и царапины на обоих торцах. Один такой «эксперимент» — и коннектор можно выбрасывать.

Казалось бы, синий и зелёный — легко отличить. Но в тусклом освещении серверной, когда кабели уложены плотно в лотке, разница между тёмно-синим и тёмно-зелёным становится неуловимой. Поэтому перед коммутацией проверяйте маркировку на коннекторе: APC — всегда зелёный, UPC — всегда синий. Если маркировка стёрлась, лучше потратить минуту на проверку fiber scope, чем потом менять порт на SFP-модуле.

MPO/MTP: кодировка в мире высокой плотности

В высокоплотных кабельных системах с MPO/MTP-коннекторами (те самые «толстые» разъёмы на 8, 12, 16 или 24 волокна) цветовая маркировка работает по тем же принципам, но с дополнительным слоем — полярностью.

Цвета куртки MPO-кабелей: aqua для OM3/OM4, лайм для OM5, жёлтый для одномода. Коннекторы MPO для одномода обычно зелёные (APC) или жёлтые, мультимодовые — бежевые или аквамариновые.

Полярность — это порядок, в котором волокна соединяются от одного конца к другому. Стандарт TIA-568 определяет три метода:

• Type A (прямой): волокно на позиции 1 на входном конце приходит на позицию 1 на выходном конце. Используется с адаптерами key-up/key-down.

• Type B (инвертированный): позиция 1 → позиция 12 (или N). Оба конца ориентированы key-up. Популярен в дата-центрах для 40G/100G SR4.

• Type C (парный): позиция 1 → позиция 2, позиция 2 → позиция 1, и так далее попарно. Характерен для дуплексных приложений.

Визуально тип полярности определяется по маркировке на коннекторе или кабеле, не по цвету. Но цветовое зонирование в стойке (например, выделение красных патч-кордов для Type A и синих для Type B) — практика, которую применяют в крупных инсталляциях для ускорения траблшутинга.

Отдельная история — MPO-16 и MPO-32 для 400G и 800G. TIA-598 определяет 12 базовых цветов, а для позиций 13–16 в MPO-16 используются дополнительные: olive (оливковый), magenta (маджента), tan (бежево-коричневый), lime (лаймовый). Знание этих четырёх «бонусных» цветов пригодится, если вы работаете с трансиверами QSFP-DD или OSFP, использующими 8-полосную передачу.

Смешивание OM3 и OM4 патч-кордов в одном линке снижает пропускную способность до уровня OM3 и повышает BER на 40G/100G.

Трудности перевода и региональные вариации

Русскоязычные инженеры сталкиваются с дополнительной проблемой: расхождением в переводах цветов между TIA-598 и ГОСТ Р 53246-2008. Несколько примеров, вызывающих регулярные споры:

Aqua — стандарт TIA использует этот термин для обозначения цвета оболочки OM3/OM4. В русских источниках встречается «бирюзовый», «голубой», «аквамариновый» и даже «сине-зелёный». ГОСТ Р 53246-2008 упоминает «голубой», что создаёт путаницу с синим цветом одномодовых UPC-коннекторов.

Slate — пятый цвет в 12-цветовой последовательности. Буквально — «сланцевый», но в русской практике используется просто «серый». Проблем обычно не вызывает, пока не встретится рядом с серым цветом внешней оболочки outdoor-кабеля.

Violet vs. Purple — десятый цвет в последовательности TIA-598 (violet) и Erika Violet для OM4 — формально два разных оттенка. Отличить их без пантонного веера сложно, и это ещё один аргумент в пользу чтения маркировки.

Если вы работаете с оборудованием европейских поставщиков, учитывайте, что стандарт IEC 60794-2 и немецкий DIN могут определять другие цвета оболочек. Перед закупкой всегда уточняйте цветовую схему в спецификации конкретного производителя.

Отдельная головная боль — гибридные кабели, содержащие одновременно одномодовые и мультимодовые волокна. По TIA-598 оболочка такого кабеля должна сопровождаться печатной легендой, указывающей распределение типов (например, «12F: 8×50/125 + 4×9/125»). Цвет оболочки в этом случае не информативен — смотрите только маркировку. В российских реалиях гибридные кабели встречаются нечасто, но если вы проектируете сеть с общей магистралью для LAN и PON-сегмента, такой вариант может сэкономить лотковое пространство.

Практические рекомендации для дата-центра

Сращивание (сплайсинг) и терминация волокон в серверной — процесс, где ошибка в идентификации волокна стоит дорого. Не в рублях за коннектор, а в часах даунтайма. Несколько правил, которые помогают избежать проблем:

Перед сплайсингом убедитесь, что оба волокна одного типа. OM3 в OM4 сварить технически можно, но на линке 40G/100G SR4 такой стык добавит затухание и снизит link budget. Проверяйте цвет оболочки, маркировку и — если есть сомнения — используйте рефлектометр (OTDR) для подтверждения типа.

Визуальные инспекторы торцов (fiber scope, 200–400× увеличение) — не роскошь, а необходимость. Грязь на торце диаметром 1 мкм на одномодовом волокне вызывает потери до 1 дБ. На 10G-линке это допустимо. На 400G — уже нет. Процедура «осмотр — очистка — повторный осмотр» (IPC) занимает 30 секунд, но спасает от часов диагностики.

При организации стойки придерживайтесь цветового зонирования: одномодовые патч-корды — жёлтые, 10G OM3 — аквамариновые, OM4 — фиолетовые (если ваш поставщик использует Erika Violet), управляющие линки — белые или серые. Это не стандарт, а конвенция, но она экономит время при каждом обслуживании.

Ещё один источник проблем — outdoor-кабели. Их оболочка почти всегда чёрная (для защиты от ультрафиолета), независимо от типа волокна внутри. Тип определяется только по печатной маркировке на оболочке. Когда такой кабель заходит в серверную и терминируется на панели, позаботьтесь о маркировке портов — иначе через полгода никто не вспомнит, одномод там или мультимод.

Подготовка к 400G и дальше

Стандарт om5 с лаймово-зелёной оболочкой появился именно ради технологии SWDM (Short Wavelength Division Multiplexing), позволяющей передавать несколько длин волн (850, 880, 910, 940 нм) по одному мультимодовому волокну. Это путь к 400G и выше без перехода на одномод на коротких дистанциях.

Цвета om3 om4 om5 — aqua, aqua (или Erika Violet), lime — уже закрепились в индустрии. Если вы строите инфраструктуру с прицелом на 400G+, закладывайте OM5 или одномод OS2 на расстояниях больше 100 метров. И маркируйте кабельные трассы так, чтобы через три года ваш преемник мог разобраться в системе, не перезванивая вам посреди ночи.

Стоит помнить и о стоимости. OM5-патч-корд длиной 3 метра обойдётся в 3 000–5 000 рублей — примерно вдвое дороже аналогичного OM3. Одномодовый OS2 того же размера — от 800 до 1 500 рублей. Парадокс: одномод дешевле в закупке, но дороже в обвязке (SFP-модули, сварочные аппараты для 9-микронного сердечника). Выбор между мультимодом и одномодом — это всегда баланс между стоимостью трансиверов, длиной трасс и планами по масштабированию.

Для тех, кто проектирует новую кабельную инфраструктуру, есть смысл заложить в документацию не только схему трасс, но и карту цветового зонирования — какой цвет оболочки и коннектора какому сервису или VLAN соответствует. Даже если стандарт фиксирует цвет за типом волокна, дополнительная маркировка патч-кордов по функциональному назначению (storage-сеть, management, production LAN) упрощает жизнь дежурной смене. В крупных инсталляциях используют цветные кабельные бирки или термоусадку поверх стандартной оболочки — это дешевле, чем заказывать патч-корды нестандартного цвета.

Цветовая кодировка оптоволоконных кабелей — одна из тех вещей, которые кажутся очевидными, пока не сталкиваешься с реальной стойкой на 500 портов. Цвет — это язык. Стандарты tia-598 — его грамматика. И как любой язык, он работает, только когда все участники договорились о значении слов.
